Deutsche Version Seiten 1–3 | English version pages 4–6
Bedienungsanleitung
Sport-Thieme Trocken-
Markierwagen „Stadion"
Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben!
Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist, sollten Sie diese Gebrauchsanleitung vor
dem Gebrauch zunächst vollständig durchlesen. Bewahren Sie die Anleitung gut auf. Für Fragen und Wünsche stehen wir Ihnen
gerne zur Verfügung.
12
1
15
3
7
6
2
10
13
11

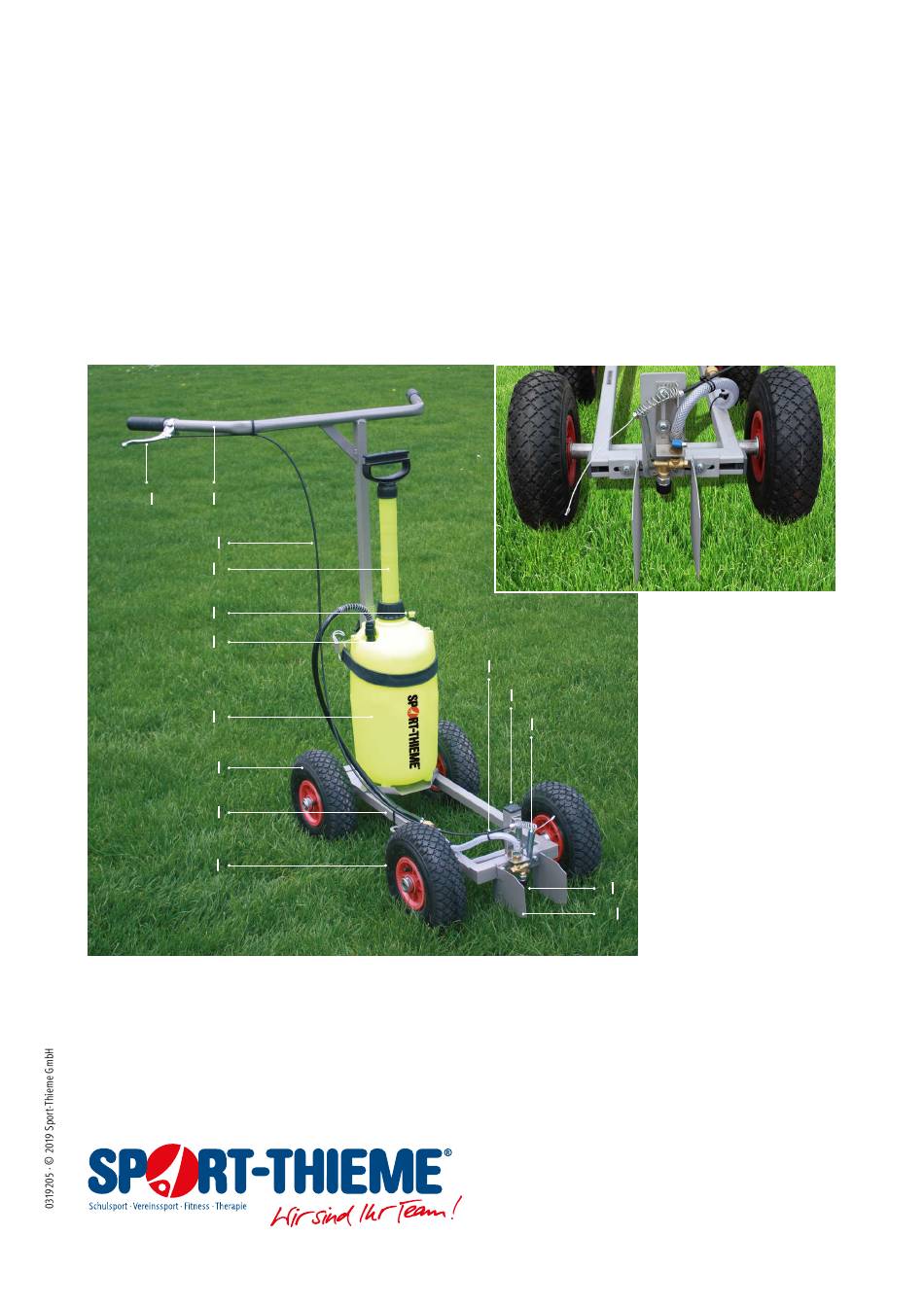

1.
Führungsholm mit Gummigriffen
2.
Kunststoff-Druckbehälter
3.
Kunststoff-Handpumpe
4.
Halterung für Schnellschlussventil
5.
Druckschlauch
6.
Rührhaken (n. im Bild)
7.
Sicherheitsventil
8.
Schnellschlussventil
5
4
8
9.
Flachstrahldüse
10.
Laufrad-Kunststoff (260 x 85)
11.
Führungsrad-Kunststoff
12.
Bedienhebel Ein/Aus
13.
Metallrohr-Rahmen
14.
Linierbleche
15.
Bowdenzug kpl.
Sport-Thieme GmbH · 38367 Grasleben · www.sport-thieme.de
Tel. 0 53 57-18181 · Fax 0 53 57-18190 · info@sport-thieme.de
Art.-Nr. 1115710
9
14
Detail

Advertisement

loading
Need help?

Need help?

Do you have a question about the Stadium 111 5710 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Sport-thieme Stadium 111 5710

  • Page 1 Sport-Thieme Trocken- Markierwagen „Stadion“ Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben! Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist, sollten Sie diese Gebrauchsanleitung vor dem Gebrauch zunächst vollständig durchlesen. Bewahren Sie die Anleitung gut auf. Für Fragen und Wünsche stehen wir Ihnen gerne zur Verfügung.
  • Page 2 Bedienungsanleitung zu Art.-Nr. 1115710 Schulsport · Vereinssport · Fitness · Therapie Bedienen und Warten von Nassmarkierwagen 1. Beim Auspacken darauf achten, dass Sie alle Teile aus dem Karton nehmen. 2. Führungsholm mit dem Geräterahmen zusammenstecken und verschrauben. 3. Kunststoff-Druckbehälter auf das vorgesehene Abstellblech setzen und die Druckschläuche miteinander verbinden. Das Gerät ist jetzt einsatzbereit.
  • Page 3 Bedienungsanleitung zu Art.-Nr. 1115710 Schulsport · Vereinssport · Fitness · Therapie Sicherheitshinweise Nassmarkierwagen: Bitte beachten Sie: • Dieses Produkt wurde entwickelt um Kalk- und Lösemittelfreie, ökologisch unbedenkliche Rasenmarkierfarbe zu sprühen! Ver- wenden Sie das Gerät nie zu anderen Zwecken! • Kinder und Jugendliche unter 18 Jahren dürfen Sprühgeräte nicht handhaben, ausgenommen unter Aufsicht eines Fachkun- digen! •...
  • Page 4 Product code: 111 5710 Sport-Thieme ‘Stadium’ Dry Line Marking Machine Thank you for choosing a Sport-Thieme product! Please read the following notes carefully before use so you can enjoy this product safely and keep these instructions for future reference. If you have any questions, our team is here for you.
  • Page 5: Operation And Maintenance

    User manual for product code 111 5710 Individual parts: Plastic container Plastic hand pump, complete set O-ring, 28×4 mm diameter Pump nut O-ring, 38×5 mm diameter Pump valve disc (rubber) Mixer (not shown) R03d Safety valve Nozzle seal, M22×16×2 R82c Nozzle R81e Hose nozzle...
  • Page 6: Maintenance

    • Observe the safety and maintenance instructions as set out in this manual. We are not liable for personal injury or damage to property. • Check the safety valve is functioning correctly before each use. If you have any questions, our experts at Sport-Thieme are here for you. Page 3...
