COUGAR MX360 RGB Assembly

MX360
RGB

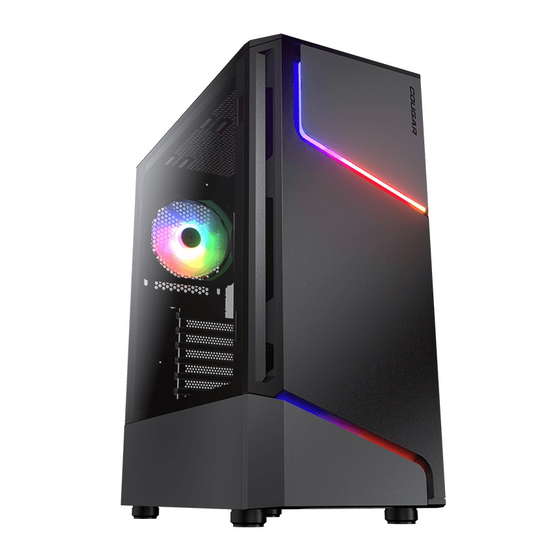

DUAL BLADES OF LIGHTNING ARGB MID TOWER
MX360 RGB features an attractive and awesome integration of ARGB lighting in the front panel
with exclusive slashes of lightning. Mighty support for up to a 360mm radiator, a 315mm
graphic card, and a 170mm CPU cooler deliver superior value for you.
SIMPLE YET STUNNING
MX360 RGB's front panel combines fine metal and stunning ARGB LED strips illuminating.
The minimalist design reveals extraordinary fascination. The 5V/3Pin ARGB connector is
adaptable to any compatible motherboard for system-wide lighting synchronization. The
styling decorative side vents bring powerful cooling performance.
TOP-NOTCH COOLING
MX360 RGB's compact layout allows you to install six fans, a 360mm water cooling radiator, and
a 170mm CPU cooler. This immense cooling potential will enable you to choose components
freely.
GREAT SUPPORT FOR COMPONENTS
Its advanced support for up to 315mm-long graphics cards, which allows you to enjoy the latest
games with smooth framerates.
CLEAN AND TIDY LOOKS
Unlike most massive tempered glass panels, the full-length PSU shroud presents a distinctive
view of divided design. The full-length PSU cover also allows you to hide the cables, improve
the internal airflow, and showcase a clean build!
GLOBAL WARRANTY POLICY
WARRANTY PERIODS OF COUGAR GAMING DEVICES
Product : COUGAR MX360 RGB
Warranty : 1 Year
This warranty gives you specific legal rights. You may also have other rights granted
under local law. These rights may vary.
Only for electrical components.
ДАТА ИЗГОТОВЛЕНИЯ ПРОДУКЦИИ
год и месяц изготовления продукции указаны в серийном номере продукта.
(существует 2 способа определения даты изготовления, оба способа описаны ниже)
A После S/N: первые две цифры означают год, вторые две – месяц изготовления.
Например, S/N: H2202000001 означает, что товар был произведен в феврале 2022 года.
B После S/N: если указаны буквы, то две буквы представляют цифры из таблицы ниже,и означают год,
последующие две цифры – месяц изготовления.
Например, S/N: DBB02REVI000001 означает, что товар был произведен в феврале 2022 года.
A B C D E F G H I J
Например,
●
1 2 3 4 5 6 7 8 9 0
BB = 22 = 2022 год
Assembly Drawing
產品爆炸圖
Model Name
MX360 RGB
產品名稱
Case Form Factor Mid Tower
機箱規格 中塔機箱
Motherboard Type
Mini ITX / Micro ATX / ATX
主機板類型
210(W) x 460(H) x 378(D) (mm)
Dimensions (WxHxD)
8.3(W) x 18.1(H) x 14.9(D) (in)
尺寸 (寬x高x深)
I/O Panel USB 3.0 x 2, USB 2.0 x 1, Mic x 1 / Audio x 1, RGB Button
I/O 接孔 USB 3.0 x 2, USB 2.0 x 1, 麥克風接孔x 1 / 音效接孔 x 1, RGB燈光控制鍵
3.5" Drive Bay
2
3.5" 硬碟槽
2.5" Drive Bay 2+1(converted from 3.5" drive bay) / (2 SSD trays included)
2.5" 硬碟槽 2+1 ( 3.5"硬碟槽可轉換為1個2.5"硬碟槽 ) / ( 內附2個SSD硬碟架 )
Expansion Slots
7
擴充插槽
Front
120mm x 3 / 140mm x 2
前板
Top
Cooling Fan Support
120mm x 2/ 140mm x 2
上蓋
散熱風扇系統
Rear 120mm x 1 (120mm ARGB fan x 1 pre-installed)
背板 120mm x 1 (預裝120mm ARGB風扇 x 1)
Maximum Number of Fans
6 Max.
最高風扇安裝數量
6 個
Front
*360mm / 280mm / 240mm / 140mm / 120mm
前板
Top
Water Cooling Support
240mm / 120mm
可安裝水冷系統 上蓋
Rear
120mm
背板
Transparent Left Panel Tempered Glass
透明左側蓋 鋼化玻璃
RGB Sync with M/B Yes
支援主機板RGB同步軟體 是
Max. Graphics Card Length
315(mm) / 12.4(in)
最大顯示卡長度
Max. CPU Cooler Height
170 (mm) / 6.7 in
CPU 風扇最大高度
Max. PSU Length
*160 (mm) / 6.3 in
電源供應器最大長度
* When install a 360mm radiator at the front, the maximum PSU length is 140mm.
* 前板安裝 360mm 水冷排時，電源可安裝的最大長度為 140mm。
Power button / RGB button
電源鍵 / RGB燈效切換鍵
USB 3.0 / USB 2.0 / HD audio ports
USB 3.0 / USB 2.0 / HD 音效孔
Front panel
前面板
Tempered glass side panel
玻璃左側板
Right side panel
右側板
3.5" HDD cage
(compatible for 2.5" HDD/SSD)
3.5" HDD 硬碟槽 (3.5" 硬碟槽可轉換為2.5" 硬碟槽)
2.5" HDD/SSD trays
2.5" HDD/SSD托盤
3 x 120mm / 2 x 140mm fans for front panel
(optional)
前板支援3 x 120mm / 2 x 140mm 風扇 (風扇為選配規格)
1 x 120mm fan for rear panel
(120mm ARGB fan x 1 pre-installed)
背板支援1 x 120mm 風扇 (預裝120mm ARGB風扇 x 1)
2 x 120mm / 2 x 140mm fans for top panel
(optional)
上蓋支援2 x 120mm / 2 x 140mm 風扇 (風扇為選配規格)
Air filter for top panel
上蓋防塵網
Air filter for bottom panel
底部防塵網
Air filter for front panel
M
前板防塵網
ENGLISH
PORTUGUÊS
5V ARGB motherboard synchronization
Sincronização da placa-mãe 5V ARGB
Support for ATX motherboards
Suporte para placas-mãe ATX
Massive tempered glass side window
Janela lateral de vidro temperado maciço
Up to 315mm graphics cards
Placas gráficas de até 315 mm
Up to six fans and 170mm CPU cooler
Até seis ventiladores e cooler para CPU de 170 mm
Up to a 360mm water cooling radiator
Radiador de refrigeração de água de até 360 mm
DEUTSCH POLISH
5V ARGB-Motherboard-Synchronisation Synchronizacją płyty głównej 5 V ARGB
Unterstützung für ATX Motherboards Obsługa płyt głównych ATX
Massives Seitenfenster aus gehärtetem Glas Masywna szyba boczna z hartowanego szkła
Bis zu 315 mm Grafikkarten Karty graficzne do 315 mm
Bis zu sechs Lüfter und 170 mm CPU-Kühler Do sześć wentylatorów i 170 mm chłodzenie procesora
Bis zu 360 mm Wasserkühler Do 360 mm chłodnicy wody chłodzącej
SPANISH FRANÇAIS
Sincronización de placa base ARGB de 5 V Synchronisation de la carte mère ARGB 5V
Soporte para placas base ATX Prise en charge des cartes mères ATX
Ventana lateral de vidrio templado masivo Vitre latérale massive en verre trempé
Tarjetas gráficas de hasta 315 mm Cartes graphiques jusqu'à 315 mm
Hasta seis ventiladores y enfriador de CPU de 170 mm Jusqu'à six ventilateurs et refroidisseur de processeur
Radiador de refrigeración por agua de hasta 360 mm de 170 mm
Jusqu'à un radiateur de refroidissement par eau de 360 mm
ITALIAN RUSSIAN
Sincronizzazione scheda madre 5V ARGB Cинхронизацией материнской платы 5V ARGB
Supporto per schede madri ATX Поддержка материнских плат ATX
Massiccio finestrino laterale in vetro temperato Массивное боковое окно из закаленного стекла
Schede grafiche fino a 315 mm Видеокарты до 315 мм
Fino a sei ventole e dispositivo di raffreddamento della До шесть вентиляторов и 170-мм кулер для процессора
CPU da 170 mm Радиатор водяного охлаждения диаметром до 360 мм
Radiatore di raffreddamento ad acqua fino a 360 mm
Installing the I/O Connectors
I/O 線材接頭
HD AUDIO POWER SW POWER LED
USB 3.0 USB 2.0
HD音效線 電源開關線 電源LED燈線
Accessory Kit
配件包
Motherboard screws & 2.5"SSD screws
主機板螺絲 & 2.5" SSD螺絲
Power supply screws
電源螺絲
3.5" HDD screws
3.5" HDD螺絲
Stand-off for motherboard
主機板銅柱
Fan screws
風扇螺絲
Cable ties
束線帶
한국어
5V ARGB 마더 보드 동기화를
ATX마더 보드 지원
대형 강화 유리 측면 창
최대 315mm 그래픽 카드
최대 6 개의 팬과 170mm CPU 쿨러
최대 360mm 수냉 라디에이터
日本語
5V ARGBマザーボード同期
ATXマザーボードのサポート
巨大な強化ガラスのサイドウィンドウ
最大315mmのグラフィ ックカード
最大6つのファンと170mmのCPUクーラー
最大360mmの水冷ラジエーター
简 中
支 援 5 V A RG B主 机 板 灯 效 同 步 控 制 功 能
支 持 ATX 主 板
全 景 钢 化 玻 璃 侧 窗
最 高 支 持 31 5 mm 显 卡
最 高 支 持 6 个 风 扇 和 1 7 0 m m C PU 散 热 器
最 高 支 持 3 6 0 mm 水 冷 排
繁 中
支 援 5 V A RG B主 機 板 燈 效 同 步 控 制 功 能
支 援 ATX 主 機 板
全 景 鋼 化 玻 璃 側 窗
最 高 支 援 3 1 5 mm 顯 卡
最 高 支 援 6 個 風 扇 和 1 7 0 m m C PU 散 熱 器
最 高 支 援 3 6 0 mm 水 冷 排
H.D.D LED
H.D.D. LED燈線
x21
x6
x8
x3
x8
x5
