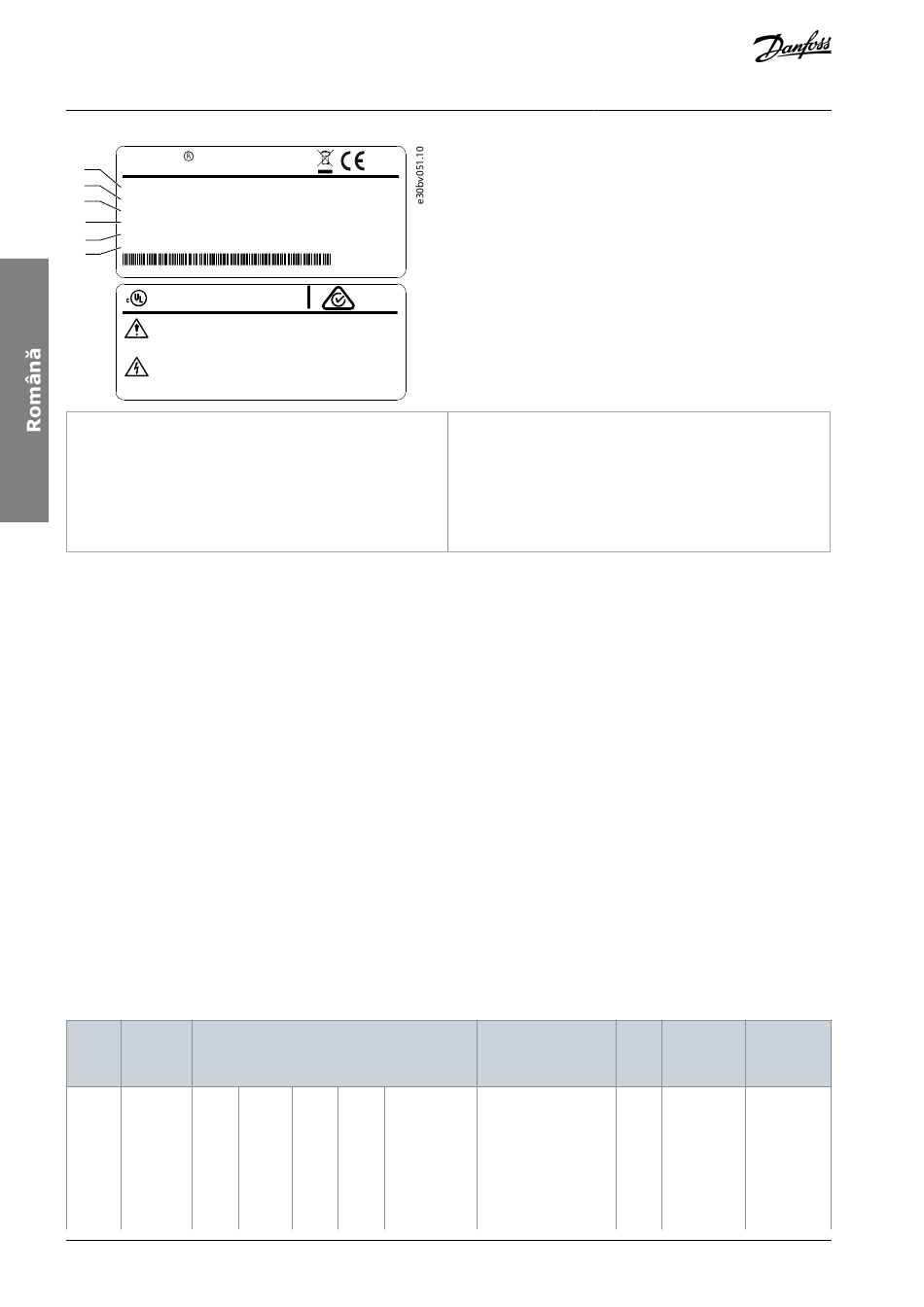

Danfoss VLT Midi Drive FC 280 Installation Manual page 80

VLT® Midi Drive FC 280
VLT
Midi Drive
www.danfoss.com
1
2
T/C: FC-280PK37T4E20H1BXCXXXSXXXXAX
3 P/N: 134U2184 S/N: 000000G000
0.37kW 0.5HP
4
IN: 3x380-480V 50/60Hz, 1.2/1.0A
OUT: 3x0-Vin 0-500Hz, 1.2/1.1A
5
IP20
6
Danfoss A/S, 6430 Nordborg, Denmark
Enclosure: See manual
US LISTED
5AF3 E358502 IND.CONT.EQ.
R
CAUTION / ATTENTION:
See manual for special condition/mains fuse
Voir manual de conditions speciales/fusibles
WARNING / AVERTISSEMENT:
Stored charge, wait 4 min.
Charge résiduelle, attendez 4 min.
1 Cod tip
2 Cod de comandă
3 Putere nominală
1.6 Instalarea în conformitate cu prevederile directivei privind compatibilitatea electromagnetică
Pentru mai multe informații, consultați Ghidul de operare pentru VLT
• Utilizați cabluri ecranate pentru motor (cablurile neecranate în conducte metalice sunt acceptate), frână, curent continuu și ca-
bluri de control.
• Asigurați-vă că utilizați cabluri de motor, de frână și de curent continuu cât mai scurte pentru a reduce nivelul de interferență de
la întregul sistem. Lăsați un spațiu liber de cel puțin 200 mm (7,9 in) între intrarea rețelei de alimentare, cablurile motorului și
cablurile de control.
• Transmiteți curentul înapoi spre convertizorul de frecvență cu ajutorul unei plăci metalice de montaj. Asigurați un bun contact
electric de la placa de montaj prin șuruburile de montare către cadrul metalic al carcasei.
• Dacă punctele de conectare ale cablului ecranat au o diferență de potențial de tensiune, conectați un cablu de egalizare cu
impedanță scăzută paralel cu cablul ecranat.
• Dacă se utilizează cu relee, cabluri de control, interfață de semnal, magistrală de comunicație sau frână, cuplați cablul ecranat de
carcasă în ambele capete. În cazul în care calea de împământare are o impedanță mare, face zgomot sau poartă curent, deco-
nectați cablul ecranat la 1 capăt pentru a evita buclele de curent de scurgere în pământ.
1.7 Puteri nominale
Există 3 intervale de tensiune pentru FC 280:
• Monofazat 200 – 240 V
• Trifazat 200 – 240 V
• Trifazat 380 – 480 V
Tabel 1: Dimensiuni de carcasă și puteri nominale
Dimen- K1
siune
carcasă
Monofa- 0,37
Pu-
tere zat 200 – (0,5)
240 V
76 | Danfoss A/S © 2022.06
www.tuv.com
ID 0600000000
MADE IN
DENMARK
0,55 0,75 1,1 1,5 (2,0)
(0,75) (1,0) (1,5)
4 Tensiune, frecvență și curent la intrare (la tensiuni
scăzute/ridicate)
5 Tensiune, frecvență și curent la ieșire (la tensiuni scă-
zute/ridicate)
6 Protecție nominală carcasă
Midi Drive FC 280.
®
K2 K3
2,2 (3,0) –
AN41533976851001-000101 / 130R1264
K4 K5
– –
