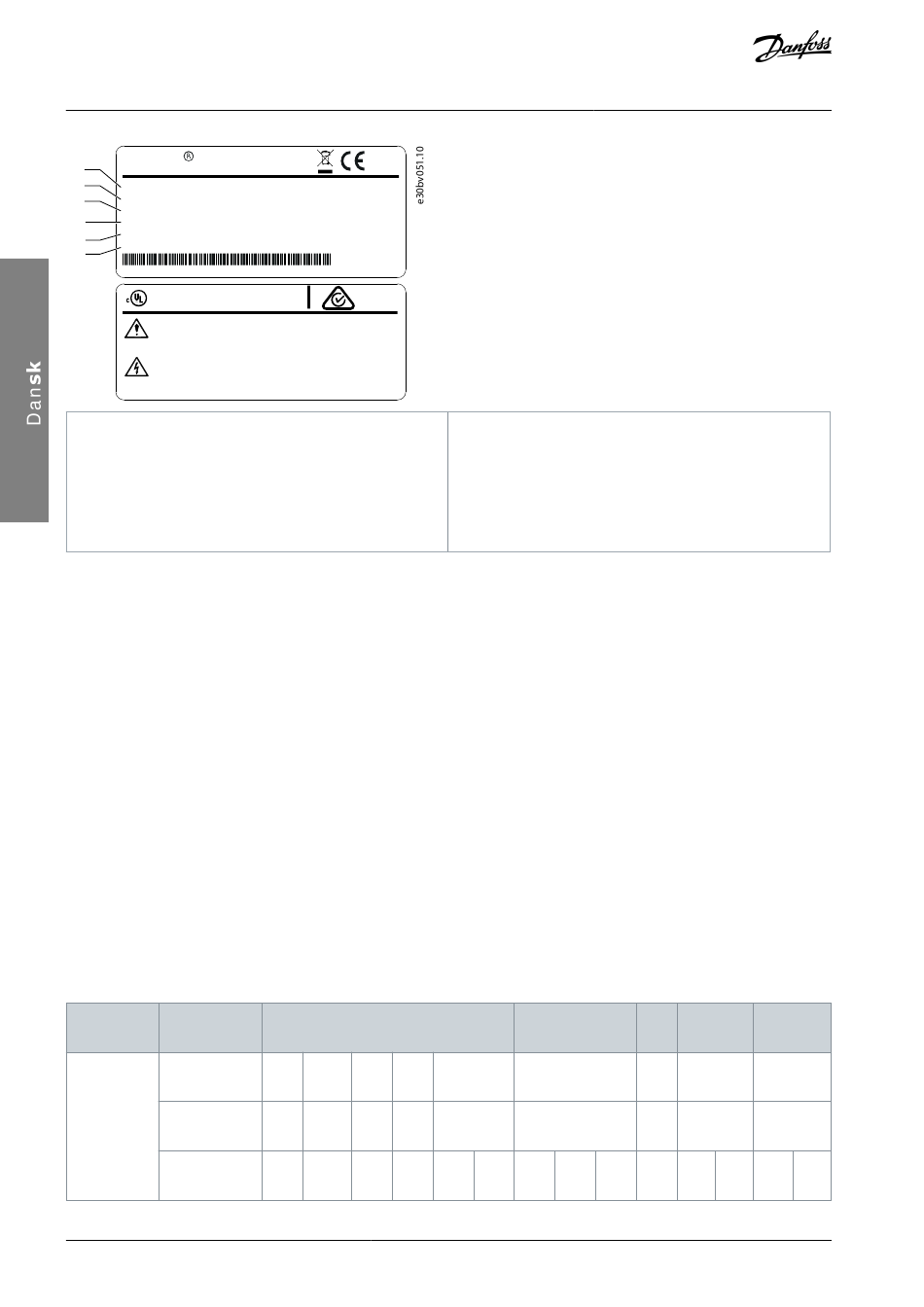

VLT® Midi Drive FC 280
VLT
Midi Drive
www.danfoss.com
1
2
T/C: FC-280PK37T4E20H1BXCXXXSXXXXAX
3 P/N: 134U2184 S/N: 000000G000
0.37kW 0.5HP
4
IN: 3x380-480V 50/60Hz, 1.2/1.0A
OUT: 3x0-Vin 0-500Hz, 1.2/1.1A
5
IP20
6
Danfoss A/S, 6430 Nordborg, Denmark
Enclosure: See manual
US LISTED
5AF3 E358502 IND.CONT.EQ.
R
CAUTION / ATTENTION:
See manual for special condition/mains fuse
Voir manual de conditions speciales/fusibles
WARNING / AVERTISSEMENT:
Stored charge, wait 4 min.
Charge résiduelle, attendez 4 min.
1 Typekode
2 Bestillingsnummer
3 Nominel effekt
1.6 EMC-korrekt installation
Se VLT Midi Drive FC 280 Betjeningsvejledning for flere oplysninger.
®
• Anvend skærmede kabler til motoren (uskærmede kabler i metalledningsrør kan accepteres), bremse, DC og styreled-
ningsføring.
• Sørg for, at motor-, bremse- og DC-kabler er så korte som muligt for at reducere forstyrrelsesniveauet fra hele systemet. Sørg for
en afstand på mindst 200 mm (7,9 tommer) mellem netforsyning, motorkabler og styreledninger.
• Led strømmene tilbage til frekvensomformeren ved hjælp af en monteringsplade i metal. Sørg for god elektrisk kontakt fra
monteringspladen gennem monteringsskruerne til frekvensomformerens kapsling.
• Hvis skærmens tilslutningspunkter har en spændingspotentialeforskel, skal der tilsluttes en ledning med lav impedansudligning
parallelt med det afskærmede kabel.
• Til brug sammen med relæer, styreledninger, signalinterface, fieldbus eller bremse skal skærmen tilsluttes kapslingen i begge
ender. Hvis jordstien har en høj impedans, støjer eller er strømbærende, skal skærmtilslutningen brydes i den ene ende for at
undgå jordsløjfer.
1.7 Nominelle effekter
Der er tre spændingsområder for FC 280:
• 1-faset 200–240 V
• 3-faset 200–240°V
• 3-faset 380–480°V
Tabel 1: Kapslingsstørrelser og nominel effekt
Kap-
slingsstørrelse
1-faset 200–
Ef-
fektstørrelse 240 V
[kW (hk)]
3-faset 200–
240 V
3-faset 380–
480 V
16 | Danfoss A/S © 2022.06
www.tuv.com
ID 0600000000
MADE IN
DENMARK
K1
0,37 0,55 0,75 1,1 1,5 (2,0)
(0,5) (0,75) (1,0) (1,5)
0,37 0,55 0,75 1,1 1,5 (2,0)
(0,5) (0,75) (1,0) (1,5)
0,37 0,55 0,75 1,1 1,5
(0,5) (0,75) (1,0) (1,5) (2,0)
4 Indgangsspænding, frekvens og strøm (ved lav/høj
spænding)
5 Udgangsspænding, frekvens og strøm (ved lav/høj
spænding)
6 Kapslingsbeskyttelsesklassificering
K2
2,2 (3,0)
2,2 (3,0)
2,2 3 4 5,5
(3,0) (4,0) (5,5) (7,5)
AN41533976851001-000101 / 130R1264
K3 K4 K5
– – –
3,7 – –
(5,0)
7,5 11 15 18,5 22
(10) (15) (20) (25) (30)
