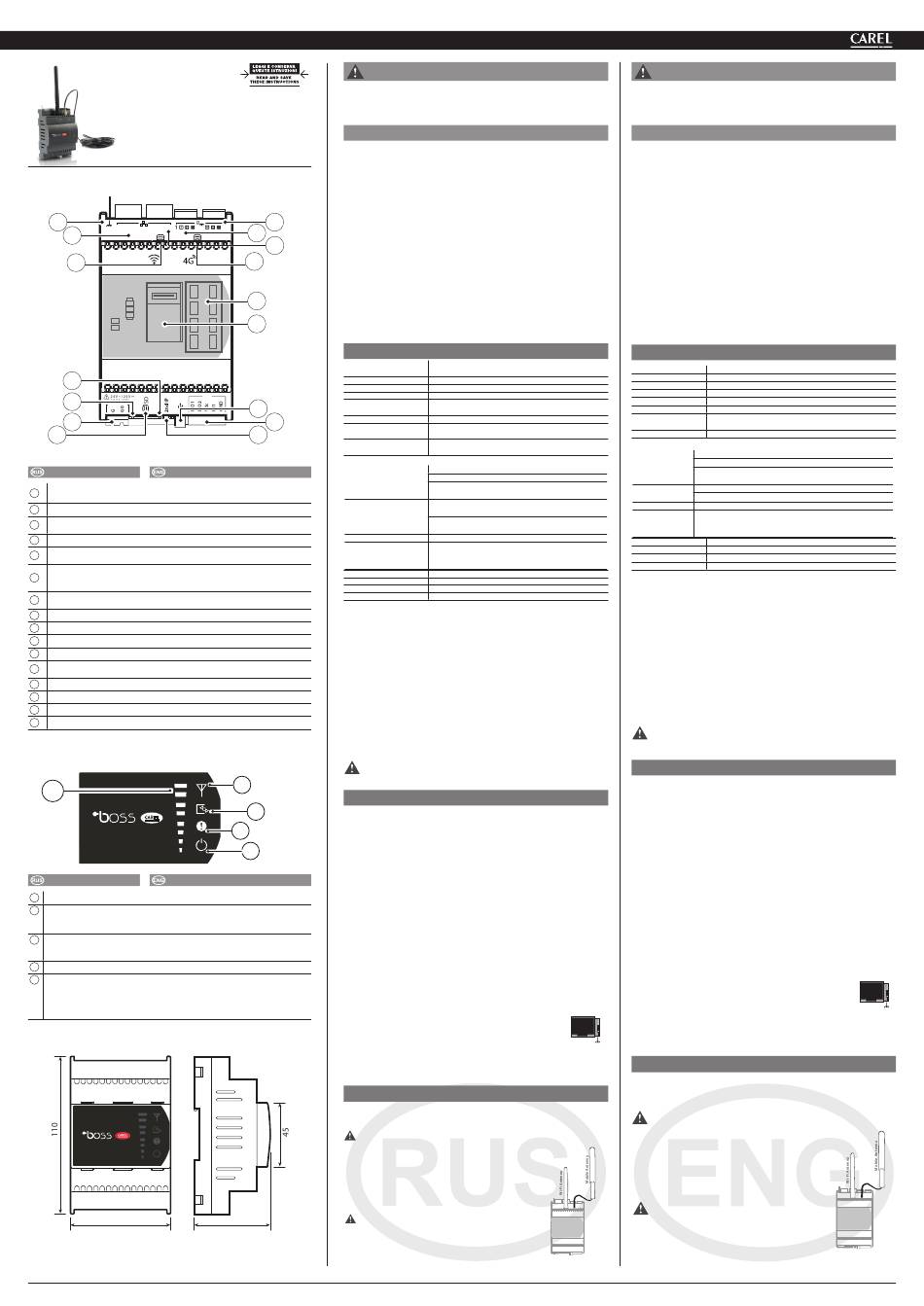

Carel uboss Assembly Procedure

"µboss" +0500152RU - rel. 1.1 - 20.10.2020
µboss:
Инструкции по монтажу / Assembly procedure
ОПИСАНИЕ РАЗЪЕМОВ / CONNECTOR'S DESCRIPTION
12
LAN FIELD
11
14
4
2
1
3
Обозначения / Key :
Описание Description
Разъем питания [G(+), G0(-)] 24В~/=
1
Power supply connector [G(+), G0(-)] 24Vac/Vdc
2
Зеленый светодиод питания / LED power-on (green)
Кардридер uSD для создания или загрузки резервной копии
3
uSD-card reader for backup/recovery function
4
Светодиод Ethernet / Ethernet signal Led
Кнопка сброса и выдачи временного IP-адреса / Reset button and Enable
5
temporary IP
Стандартный порт USB HOST, разъем типа A. Для обновления
6
микропрограммного обеспечения и скачивания файлов журналов / Porta
USB standard HOST, connettore tipo A, per upgrading FW e log files downloading
Внешнее реле и цифровой вход с сухим контактом
7
external relay command and free contact digital input
8
Оптоизолированный последовательный порт RS485 / RS485 serial opto-isolated;
9
Последовательный порт RS485 без оптоизоляции; / RS485 serial not opto-isolated;
10
FIELD Ethernet / FIELD Ethernet ;
11
Сеть Ethernet / LAN Ethernet ;
Клемма заземления экрана кабеля порта Ethernet / Faston for shield ethernet
12
port earth connection
13 Антенный разъем 2G/3G/4G / 2G/3G/4G Antenna connector (*)
14 Антенный разъем Wi-Fi / Wi-Fi Antenna connector (*)
15
Светодиод / LED synoptic
16
Слот SIM (*) / SIM connector (*)
(*) в зависимости от модели / depending on the model
ОПИСАНИЕ СВЕТОДИОДОВ / LEDS MEANINGS
E
Описание Description
A Модуль радиосвязи включен / Radio module actived
B Состояние входа/выхода / I/O Status
ЗЕЛЕНЫЙ: цифровой вход замкнут / GREEN: closed digital input
НЕ ГОРИТ: цифровой вход разомкнут / OFF: opened digital input
C МИГАЕТ КРАСНЫМ: тревога / RED flashing: Alarm system
ЖЕЛТЫЙ: не выполнена инициализация (пропущена первая загрузка) / YELLOW:
System not initialized (first boot missing)
D Устройство включено / System ON
E Сила радиосигнала 2G/3G/4G / Radio signal strength 2G/3G/4G
Первый желтый светодиод мигает: реле 1 под напряжением / First yellow LED
flashing: relay 1 energized
Второй желтый светодиод мигает: реле 2 под напряжением / Second yellow LED
flashing: relay 2 energized
ГАБАРИТЫ / DIMENSIONS
70
Монтаж на DIN-рейку по стандартам DIN 43880 и IEC EN 50022
DIN mounting: fitted on DIN rail in accordance with DIN 43880 and IEC EN 50022
ОСТОРОЖНО
Данное устройство разрешается устанавливать только сервисному
персоналу с соответствующей технической подготовкой, опытом
и знаниями рисков, которым они могут подвергаться в случае
неправильной настройки (квалифицированные установщики).
ОБЩЕЕ УКАЗАНИЕ
В первую очередь проверьте комплектность поставки системы диспетчерского
управления µboss:
1. Данное устройство;
2. У беспроводной модели есть антенна (типа Wi-Fi или 2G/4G). У моделей с двумя
радиомодулями должно быть две антенны.
3. Техническая документация;
4. Комплект клемм и два согласующих резистора 120 Ом
Запрещается устанавливать устройство в следующих местах:
•
относительная влажность воздуха выше значения, указанного в технических
8
характеристиках;
2
9 •
сильная вибрация или удары;
•
наличие агрессивных газов и примесей (например, пары серы и аммиака,
10
соляной туман, дым), способных стать причиной коррозии и/или окисления;
•
13
сильные электромагнитные и/или радиочастотные помехи (не устанавливайте
рядом с передающей антенной);
•
прямые солнечные лучи и осадки;
•
значительные и резкие колебания температуры воздуха:
•
взрывоопасные газы или пожароопасные смеси.
15
Предупреждения при установке моделей с радиочастотными модулями
•
Перед установкой устройства с беспроводной передачей данных следует
16
убедиться, что уровень сигнала 2G/3G/4G достаточно сильный;
•
Расположите антенну на некотором удалении от металлических устройств.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Питание
Мощность потребления
Условия работы
Условия хранения
I/O
2 цифровых выхода
6
7 1 вход
Последовательные порты 1 оптоизолированный порт RS485 для ведущего устройства, 1
5
Батарея (встроенная)
Сертификационные требования
RED:
- WIFI
- 2G/3G/4G
Федеральная комиссия
по связи США:
- WIFI+2G/3G/4G
Безопасность:
ANATEL
Размеры
Класс загрязнения
Класс защиты
Материал корпуса
Запрещается открывать корпус устройства под напряжением.
Питание
•
Питающее напряжение к устройству подводится на клеммы G и G0.
•
Максимальная длина = 5 м.
•
При питании от сети переменного тока рекомендуется использовать
специальный разделительный трансформатор класса 2 на 24 В переменного
тока, 20 ... 30 ВА, с защитой от короткого замыкания и перегрузкии без
заземления вторичной обмотки.
•
Для питания постоянным током рекомендуется использовать блок питания
PGTA00TRX0, 100 / 230В перем. тока -24В пост. тока (10Вт ± 2%, занимает место 1
модуль на DIN-рейке, минимальная температура минус 25 ° C). Плюсовая клемма
подсоединяется к клемма G, а минусовая к клемме G0.
Цифровые входы и цифровые выходы
•
Цифровой вход типа открытый коллектор: выход сигнализации аварийного
состояния без напряжения. Разрешается подсоединять внешний релейный
модуль типа BMESTRLA00 только кабелями длиной менее 1 м;
•
Цифровой вход с сухим контактом, длина кабеля менее 10 м.
ВНИМАНИЕ: последовательные цепи и цепи питания подсоединяются
A
отдельными кабелями.
ПЕРЕДАЧА ДАННЫХ
B
Порты RS485
Максимальная длина экранированного кабеля сечением AWG24 не может
C
превышать 1000 м, AWG22 для линий макс. 500 м, AWG20 для линий макс.
длиной 1000 м. Экран кабеля заземляется (не к клемме GND). Согласующие
D
сопротивления 120 Ом, 1/4 Вт включаются на первом и последнем устройствах
сети, даже если дистанция более 100 метров. Входящие в комплект сопротивления
подсоединяются к последовательным клеммам + и -:
•
необходимо соблюдать полярность (+.-,GND);
•
при соединение звездой и шлейфом запрещается делать ответвления;
•
запрещается прокладывать кабель последовательного соединения вблизи
кабелей питания.
В целях повышения защищенности контроллера от электромагнитных помех,
в качестве кабеля последовательного интерфейса в зависимости от изоляции
последовательного
экранированная витая пара.
Необходимо соблюдать следующие правила:
•
Если последовательный порт функционально изолирован от цепи питания, в
кабеле последовательного интерфейса должна быть третья жила, которая будет
служить общим проводом контроллеров.
•
Если у последовательного порта нет оптоизоляции, а общий провод уже есть,
третья жила в кабеле не нужна.
Порт Ethernet с разъемом RJ45
Подсоединяется
100 м категории 5e. Для заземления экрана кабеля Ethernet
(функциональное соединение) используется гнездовой разъем Faston
6,3 мм, как показано на рисунке. Устройство относится к классу II,
но для заземления (функционального) экрана кабеля имеется разъем Faston.
Соединение с землей (защитной) или заземлением (функциональным) отделяется
от высоких напряжений других внешних источников питания.
МОНТАЖ
Для защиты плат и собственной безопасности перед любыми работами необходимо
отключать устройство от электропитания. Устройство устанавливается внутри
электрошкафа. Если он из пластика, то должен иметь класс воспламеняемости 5 ВА.
Разрешается подсоединять только антенны для помещений из комплекта.
При необходимости установки устройства в металлический
шкаф, антенны рекомендуется выносить снаружи него.
Металлический шкаф должен быть заземлен. Подойдут модели
BMBSTEWA00 (Wi-Fi) и/или BMBSTEGA00 (2G/3G/4G). Длина
удлинительного кабеля до 3 м для моделей Wi-Fi и 2G/3G/4G.
Запрещается подвергать антенну воздействию атмосферных
осадков (дождя, ультрафиолета, молнии и т. д.) без
надлежащей защиты.
60
Внимание.: запрещается переворачивать антенну Wi-Fi с
2G/3G/4G.
При использовании моделей с модулями Wi-Fi и 4G
необходимо следить за антенной 4G во избежание
наведения помех на антенну Wi-Fi (см. рис).
G и G0: 24 В перем. тока + 10% / - 15% 50/60 Гц, 24 В пост.
тока, ± 5%
9 Вт макс.
от -40 до 60 °C, <90% отн. влажности без конденсата
от -40 до 70 °C, <90% отн. влажности без конденсата
типа открытый коллектор, нагрузка каждого выхода до
20 мА
сухой контакт 24 В пост. тока макс., 5 мА макс.
порт RS485 для ведущего устройства без оптоизоляции
Литиевая батарейка типа «кнопка», BR2032, 3 В пост. тока, (не
аккумулятор)
EN 301 489-1
EN 301 489-17 вер. 3.1.1; EN 300 328 вер. 2.1.1
EN 301 489-52 вер. 1.1.0; EN 301 511 вер. 12.5.1;
EN 301 908-1 вер. 11.1.1
Федеральная комиссия по связи США, часть 15
подраздел B, ICES003
Федеральная комиссия по связи США, часть 15.31 (k);
ANSI C95.1. MPE; RSS-102. MPE
60950; 62368
Данное устройство не имеет защиту от помех и само
не может являться причиной помех при условии
применения в составе рекомендованных систем.
занимает место 4 модулей на DIN-рейке = 70x110x60 мм
2 по стандарту EN60950-1 / EN62368-1
IP10
технополимер
порта применяется 2-проводная или 3-проводная
экранированным кабелем SFTP длиной до
WARNING
This appliance must only be installed by service personnel with suitable
technical training and experience and who are aware of the dangers they may
be exposed to in the event of incorrect configuration (qualified installers).
GENERAL NOTE
Before performing any operations, check that the µboss contains:
1. the device itself;
2. for wireless version: an antenna ( Wi-Fi or 2G/4G type). For models with two radios there
must be two antennas.
3. technical documents;
4. terminals kit and two resistors 120Ω for the end of the serial line.
Do not install products in environments with the following characteristics:
•
relative humidity greater than the value specified in the technical specifications;
•
strong vibrations or knocks;
•
exposure to aggressive and polluting atmospheres (e.g.: sulphur and ammonia
fumes, saline mist, smoke) so as to avoid corrosion and/or oxidation;
•
strong magnetic and/or radio frequency interference (therefore avoid installing the
units near transmitting antennae);
•
exposure to direct sunlight and to the elements in general;
•
large and rapid fluctuations in the room temperature;
•
environments where explosives or mixes of flammable gases are present.
Installation warnings for Radio models
•
Before installing the product make sure the area is sufficiently covered by a 2G/3G/4G
signal, if the model to be used includes radio connectivity;
•
locate the antenna outside metal hardware.
TECHNICAL SPECIFICATIONS
Power supply from G to G0: 24 Vac +10%/-15% 50/60 Hz, 24 Vdc, ±5%
Input power 9W Max
Operating conditions -40T60 °C, 90% U.R. non-condensing
Storage conditions -40T70 °C, 90% U.R. non-condensing
2 digital outputs Open-collector, on each output 20mA max. load
1 input free contact: 24Vdc max, 5mA max
Serial Ports 1 RS485 Master optoisolated- 1 RS485 Master non optoisolated
Battery (internal) Lithium "button" type, BR2032, 3 Vdc, NON rechargeable
Certification requirements
RED: EN 301 489-1
EN 301 489-17 Ver. 3.1.1; EN 300 328 Ver. 2.1.1
- WIFI
EN 301 489-52 Ver. 1.1.0; EN 301 511 Ver. 12.5.1;
- 2G/3G/4G
EN 301 908-1 Ver. 11.1.1
FCC: FCC Part 15 Subpart B, ICES003
FCC Part 15.31 (k); ANSI C95.1. MPE; RSS-102. MPE
- WIFI+2G/3G/4G
Safety: 60950; 62368
ANATEL This equipment is not entitled to protection against harmful
interference and may not cause interference in duly authorized
systems.
Dimensions 4 DIN module = 70x110x60 mm
Pollution degree 2 according to EN60950-1 / EN62368-1
Index of protection IP10
Case material tecnopolymer
Do not open the device when powered.
Power supply
•
Power supply to the product must only be connected between G and G0
•
Maximum length =5 m.
•
If AC powered, use a dedicated safety transformer rated in Class 2 24Vac, 20...30VA,
protected against short-circuits and overload
earthed connected
.
•
If direct current powered use PGTA00TRX0 power supply, 100/230Vac-24Vdc (10W
±2% 1 DIN-module, Minimum Temperature = -25°C). Connect the positive pole to
G and negative pole to G0.
Digital inputs and digital outputs
•
Open-collector pre-configured digital input "safe-mode": to notify an alarm
condition the output is de-energized. Connect only the BMESTRLA00 external relay
module with cables lenght less 1m;
•
free contact digital input, distance less 10m.
CAUTION: use separate cables for serial connections and power supply.
COMMUNICATION LINES
RS485 communication lines
The maximum length must not be over 1000m, via AWG24 shielded cable for lines max
100m, AWG22 for lines max 500m, AWG20 for lines max 1000m lenght, with screen
connection to earth and not to GND. The 120Ω terminal resistors, 1/4W into the first
and the last devices of the network, must be connected even if the lenght exceeds 100
meters. The resistors, included in the product, are to be connected between the serial
+ and - terminals:
•
observe the polarity (+.-,GND);
•
do not make branches in the line or star connections;
•
avoid laying the line near power cables.
To improve immunity of the controller to electromagnetic disturbance, the serial
connection cable must be twisted pair shielded, twisted two- or three-wire depending
on the insulation of the serial connection.
The following rule applies:
•
if the serial port is insulated (functionally) from the power supply, a third wire is
required in the serial cable to act as a common reference for the controllers;
•
if the serial port is not optically-isolated and the common reference is already
present, the third wire is not needed.
RJ45 Ethernet Linee
Use shielded cables 100 m Cat.5e SFTP. To connect earth the screen
ethernet cable (functional connection), use a female Faston 6,3mm, as
indicated inthe figure.
The product is class II classified, but there is a faston for the earth connection (functional)
shiel cable. The connection could be directed to earth (protection) or, earth (functional)
separated by dangerous voltages from to other external power supplies.
MOUNTING
To safeguard operators and the boards, disconnect power before performing any
operations. The product must be installed inside an electrical panel if it is made of
plastic material use one with flammability rating of 5VA.

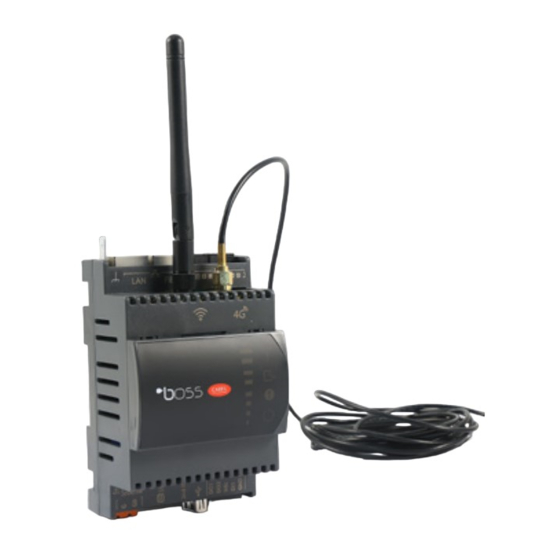

Connect only the indoor antennas in the package.
If necessary to install the product in a metal electrical panel, it
is recommended to remote the antennas. The metallic electrical
panel must be earthed. Use the extension BMBSTEWA00 (Wi-
Fi) and/or BMBSTEGA00 (2G/3G/4G). The extention maximum
length is 3 m, for Wi-Fi and 2G/3G/4G.
Not exposure the antenna to the atmospheric agent (rain, UV
lightning, etc.) without a proper protection.
Shielded
cable
Attention.: do not invert the antennas Wi-Fi with 2G/3G/4G.
2/3m
If using models with both Wi-Fi and 4G modules, it is necessary
to remotely control the 4G antenna to avoid interference with
Wi-Fi (see figure).
, without secondary must be
Shielded
cable
2/3m
