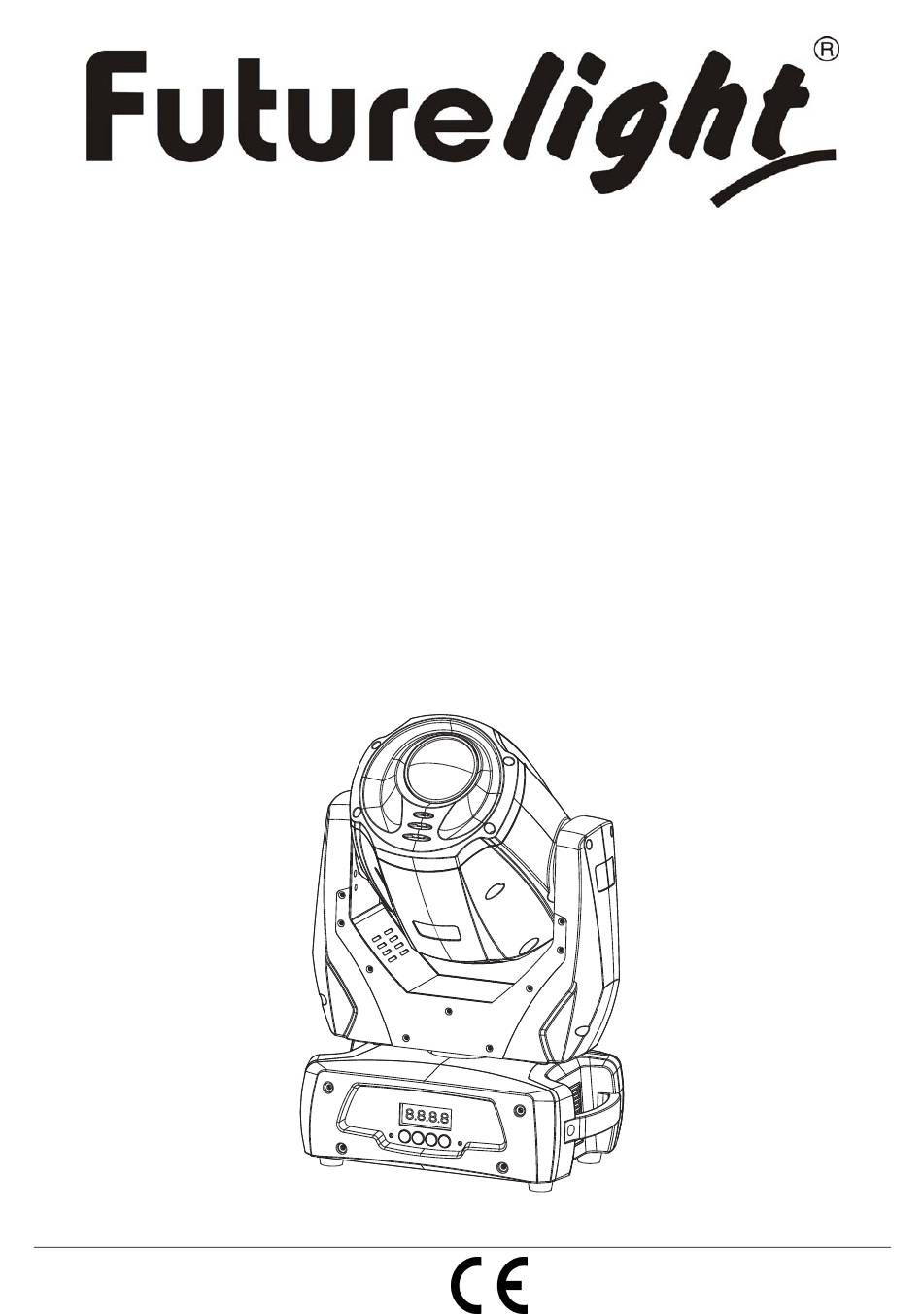

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL DMH-60 LED-Moving-Head © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Page 2: Table Of Contents
Inhaltsverzeichnis Table of contents EINFÜHRUNG ..............................3 Lieferumfang ..............................3 SICHERHEITSHINWEISE ..........................3 BESTIMMUNGSGEMÄßE VERWENDUNG ..................... 5 GERÄTEBESCHREIBUNG ..........................6 Features ................................. 6 Geräteübersicht .............................. 7 INSTALLATION ..............................8 Einsetzen/Austauschen von Gobos ....................... 8 Projektormontage ............................8 Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor ..........10 Anschluss ans Netz ............................ -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT DMH-60 entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworben. Nehmen Sie den DMH-60 aus der Verpackung. - Page 4 Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind. Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean- spruch.
-
Page 5: Bestimmungsgemäße Verwendung
In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen, so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben. -
Page 6: Gerätebeschreibung
Bei Überkopfmontage (Montagehöhe >100 cm) ist das Gerät immer mit einem geeigneten Sicherheitsfang- seil zu sichern. Das Sicherheitsfangseil muss an den dafür vorgesehenen Befestigungspunkten eingehängt werden. Das Fangseil darf niemals an den Transportgriffen eingehängt werden! Betreiben Sie das Gerät nur, nachdem Sie sich vergewissert haben, dass das Gehäuse fest verschlossen ist und alle nötigen Schrauben fest angezogen wurden. -
Page 7: Geräteübersicht
Geräteübersicht (1) Objektivlinse (2) Projektorarm (3) DMX-Antenne (4) Tragegriff (5) Drahtlos-Anzeige (6) Display (7) Mode/Esc-Taste (8) Up-Taste (9) Down-Taste (10) Enter-Taste (11) Mikrofon (12) Projektorkopf (13) Gehäuseschraube (14) Lüfter (15) 3-polige DMX-Ausgangsbuchse (16) 3-polige DMX-Eingangsbuchse (17) Netzschalter (18) Sicherungshalter (19) Netzanschluss (20) 5-polige DMX-Ausgangsbuchse (21) 5-polige DMX-Eingangsbuchse (22) Base... -
Page 8: Installation
INSTALLATION Einsetzen/Austauschen von Gobos LEBENSGEFAHR! Gobos nur bei ausgeschaltetem Gerät austauschen Netzstecker ziehen! Wenn Sie andere Formen und Muster als die Standard-Gobos verwenden möchten, oder Gobos ausgetauscht werden sollen, gehen Sie wie folgt vor: ACHTUNG! Niemals die Schrauben der rotierenden Gobos lösen, da ansonsten die Kugellager geöffnet werden! Entfernen Sie den Sprengring mit einem geeigneten Werkzeug. - Page 9 Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch Sachverständige geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
- Page 10 Schnellverbindungsglieder, Schäkel Kettbiner müssen Grundlage aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1, BGI 810-3) ausreichend dimensioniert sein und korrekt angewendet werden. Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der Betreiber muss sich selbständig um die Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten! Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicher- heitsvorkehrungen verursacht werden!
-
Page 11: Anschluss An Den Dmx-512 Controller / Verbindung Projektor - Projektor
Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. -
Page 12: Anschluss Ans Netz
BEDIENUNG Über den Netzschalter lässt sich das Gerät ein- bzw. ausschalten. Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der DMH-60 den Betrieb auf. Während des Reset justieren sich die Motoren aus und das Gerät ist danach betriebsbereit. -
Page 13: Adressierung Des Projektors
Wenn Sie die Startadresse z. B. auf 15 definieren, belegt der Projektor die Steuerkanäle 15 bis 28. Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der DMH-60 korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert. Werden mehrere DMH-60 auf eine Adresse definiert, arbeiten sie synchron. - Page 14 15 29 0F 1D 6% 11% 30 44 1E 2C 12% 17% Blau 45 59 2D 3B 18% 23% Grün 60 74 3C 4A 24% 29% Hellgelb 75 89 4B 59 29% 35% Magenta 90 104 5A 68 35% 41% Lachsrot 105 119 69 77...
- Page 15 216 223 D8 DF 85% 87% Makro 12 224 231 E0 E7 88% 91% Makro 13 232 239 E8 EF 91% 94% Makro 14 240 247 F0 F7 94% 97% Makro 15 248 255 F8 FF 97% 100% Makro 16 Steuerkanal 8 - Indizieren des rotierenden Prismas Decimal Hexad.
-
Page 16: Control Board
Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, das vorprogrammierte Programm abspielen oder ein Reset durchführen. Drücken Sie die Mode/Esc-Taste um ins Hauptmenü zu gelangen (Display blinkt). Über die Up/Down-Tasten können Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie die Enter-Taste. -
Page 17: Hauptfunktionen
Hauptfunktionen - Hauptmenü 0 • Drücken Sie die Mode/Esc-Taste, um ins Hauptmenü "MODE" zu gelangen (Display blinkt). • Drücken Sie die Enter-Taste und wählen Sie "ADDR", “RUN” oder "DISP" durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste zur Auswahl des gewünschten Untermenüs. - Einstellen der DMX-Startadresse, Slave-Einstellung - Einstellen der DMX-Startadresse Mit dieser Funktion können Sie die DMX-Startadresse über das Control Board einstellen. - Page 18 - Programm aufrufen, Master-Einstellung Mit der Funktion "RUN" lässt sich das interne Programm aufrufen. Die Anzahl der Steps können Sie unter Step festlegen. Die einzelnen Szenen können Sie unter Edit abändern. Die Szenen lassen sich entweder automatisch (AUTO), d.h. mit der eingestellten Step-Time oder musikgesteuert (SOUN) abspielen.
- Page 19 • Drücken Sie die Enter-Taste zur Bestätigung. • Drücken Sie die Mode/Esc-Taste, um zum Hauptmenü zurückzukehren. - Tastensperre Mit dieser Funktion lässt sich die automatische Tastensperre ein- bzw. ausschalten. Ist diese Funktion aktiviert, erfolgt eine Sperrung der Tasten automatisch 15 Sekunden nach der letzten Eingabe. Um die Tastensperre aufzuheben drücken Sie bitte für 3 Sekunden die Mode/Esc-Taste.
- Page 20 - Mikrofonempfindlichkeit Mit dieser Funktion lässt sich die Mikrofonempfindlichkeit zwischen 0 % und 99 % einstellen. • Wählen Sie "MIC" durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste zur Bestätigung. • Drücken Sie die Up-Taste, um die gewünschte Empfindlichkeit einzustellen. •...
- Page 21 • Drücken Sie die Enter-Taste zur Bestätigung, auf dem Display erscheint "XXM“ oder "OFF". "X" steht für die Minuten. • Drücken Sie die Up/Down-Taste zur Auswahl von “1-99M” für die Einstellung der gewünschten Minuten – oder "OFF", um diese Funktion zu deaktivieren. •...
- Page 22 - Hauptmenü 3 • Drücken Sie die Enter-Taste, um ins Hauptmenü zu gelangen (Display blinkt). • Drücken Sie die Up/Down-Tasten zur Auswahl von “TIME”. - Betriebsstunden Gerät Mit dieser Funktion lassen sich die Betriebsstunden des Gerätes auslesen. • Wählen Sie “MATI” durch Drücken der Up/Down-Tasten. •...
- Page 23 • Drücken Sie die Enter-Taste zur Eingabe der Änderungen am ausgewählten Kanal, das Gerät reagiert auf Ihre Eingabe. Auf dem Display erscheint der DMX-Wert des zu editierenden Kanals. Z. B. steht “11XX” für Kanal 11 der aktuellen Szene, der DMX-Wert ist XX, XX ist ein Zahlenwert im Bereich von “01-FF” (hexadezimal).
-
Page 24: Fehlermeldungen
Fehlermeldungen Wenn Sie das Gerät einschalten, wird zuerst ein Reset durchgeführt. Wenn auf dem Display “XXEr” erscheint, gibt es Fehler an einem oder mehreren Kanälen. “XX” steht für den entsprechenden Kanal mit einem Testsensor für die korrekte Position. Wenn auf dem Display z. B. “04Er” erscheint, bedeutet dies einen Fehler an Kanal 4. Gibt es gleich- zeitig einen Fehler an Kanal 4, 5 und 6 blinken die Fehlermeldungen “04Er”, “05Er”,”06Er”... -
Page 25: Reinigung Und Wartung
REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein. -
Page 26: Technische Daten
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile. Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den autorisierten Fachhandel ersetzt werden, um Gefährdungen zu vermeiden. Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung. TECHNISCHE DATEN Spannungsversorgung: 100-240 V AC, 50/60 Hz ~... - Page 27 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 20.03.2013 © 27/51 00075664.DOC, Version 1.0...
-
Page 28: Introduction
- pass this manual on to every further owner or user of the product - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a FUTURELIGHT DMH-60. You will see you have acquired a powerful and versatile device. Unpack your DMH-60. -
Page 29: Safety Instructions
SAFETY INSTRUCTIONS CAUTION! Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires! This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in this user manual. -
Page 30: Operating Determinations
running, the device must be checked by a specialist if the liquid has reduced any insulation. Reduced insulation can cause mortal electrical shock. There must never be any objects entering into the device. This is especially valid for metal parts. If any metal parts like staples or coarse metal chips enter into the device, the device must be taken out of operation and disconnected immediately. -
Page 31: Description Of The Device
Make sure that the area below the installation place is blocked when rigging, derigging or servicing the fixture. For overhead use (mounting height >100 cm), always fix the fixture with an appropriate safety-rope. Fix the safety-rope at the correct fixation points only. The safety-rope must never be fixed at the transport handles! Only operate the fixture after having checked that the housing is firmly closed and all screws are tightly fastened. -
Page 32: Overview
Overview (1) Objective lens (2) Yoke (3) DMX antenna (4) Carrying handle (5) Wireless indicator (6) Display (7) Mode/Esc-button (8) Up-button (9) Down-button (10) Enter-button (11) Microphone (12) Projector head (13) Housing screw (14) Fan (15) 3-PIN DMX output socket (16) 3-PIN DMX input socket (17) Power switch (18) Fuseholder... -
Page 33: Installation
INSTALLATION Inserting/Exchanging gobos DANGER! Install the gobos with the device switched off only. Unplug from mains before! If you wish to use other forms and patterns as the standard-gobos, or if gobos are to be exchanged, please follow the instructions below: CAUTION! Never unscrew the screws of the rotating gobo as the ball bearing will otherwise be opened! - Page 34 The operator has to make sure that safety-relating and machine-technical installations are approved by an expert before taking into operation for the first time and after changes before taking into operation another time. The operator has to make sure that safety-relating and machine-technical installations are approved by an expert after every four year in the course of an acceptance test.
- Page 35 The manufacturer cannot be made liable for damages caused by incorrect installations or insufficient safety precautions! Pull the safety bond through the attachment eyelet and over the trussing system or a safe fixation spot. Insert the end in the quick link and tighten the fixation screw. The maximum drop distance must never exceed 20 cm.
-
Page 36: Dmx-512 Connection / Connection Between Fixtures
DMX-512 connection / connection between fixtures The wires must not come into contact with each other, otherwise the fixtures will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Only use a DMX-cable and 3-pin or 5-pin XLR-plugs and connectors in order to connect the controller with the fixture or one fixture with another. -
Page 37: Connection With The Mains
OPERATION With the power switch, you can switch the device on and off. After you connected the effect to the mains, the DMH-60 starts running. During the reset, the motors are trimmed and the device is ready for use afterwards. -
Page 38: Addressing
DMH-60 will respond to the controller. If you set, for example, the address to channel 15, the DMH-60 will use the channel 15 to 28 for control. Please, be sure that you don’t have any overlapping channels in order to control each DMH-60 correctly and independently from any other fixture on the DMX-chain. - Page 39 15 29 0F 1D 6% 11% 30 44 1E 2C 12% 17% Blue 45 59 2D 3B 18% 23% Green 60 74 3C 4A 24% 29% Light yellow 75 89 4B 59 29% 35% Magenta 90 104 5A 68 35% 41% Salmon rouge 105 119 69 77...
- Page 40 224 231 E0 E7 88% 91% Macro 13 232 239 E8 EF 91% 94% Macro 14 240 247 F0 F7 94% 97% Macro 15 248 255 F8 FF 97% 100% Macro 16 Control-channel 8 - Rotating prism index, prism rotation Decimal Hexad.
-
Page 41: Control Board
Control Board The Control Board offers several features: you can simply set the starting address, run the pre-programmed program or make a reset. The main menu is accessed by pressing the Mode/Esc-button (display flashing). Browse through the menu by pressing Up or Down. Press the Enter-button in order to select the desired menu. You can change the selection by pressing Up or Down. -
Page 42: Main Functions
Main functions - Main menu 0 • Press [MODE/ESC] to enter the main menu "MODE" (display flashing) • Press [ENTER] and select "ADDR", “RUN” or "DISP" by pressing [UP] or [DN]. • Press [ENTER] for selecting the desired sub menu. - DMX address setting, Slave setting - DMX address setting With this function, you can adjust the desired DMX-address via the Control Board. - Page 43 - Program Run, Master setting With the function "RUN", you can run the internal program. You can set the number of steps under Step. You can edit the individual scenes under Edit. You can run the individual scenes either automatically (AUTO), i.e.
- Page 44 - Key lock With this function you can activate the automatic keylock status. If this function is activated, the keys are automatically locked 15 seconds after the last input. In order to deactivate the keylock status, press the Mode/Esc-button for 3 seconds. •...
- Page 45 - Status if no DMX-signal With this function, you can select the status for the case that there is no DMX-signal. You can choose between „CLOS“ for Blackout, „HOLD“ for holding the last position, „AUTO“ for running the internal program and „AUDI“ for the sound-controlled program-run. •...
- Page 46 - Main menu 2 • Press [ENTER] to enter the main menu (display flashing). • Press [UP] or [DN] to select “ADJU”. - Test function of each channel With this function you can test each channel on its (correct) function. •...
- Page 47 - Main menu 4 • Press [ENTER] to enter the main menu (display flashing). • Press [UP] to select “EDIT”. - Define the number of steps in Run With this function you can define the number of steps in the Program Run. •...
-
Page 48: Error Messages
• Press [ENTER], the display shows “C-01”. • Select "CNIN" by pressing [UP] or [DN]. • Press [ENTER], the display shows "OFF". • Press [UP], the display shows "ON". • Press [ENTER], the display shows "SC02". You successfully downloaded the first scene. •... -
Page 49: Cleaning And Maintenance
CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year. -
Page 50: Technical Specifications
TECHNICAL SPECIFICATIONS Power supply: 100-240 V AC, 50/60 Hz ~ Power consumption: 245 W DMX control channels: DMX512 connection: 5-pin and 3-pin XLR Sound-control: via built-in microphone Flash-rate: 13 Hz Type of LEDs: 60 W, white Number of LEDs: Beam angle: 14°... - Page 51 Please note: Every information is subject to change without prior notice. 20.03.2013 © 51/51 00075664.DOC, Version 1.0...
