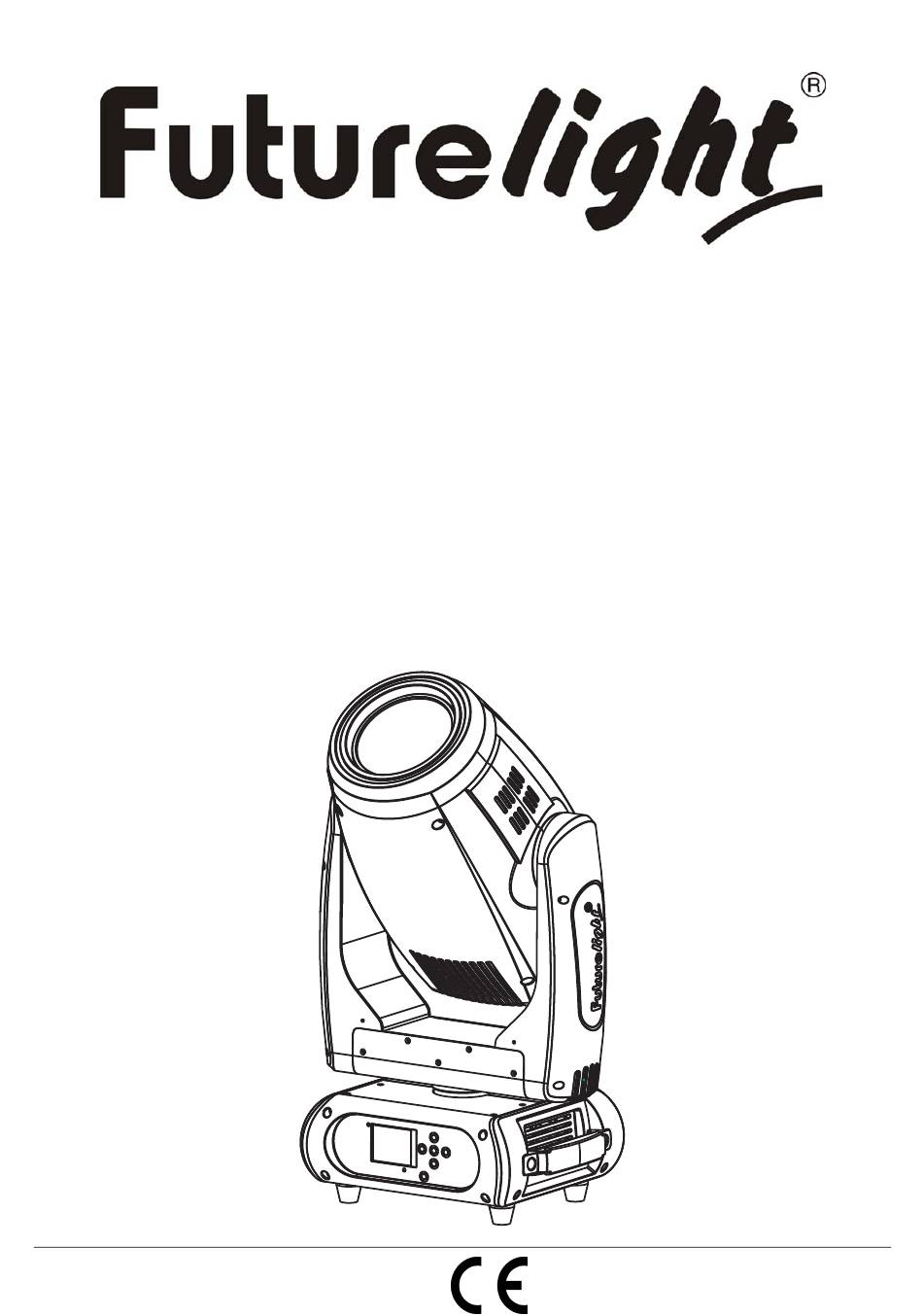

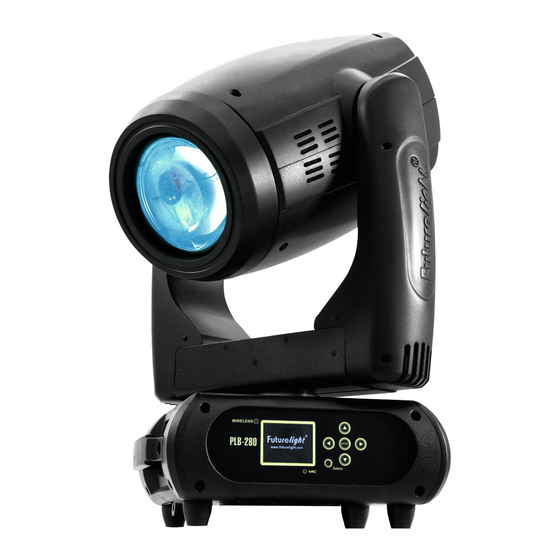

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL PLB-280 Moving-Head Spot/Beam © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Page 2: Table Of Contents
Inhaltsverzeichnis EINFÜHRUNG ..............................4 Lieferumfang ..............................4 SICHERHEITSHINWEISE ..........................5 BESTIMMUNGSGEMÄSSE VERWENDUNG ....................6 GERÄTEBESCHREIBUNG ..........................8 Features ................................. 8 Geräteübersicht .............................. 9 INSTALLATION .............................. 10 Lampeninstallation/Lampenwechsel ......................10 Einsetzen/Austauschen von Gobos ......................11 Projektormontage ............................12 Einbau des optionalen drahtlos-Empfängers für WDMX-Betrieb (FUTURELIGHT WDR-G4) ....15 Anschluss an den DMX-512 Controller / Verbindung Projektor –... - Page 3 Table of contents INTRODUCTION ............................. 39 Delivery includes ............................39 SAFETY INSTRUCTIONS ..........................40 OPERATING DETERMINATIONS ........................41 DESCRIPTION OF THE DEVICE ........................43 Features ............................... 43 Overview ..............................44 INSTALLATION .............................. 45 Installing/Replacing the lamp ........................45 Inserting/Exchanging gobos ......................... 46 Rigging .................................
-
Page 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT PLB-280 entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworben. Nehmen Sie den PLB-280 aus der Verpackung. -
Page 5: Sicherheitshinweise
SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die- ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind. -
Page 6: Bestimmungsgemässe Verwendung
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden. - Page 7 Das Gerät darf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen, Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Isolation reduzieren und zu tödlichen Stromschlägen führen. Beim Einsatz von Nebelgeräten ist zu beachten, dass das Gerät nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Nebelgerät entfernt betrieben wird.
-
Page 8: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features Verwandlungskünstler: Spot-, Beam- und Washlight vereint in einem leistungsstarken Moving-Head • Ausgestattet mit einer Osram Sirius HRI 280-W-Entladungslampe • Optionaler Drahtlos-Empfänger für WDMX-Betrieb (Wireless Solution - made in Sweden) kann nachgerüstet werden • Unterstützt RDM (Remote Device Management) •... -
Page 9: Geräteübersicht
Geräteübersicht (1) Objektivlinse (2) Projektorarm (3) Base (4) Tragegriff (5) LCD-Display (6) Mikrofon (7) Pfeil-Taste nach links (8) ESDC-Schalter (9) Pfeil-Taste nach unten (10) Enter-Taste (11) Pfeil-Taste nach oben (12) Pfeil-Taste nach rechts (13) Projektorkopf (14) 3-polige DMX-Eingangsbuchse (15) 5-polige DMX-Eingangsbuchse (16) 3-polige DMX-Ausgangsbuchse (17) 5-polige DMX-Ausgangsbuchse (18) Spannungsversorgungseingang... -
Page 10: Installation
INSTALLATION Lampeninstallation/Lampenwechsel LEBENSGEFAHR! Lampe nur bei ausgeschaltetem Gerät einsetzen! Netzstecker ziehen! Zur Installation benötigen Sie eine Osram Sirius HRI 280 W Entladungslampe. Die Lampe darf nur nach Anlegen geeigneter Schutzkleidung (Schutzbrille, Schutzhandschuhe, Schutzhelm mit Visier, Lederschurz) gewechselt werden. ACHTUNG! Die Lampe muss gewechselt werden, wenn diese beschädigt ist oder sich durch Wärme verformt hat! Die vom Hersteller angegebene Lebensdauer der Lampe darf niemals überschritten werden. -
Page 11: Einsetzen/Austauschen Von Gobos
Achtung: Bitte beachten Sie, dass die Osram Sirius HRI 280 W Lampe keine heiß-zündfähige Lampe ist. Bevor Sie die Lampe erneut zünden können, müssen Sie ca. 10 Minuten warten! Schalten Sie das Gerät niemals ein, ohne vorher alle Abdeckungen geschlossen zu haben! Einsetzen/Austauschen von Gobos LEBENSGEFAHR! Gobos nur bei ausgeschaltetem Gerät austauschen... -
Page 12: Projektormontage
Projektormontage Die Aufhängevorrichtungen des Projektors muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen. - Page 13 ACHTUNG! Montieren Sie den Projektor ausschließlich über zwei geeignete Haken. Bitte beachten Sie auch die Installationshinweise auf der Unterseite der Base. Achten Sie darauf, dass das Gerät sicher befestigt wird. Vergewissern Sie sich, dass die Verankerung stabil ist. Die Projektorbase lässt sich auf zwei verschiedene Arten montieren. Das Gerät kann direkt auf den Boden gestellt werden oder in jeder möglichen Position im Trussing...
- Page 14 Montage über die Adapterplatte Verschrauben Sie beide Haken über eine M10 Schraube und selbstsichernde Mutter mit den entsprechenden Löchern Adapterplatte. Die Haken lassen sich horizontal oder vertikal verschrauben. Führen vier Schnellverschlüsse Adapterplatte dafür vorgesehenen Öffnungen an der Geräteunterseite ein. Drehen Sie Schnellverschlüsse Uhrzeigersinn bis zum Anschlag fest.
-
Page 15: Einbau Des Optionalen Drahtlos-Empfängers Für Wdmx-Betrieb (Futurelight Wdr-G4)
Einbau des optionalen drahtlos-Empfängers für WDMX-Betrieb (FUTURELIGHT WDR-G4) ACHTUNG! Vor Einbau des Moduls das Gerät vom Netz trennen. Gefahr eines elektrischen Schlages! Installationsschritte 1. Nehmen Sie den Drahtlos-DMX-Empfänger aus der Verpackung. Das Modul besteht aus einer Stabantenne mit Gewinde, der Wireless-Platine und einem Verbindungskabel. 2. -
Page 16: Anschluss An Den Dmx-512 Controller / Verbindung Projektor - Projektor
Anschluss an den DMX-512 Controller / Verbindung Projektor – Projektor Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. -
Page 17: Anschluss Ans Netz
Während des Reset justieren sich die Motoren aus und das Gerät ist danach betriebsbereit. Stand Alone-Betrieb Der PLB-280 lässt sich im Stand Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den PLB-280 vom Controller und rufen Sie das vorprogrammierte Programm auf. Bitte beachten Sie weitere Hinweise unter Control Board. -
Page 18: Dmx-Protokoll
Bitte beachten Sie: Schalten Sie das Gerät ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Werden keine Daten empfangen, blinkt das Display. Die Meldung erscheint: -wenn kein XLR-Kabel (DMX Signalkabel vom Controller) in die DMX-Eingangsbuchse des Gerätes gesteckt wurde. - Page 19 Schließender Puls-Effekt 00 1F Geschlossen 32 223 20 DF 13% 87% Strobe-Effekt mit zunehmender Geschwindigkeit 224 255 E0 FF 88% 100% Offen Strobe-Effekt über Zufallsgenerator 00 1F Geschlossen 32 223 20 DF 13% 87% Strobe-Effekt mit zunehmender Geschwindigkeit 224 255 E0 FF 88% 100% Offen Shutter, Strobe 00 1F...
- Page 20 198 206 C6 CE 78% 81% Position 11 207 215 CF D7 81% 84% Position 11/Position 12 216 224 D8 E0 85% 88% Position 12 225 233 E1 E9 88% 91% Position 12/Position 13 234 242 EA F2 92% 95% Position 13 243 255 F3 FF 95% 100% Position 13/Offen...
- Page 21 152 163 98 A3 60% 64% Position 8 164 175 A4 AF 64% 69% Position 9 176 187 B0 BB 69% 73% Position 10 188 199 BC C7 74% 78% Position 11 200 211 C8 D3 78% 83% Position 12 212 223 D4 DF 83% 87% Position 13 Rainboweffekt vorwärts...
- Page 22 11 13 Position 5 14 16 Position 6 17 19 Position 7 1A 1C 10% 11% Position 8 1D 30 11% 19% Position 9 Blackout bei Gobowechsel 31 32 19% 20% Beam offen 33 35 20% 21% Spot offen 36 38 21% 22% Position 1 39 3B 22% 23% Position 2...
- Page 23 Rotierendes Goborad vorwärts 00 07 Stopp 255 08 FF 3% 100% Mit zunehmender Geschwindigkeit Rotierendes Goborad rückwärts 00 07 Stopp 255 08 FF 3% 100% Mit zunehmender Geschwindigkeit Bewegungsmakro vorwärts & Bewegungsmakro vorwärts mit Blackout 255 00 FF 0% 100% Mit zunehmender Geschwindigkeit Bewegungsmakro rückwärts &...
- Page 24 Rotierendes Goborad vorwärts 00 07 Stopp 255 08 FF 3% 100% Mit zunehmender Geschwindigkeit Rotierendes Goborad rückwärts 00 07 Stopp 255 08 FF 3% 100% Mit zunehmender Geschwindigkeit Gobowechsel an jeder Position 255 00 FF 0% 100% Positionierung von 0 - 360 Grad Statisches Goborad, Gobo-Shake Normaler Gobowechsel 00 02...
- Page 25 118 127 76 7F 46% 50% Position 4 128 137 80 89 50% 54% Position 5 138 147 8A 93 54% 58% Position 6 148 157 94 9D 58% 62% Position 7 158 167 9E A7 62% 65% Position 8 168 177 A8 B1 66% 69% Position 9 178 187 B2 BB 70% 73%...
- Page 26 Autofokus 255 00 FF 0% 100% Allmähliche Feineinstellung v. 2 - 10° oder 5,5 - 23° Reset, Displaysteuerung 00 07 Keine Funktion 08 0F Reset Alle 10 17 Reset PAN/TILT 18 1F Reset Farben 20 27 13% 15% Reset Gobos 28 2F 16% 18% Keine Funktion 23 14...
-
Page 27: Control Board
Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, das vorprogrammierte Programm abspielen oder ein Reset durchführen. Drücken Sie die Enter-Taste, so dass sich das Display einschaltet. Durch Drücken der geeigneten Pfeil- Taste (nach unten, nach oben, nach links und nach rechts) können Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie die Enter-Taste. - Page 28 Mic Sens 0~99%, 60% Mikrofonempfindlichkeit Auto-Modus wenn kein Close/Hold/Auto/Music No Signal Temperatureinheit zw. °C Temperature C/F Celsius/Fahrenheit und °F umschalten Fans Mode Auto Speed /High Speed Lüfter Betriebsart einst. Hibernation OFF, 01M-99M, 15M Standby-Modus UI Set 02M-60M, 02M Display-Abschaltung Backlight...
-
Page 29: Connect
Connect Einstellen der DMX-Startadresse Mit dieser Funktion können Sie die DMX-Startadresse über das Control Board einstellen. • Wählen Sie “DMX Address” durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste und stellen Sie die DMX-Adresse durch Drücken der Up/Down-Tasten ein. •... -
Page 30: Set
Lamp information Mit dieser Funktion lassen sich die anliegende Spannung, der Strom und die Leistung der Hochdruck- Entladungslampe auslesen. Temperatur Innentemperatur Temperaturangabe im Inneren des Projektorkopfes (nahe CMY-Filter) in Grad Celsius/Grad Fahrenheit. Lüftergeschwindigkeit Mit dieser Funktion lässt sich die aktuelle Lüftergeschwindigkeit auslesen. Auf dem Display erscheint “XXXX”, “X“... - Page 31 Auto-Modus wenn kein DMX Mit der Funktion "No Signal“ lassen sich verschiedene Modi einstellen, wenn kein DMX-Signal empfangen wird. • Wählen Sie "Close, Hold, Auto oder Music" durch Drücken der Up/Down-Tasten. • Drücken Sie die Up/Down-Taste, um "Close", "Hold", "Auto" oder "Music" auszuwählen. •...
-
Page 32: Program
Fixture ID Mit dieser Funktion können Sie diverse Menüpunkte per RDM abrufen. Das Gerät unterstützt RDM. Die Abkürzung RDM steht für "Remote Device Management" und macht eine Fernabfrage bzw. Fernsteuerung der an den DMX-Bus angeschlossenen Geräte möglich. Der DMX-RDM- Standard ist als ANSI-Norm E1.20-2006 durch die ESTA spezifiziert und eine Erweiterung des DMX512- Protokolls. - Page 33 Szenen automatisch aufzeichnen Das Gerät verfügt über einen internen DMX-Recorder, mit dem sich programmierte Szenen aus dem DMX- Controller auf das Gerät übertragen lassen. Stellen Sie die gewünschten Szenen-Nummern über die Up/Down-Tasten ein (von – bis). Wenn Sie nun die Szenen auf Ihrem Controller aufrufen, werden diese automatisch auf das Gerät übertragen.
-
Page 34: Fehlermeldungen
Beispiel: Programm 2 enthält die Szenen: 10, 11, 12, 13; Programm 4 enthält die Szenen: 8, 9, 10 und Programm 6 enthält die Szenen: 12, 13, 14, 15 Chase Part 1 ist Programm 2; Chase Part 2 ist Programm 3; Chase Part 3 ist Programm 6 Die 3 Slave-Gruppen durchlaufen das Auto Programm in bestimmten Zeitabschnitten, wie die folgende Abbildung zeigt:... -
Page 35: Sicherungswechsel
3) Mechanisch bewegte Teile wie Achsen, Ösen u. Ä. dürfen keinerlei Verschleißspuren zeigen (z.B. Materialabrieb oder Beschädigungen) und dürfen sich nicht unwuchtig drehen. 4) Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z.B. poröse Leitungen) oder Ablagerungen aufweisen. Weitere, auf den jeweiligen Einsatzort und die Nutzung abgestimmte Vorschriften werden vom sachkundigen Installateur beachtet und Sicherheitsmängel behoben. -
Page 36: Technische Daten
SOMMER CABLE DMX Kabel XLR 5pol 5m sw Hicon Best.-Nr. 3030746L SOMMER CABLE DMX Kabel XLR 5pol 5m sw Neutrik Best.-Nr. 3030747E FUTURELIGHT WDR-G4 Drahtlos-DMX-Empfänger Einbau Best.-Nr. 51834021 FUTURELIGHT MP-8 Adapterplatte Best.-Nr. 51836992 ROADINGER Flightcase 2x PLB-280 Best.-Nr. 31005094 36/72 00092351, Version 1.1... - Page 37 37/72 00092351, Version 1.1...
-
Page 38: Konformität
KONFORMITÄT Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 12.05.2016 © 38/72 00092351, Version 1.1... -
Page 39: Introduction
- pass this manual on to every further owner or user of the product - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a FUTURELIGHT PLB-280. You will see you have acquired a powerful and versatile device. Unpack your PLB-280. -
Page 40: Safety Instructions
SAFETY INSTRUCTIONS CAUTION! Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires! This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in this user manual. -
Page 41: Operating Determinations
running, the device must be checked by a specialist if the liquid has reduced any insulation. Reduced insulation can cause mortal electrical shock. There must never be any objects entering into the device. This is especially valid for metal parts. If any metal parts like staples or coarse metal chips enter into the device, the device must be taken out of operation and disconnected immediately. - Page 42 This device must only be operated in an altitude between -20 and 2000 m over NN. Never use the device during thunderstorms. Over voltage could destroy the device. Always disconnect the device during thunderstorms. - - -m The symbol determines the minimum distance from lighted objects. The minimum distance between light-output and the illuminated surface must be more than this value.
-
Page 43: Description Of The Device
DESCRIPTION OF THE DEVICE Features Quick-change artist: Spot, beam and wash-light combined in one high-power Moving Head • Equipped with an Osram Sirius HRI 280 W discharge lamp • Upgrade via optional wireless receiver module for WDMX operation (Wireless Solution - made in Sweden) •... -
Page 44: Overview
Overview (1) Objective-lens (2) Yoke (3) Base (4) Carrying handle (5) LCD display (6) Microphone (7) Arrow button left (8) ESDC switch (9) Arrow button down (10) Enter button (11) Arrow button up (12) Arrow button right (13) Projector head (14) 3-pin DMX input socket (15) 5-pin DMX input socket (16) 3-pin DMX output socket... -
Page 45: Installation
INSTALLATION Installing/Replacing the lamp DANGER TO LIFE! Only install the lamp with the device switched off! Unplug from mains before! For the installation, you need one Osram Sirius HRI 280 W discharge lamp. The lamp must only be changed when wearing appropriate protective clothing (protection glasses, protection gloves, helmet with sight, leather apron). -
Page 46: Inserting/Exchanging Gobos
Attention: Please note, the Osram Sirius HRI 280 W lamp is not a hot-restrike type. You must wait approximately 10 minutes before you can attempt to strike the lamp once it has been turned off! Do not operate this device with opened cover! Inserting/Exchanging gobos DANGER! Install the gobos with the device switched off only. -
Page 47: Rigging
Rigging The installation of the projector has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. The installation must always be secured with a secondary safety attachment, e.g. an appropriate catch net. This secondary safety attachment must be constructed in a way that no part of the installation can fall down if the main attachment fails. - Page 48 The fixture’s base enables to be mounted in two ways. The Moving-Head can be placed directly on the stage floor or rigged in any orientation on a truss without altering its operation characte- ristics (see the drawing). For overhead use (mounting height >100 cm), always install an appropriate safety bond.
- Page 49 Installation via the adapter plate Screw both clamps via a M10 screw self-locking onto respective holes in the adapter plate. The clamps may either be installed horizontally or vertically. Insert the four quick-lock fasteners adapter plate into respective holes on the bottom of the device.
-
Page 50: Installation Of The Optional Wireless Receiver For Wdmx-Operation (Futurelight Wdr-G4)
Installation of the optional wireless receiver for WDMX-operation (FUTURELIGHT WDR-G4) CAUTION! Prior to installation, disconnect the device from the mains. Risk of electric shock! Installation steps 1. Remove the wireless DMX receiver from the packaging. The module consists of a threaded rod antenna, a wireless PCB and a connecting cable. -
Page 51: Dmx-512 Connection / Connection Between Fixtures
DMX-512 connection / connection between fixtures The wires must not come into contact with each other, otherwise the fixtures will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Only use a DMX-cable and 3-pin or 5-pin XLR-plugs and connectors in order to connect the controller with the fixture or one fixture with another. -
Page 52: Connection With The Mains
The Control Board allows you to assign the DMX starting address, which is defined as the first channel from which the PLB-280 will respond to the controller. If you set, for example, the address in the 23 channel mode to channel 24, the PLB-280 will use the channel 24 to 46 for control. -
Page 53: Dmx-Protocol
Note: After switching on, the device will automatically detect whether DMX 512 data is received or not. If there is no data received at the DMX-input, the display will flash. This situation can occur if: - the XLR plug (cable with DMX signal from controller) is not connected with the input of the device. - the controller is switched off or defective, if the cable or connector is defective or the signal wires are swap in the input connector. - Page 54 Closing pulse effect 00 1F Close 32 223 20 DF 13% 87% Strobe effect with increasing speed 224 255 E0 FF 88% 100% Open Random strobe effect 00 1F Close 32 223 20 DF 13% 87% Strobe effect with increasing speed 224 255 E0 FF 88% 100% Open Shutter, strobe...
- Page 55 198 206 C6 CE 78% 81% Position 11 207 215 CF D7 81% 84% Position 11/position 12 216 224 D8 E0 85% 88% Position 12 225 233 E1 E9 88% 91% Position 12/position 13 234 242 EA F2 92% 95% Position 13 243 255 F3 FF 95% 100% Position 13/open...
- Page 56 152 163 98 A3 60% 64% Position 8 164 175 A4 AF 64% 69% Position 9 176 187 B0 BB 69% 73% Position 10 188 199 BC C7 74% 78% Position 11 200 211 C8 D3 78% 83% Position 12 212 223 D4 DF 83% 87% Position 13 Forwards rainbow effect...
- Page 57 0E 10 Position 4 11 13 Position 5 14 16 Position 6 17 19 Position 7 1A 1C 10% 11% Position 8 1D 30 11% 19% Position 9 Blackout at gobo-change 31 32 19% 20% Beam open 33 35 20% 21% Spot open 36 38 21% 22% Position 1...
- Page 58 255 00 FF 0% 100% Positioning from 0 - 360 degrees Rotating gobo-wheel forwards 00 07 Stop 255 08 FF 3% 100% With increasing speed Rotating gobo-wheel backwards 00 07 Stop 255 08 FF 3% 100% With increasing speed Motion macro forwards & motion macro forwards with blackout 255 00 FF 0% 100%...
- Page 59 238 255 EE FF 93% 100% S/F Position 14 Rotating gobo-wheel forwards 00 07 Stop 255 08 FF 3% 100% With increasing speed Rotating gobo-wheel backwards 00 07 Stop 255 08 FF 3% 100% With increasing speed Gobo-change at every position 255 00 FF 0% 100% Positioning from 0 - 360 degrees...
- Page 60 108 117 6C 75 42% 46% Position 3 118 127 76 7F 46% 50% Position 4 128 137 80 89 50% 54% Position 5 138 147 8A 93 54% 58% Position 6 148 157 94 9D 58% 62% Position 7 158 167 9E A7 62% 65% Position 8 168 177 A8 B1 66% 69%...
- Page 61 255 00 FF 0% 100% Gradual adjustment from 2 - 10° or 5.5 - 23° Auto Focus 255 00 FF 0% 100% Gradual adjustment from 2 - 10° or 5.5 - 23° fine Reset, display control 00 07 No function 08 0F Reset all motors 10 17...
-
Page 62: Control Board
Control Board The Control Board offers several features: you can simply set the starting address, run the pre-programmed program or make a reset. The main menu is accessed by pressing Enter until the display is lit. Browse through the menu by pressing the arrow buttons (up, down, left, right). - Page 63 Fans Mode Auto Speed /High Speed Fans mode select Hibernation OFF, 01M-99M, 15M Standby mode Backlight 02M-60M, 02M Display shutoff time Display reverse 180 Flip Display ON/OFF degree Display Bright 00-31 10 Display Brightness Brand Show ON/OFF Show brand name Key Lock ...
-
Page 64: Connect
Connect DMX address setting With this function, you can adjust the desired DMX-address via the Control Board. • Select “DMX Address“ by pressing Up or Down. • Press the Enter-button, adjust the DMX address by pressing Up or Down. • Press the Enter-button to confirm. Wireless Upgrade via optional wireless receiver module for WDMX operation (Wireless Solution - made in Sweden). -
Page 65: Set
Temperature Near lamp Temp With this function you can display the temperature in the projector-head (near CMY-filter) in degree Celsius/degree Fahrenheit. Fan speed With this function you can display the current fan speed. The display shows “XXXX”, “X“ stands for RPM. Initial status With this function, you can display with which value the respective channels will start. - Page 66 Select temperature designation With this function you can select the temperature designation. • Select “Temperature C/F” by pressing Up or Down. • Press Up or Down to select the desired degree between “Celsius” and “Fahrenheit”. • Press the Enter-button to confirm. Adjust ventilation fans mode With this function, you can adjust the ventilation fans mode.
-
Page 67: Program
RDM is integrated in DMX without influencing the connections. The RDM-data is transmitted via the standard XLR-poles 1 and 2 – new DMX-cables are not necessary. RDM ready and conventional DMX devices can be operated in one DMX line. The RDM protocol sends own packages in the DMX512 data feed and does not influence conventional devices. - Page 68 Excursion: A Master unit can send up to 3 different data groups to the Slave units, i.e. a Master unit can start 3 different Slave units, which run 3 different programs. The Master unit sends the 3 program parts in a continuous loop. The Slave unit receives data from the Master unit according to the group which the Slave unit was assigned to.
-
Page 69: Error Messages
Example: Program 2 includes scenes: 10, 11, 12, 13; Program 4 includes scenes: 8, 9, 10 and Program 6 includes scenes: 12, 13, 14, 15 Chase Part 1 is Program 2; Chase Part 2 is Program 3; Chase Part 3 is Program 6 The 3 Slave groups run the Auto Program in certain time segments, as shown in the following picture: Error Messages When you turn on the fixture, it will make a reset first. -
Page 70: Replacing The Fuse
3) Mechanically moved parts like axles, eyes and others must not show any traces of wearing (e.g. material abrading or damages) and must not rotate with unbalances. 4) The electric power supply cables must not show any damages, material fatigue (e.g. porous cables) or sediments. -
Page 71: Technical Specifications
TECHNICAL SPECIFICATIONS Power supply: 100-240 V AC, 50/60 Hz ~ Power consumption: 360 W DMX control channels: 14/16/20/23 DMX512 connection: 5-pin and 3-pin XLR Sound-control: via built-in microphone Flash-rate: 20 Hz Beam angle: 2-10° (Beam mode), 5.5-23° (Spot mode) Color-wheel: 13 dichroic filters plus open Rotating gobo-wheel: 9 gobos and open... - Page 72 Please note: Every information is subject to change without prior notice. 12.05.2016 © 72/72 00092351, Version 1.1...
