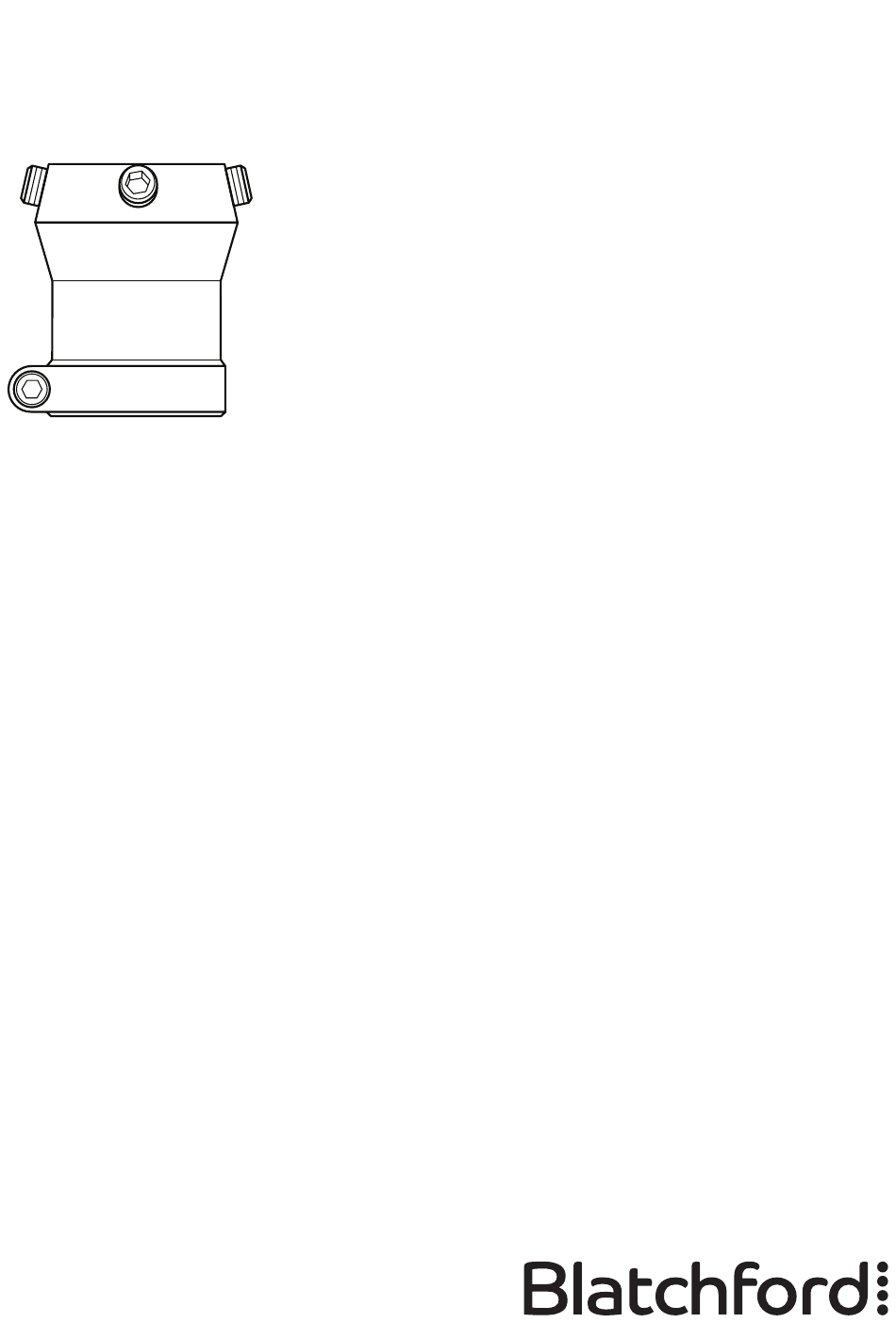

� 30 mm Tube Clamp Adapter
with Female Pyramid
Instructions for Use
AK30M1
EN
Instructions for Use
SL
Navodila za uporabo
BG
Инструкции за употреба
HR
Upute za uporabu
SK
Návod na použitie
HU
Használati útmutató
EL
Οδηγίες χρήσης
LV
Lietošanas pamācība
LT
Naudojimo instrukcija
ET
Kasutusjuhend
2
11
20
29
38
47
56
65
74
83
PK2
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Blatchford AK30M1
Summary of Contents for Blatchford AK30M1
- Page 1 � 30 mm Tube Clamp Adapter with Female Pyramid Instructions for Use AK30M1 Instructions for Use Navodila za uporabo Инструкции за употреба Upute za uporabu Návod na použitie Használati útmutató Οδηγίες χρήσης Lietošanas pamācība Naudojimo instrukcija Kasutusjuhend...
-
Page 2: Table Of Contents
Contents Contents .................................2 1 Description and Intended Purpose ........................3 2 Safety Information ..............................4 3 Construction ................................5 4 Function ..................................5 5 Maintenance ................................6 6 Limitations on Use ..............................7 7 Fitting Advice ................................8 8 Technical Data ................................9 9 Ordering Information ..............................9 938252PK2/1-0121... -
Page 3: Description And Intended Purpose
This device is to be used exclusively for lower limb prosthetic fittings, intended for a single user. The device is used to connect a �30 mm tube securely to a Blatchford male pyramid, and allows for angular and rotational adjustment. -
Page 4: Safety Information
2 Safety Information This warning symbol highlights important safety information which must be followed carefully. Any changes in the performance or The user must not adjust or tamper function of the limb, e.g. excessive the device with the setup of play or unusual noises, should be The user is advised to contact their immediately reported to your service... -
Page 5: Construction
• Clamp Screw Plated steel • Clamp Screw Washer Plated steel • Set Screws Plated steel (x4) Component Identification Set Screws Blatchford Male Pyramid 15 Nm Female Pyramid Clamp Screw Washer Clamp Screw Tube (Pylon) 30 mm diameter 10 Nm... -
Page 6: Maintenance
5 Maintenance Visually check the device regularly. Report any changes in performance of this device to the practitioner/service provider e.g. unusual noises or significant wear. Inform the practitioner/service provider of any changes in body weight and/or activity level. Cleaning Use a damp cloth and mild soap to clean outside surfaces. DO NOT use aggressive cleansers. The remaining instructions in this section are for practitioner use only. -
Page 7: Limitations On Use
6 Limitations on Use Intended Life A local risk assessment should be carried out based upon activity and usage. Lifting Loads User weight and activity is governed by the stated limits. Load carrying by the user should be based on a local risk assessment. Environment This device is waterproof to a maximum depth of 1 meter. -
Page 8: Fitting Advice
7 Fitting Advice The instructions in this section are for practitioner use only. Position as close as practical to the build line. Set Screws 15 Nm Clamp Screw 10 Nm Symptom Solution A recurring noise occurs at the device Check security of all alignment screws and interfaces. -
Page 9: Technical Data
92 g (3 oz) Activity Level: 1–4 145 kg (320 lb)/1–4 Maximum User Weight: 150 kg (330 lb)/1–3 Proximal— female pyramid (Blatchford) Attachment Type: Distal—30 mm diameter tube 360 ° axial rotation Range of Adjustment: ±7 ° tilt from vertical... - Page 10 Medical Device Single Patient – multiple use Compatibility Combination with Blatchford branded products is approved based on testing in accordance with relevant standards and the MDR including structural test, dimensional compatibility and monitored field performance. Combination with alternative CE marked products must be carried out in view of a documented local risk assessment carried out by a Practitioner.
-
