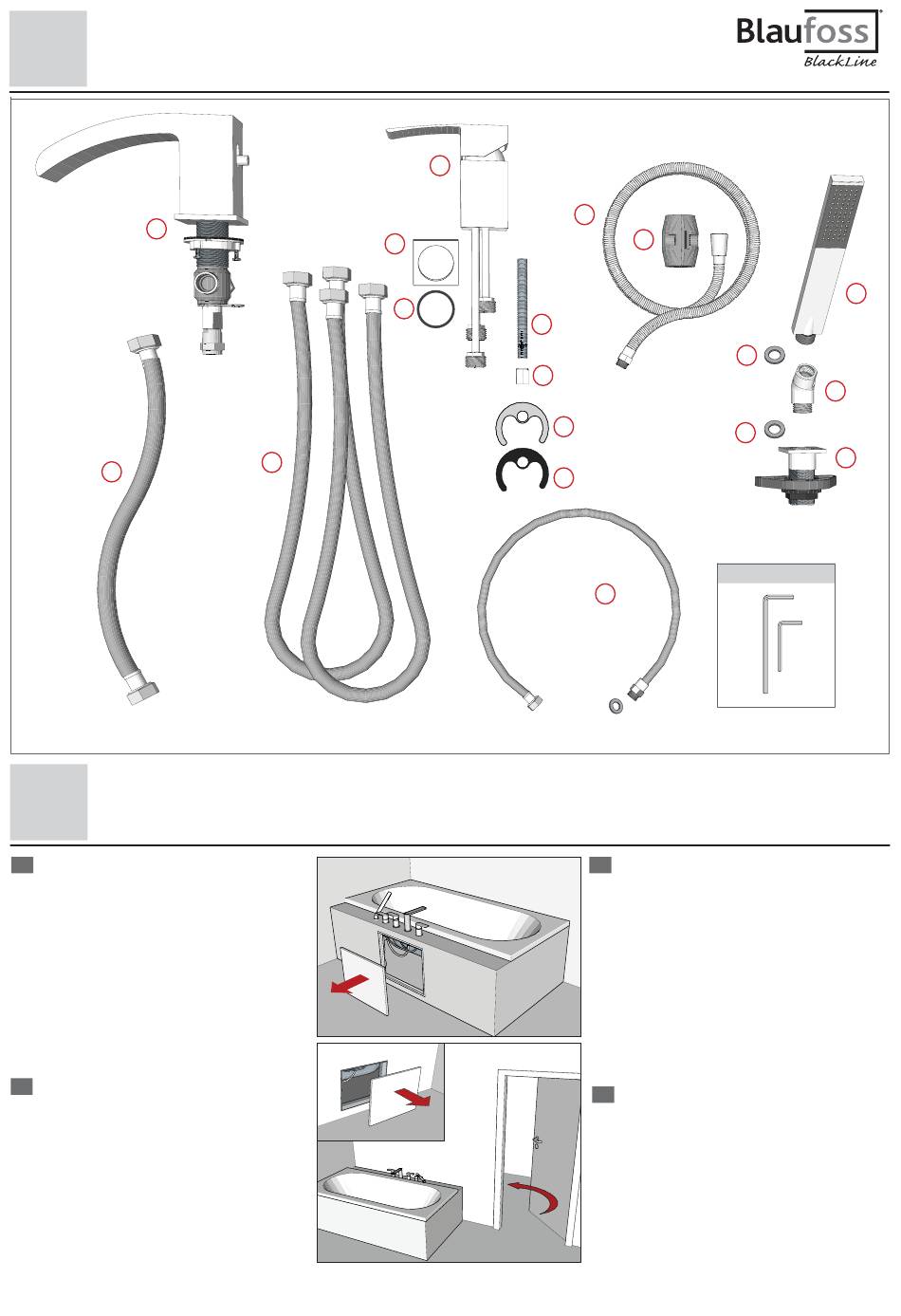

Parts list
0
Lijst van onderdelen
Liste des piéces
Teile
A
P
1/2" ~ 400mm
Installation requirements
1
Installatie vereisten
Exigences d'installation
Installationsanforderungen
EN
A rim-mounted bath faucet must be accessible for
inspection / maintenance. You can achieve this by
placing the bath tap on the outer side of the bath
housing and to install a inspection hatch (1).
When you choose to install the bath tap on the
wall side of the bath-housing, a inspection hatch
in an adjacent room can provide acces to the bath
faucet components (2).
NL
Een badrandkraan dient voor inspectie/on-
derhoud steeds bereikbaar te zijn. Dit kunt u
realiseren door de badkraan langs buitenkant van
de badomkasting te plaatsen en deze te voorzien
van een inspectieluik. (1).
Wanneer u opteert voor de plaatsing van de
badkraan tegen de muur kunt u in een aanpalend
vertrek een gelijkaardig inspectieluik voorzien.(2).
B
C
D
Q
1/2" ~ 800mm
1
2
15x1M x 1/2"F ~ 1500mm
M
O
E
F
G
H
N
15x1M x 15x1F ~ 600mm
FR
Les robinets placés sur le bord de la
baignoire doivent toujours être accessibles pour
l'inspection/l'entretien. Pour ce faire, vous pouvez
placer le robinet de la baignoire sur le côté
extérieur du tablier de la baignoire et prévoir une
trappe d'inspection (1).
Si vous décidez d'installer le robinet de la
baignoire contre le mur, vous pouvez prévoir une
trappe d'inspection du même type dans une pièce
adjacente (2).
DU
Eine Armatur auf dem Badewannenrand muss für
eine Inspektion/Wartung stets zugänglich sein.
Zu diesem Zweck wird der Zulauf der Badewan-
nenarmatur am besten an der Außenseite der
Badewanne installiert und mit einer Revision-
sklappe versehen. (1).
Wenn der Zulauf an der Wand platziert wird,
sollten Sie versuchen, an der anderen Seite der
Wand einen entsprechenden Zugang mit einer
Revisionsklappe einzurichten. (2).
L
J
K
J
I
