Altair, HeliQ, HeliQ with
Power Traverse, Roomer S
Service Manual/Servicemanual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Altair and is the answer not in the manual?

Questions and answers

Related Manuals for human care Altair

Summary of Contents for human care Altair

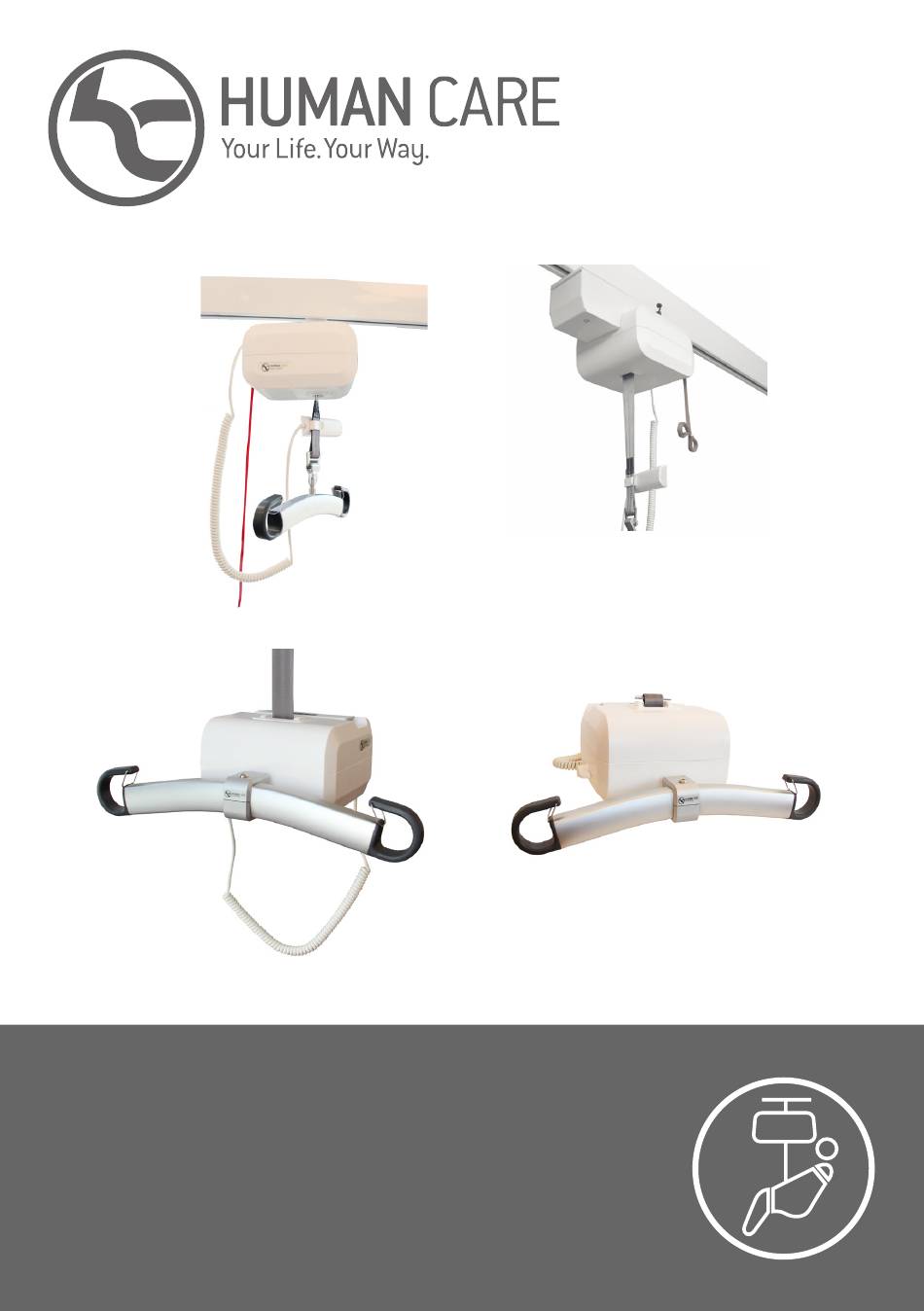

  • Page 1 Altair, HeliQ, HeliQ with Power Traverse, Roomer S Service Manual/Servicemanual...

  • Page 2: Table Of Contents

    Opening the lift - Altair Öppna lyften – Altair Closing the lift - Altair Stänga lyften – Altair Reseting the service alarm – Altair Återställa servicelarm – Altair Changing the belt - Altair Byta bältet – Altair Changing the battery - Altair Byta batteri –...

  • Page 3: Exploded View - Altair

    Exploded view - Altair All spare parts for the overhead lifts are sold as a kits. circled and pointed parts shows the kits that are available. Detailed list with included parts is shown at the next page. www.humancaregroup.com...

  • Page 4: Spare Part Kits

    3M VHB 5930 Double sided adhesive tape 71450 Battery overhead lift - kit CT2.3-12_Battery 3M VHB 5930 Double sided adhesive tape 71466 Beltstop sensor Altair HeliQ - kit Beltstop sensor with 350 cable Belttension guard sensor 1 Spring Belt Tension Guard Washer Plastic BTG Washer-LB-A-4816...
  • Page 5 - kit 71456 Spring leg hook Altair Roomer Spring S - kit 71457 Hand control Altair Roomer S - kit Hand control Altair Roomer S Strain Relief Clamp cc12 Screw PT WN1452 K30x10 FZB 71462 Screw holder Altair HeliQ - kit...

  • Page 6: Opening The Lift - Altair

    Opening the lift - Altair 1. Activate the emergency stop. 4. Untighten the two screws with a torx screwdriver (TX10) holding the covers together (about 6-7 laps or until it´s loosened). The screws are located at the bottom of the holes for the rubber feet/plastic.

  • Page 7: Closing The Lift - Altair

    3. Follow the steps 1-6 in the “opening the lift chapter” in reverse. Reseting the service alarm – Altair After the service is finished the service alarm should be reset. • Connect the lift to a computer thru “Data and service application”.

  • Page 8: Changing The Belt - Altair

    Changing the belt - Altair The belt can be changed without removing the 4. Create a big loop. belt outlet. Follow the steps 1-5 in the “opening the lift chapter”. 1. Re-activate the emergency stop. 2. Unscrew the Opto-switch for the belt tension guard and turn it 90°...
  • Page 9 7. Use the spatula again to get the end of the belt with the small pin out. 8. Return the belt roll with the up button on the hand control. Grab the belt. 9. Remove the pin, the belt is now loose. 10.

  • Page 10: Changing The Battery - Altair

    Changing the battery - Altair The battery pack consists of two 12 V, 2.3 Ah, 4. Lift up the battery pack from the lift. lead type batteries. The lifetime is up to 5 years depending on charging and usage. Replacing the battery: 1.

  • Page 11: Changing The Hand Control - Altair

    Changing the hand control - Altair 1. Follow the steps 1-6 in the “opening the lift 4. Remove the rubber seal from the cover. chapter”. 2. Remove the connector on the hand control cable from the circuit board (PCB) by pressing on the small plastic lock on the left side.

  • Page 12: Exploded View - Heliq

    Exploded view - HeliQ All spare parts for the overhead lifts are sold as a kits. circled and pointed parts shows the kits that are available. Detailed list with included parts is shown at the next page. 12 12 www.humancaregroup.com...

  • Page 13: Spare Part Kits - Heliq

    3M VHB 5930 Double sided adhesive tape 71450 Battery overhead lift - kit CT2.3-12_Battery 3M VHB 5930 Double sided adhesive tape 71466 Beltstop sensor Altair HeliQ - kit Beltstop sensor with 350 cable Belttension guard sensor 1 Spring Belt Tension Guard Washer Plastic BTG Washer-LB-A-4816...
  • Page 14 71483 Lift belt overhead lift - kit Lift belt 71467 Belt roll Altair HeliQ - kit Screw MC6S M6x16 A2 Belt Roll Altair HeliQ Shaft Belt Roll Altair HeliQ Washer roll 71455 Spring hanger bar overhead lift - kit...

  • Page 15: Opening The Lift - Heliq

    Opening the lift - HeliQ 1. Activate the emergency stop. 4. Untighten the two screws with a torx screwdriver (TX10) holding the covers together. 5. Turn the lift around and remove the cover 2. Remove the top plate screws using a 5 mm by angle it a bit towards the opposite side of Allen key.

  • Page 16: Closing The Lift - Heliq

    Closing the lift - HeliQ 1. Make sure that all cables are connected as Don’t forget the cover plugs! they were when opeing the lift. 2. Make sure no cables are pinched between Remember to attach all cables before the covers. closing the lift! 3.

  • Page 17: Changing The Belt - Heliq

    Changing the belt - HeliQ The belt can be changed without removing the 4. Create a big loop. belt outlet. Follow the steps 1-5 in the “opening the lift chapter”. 1. Re-activate the emergency stop. 2. Unscrew the Opto-switch for the belt tension guard and turn it 90°...
  • Page 18 7. Use the spatula again to get the end of the 9. Remove the pin and the belt is loose. belt with the small pin out. 9. To insert the new belt, do the steps in reverse. After the new belt is assembled. Make sure to position the opto-switch to it´s starting position! 8.

  • Page 19: Changing The Battery - Heliq

    Changing the battery - HeliQ The battery pack consists of two 12 V, 2.3 Ah, 4. Lift up the battery pack from the lift. lead type batteries. The lifetime is up to 5 years depending on charging and usage. Replacing the battery: 1.

  • Page 20: Changing The Hand Control - Heliq

    Changing the hand control - HeliQ 1. Follow the steps 1-6 in the “opening the lift 4. Remove the rubber seal from the cover. chapter”. 2. Remove the connector on the hand control cable from the circuit board (PCB) by pressing on the small plastic lock on the left side.

  • Page 21: Exploded View - Roomer S

    Exploded view - Roomer S Shaft Belt Roll Bushing for belt ro Belt roll cpl Screw MC6S M6x1 Pos. no Qty. Shaft Belt Roll Bushing for belt roll shaft Belt roll CCW cpl Screw MC6S M6x16 A2 Pos. no Qty. Article All spare parts for the overhead lifts are sold as a kits.

  • Page 22: Spare Part Kits - Roomer S

    Spare part kits - Roomer S Kit number Part no. Spare parts kit Included in kit Quantity (exploded of pieces view) in kit 71460 Top cover Roomer S - kit Screw PT WN1452 K30x40 fzb Top cover Roomer S 71445 Foot Portable lift - kit Foot portable lift 71446...
  • Page 23 Shaft Belt Roll 71456 Spring leg hook Altair Roomer Spring S - kit 71457 Hand control Altair Roomer S - kit Hand control portable lifts Strain Relief Clamp cc12 Screw PT WN1452 K30x10 FZB not in view 71470 Charger Europe, overhead...

  • Page 24: Opening The Lift - Roomer S

    Opening the lift - Roomer S 1. Activate the emergency stop. 4. Untighten the two screws (TX10) holding the covers together. The screws are located at the bottom of the holes for the rubber feet. 2. Turn the lift upside down. Be careful with the belt stop sensor.

  • Page 25: Closing The Lift - Roomer S

    Closing the lift - Roomer S 1. Make sure that all cables are connected as they were before. 2. Make sure no cables are pinched. 3. Follow the steps 1-6 in the “opening the lift chapter” in reverse. Remember to attach the battery cable before closing the lift! Don´t forget the rubber feet! Reseting service alarm –...

  • Page 26: Changing The Hand Control - Roomer S

    Changing the hand control - Roomer S 1. Follow the steps 1-6 in the “opening the lift the cable to the left side like in pictures chapter”. below. 2. Remove the connector on the hand control cable from the circuit board (PCB) by pressing on the small plastic lock on the top.

  • Page 27: Changing The Belt - Roomer S

    Changing the belt - Roomer S The belt can be changed without removing the 5. Use the roomer S switch or the hand control belt outlet. to turn the belt roll and grab the loop. 1. Drag the unlocked belt out all the way from the belt roll counter.
  • Page 28 7. Remove the pin and the belt is loose. 8. If you need to remove booth belts, do the same on the opposite side. 9. Insert the new belt/belts through the belt outlet as shown in the picture below. Note! Make sure the black tags on both belts are facing each other.

  • Page 29: Changing The Battery - Roomer S

    Changing the battery - Roomer S The battery pack consists of two 12 V, 2.3 Ah, 3. Now - disconnect the battery cables located lead type batteries. The lifetime is up to 5 years on the battery. depending on charging and usage. Replacing the battery: 1.
  • Page 30 5. Fit the new batteries and re-connect the cables. Make sure the batteries are connected the same way as before. The batteries connectors from the circuit board and the battery terminals are color coded. Cables from emergency stop can be connected in any order.

  • Page 31: Sprängskiss - Altair

    Servicemanual Sprängskiss - Altair Alla reservdelar för taklyftarna säljs som kit. Inringade och utpekade delar visar vilka kit som är tillgängliga. Detaljerad lista med vad som ingår i varje kit visas på nästa sida. www.humancaregroup.com...

  • Page 32: Reservdelskit - Altair

    Screw PT WN1452 K30x40 FZB Top cover Altair 71445 Fötter portabel lyft - kit Foot portable lift 71463 Övre brytare Altair HeliQ - kit Belt guide Altair HeliQ Belt stop switch Belt idler shaft Screw MC6S M6x16 A2 71449 Batteri taklyft - kit 2 st CT2.3-12_Battery...
  • Page 33 71457 Handkontroll portabel lyft - kit Hand control Altair Roomer S Strain Relief Clamp cc12 Screw PT WN1452 K30x10 FZB 71462 Screw holder Altair HeliQ - kit Screw Holder Ej i sprängskiss 71470 Laddare Europe, taklyft - kit Battery Charger...

  • Page 34: Öppna Lyften - Altair

    Öppna lyften – Altair 1. Aktivera nödstoppet. torxskruvmejsel (TX10, cirka 6-7 varv tills skruvarna är lösa). Skruvarna finns i botten av hålen där gummifötterna sitter. 2. Vänd lyften försiktigt upp-och-ner. Var försiktig med bältstoppsensorn. 5. Vänd tillbaka lyften och ta bort kåpan genom att böja det lite framåt mot bygeln...

  • Page 35: Stänga Lyften - Altair

    Stänga lyften – Altair 1. Se till att alla kablar är kopplade på samma Glöm inte gummifötterna! sätt som när du öppnade lyften. 2. Se till att inga kablar är klämda mellan kåporna. Glöm ej att sätta tillbaka alla kablar innan du stänger lyften!

  • Page 36: Byta Bältet - Altair

    Byta bältet – Altair Bältet kan bytas ut utan att bältesutgången 4. Skapa en stor ögla. behöver tas bort. Följ steg 1-5 i kapitlet “öppna lyften”. 1. Återaktivera nödstoppet. 2. Skruva loss Opto-Switchen och vrid den 90° för att fritt kunna använda lyften utan vikt.
  • Page 37 7. Använd spackelspaden igen för att få ut änden av lyftbandet och ta ut sprinten. 8. Vänd bandrullen med uppknappen på handkontrollen och ta tag i bältet. 9. Ta bort sprinten, bältet är nu fritt att ta ut ur lyften. 10.

  • Page 38: Byta Batteri - Altair

    Byta batteri – Altair Batteripaketet består av 2 x 12V, 2,3 Ah, 4. Lyft upp batteriet från lyften. blytyp, monterade. Livslängden är upp till 5 år beroende på laddning och användning. Därefter måste batterierna bytas ut. Byta ut batteriet: 1. Följ stegen 1-6 i kapitlet “öppna lyften”.

  • Page 39: Byta Handkontrollen - Altair

    Byta handkontrollen – Altair 1. Följ stegen 1-6 i kapitlet “öppna lyften”. 4. Ta bort gummiförseglingen från kåpan. 2. Ta bort handkontrollskabeln från kretskortet genom att trycka på det lilla plastlåset på vänster sida. 5. Dra ut kabeln genom hålet.

  • Page 40: Sprängskiss - Heliq

    Sprängskiss - HeliQ Alla reservdelar för taklyftarna säljs som kit. Inringade och utpekade delar visar vilka kit som är tillgängliga. Detaljerad lista med vad som ingår i varje kit visas på nästa sida. 40 40 www.humancaregroup.com...

  • Page 41: Reservdelskit - Heliq

    Screw PT WN1452 K30x40 FZB Bottom cover 71465 Täcklock HeliQ - kit Cover Plug 9.3 71463 Övre brytare Altair HeliQ - kit Belt guide Altair HeliQ Belt stop switch Belt idler shaft Screw MC6S M6x16 A2 71449 Batteri taklyft - kit 2 st CT2.3-12_Battery...
  • Page 42 Handkontroll HeliQ med åkmotor Hand control 7-button HeliQ power traverse - kit Strain Relief Clamp cc12 Screw PT WN1452 K30x10 FZB 71462 Skruvhållare Altair HeliQ - kit Screw Holder 71468 Topplatta skruv HeliQ - kit Screw MC6S M6x16 A2-70 71469 Sprint och låsnål HeliQ - kit...

  • Page 43: Öppna Lyften - Heliq

    Öppna lyften - HeliQ 1. Aktivera nödstoppet. 4. Lossa de två skruvarna med en torxskruvmejsel (TX10, cirka 6-7 varv tills skruvarna är lösa). 5. Vänd tillbaka lyften och ta bort kåpan 2. Ta bort skruvarna på topplattan genom genom att böja det lite framåt mot motsatta att använda en 5 mm insexnyckel.

  • Page 44: Stänga Lyften - Heliq

    Stänga lyften - HeliQ 1. Se till att alla kablar är kopplade på samma Glöm inte plastpluggarna! sätt som när du öppnade lyften. 2. Se till att inga kablar är klämda mellan kåporna. Glöm ej att sätta tillbaka alla kablar innan du stänger lyften! 3.

  • Page 45: Byta Bältet - Heliq

    Byta bältet - HeliQ Bältet kan bytas ut utan att bältesutgången 6. Använd till exempel en spackelspade för att behöver tas bort. skapa en ögla på andra sidan. 1. Följ steg 1-5 i kapitlet “öppna lyften”. 2. Återaktivera nödstoppet. 3. Skruva loss Opto-Switchen och vrid den 90° för att fritt kunna använda lyften utan vikt.
  • Page 46 8. Använd spackelspaden igen för att få ut 11. För att sätta i det nya bältet i lyften, gör änden av lyftbandet och ta ut sprinten. stegen i omvänd ordning. Efter att det nya bältet är installerat, glöm ej att positionera opto-switchen till ursprunglig position! 9.

  • Page 47: Byta Batteri - Heliq

    Byta batteri - HeliQ Batteripaketet består av 2 x 12V, 2,3 Ah, 4. Lyft upp batteriet från lyften. blytyp, monterade. Livslängden är upp till 5 år beroende på laddning och användning. Därefter måste batterierna bytas ut. Byta ut batteriet: 1. Följ stegen 1-6 i kapitlet “öppna lyften”. 2.

  • Page 48: Byta Handkontrollen - Heliq

    Byta handkontrollen - HeliQ 1. Följ stegen 1-6 i kapitlet “öppna lyften”. 4. Ta bort gummiförseglingen från kåpan. 2. Ta bort handkontrollskabeln från kretskortet genom att trycka på det lilla plastlåset på vänster sida. 5. Dra ut kabeln genom hålet. 3.

  • Page 49: Sprängskiss- Roomer S

    Sprängskiss- Roomer S Shaft Belt Roll Bushing for belt ro Belt roll cpl Screw MC6S M6x1 Pos. no Qty. Shaft Belt Roll Bushing for belt roll shaft Belt roll CCW cpl Screw MC6S M6x16 A2 Pos. no Qty. Article Alla reservdelar för taklyftarna säljs som kit. Inringade och utpekade delar visar vilka kit som är tillgängliga.

  • Page 50: Reservdelskit - Roomer S

    Reservdelskit - Roomer S Kitnummer i Art. nr. Reservdelskit Inkluderat i kit Antal sprängskiss delar i kit 71460 Övre kåpa Roomer S - kit Screw PT WN1452 K30x40 fzb Top cover Roomer S 71445 Fötter portabel lyft - kit Foot portable lift 71446 Glidplatta Roomer S - kit Screw MC6LS M6x16...
  • Page 51 Kitnummer i Art. nr. Reservdelskit Inkluderat i kit Antal sprängskiss delar i kit 71455 Fjäder bygel taklyft - kit Spring 71453 Bandrulle medurs Roomer S -kit Screw MC6S M6x16 A2 Belt roll clock wise Bushing for belt roll shaft Shaft Belt Roll 71454 Bandrulle moturs Roomer S - kit Screw MC6S M6x16 A2...

  • Page 52: Öppna Lyften - Roomer S

    Öppna lyften - Roomer S 1. Aktivera nödstoppet. 4. Lossa de två skruvarna med en torx, cirka 6-7 varv tills skruvarna är lösa). Skruvarna finns i botten av hålen där gummifötterna sitter. 2. Vänd lyften försiktigt upp-och-ner. Var försiktig med beltstop-sensorn. 5.

  • Page 53: Stänga Lyften - Roomer S

    Stänga lyften - Roomer S 1. Se till att alla kablar är kopplade på samma Glöm inte gummifötterna! sätt som när du öppnade lyften. 2. Se till att inga kablar är klämda mellan kåporna. Glöm ej att sätta tillbaka alla kablar innan du stänger lyften! 3.

  • Page 54: Byta Handkontrollen - Roomer S

    Byta handkontrollen - Roomer S 1. Följ stegen 1-6 i kapitlet “öppna lyften”. 4. Använd till exempel en skruvmejsel för att “flippa” över kabeln till vänster likt bilden 2. Ta bort handkontrollskabeln från kretskortet nedan. genom att trycka på det lilla plastlåset på översidan.

  • Page 55: Byta Bältet - Roomer S

    Byta bältet - Roomer S Bältet kan bytas ut utan att bältesutgången 5. Använd handkontrollen eller spaken för att vända bältet och ta tag i öglan. behöver tas bort. 1. Följ steg 1-5 i kapitlet “öppna lyften”. 2. Dra ut det olåsta bältet hela vägen från bandrullen.
  • Page 56 7. Ta bort sprinten, bältet är nu fritt att ta ut ur lyften. 8. Om du behöver byta ut även det andra bältet, gör likadant på motsatt sida. 9. För att sätta i det nya bältet i lyften, gör stegen i omvänd ordning. OBS! Se till att den svarta etiketten på...

  • Page 57: Byta Batteri - Roomer S

    Byta batteri - Roomer S Batteripaketet består av två 12V, 2,3 Ah, 3. Ta bort batterikablarna som är placerade på blytyp, monterade. Livslängden är upp till 5 år batteriet. beroende på laddning och användning. Så här byter du ut batteriet: 1.
  • Page 58 6. Sätt dit det nya batteriet på samma sätt som det var innan och sätt tillbaka alla kablar. 7. Säkra kablarna mellan batteriet och lyftkåpan. 8. Följ stegen 1-3 baklänges för att fullfölja batteribytet. 58 58 www.humancaregroup.com...
  • Page 59 HUMAN CARE SWEDEN (HQ) Årstaängsvägen 21B 117 43 Stockholm Phone:- +46 8 665 35 00 Fax:- +46 8 665 35 10 E-post: info.se@humancaregroup.com www.humancare.se HUMAN CARE CANADA 10-155 Colonnade Road Ottawa, ON K2E 7K1 Phone:- 613.723.6734 Fax:- 613.723.1058 Email: info.ca@humancaregroup.com www.humancaregroup.com...
