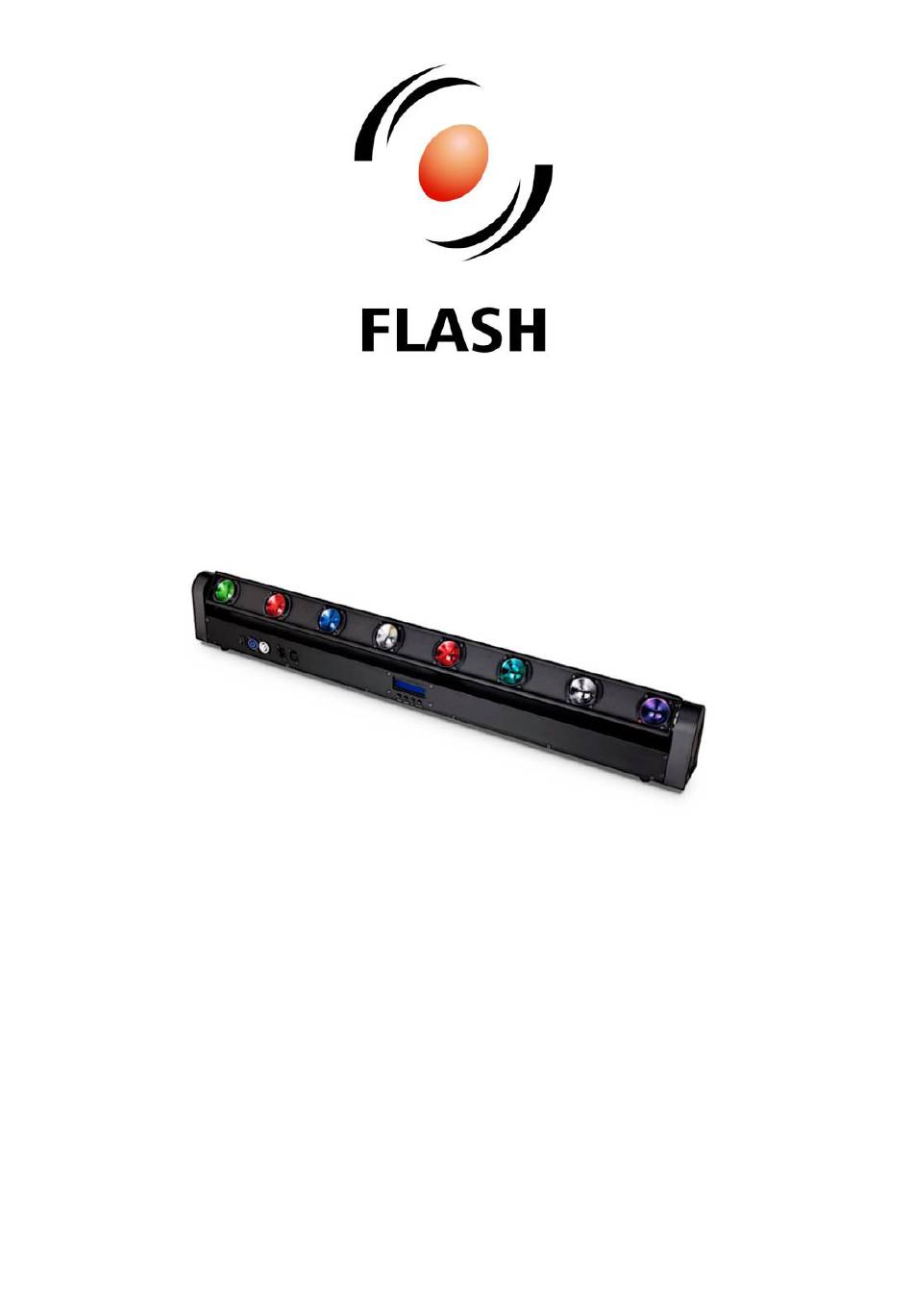

- Page 1 LED MOVE WASHER 8x10W RGBW 4in1 F7200177 USER MANUAL / INSTRUKCJA OBSŁUGI...
-
Page 2: Table Of Contents
LED MOVE WASHER 8x10W RGBW 4in1 F7200177 Table of Contents Introduction ..............................2 Safety information ............................2 Product information ............................2 Specification ..............................2 Installation ................................ 3 Connections ..............................3 Connecting DMX signal..........................3 Voltage specification ..........................3 Connecting power supply ........................3 Operation manual ............................ -
Page 3: Introduction
Diode power: 10W Display: LED - 4 characters Color: RGBW Dimming: Linear: 0 - 100% Flash frequency (min): 0Hz Flash frequency (max): 20Hz TILT range: 210° Number of DMX channels: 9 / 38 ... -
Page 4: Installation
LED MOVE WASHER 8x10W RGBW 4in1 F7200177 Depth [cm]: 8 Weight [kg]: 6 INSTALLATION After removing the packaging, check if the device was not damaged during transport. Before connecting to the mains, make sure that the device is securely mounted. The manufacturer is not responsible for damage caused by unstable mounting. -
Page 5: Operation Manual
ENTER – confirm changes Menu Menu diagram: 38 DMX Channel mode: set channel 9 DMX Channel mode: set channel Auto mode: set macro / sound mode Auto mode macro speed: set speed Set rotation: forward / reverse Motor angle www.flash-butrym.pl... -
Page 6: Dmx Channel List
LED MOVE WASHER 8x10W RGBW 4in1 F7200177 DMX channel list 9CH mode Channel Function Effect CH 1 Tilt 0-255: 0-210° CH 2 Tilt speed 0-255: Fast-slow 0-10: No function 11-22: Macro 1 23-31: Macro 2 32-42: Macro 3 43-53: Macro 4... - Page 7 Red 1 0-255: 0-100% CH 10 Blue 1 0-255: 0-100% CH 11 Green 2 0-255: 0-100% CH 12 White 2 0-255: 0-100% CH 13 Red 2 0-255: 0-100% CH 14 Blue 2 0-255: 0-100% CH 15-38 GWRB 3-8 0-255: 0-100% www.flash-butrym.pl...
-
Page 8: Wprowadzenie
LED MOVE WASHER 8x10W RGBW 4in1 F7200177 WPROWADZENIE Dziękujemy za zakup urządzenia LED MOVE WASHER 8x10W RGBW 4in1. Ze względów bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. ZASADY BEZPIECZEŃSTWA Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby zminimalizować... -
Page 9: Instalacja
Urządzenie wyposażone jest w następujące interfejsy: DMX (wejście/wyjście) – złącza: XLR 3-pin Zasilanie (wejście/wyjście) – złącze: powerCON Podłączenie sygnału DMX Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski Specyfikacja zasilania Napięcie zasilania Pobór mocy Częstotliwość zasilania 110~220V 120W 50/60Hz www.flash-butrym.pl... -
Page 10: Podłączanie Zasilania
LED MOVE WASHER 8x10W RGBW 4in1 F7200177 Podłączanie zasilania Połączenie odbywa się przy użyciu przewodu zakończonego z jednej strony wtyczką sieci elektrycznej i wtyczką typu powerCON z drugiej strony (w zestawie). Urządzenie musi być obsługiwane przez wykwalifikowany personel. Należy upewnić się, że parametry zasilania sieci energetycznej są... -
Page 11: Lista Kanałów Dmx
230-240: Macro 21 241-250: Macro 22 251-255: Sterowanie dźwiękiem CH 4 Macro – prędkość 0-255: Wolno-szybko CH 5 Jasność 0-255: 0-100% CH 6 Zielony 0-255: 0-100% CH 7 Biały 0-255: 0-100% CH 8 Czerwony 0-255: 0-100% CH 9 Niebieski 0-255: 0-100% www.flash-butrym.pl... - Page 12 LED MOVE WASHER 8x10W RGBW 4in1 F7200177 Tryb 38CH Kanał Funkcja Efekt CH 1 Tilt 0-255: 0-210° CH 2 Tilt – prędkość obrotu 0-255: Szybko-wolno 0-10: Brak funkcji 11-22: Macro 1 23-31: Macro 2 32-42: Macro 3 43-53: Macro 4...
