FujiFilm FUJINON LENS CV2A-2R4A.HD32x12 Operation Manual

ご使用になる前に、 この取扱説明書をよくお読みください。 また、 いつでも取り出してお読みいただけるよう ､ 大切に保管してください。
① 概 説

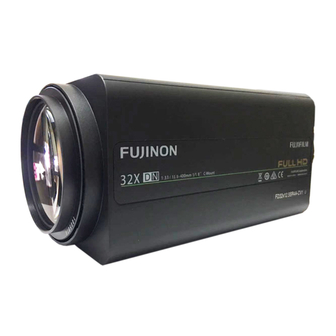

FUJINON レンズ HD32x12.2は、 1/1.8型フル HD 昼夜兼用カメラ対応の高性能ズームレンズです。
② 安全にお使いいただくために
ここでは ､ 製品を安全に正しくご使用いただくために、 重要な注意事項を説明しています。 必ずご使用前に読み、
記載内容に従って正しくご使用ください。 文章中の 警告や 注意は次のことを表しています。
警告 誤った取り扱いをしたときに、 人が死亡または重傷を負う可能性が想定される内容を示します。
注意 誤った取り扱いをしたときに、 人が傷害を負ったり、 物的損害の発生が想定される内容を示します。
警 告
・ 本製品の内部に水が入らないようにしてください。 火災や感電の原因となります。 万一水が入ったときは、 すぐ
にレンズに供給している電源を切ってください。
・ 太陽や高輝度の光源をレンズを通して見ないでください。 目に障害を負うおそれがあります。
・ 取り付け ・ 締め付けは確実に行ってください。 高所使用時の落下は重大な事故につながるおそれがあります。
・ 重いカメラを使用するときは、 必ずカメラ側およびレンズ側双方の三脚取付座を使用してカメラおよびレンズを固
定してください。 レンズ側のみ固定すると、 カメラの重みでレンズが破損したり、 カメラが取り付け場所より落下し
て重大な事故につながるおそれがあります。
注 意
・ 直射日光が当たる場所にレンズを保管しないでください。 レンズによって近くの物に集光し、 火災になるおそれ
があります。
・ レンズを太陽に向けないでください。 太陽光が集光し、 レンズ内部の部品が破損するおそれがあります。
・ レンズに供給する電源は、 各機器が正しく接続されていることを確認した後に入れてください。
・ 運搬中の落下は、 怪我の原因となります。 落とさないように注意してください。
・ レンズに供給する電源電圧は、 必ず、 レンズの定格電圧と一致する電圧を入力してください。 定格電圧が一致
していないと、 火災や感電、 または製品が破損するおそれがあります。
・ ケーブルを着脱するときは、 必ずコネクタ部分を持ってください。 ケーブルを傷つけると、 火災や感電の原因と
なります。
・ 発煙 ・ 異常音 ・ 異臭 ・ 異物混入などの異常のときは、 すぐにレンズに供給している電源を切ってからレンズを
カメラから取り外し ､ 速やかに購入先販売店へご連絡ください。
・ 分解 ・ 改造を行わないでください。 製品の機能を損ねたり、 感電したりするおそれがあります。
一般的な注意
・ 本製品の内部に水が入らないようにしてください。 火災や感電の原因となります。 万一水が入ったときは、 すぐ
にレンズに供給している電源を切ってください。
・ 太陽や高輝度の光源をレンズを通して見ないでください。 目に障害を負うおそれがあります。
・ 取り付け ・ 締め付けは確実に行ってください。 高所使用時の落下は重大な事故につながるおそれがあります。
・ 重いカメラを使用するときは、 必ずカメラ側およびレンズ側双方の三脚取付座を使用してカメラおよびレンズを固
定してください。 レンズ側のみ固定すると、 カメラの重みでレンズが破損したり、 カメラが取り付け場所より落下し
て重大な事故につながるおそれがあります。
② 仕 様
(1) 光学および機械仕様
適用カメラ
焦点距離
ズーム比
絞り範囲
画角 （H × V）
フォーカス範囲
内蔵フィルタ
マウント
フィルタ取付ねじ径
使用温度
保存温度
外寸サイズ （H × V × D)
質量
*1 可視光カットフィルターと近赤外対応カメラとの組み合わせにより、 濃霧除去の効果を発揮します。
(2) 電気的仕様
電源電圧
最大
消費電流
標準
コネクタ
通信プロトコル
アナログ制御
コネクタ
制御電圧
ズーム
フォーカス
フィルタ
ポテンショメータ
アイリス制御
コネクタ
制御方式
1/1.8型昼夜兼用カメラ
12.2 mm ～ 390mm
32 倍
F3.1 ～ F16
広角 30.52° × 23.30°
望遠 1.00° × 0.44°
アスペクト比＝ 4 : 3
∞～ 3 m ( レンズ前玉頂点より )
可視光カットフィルタ *1
C マウント
M 82 × 0.75 mm
-10℃～ +50℃
-20℃～ +60℃
114 mm × 108 mm × 258 mm
約 2.8 kg
DC 12V
約 360mA
約 70mA
Pelco-D
フラットケーブル用コネクタ 16pin
DC 6/9/12V ， ± 6/ ± 9/ ± 12V
DC 6/9/12V ， ± 6/ ± 9/ ± 12V
DC 5 ～ 12V
5 ± 0.5V ， 3.3 ± 0.3V
アイリスケーブル 4pin (JEITA 準拠 )
DC アイリス制御
ビデオアイリス制御
マニュアルリモート制御
HD32x12.2R4A-CV2A
1:3.1/12.2.-390mm 1/1.8" C-Mount
④ カメラへの取り付け
カメラマウントのネジ部をレンズマウントのネジ部に押し当て、 カメラをゆっくりと時計方向に回し、 しっかりとねじ込
んでレンズに取り付けます。
⑤ 接続インターフェイス
コネクタ、 スイッチの配置については、 付図を参照してください。
1) 電源コネクタ (OMRON XW4B-02B1-H1)
ピン No. 信号
① 電源 /Power (DC12V)
② 0V (GND)
①
②
3) アナログ制御コネクタ (OMRON XG4A-1635)
ピン No. ｺﾓﾝﾓｰﾄﾞ ｲﾝﾃﾞｨﾍﾟﾝﾃﾞﾝﾄﾓｰﾄﾞ
1 フィルタ－
2 GND
＋広角
3
↑ 広角
－望遠
ズーム
↓ 望遠
4 コモン
＋無限遠
5
フォーカ ↑ 無限遠
－至近
ス ↓ 至近
6 コモン
7 ポテンショメータ電源入力
8 ポテンショメータ 0V
9 フォーカスポテンショメータ出力
10 ズームポテンショメータ出力
11 0V (GND)
12 アイリスマニュアルリモート入力
キーフォーカス
13 ～ 14
RS485-
15
RS485+
16
⑤ 制 御 方 法
(1) 制御モード選択スイッチの設定
レンズ制御をシリアル設定 / アナログ設定で切り替え
ます。
(2) アイリスモード選択スイッチの選択
アイリス制御を DC アイリス方式 / ビデオアイリス方式
で選択します。
(3) 基準電源選択スイッチの設定
ポテンショメータ―の電源を外部 / 内部で選択しま
す。
※シリアル制御時は、 必ず内部電源にしてください。
(4) シリアル制御モード選択スイッチの
ビット
設定
モード
(5) アナログ制御モード選択スイッチの
ビット
設定
モード
⑦ 調 整
(1) ビデオアイリス調整
ビデオアイリスの LEVEL およびＡＬＣを、 各調整トリ
マで調整します。
※ フランジバック調整など、 詳しい取り扱い方法は詳細取扱説明書をご覧ください。
詳細取扱説明書は、 弊社ホームページからダウンロードできます。
URL ： https://fm.fujifilm.jp/form/pub/cctvlens/download-j
2) アイリスコネクタ (JEITA RC-5204A 準拠、 ジャック側 )
ピン No. DC アイリス ビデオアイリス
1 制動コイル－ －
2 制動コイル＋ －
3 駆動コイル＋ ビデオ信号
4 駆動コイル－ GND
1
2 1
4
3 3
（ジャック側）
（ケーブル : プラグ側）
SW 位置
モード シリアル アナログ
SW 位置
モード DC アイリス ビデオアイリス
SW 位置
モード 内部 外部
1 2-3 4-7
(Pelco-D で使用します )
↓ ： C10
Runaway
↑ ： Pelco-D
ﾎﾞｰﾚｰﾄ *1 ｱﾄﾞﾚｽ *2
*1 00=2400,10=4800,01=9600,11=115200bps
*2 0000= ｱﾄﾞﾚｽ 1 ～ 1111= ｱﾄﾞﾚｽ 16
1 2-3
00/01 ： 12V/ ± 12V
↓ ： ｲﾝﾃﾞﾍﾟﾝﾃﾞﾝﾄ
10 ： 12V/ ± 12V
↑ ： ｺﾓﾝ
11 ： 12V/ ± 12V
トリマ名称 機能 調整方向
明るく H （時計方向）
LEVEL
暗く L （反時計方向）
ピーク Pk( 時計方向 )
ALC
平均値 Av( 反時計方向 )
BB00033555-200
LC235A-CV2 5716
2
4
8
Protect
4-7
予備
