FujiFilm FUJINON UA46x13.5 BERD-U1 Operation Manual

Tv lens
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

UA46×13.5 BERD-U1
UA46×13.5 BERD-G1
BB00046471-300
LP771A-U1G1 3108

Advertisement

Table of Contents
loading

Related Manuals for FujiFilm FUJINON UA46x13.5 BERD-U1

Summary of Contents for FujiFilm FUJINON UA46x13.5 BERD-U1

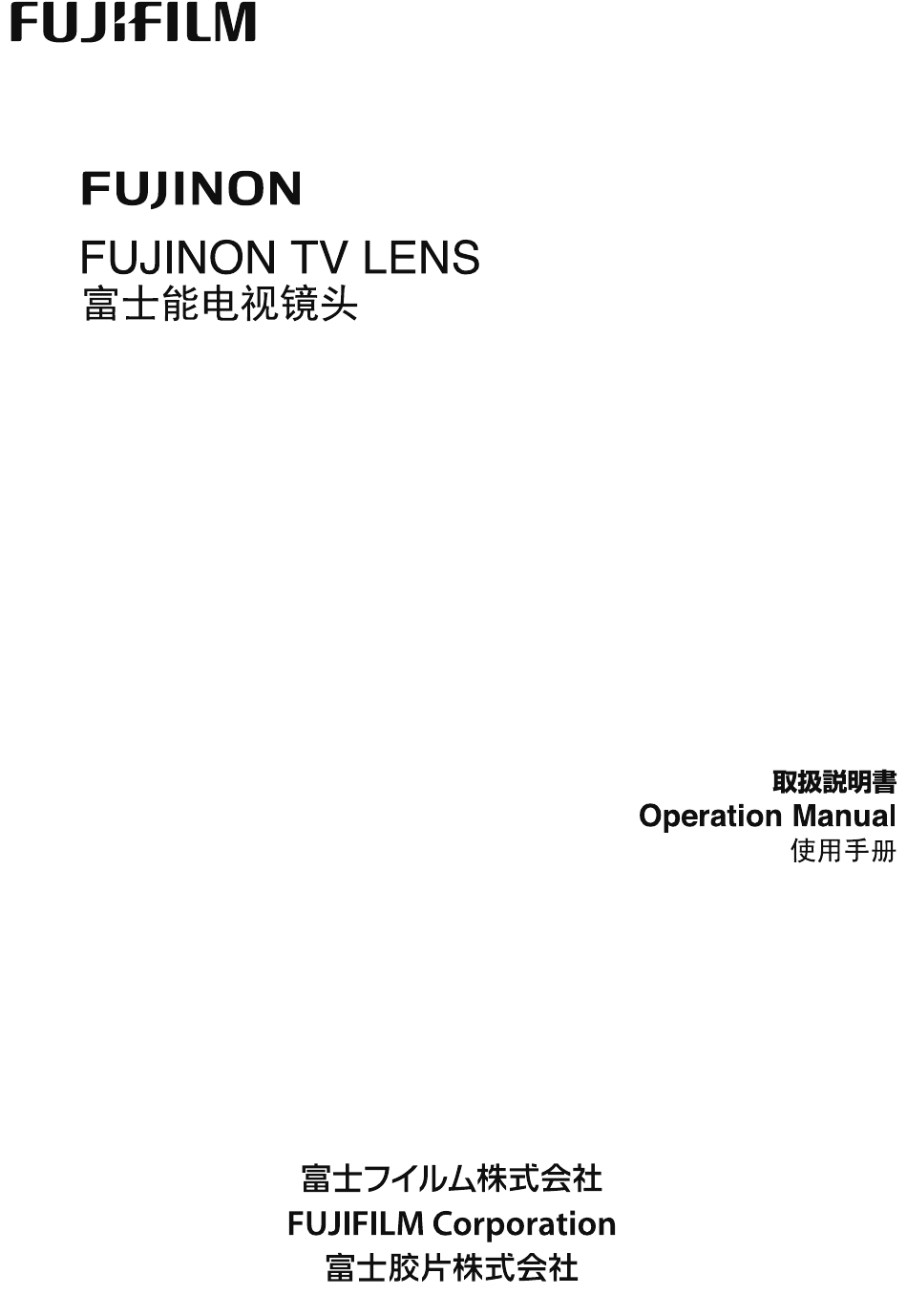

  • Page 1 UA46×13.5 BERD-U1 UA46×13.5 BERD-G1 BB00046471-300 LP771A-U1G1 3108...
  • Page 2 ご使用になる前に、 この取扱説明書をよくお読みください。 また、 いつでも取り出して お読みいただけるよう、 大切に保管してください。 Before using this product, please read this operation manual carefully, and keep the manual handy for future use. 在使用本产品前， 请先详细阅读本产品使用说明书及妥善保管本使用说明书作为 参考资料。 製品の仕様および外観は、 改良のため予告なく変更することがあります。 Design and specifications are subject to change without notice. 产品规格及设计可能在未经通告情况下变更。...
  • Page 3 日本語版 ◆ この取扱説明書は 「日本語版」 「英語版」 「中国語版」 から構成されています。 日本語版 英語版 中国語版...
  • Page 4 MEMO...
  • Page 5 安全にお使いいただくために ここでは 、 製品を安全に正しくご使用いただくために 、 重要な注意事項を説明しています。 必ずご使用前に読み 、 記載内容に従って正しくご使用ください。 文章中の   警告や   注意は次のことを表しています。   警告 誤った取り扱いをしたときに 、 人が死亡または重傷を負う可能性が想定される内容 を示します。   注意 誤った取り扱いをしたときに 、 人が傷害を負ったり 、 物的損害の発生が想定される 内容を示します。   警 告 本製品の内部に水が入らないようにしてください。 火災や感電の原因となります。 ◆ 万一水が入ったときは、 すぐに本製品に供給している電源を切ってください。 取り付け ・ 締め付けは確実に行ってください。 高所使用時の落下は重大な事故の原因となります。 ◆...
  • Page 6 一般的な注意 レンズおよびその付属品は精密機械です。 決して強い衝撃を与えないでください。 ◆ レンズマウントのフランジ面より後方にレンズ部分が突き出ているレンズの場合、 取り付け ・ 取り外しの際、 レン ズ部分に衝撃を与えないよう十分に注意してください。 レンズを寒いところから急に、 気温と湿気が高いところに持ち込むと、 レンズが曇ることがあります。 ◆ 上記のような環境へレンズを持ち込むときは、 前もってレンズを使用環境温度へ適合させるなどの曇り対策を講 じてください。 カメラを操作するときは、 レンズの前部に衝撃を与えないよう十分に注意してください。 ◆ カメラを使用しないときは、 レンズにはレンズキャップを取り付けてください。 ◆ 駆動伝達部がある付属品を取り付ける場合、 かみ合い部分の形状に異常はないか、 異物の付着はないか十分 ◆ に点検してください。 異物があるときは確実に取り除いてください。 形状に異常があるときは ､ 購入先販売店に ご相談ください。 濃霧 ・ 降雨 ・ 降雪などの環境で使用するときは、 覆いをするなどの対策をして、 製品に水分がかからないように ◆...

  • Page 7: Table Of Contents

    目　　次 1 目次 ................................. 1 2 レンズの概要 ............................2 3 カメラへの取り付け ........................... 2 4 フランジバックの調整 ........................3 5 アイリス操作 ............................5 6 フォーカス操作 ............................ 6 7 ズーム操作 ............................7 7.1 マニュアル操作 ..........................7 7.2 ズームシーソーコントロールレバーによる操作 .............. 8 7.3 クイックズーム操作 ........................9 7.4 オートクルージングズーム操作...

  • Page 8: レンズの概要

    ２.　レンズの概要 このレンズは ､ カラーテレビカメラ用に開発された ､ バヨネットマウントタイプのズームレンズです ｡ ３.　カメラへの取り付け マウントクランプリング ピン カメラ レンズ受け部 レンズサポータ (ALH-127A-01A) ■ カメラへの取り付け 本レンズの取り付けには 、 レンズサポータ （ALH-7A-0A）を使用します。 注 . レンズをカメラに取り付ける前に、 必ずカメラの電源を OFF にしてください。   警告 取り付け ・ 締め付けは確実に行ってください。 高所使用時の落下は重大な事故の原因となります。 a. レンズサポータを三脚に取り付けます。 b. カメラをレンズサポータに取り付けます。 c. レンズを手で支えながら 、 カメラのマウントとレンズのマウントを合わせて 、 マウントクランプリングで固定します。 ここでは...

  • Page 9: フランジバックの調整

    ４.　フランジバックの調整 フランジバックとは ､ レンズの取付基準面 （フランジ） から結像面までの距離をいいます。 レンズの結像面とカメラの撮像面が一致していないと ､ ズームの操作中に被写体の焦点がずれてしまいます。 これを防ぐために ､ フランジバックの調整が必要となります。 レンズを最初にカメラに取り付けたとき ､ または異なるカメラに取り付けたときには ､ 必ずこの調整を行ってください。 4.1 被写体および絞りの条件 取付基準面 被写体 : 巻末に掲載してあります、 白黒の放射 結像面 縞模様チャート “ジーメンススター” を 活用してください 被写体距離 : 約 0 m 絞り : 開放またはできるだけ開放に近い位置 注 . 絞りを開放にすることで被写界深度が浅くなり、 よ り確実に焦点を合わせることが出来ます。...
  • Page 10 4.3 電源を供給できないときの調整 やむを得ずカメラのレンズ用コネクタからレンズへ電源が供給できない場合、 フランジバック調整歯車 （F.f 調整歯 車 , カバーの内側） を、 先の細い工具等で回転させて調整を行ってください。 調整は、 上記 [c.] の操作をフランジバック調整歯車の回転操作におきかえ、 [b. ～ g.] の手順で行ってください。 調整後、 カバーを確実に取り付けてください。 ゴムキャップを外す F.f 調整用歯車 MEMO -  -...

  • Page 11: アイリス操作

    ５.　アイリス操作 アイリスモード切替スイッチ アイリスモーメンタリスイッチ アイリスリング アイリスの操作方式には、 オートアイリスモードとマニュアルモードがあります。 各方式の操作方法については、 それ ぞれの項目を参照してください。 ■ オートアイリスモード アイリスモード切替スイッチを 『A』 に設定します。 アイリスは、 カメラからの信号により、 被写体の明るさに応じて 自動的に調整されます。 ■ マニュアルモード a. アイリスモード切替スイッチを 『M』に設定します。 b. アイリスリングを直接手で回して 、 アイリスを調整します。 リングをカメラ側から見て時計方向に回すと 、 クロー ズ側になり 、 反時計方向に回すと 、 オープン側になります。 注 . マニュアルモードの時でも 、 アイリスモーメンタリスイッチを押すと 、 押している間はオートアイリスになります。 注...

  • Page 12: フォーカス操作

    ６.　フォーカス操作 フォーカスコントロール用 コネクタ フォーカスリング フォーカスサーボ / マニュアル 切替つまみ 6.1 フォーカスリングによる手動操作 フォーカスサーボ／マニュアル切替つまみを 『M』 に設定し、 フォーカスリングを直接手で回して、 焦点を合わ せます。 カメラ側より見て時計方向に回すと焦点は至近側に合い、 反時計方向に回すと無限遠側に合います。 6.2 フォーカスグリップによる手動操作 マニュアルフォーカスモジュールとフォーカスグリップをレンズに取り付けることで、 フォーカスグリップを使った手 元操作を行うことができます。 マニュアルフォーカスモジュールを介してレンズのフォーカスリングとフォーカスグリップを機械的に接続し、 フォー カスサーボ／マニュアル切替つまみを 『M』 に設定します。 フォーカスグリップを時計方向に回すと焦点は至近側に合い、 反時計方向に回すと無限遠側に合います。 6.3 フォーカスポジションデマンドユニットによる操作 別売りのサーボ操作用アクセサリ （フォーカスポジションデマンドなどのコントローラ） を使用すると、 遠隔操作を 行うこともできます。 サーボ操作用のアクセサリを使用するときは、 フォーカスサーボ／マニュアル切替つまみを 『S』 に設定してくだ さい。...

  • Page 13: ズーム操作

    ７.　ズーム操作 ズームシーソーコントロールレバー クイックズーム＆オートクルージングズーム スイッチ ズームレバー ズームリング ズームコントロール用コネクタ ズームサーボ / マニュアル切替つまみ ズーム操作は、 次の  通りの方式で行うことができます。 ページ 7.1 マニュアル操作 ..............................7 7.2 ズームシーソーコントロールレバーによる操作 ..................8 7.3 クイックズーム操作 ..............................9 7.4 オートクルージングズーム操作 ........................10 7.5 ズームリミット操作 ..............................11 各方式での操作方法については、 それぞれの項目を参照してください。 なお、 別売りのアクセサリを使用すると、 遠隔操作を行うこともできます。 7.1 マニュアル操作 a. ズームサーボ／マニュアル切替つまみを 『M』 に設定します。 b.

  • Page 14: ズームシーソーコントロールレバーによる操作

    7.2 ズームシーソーコントロールレバーによる操作 操作方法 a. ズームサーボ／マニュアル切替つまみを 『S』 に設定します。 b. ズームシーソーコントロールレバーの T 側または W 側を押します。 ズームシーソーコントロールレバーの T 側を押すとズームはテレ側に、 W 側を押すとワイド側に作動します。 レバーを押す深さを変えるとズームスピードが変化します。 深く押すと速くなり、 浅く押すと遅くなります。 注． ズームリミット機能を使用しているときは、 ズームリミット位置でズームは停止しますので、 テレ端また はワイド端まで作動しない場合があります。 < ズーム最大スピードの調節 > ズーム最大スピード調節つまみ （下図参照） を操作すると、 ズームの最大スピードを 7 段階の間で、 任意に 調節することができます。 つまみを時計方向に回すと、 スピードは速くなります。 後面図 ズーム最大スピード調節つまみ...

  • Page 15: クイックズーム操作

    7.3 クイックズーム操作 クイックズーム操作では、 ズームを素早くテレ端まで作動させることができます。 次のようなときに、 有効に活用す ることができます。 ・ 正確な焦点合わせをするために、 ズームを素早くテレ端にしたいとき。 ・ ズームアップしたときの構図を、 素早く確認したいとき。 注 . ズームリミット機能を使用しているときは、 ズームリミット位置でズームは停止し、 テレ端またはワイド端まで作 動しない場合があります。 クイックズーム＆オートクルージングズームスイッチ 操作方法 a. ズームサーボ／マニュアル切替つまみを 『S』 に設定します。 b. ズームがテレ端に作動するまでクイックズーム＆オートクルージングズームスイ ッチを押し続けます。 c. クイックズーム＆オートクルージングズームスイッチを押したまま、 正確な焦点合わせや構図の確認をします。 d. クイックズーム＆オートクルージングズームスイッチを離します。 ─ ズームは元の位置に素早く戻ります。 （ズームが元の位置に戻る前に、 再度クイックズーム＆オートクルージングズームスイッチを押すと、 ズー ムは再びクイックズーム作動を開始します。 スイッチから手を離せば、 ズームは元の位置に素早く戻りま す。）...

  • Page 16: オートクルージングズーム操作

    7.4 オートクルージングズーム操作 ズームを一定のスピードで、 テレ端またはワイド端まで作動させる操作です。 この機能は、 低速でズーミングスピードを維持したいときに有効に活用することができます。 注 . ズームリミット機能を使用しているときは、 ズームリミット位置でズームは停止し、 テレ端またはワイド端まで作 動しない場合があります。 クイックズーム＆オートクルージングズームスイッチ ズームシーソーコントロールレバー 7.4.1 操作方法 a. ズームサーボ／マニュアル切替つまみを 『S』 に設定します。 b. ズームシーソーコントロールレバーを押してズームスピードを調節します。 c. ズームシーソーコントロールレバーを押したままクイックズーム＆オートクルージングズームスイッチを押しま す。 ─ オートクルージングズーム機能が働きます。 d. ズームシーソーコントロールレバーから手を離します。 ─ ズームは、 クイックズーム＆オートクルージングズームスイッチを押した時点でのスピードのまま、 テレ端 またはワイド端まで作動し続けます。 注 . 機能＆モード切替スイッチ （8 ページ参照） を設定すると、リターンスイッチ、VTR スイッチもクイックズー ム＆オートクルージングズームスイッチとして使用することができます。...

  • Page 17: ズームリミット操作

    7.5 ズームリミット操作 ズームリミット機能はサーボ操作時に使用することができます。 （ズームリミット位置の設定は、 マニュアル操作でも行うことができます。） この機能を使用しますと、 テレ側およびワイド側へのズームの動きをそれぞれ制限して、 必要な範囲内だけのズー ム操作を行うことができます。 前面図 ズームリミット ON/OFF 切替スイッチ 8.Z･LIMIT ON 7.I･A-M CHG 6.I･COMP ON 5.C･Z ON 4.AUX 3.RET→Q･Z 2.VTR→Q･Z 1.Q･Z ON IRIS SENS 0-9 Z.MODE SEL. SW 8.AUX 7.F.DROP.CURV SEL 6.F.DROP.CURV SEL 5.F.DROP.CURV ON 4.P/T MODE SEL 3.Z.MODE ON 2.Z.MODE ON 1.C.COM ON...
  • Page 18 7.5.1 ズームリミット位置の設定 ・ 工場出荷時、 ズームリミット位置はテレ端およびワイド端に設定してあります。 a. ズームリミット ON/OFF 切替スイッチ （機能＆モード切替スイッチの ⑧） が 『OFF』 に設定されている場合、 『ON』 に切り替えます。 b. ズームサーボ / マニュアル切替つまみを 『M』 に設定します。 c. マニュアル操作でズームを動かし、テレ側のリミット位置として設定したい場所で停止させます。 （注 ． 参照） d. ズームシーソーコントロールレバーを 『T』 側に押し込んだ状態でクイックズーム＆オートクルージングズーム スイッチを  秒以上押します。 ─ テレ側のズームリミット位置が設定されます。 e. マニュアル操作でズームを動かし、ワイド側のリミット位置として設定したい場所で停止させます。（注 ． 参照） ズームシーソーコントロールレバーを...

  • Page 19: マクロ操作

    ８.　マクロ操作 マクロリング マクロレバー マクロ操作 （近接撮影） は、 次のようにして行います。 8.1 設定方法 a. フォーカスリングを無限遠側一杯に回します。 b. マクロレバーを引きながら 、 マクロリングをカメラ側から見て時計方向一杯に回します。 c. ズームを操作して焦点を合わせます。 注 . マクロリングが中間の位置でも 、 撮影を行うことができます。 この場合 、 最短撮影距離と撮影範囲は 、 通常撮影の場合とマクロ撮影の場合の中間の値となります。 8.2 解除方法 マクロリングをカメラ側から見て反時計方向に、 マクロレバーが自動的に元の位置に戻るまで回します。 MEMO -  -...

  • Page 20: 防振機能

    ９.　防振機能 防振 ON/OFF 切替スイッチ 防振 ON/OFF インジケータ 防振 HIGH/STD/OFF 切替スイッチ (V) 防振 HIGH/STD/OFF 切替スイッチ (H) 防振機能を使用しますと、 屋外でのスポーツ中継時の風や、 不安定な足場のゆれによって生じる像ブレが低減され ますので、 いつでも安定した映像が得られます。 9.1 操作方法 防振 ON/OFF 切替スイッチを押します。 防振機能はスイッチを押すごとに ON と OFF が切り替わります。 ON のときには防振 ON/OFF インジケータが点灯し 、 防振機能が作動します。 OFF のときにはインジケータは消灯し 、 防振機構内のレンズは光軸の中心で静止します。 防振コントロール用コネクタにオプティカルスタビライザコントロールユニット...
  • Page 21 防振機能を使用しますと、 屋外でのスポーツ中継時の風や、 不安定な足場のゆれによって生じる像ブレが低減され ますので、 いつでも安定した映像が得られます。 注 . オプティカルスタビライザコントロールユニットがレンズに接続されている場合は、 コントロールユニットにある切 替スイッチの設定が優先されます。 また、 レンズに接続したコントロールユニットに切替スイッチがない場合は、 防振特性の切り替えはできません。 注 . 本製品の防振機構は、 光学性能を維持するために、 大きなシフトレンズを採用していますので、 レンズの取り 付け状態によっては、 防振機構自体の機械的振動により防振性能を十分に発揮できなくなる可能性がありま す。 三脚などのレンズを取り付ける設備には、 十分な強度があるものをご使用ください。 注 . 本製品の防振 ON/OFF インジケータには、 防振機構にエラーが発生した時に、 点滅して異常をお知らせす る機能があります。 防振機能を使用しているときにインジケータが点滅した時は、 防振 ON/OFF スイッチを操 作するか、レンズの電源を ON/OFF して再起動させてください。防振機構を再起動させてもエラーになるときは、 レンズの取り付け方法を見直すなどの処置をしてください。 MEMO -  -...

  • Page 22: その他の機能

    １０.　その他の機能 10.1 エクステンダ切替レバー （UA46x13.5BERD-U1 のみ） 手動でエクステンダを切り替えるレバーです。 この切替レバーを回し、 レバーの文字 『× 』 を指標点に合わせることにより、 内蔵エクステン ダが光路に入って、 レンズの焦点距離が  倍に なります。 10.2 VTR スイッチ カメラに接続されている VTR のスタート／ストップ 指標点 操作を行うスイッチです。 エクステンダ切替レバー スイッチを押すごとにスタート／ストップが切り替わ ります。 注 . VTR スイッチは 、 カメラが VTR スイッチ機能に対 応している場合に使用できます。 注 . 機能＆モード切替スイッチの設定を変えると 、 こ のスイッチの機能は...
  • Page 23 10.6 エクステンダコントロール用コネクタ （UA46x13.5BERD-G1 のみ） エクステンダをリモート操作する場合に、コントロー ラのコネクタを接続します。 エクステンダコントロール用コネクタ (UA46x13.5BERD-G1) MEMO - 7 -...

  • Page 24: 機能＆モード切替スイッチについて

    １１.　機能＆モード切替スイッチについて このレンズに組み込まれている各種のスイッチは、 そのスイッチに設定されている機能を切り替えて使用することが できます。 機能を切り替えるには、 駆動ユニット前面の 「機能＆モード切替スイッチ」 の設定を変更します。 駆動ユニット前面の長円形のゴムキャップを外すと、 「機能＆モード切替スイッチ」 を操作することができます。 ⑧ ⑦ 8.Z･LIMIT ON ⑥ 7.I･A-M CHG ⑤ 6.I･COMP ON ④ 5.C･Z ON 4.AUX ③ 3.RET→Q･Z ② 2.VTR→Q･Z ① 1.Q･Z ON IRIS SENS ⑱ ⑰ 0-9 Z.MODE SEL. SW ⑯...
  • Page 25 ⑧ ⑦ 8.Z･LIMIT ON ⑥ 7.I･A-M CHG ⑤ 6.I･COMP ON ④ 5.C･Z ON 4.AUX ③ 3.RET→Q･Z ② 2.VTR→Q･Z ① 1.Q･Z ON IRIS SENS ⑱ ⑰ 0-9 Z.MODE SEL. SW ⑯ 8.AUX 7.F.DROP.CURV SEL ⑮ 6.F.DROP.CURV SEL ⑭ 5.F.DROP.CURV ON ⑬ 4.P/T MODE SEL 3.Z.MODE ON ⑫...
  • Page 26 ⑧ ⑦ 8.Z･LIMIT ON ⑥ 7.I･A-M CHG ⑤ 6.I･COMP ON ④ 5.C･Z ON 4.AUX ③ 3.RET→Q･Z ② 2.VTR→Q･Z ① 1.Q･Z ON IRIS SENS ⑱ ⑰ 0-9 Z.MODE SEL. SW ⑯ 8.AUX 7.F.DROP.CURV SEL ⑮ 6.F.DROP.CURV SEL ⑭ 5.F.DROP.CURV ON ⑬ 4.P/T MODE SEL 3.Z.MODE ON ⑫...
  • Page 27 ⑧ ⑦ 8.Z･LIMIT ON ⑥ 7.I･A-M CHG ⑤ 6.I･COMP ON ④ 5.C･Z ON 4.AUX ③ 3.RET→Q･Z ② 2.VTR→Q･Z ① 1.Q･Z ON IRIS SENS ⑱ ⑰ ズームモード切替スイッチ 0-9 Z.MODE SEL. SW ⑯ 8.AUX 7.F.DROP.CURV SEL ⑮ 6.F.DROP.CURV SEL ⑭ 5.F.DROP.CURV ON ⑬...
  • Page 28 ■ スイッチ機能一覧表 リターンスイッチ、 ＶＴＲスイッチ、 クイックズーム＆オートクルージングズームスイッチおよびアイリスモード切替ス イッチは、 機能＆モ ード切替スイッチの設定の組み合わせによって機能が異なります。 次の表を参照してください。 ◎ リターンスイッチ 機能＆モード 切替スイッチの設定 ③ ⑤ リターンスイッチの機能 オートクルージング RET →クイックズーム ズーム機能 ON ━ リターンスイッチ クイックズーム＆オートクルージングズーム　スイッチ クイックズーム　スイッチ ◎ VTR スイッチ 機能＆モード 切替スイッチの設定 ② ⑤ VTR スイッチの機能 オートクルージング VTR →クイックズーム ズーム機能 ON ━ VTR スイッチ...

  • Page 29: アイリスの調整

    １２.　アイリスの調整 工場出荷時には、 アイリスは正確に調整されていますので通常は調整の必要はありませんが、 必要な場合は、 下記の要領で調整を行うことができます。 調整用トリマは、 駆動ユニットの内部にあります。 駆動ユニット前面のキャップを外すと調整用トリマが見えますので、 小型ドライバ等を使用してトリマを回してくださ い。 ⑧ ⑦ 8.Z･LIMIT ON ⑥ 7.I･A-M CHG ⑤ 6.I･COMP ON ④ 5.C･Z ON 4.AUX ③ 3.RET→Q･Z ② 2.VTR→Q･Z ① 1.Q･Z ON IRIS SENS ⑱ アイリス感度調整トリマ ⑰ 0-9 Z.MODE SEL. SW ⑯...

  • Page 30: レンズフードの着脱

    １３.　レンズフードの着脱 フード取付つまみ 指標点　（溝） 指標点 （ガイド） 13.1 取り外し a. フード取付つまみを反時計方向に回してゆるめます。 b. レンズフードをまっすぐ前方に引いて外します。 13.2 取り付け a. フード取付つまみを反時計方向に回してゆるめておきます。 b. フード側のガイドが レンズ本体側の溝に入るようにして、 レンズフードをレンズ本体の突き当て面まで差し込 みます。 c. フード取付つまみを締め付けて固定します。 -  -...

  • Page 31: 保守 ・ 点検

    １４.　保守 ・ 点検 14.1 レンズの清掃 市販のレンズクリーナおよびレンズクリーニングペーパーを用意します。 a. 初めに、 レンズ表面のほこりを、 柔らかい刷毛やブロアーブラシなどで払い落とします。 b. クリーニングペーパーを適当な大きさに折り、 一部をレンズクリーナに浸します。 ペーパーの湿った部分で、 レンズの中心部から周辺部に向けて渦巻きを描きながら軽く拭きます。 新しい ペーパーを使用して、 拭き残りがなくなるまでこの作業を繰り返してください。 14.2 湿気の除去 レンズ本体に水分が付着した場合には、 まず、 速やかに乾いた布で外部の水分を拭き取ってください。 次に、 乾燥剤と共にビニール袋に入れて密封し、 完全に除湿してください。 14.3 保　管 長期間レンズを使用しないときは、 高温、 多湿、 腐食性ガスのある場所を避けて保管してください。 14.4 注意事項 本レンズは、 光学ユニットと駆動ユニットから構成されています。 両ユニットは、 ねじで止められていますが、 このねじは外 さないでください。 製品の機能を損ねたり、 感電の原因となります。 14.5 点...

  • Page 32: コネクタの端子配置

    １５.　コネクタの端子配置 本機のコネクタの端子配置及び カメラ用コネクタ 機能は下記の通りです。 防振コントロール用コネクタ エクステンダ用コネクタ パワーソース用コネクタ フォーカスコントロール用コネクタ ズームコントロール用コネクタ 拡張用コネクタ ■ フォーカスコントロール用コネクタ ■ 拡張用コネクタ HR25-9R-20S (HIROSE) 　　HR10G-10R-12S (HIROSE) SIGNAL SIGNAL ① N.C. ① +V　(+12VDC) ② ② ③ ③ COM+V(7.5V DC) ④ ⑨ ① ④ COM(5.0V DC) ⑤ ⑧ ⑩ ② ⑦...
  • Page 33 カメラ用コネクタ 防振コントロール用コネクタ エクステンダ用コネクタ パワーソース用コネクタ フォーカスコントロール用コネクタ ズームコントロール用コネクタ 拡張用コネクタ ■ カメラ用コネクタ HR10A-10P-12P (HIROSE) ■ エクステンダコントロール用コネクタ　（G1 のみ） HR10A-7R-5S (HIROSE) SIGNAL SIGNAL ① RET SW ① ① +V　(+12VDC) ② VTR SW ④⑤ ② ③ ① ② ⑧ ③ GND (0V) ② ⑩ ⑦ ③ EXTENDER CONTROL * ③...

  • Page 34: オプショナルアクセサリ

    １６.　オプショナルアクセサリ アクセサリはフジノン製品をご使用ください。 他社製品を使用しますと、 レンズ本来の性能が得られない場合があります。 注 . ここでは標準的な製品を掲載しています。 特別仕様の製品は含まれていません。 注 . 本説明書内の説明図は、 お手持ちのレンズの形状と異なる場合があります。 16.1 フォーカスマニュアルシステム アクセサリ名称 型名 備考 フォーカス ① FMM-3D フォーカス駆動用のマニュアルモジュールです。 マニュアルモジュール ② フォーカスグリップ CFH-11 フォーカス操作用のメカニカルグリップです。 ③ フレキシブルケーブル CFC-12-990 FMM と CFH を接続するメカニカルケーブルです。 ④ マウンティングクランプ MCA-7 CFH をパン棒に取り付けるときに使用します。 ⑤ レンズ 注...
  • Page 35 16.2 オールサーボシステム－１ アクセサリ名称 型名 備考 EPD-41A-D02 つまみの操作角は ２ 回転です。 フォーカスポジション フォーカス操作用のコン ① デマンドユニット トロールユニットです。 (EPD-41A-D01) ( つまみの操作角は １ 回転です。 ) ズームレート ② ERD-40A-D01 ズーム操作、 プリセット操作用のコントロールユニットです。 デマンドユニット ③ マウンティングクランプ MCA-37 ERD、 EPD をパン棒に取り付けるときに使用します。 ④ レンズ システム図 オ－ルサーボシステム -1 注 ： ズームレートデマンドユニットの操作による ズームのスピードは、...

  • Page 36: オールサーボシステム -2 ( パーソナルコンピュータによる制御 )

    16.3 オールサーボシステム－２　（パーソナルコンピュータによる制御） アクセサリ名称 型名 備考 アイリス、 フォーカス、 ズームをパーソナルコンピュータから ① 接続ケーブル SA-206D-005 操作するときに使用します。 ② レンズ ③ パーソナルコンピュータ システム図 オ－ルサーボシステム - ２ ② ① ③ - 0 -...
  • Page 37 １７.　仕　　様 レンズ UA46x13.5BERD-U1 UA46x13.5BERD-G1 項目 適用カメラ 2/3” フォーマットカラーカメラ ( プリズム型分解光学系 ) 13.5 ～ 621 mm 焦点距離 [27 ～ 1242 mm] *1 ズーム比 46 倍 エクステンダ倍率 2 倍 F2.8 13.5 ～ 316 mm) ～ F5.5 (621 mm) 最大口径比 [F5.6 (27 ～ 632 mm) ～ F11 (1242 mm)] *1 絞り範囲...
  • Page 38 -  -...
  • Page 39 -  -...
  • Page 40 -  -...
  • Page 41 ジーメンススター / SIEMENS STAR / 西门子星标 -  -...
  • Page 42 MEMO - 6 -...
  • Page 43 ENGLISH VERSION ◆ This operation manual is composed of the Japanese version, English version, and Chinese version. Japane Version English Version Chinese Version...
  • Page 44 FCC REGULATIONS This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules.
  • Page 45 FOR YOUR SAFETY This content explains important notices for all the users to use this product safely. Read the content carefully before using, and follow the instructions. The following signs of   WARNING and   CAUTION show:   WARNING Indicates the possibility of causing death or serious injury when misused.  ...
  • Page 46 NOTICES Lens and its accessories are extremely precise instrument, then be sure not to apply the strong impacts to ◆ them. If the lens is of a type in which the rear lens protrudes from the flange surface of the lens mount, be sure not to apply impact to the lens part when installing or releasing.

  • Page 47: Table Of Contents

    CONTENTS 1 TABLE OF CONTENTS........................1 2 GENERAL DESCRIPTION ......................2 3 INSTALLATION ONTO CAMERA ....................2 4 ADJUSTMENT OF FLANGE FOCAL LENGTH ..............3 5 IRIS OPERATION ..........................5 6 FOCUS OPERATION ........................6 7 ZOOM OPERATION .......................... 7 7.1 MANUAL OPERATION ......................

  • Page 48: General Description

    ２.　GENERAL DESCRIPTION This lens is a bayonet mount type zoom lens developed for a color TV Camera. ３.　INSTALLATION ONTO CAMERA MOUNT CLAMP RING CAMERA LENS PLATFORM Lens Supporter (ALH-127A-01A) ■ INSTALLATION ONTO CAMERA To install this lens onto the camera, use the lens supporter (ALH-7A-0A). Note.

  • Page 49: Adjustment Of Flange Focal Length

    ４.　ADJUSTMENT OF FLANGE FOCAL LENGTH The flange focal length is the distance from the flange (mounting surface) of a lens to the focal plane. If the focal plane of the lens does not coincide with the image plane of the camera, the object will be out of focus during a zoom operation.
  • Page 50 4.3 Adjustment without power If power cannot be supplied from the lens connector on the camera to the lens for some unavoidable reason, rotate the F.f adjustment gear (located inside the cover) using a finely pointed tool, for example, and adjust. If this adjustment is to be performed, replace the operation in step [c.] above with the operation involved in rotat- ing the gear used for the flange-back adjustment, and proceed by performing steps [b.

  • Page 51: Iris Operation

    ５.　IRIS OPERATION IRIS MODE SELECT SWITCH IRIS MOMENTARY SWITCH IRIS RING There are two iris operation modes: auto iris mode and manual mode. For the operating instruction in each mode, refer to the description on each mode. ■ AUTO IRIS MODE Set the iris mode select switch to “A.”...

  • Page 52: Focus Operation

    ６.　FOCUS OPERATION CONNECTOR FOR FOCUS RING FOCUS CONTROL FOCUS SERVO/MANUAL SELECT KNOB 6.1 Manual Operation Using the Focus Ring Set the focus servo/manual select knob to “M.” ocusing can be done by directly rotating the focus ring by hand. Rotate the focus ring clockwise from the camera side to focus on an object on the near side. 6.2 Manual Operation Using the Focus Grip When the focus manual module and focus grip are attached to the lens, you can perform the operation using the focus grip.

  • Page 53: Zoom Operation

    ７　ZOOM OPERATION ZOOM SEESAW QUICKZOOM & AUTO CRUISING CONTROL LEVER ZOOM SWITCH ZOOM LEVER ZOOM RING CONNECTOR QUICK FRAME/MANUAL FOR ZOOM CONTROL SELECT KNOB The zoom can be operated in the following five operation modes. Page 7.1 Manual Operation ..............................7 7.2 QuickFrame Function (Operation by Zoom Seesaw Control Lever) ..........8 7.3 QuikZoom Operation ............................9 7.4 Auto Cruising Zoom Operation ........................10...

  • Page 54: Operation By Zoom Seesaw Control Lever

    7.2 Operation by Zoom Seesaw Control Lever Operation a. Set the zoom servo/manual select knob to “S.” b. press T-side of the lever to zoom to the tele side, and the W-side to zoom to the wide side. For the speed control, adjust the strength to press the lever.

  • Page 55: Quickzoom Operation

    7.3 QuickZoom Operation In quickzoom operation, pressing a switch moves the zoom to the tele end quickly. The operator can use this function in such occasions listed below. ・ When rapid zooming to the tele end is required to focus on the object precisely. ・...

  • Page 56: Auto Cruising Zoom Operation

    7.4 Auto Cruising Zoom Operation In auto cruising zoom operation, the zoom moves to the tele end or the wide end at a constant speed. This function is effective when a constant slow zoom speed is required across the zooming range. Note.

  • Page 57: Zoom Limit Operation

    7.5 Zoom Limit Operation The zoom limit function can be used in the servo operation mode. (The setting of the zoom limit positions can be done in the manual operation mode.) By using this function, the zoom movement toward both the tele side and the wide side can be confined; therefore, zooming can be done within the desired shot angles.
  • Page 58 7.5.1 Setting of Zoom Limit Positions ・ Before shipment at the factory, the zoom limit positions were set at the tele end and the wide end respectively. a. If the zoom limit ON/OFF switch ⑧ is set to “OFF,” change it to “ON” position. b.

  • Page 59: Macro Operation

    ８.　MACRO OPERATION MACRO RING MACRO LEVER Carry out the following steps for the macro operation (taking a close-up shot). 8.1 Setting Method a. Rotate the focus ring fully toward the infinity side. b. While pulling the macro lever toward the mount, rotate the macro ring toward the arrow as far as it goes. c.

  • Page 60: Optical Stablizer

    ９.　OPTICAL STABILIZER STABI. ON/OFF Select Switch STABI. ON/OFF Indicator STABI. HIGH/STD/OFF Select Switch （V) STABI. HIGH/STD/OFF Select Switch （H) Using the optical stabilizer built in this lens, even in the strong wind or on an unsteady platform, stable images can be derived.
  • Page 61 Note 1. When the optical stabilizer control unit is connected to the lens, the setting of the selection switch on the control unit has higher priority over the setting of the STABI. HIGH/STD/OFF select switch. Also, note that if the stabilizing characteristic select switch is not provided on the control unit connected to the lens, the stabilizing characteristic cannot be changed.

  • Page 62: Other Functions

    １０.　OTHER FUNCTIONS 10.1 Extender Select Lever （UA46x13.5BERD-U1） To use the built-in extender, rotate the extender select lever to align the letters “×  ” with the index mark. 10.2 VTR Switch Operation of this switch starts or stops the VTR linked to the camera.
  • Page 63 10.6 Connector for Exptender Control （UA46x13.5BERD-G1） To remotely operate the extender, connect the controller connector to this connector. CONNECTOR FOR EXTENDER CONTROL (UA46x13.5BERD-G1) MEMO - 7 -...

  • Page 64: About Function & Mode Select Switches

    １１.　ABOUT FUNCTION & MODE SELECT SWITCHES The function of some switches incorporated in this lens can be changed to other functions. The function can be changed by setting switches in the function & mode select switches. The function & mode select switches are accessible by removing the round rectangular rubber cap on the front of the drive unit.
  • Page 65 ⑧ ⑦ 8.Z･LIMIT ON ⑥ 7.I･A-M CHG ⑤ 6.I･COMP ON ④ 5.C･Z ON 4.AUX ③ 3.RET→Q･Z ② 2.VTR→Q･Z ① 1.Q･Z ON IRIS SENS ⑱ ⑰ 0-9 Z.MODE SEL. SW ⑯ 8.AUX 7.F.DROP.CURV SEL ⑮ 6.F.DROP.CURV SEL ⑭ 5.F.DROP.CURV ON ⑬ 4.P/T MODE SEL 3.Z.MODE ON ⑫...
  • Page 66 ⑧ ⑦ 8.Z･LIMIT ON ⑥ 7.I･A-M CHG ⑤ 6.I･COMP ON ④ 5.C･Z ON 4.AUX ③ 3.RET→Q･Z ② 2.VTR→Q･Z ① 1.Q･Z ON IRIS SENS ⑱ ⑰ 0-9 Z.MODE SEL. SW ⑯ 8.AUX 7.F.DROP.CURV SEL ⑮ 6.F.DROP.CURV SEL ⑭ 5.F.DROP.CURV ON ⑬ 4.P/T MODE SEL 3.Z.MODE ON ⑫...
  • Page 67 ⑧ ⑦ 8.Z･LIMIT ON ⑥ 7.I･A-M CHG ⑤ 6.I･COMP ON ④ 5.C･Z ON 4.AUX ③ 3.RET→Q･Z ② 2.VTR→Q･Z ① 1.Q･Z ON IRIS SENS ⑱ ⑰ 0-9 Z.MODE SEL. SW ZOOM MODE SELECT SWITCH ⑯ 8.AUX 7.F.DROP.CURV SEL ⑮ 6.F.DROP.CURV SEL ⑭...
  • Page 68 ■ TABLE OF SWITCH FUNCTIONS The functions of switches (return switch, VTR switch, quickzoom & auto cruising zoom switch, and iris mode select switch) can be changed to other functions by combination of the settings of the function & mode select switches.

  • Page 69: Iris Adjustment

    １２.　IRIS ADJUSTMENT Since the iris is precisely adjusted at the factory before shipment, normally the readjustment is not required. However, if readjustment is required for some reason, readjustment can be performed as described below. The adjusting trimmer becomes visible inside the drive unit by removing the cap at the front of the drive unit. Use a small screwdriver or similar implement to rotate the trimmer.

  • Page 70: Detaching/Attaching Lens Hood

    １３.　DETACHING/ATTACHING LENS HOOD HOOD ATTACHING KNOB INDEX MARK (SLIT) INDEX MARK (GUIDE) 13.1 DETACHING Rotate the hood attaching knob counterclockwise to loosen it. b. Pull the lens hood straight toward the front to detach it. 13.2 ATTACHING Rotate the hood attaching knob counterclockwise to loosen it. Insert the lens hood until the mating surfaces of the lens hood and the lens body contact with each other.

  • Page 71: Maintenance

    １４.　MAINTENANCE 14.1 CLEANING THE LENS Prepare lens cleaning liquid and lens cleaning paper on the market. a. First use a soft brush or blower brush to brush dust off the surface of the lens. b. Fold the cleaning paper to an adequate size, and dip a part of it into the liquid. Lightly wipe the lens from the center to the periphery while drawing a spiral with the wet paper part.

  • Page 72: Pin Assignment Of Connectors

    １５.　PIN ASSIGNMENT OF CONNECTORS The pin assignment and functions of the connectors of this product are as follows. CONNECTOR TO CAMERA CONNECTOR FOR OPTICAL STABILIZER CONNECTOR FOR EXTENDER CONNECTOR FOR POWER SOURCE CONNECTOR FOR FOCUS CONTROL CONNECTOR FOR ZOOM CONTROL CONNECTOR FOR EXPANSION ■...
  • Page 73 CONNECTOR TO CAMERA CONNECTOR FOR OPTICAL STABILIZER CONNECTOR FOR EXTENDER CONNECTOR FOR POWER SOURCE CONNECTOR FOR FOCUS CONTROL CONNECTOR FOR ZOOM CONTROL CONNECTOR FOR EXPANSION ■ CONNECTOR TO CAMERA ■ CONNECTOR FOR EXTENDER　（for UA46**-G1 ) HR10A-10P-12P (HIROSE) HR10A-7R-5S (HIROSE) SIGNAL SIGNAL ①...

  • Page 74: Optional Accessories

    １６.　OPTIONAL ACCESSORIES Use FUJINON original accessories, otherwise inherent performance of the lens may not be derived. Note. The accessories shown in the following tables are of standard type. The ones with special specifications are not included. Note. The lens shown in the illustrations in this manual may differ from their actual shapes. 16.1 Focus Manual System ACCESSORY NAME...

  • Page 75: All Servo System 1 (Digital Focus , Digital Zoom)

    16.2 All Servo System - 1 ACCESSORY NAME MODEL REMARKS Operation angle of the knob is EPD-41A-D02 two turns. Focus Position Demand Control unit for focus ① Unit operation. (Operation angle of the knob is (EPD-41A-D01) one turn.) ② Zoom Rate Demand Unit ERD-40A-D01 Control unit for zoom operation and preset operation.

  • Page 76: All Servo System 2 (Remote Control By Personal Computer)

    16.3 All Servo System - 2　(Control by Personal Computer) ACCESSORY NAME MODEL REMARKS Required when a personal computer is used to control the ① Connection Cable SA-206D-005 iris, focus and zoom of the lens. ② Lens ③ Personal Computer Configuration All Servo System - 2 ②...

  • Page 77: Specifications

    １７.　SPECIFICATIONS LENS UA46x13.5BERD-U1 UA46x13.5BERD-G1 ITEM Application 2/3” Format Color Camera (Prism Optical System) 13.5 ～ 621 mm Focal Length [27 ～ 1242 mm] *1 Zoom Ratio 46 × Extender Magnification 2 × F2.8 13.5 ～ 316 mm) ～ F5.5 (621 mm) Extender Magnification [F5.6 (27 ～...
  • Page 78 -  -...
  • Page 79 -  -...
  • Page 80 -  -...
  • Page 81 ジーメンススター / SIEMENS STAR / 西门子星标 -  -...
  • Page 82 MEMO - 6 -...
  • Page 83 中　文　版 ◆ 本使用手册包含日文版本英文版本中文版本。 日文版 英文版 中文版...
  • Page 84 ■ 产品中有害物质的名称及含量 有害物质 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 部件名称 (Ｐｂ) （Ｈｇ） （Ｃｄ） （Ｃｒ (Ⅵ)） （ＰＢＢ） （ＰＢＤＥ） 本体 外壳（金属部件） × ○ ○ ○ ○ ○ 外壳（树脂部件） ○ ○ ○ ○ ○ ○ 电缆部件 × ○ ○ ○ ○ ○ 光学部件 ×...
  • Page 85 为安全使用本产品 以下是本产品的重要安全使用须知。请在使用前仔细阅读并遵守指示。 文中的   警告 及   注意 表示：   警告 用不当可能导致死亡或严重伤害。   注意 用不当可能导致人员伤害或物品损坏。   警告 产品内部切勿受潮。这样可能引起火灾或触电。如果出现异常情况，立即切断镜头电源。切勿继续使用。 ◆ 务必将所有部件稳固连接。在高处使用时 , 部件的坠落，可能会导致严重事故。 ◆ 切勿通过镜头目视太阳等任何强光源，以免伤害眼睛。 ◆   注意 携带镜头时务必小心。如果镜头脱落，可能会损坏以及造成人体伤害。 ◆ 必须确认要使用镜头部件 （镜头及附件） 的摄像机能向镜头部件提供足够的电源。 ◆ 否则镜头部件将无法正常工作，摄像机会被损坏。镜头及附件的耗电量数值在其使用手册的 “规格” 一节 中说明。 镜头通电之前，确保所有部件正确连接以后再使用。 ◆ 在安装或拆除电线时，务必握住电线连接处。切勿用力过猛损坏电线，这可能会引起火灾或触电。 ◆...
  • Page 86 备忘 - ii -...
  • Page 87 目　　录 1 目录 ............................... 1 2 一般说明 ............................... 2 3 连接摄像机 ............................2 4 镜座距的调节 ............................. 3 5 光圈操作 ............................... 5 6 聚焦操作 ............................... 6 7 变焦操作 ............................... 7 手动操作 ............................. 7 圧板式变焦控制杆操作 ....................... 8 快速变焦操作 ........................... 9 自动导航变焦操作 .......................10 变焦限位操作...

  • Page 88: 一般说明

    ２.　一 般 说 明 本镜头是为摄录一体机研发的卡口安装式变焦镜头。 ３.　连 接 摄 像 机 支座夹环 锁栓 摄像机 镜头平台 镜头支架 (ALH-127A-01A) ■ 连接摄像机 安装本镜头时 ， 使用镜头支架 （ALH-7A-0A）。 注 ： 安装镜头之前， 应关闭摄像机电源。   警 告 务必将所有部件稳固连接。 在高处使用时 , 部件的坠落 ， 可能会导致严重事故。 a. 将镜头支架安装到三脚架上。 b. 将摄像机安装到镜头支架上。 c. 在用手支撑镜头的同时 ， 将摄像机的卡口与镜头的卡口对齐 ， 然后用支座夹环加以固定。 这时 ， 只是暂时固定支座夹环 ， 不要牢固拧紧。 d.

  • Page 89: 镜座距的调节

    ４.　镜座距的调节 镜座距指从镜头的镜座 （安装表面） 到聚集面的距离。 如果镜头的聚集面与摄像机的像平面不一致， 在变焦操作时， 物体会模糊。 为防止发生这种情况， 需要调节镜座距。 首次将镜头安装在摄像机上或将镜头安装在另一台摄像机上时， 必须进行调节。 ■ 拍摄对象和光圈的条件 安装表面 拍摄对象 : 请使用本手册末尾所设的具有黑白 聚集面 射线网纹的 “西门子星标”。 拍摄距离 : 大约 0 米 光 圈 : 打开或接近打开 注 : 打开光圈使景深变浅， 可以更好地对准焦点。 为了能正确调节镜座距，请仔细进行对焦操作。 镜座距 ■ 调 节 调节时， 先将镜头安装到摄像机中， 然后接通摄像机的电源， 边观察摄像机的监视器边进行操作。 这时，...
  • Page 90 4.3 无法供电时的调节 不得已无法从摄像机上的镜连接器给镜头供电时 , 请用尖端较细的工具等转动镜座距调节齿轮 ( 防护罩 内侧 ) 进行调节。 调节时请用镜座距调节齿轮的转动操作取代上述 [c.] 的操作 , 按照 [b.~g.] 的步骤进行操作。 调节后请将防护罩牢固地安装好。 取下橡胶帽 镜座距调节齿轮 备忘 -  -...

  • Page 91: 光圈操作

    ５.　光圈操作 光圈模式选择开关 一键自动光圈开关 光圈环 光圈模式有两种 ： 自动光圈和手动光圈。 在各种模式中的操作说明请参阅各种模式的相关介绍。 ■ 自动光圈模式 将光圈模式选择开关设为 “A”。 镜头光圈将根据拍摄目标的亮度自动调节。 ■ 手动光圈模式 a. 将光圈模式选择开关设为 “M”。 b. 通过手动旋转光圈环来调节光圈。 从摄像机一端顺时针旋转将缩小光圈 ； 逆时针转动旋转将放大光圈。 注  : 即使光圈模式为手动 ， 如果按光圈手动 / 自动切换开关 , 在按着的时侯 , 会变为自动调节光圈。 注  : 将光圈 A-M 位置转换开关 （参见 9 页）设为 ON， 可以在光圈模式选择开关的自动光圈模式位置与手动 光圈模式位置之间切换。...

  • Page 92: 聚焦操作

    ６.　聚焦操作 聚焦控制连接器 聚焦环 聚焦伺服 / 手动切换旋钮 6.1 使用聚焦环的手动操作 将聚焦伺服／手动切换旋钮设定为 “M”。 直接手动旋转聚焦环便可聚焦。 从摄像机一端顺时针转动聚焦环， 可聚焦近处的对象 ； 逆时针旋转聚焦环可聚焦远处的对象。 6.2 使用聚焦手柄的手动操作 通过在镜头上安装手动聚焦模块和手动聚焦手柄， 可以使用手动聚焦手柄在手中进行操作。 通过手动聚焦模块机械连接镜头的聚焦环和手动聚焦手柄， 将聚焦伺服／手动切换旋钮设为 “M”。 顺时针转动手动聚焦手柄可聚焦近处的对象， 逆时针旋转可聚焦远处的对象。 6.3 使用聚焦定位控制部件的操作 如果使用另售的伺服操作用附件 （聚焦定位控制等控制器）， 还可以进行遥控操作。 使用伺服操作专用附件时 , 请将聚焦伺服 / 手动切换旋钮设为 “S”。 注 . 在聚焦伺服／手动切换旋钮设为 “S” 的状态下， 请勿强行操作聚焦环或手动聚焦手柄。 如果在设定为伺服操作的状态下施加过大的力，...

  • Page 93: 变焦操作

    ７.　变焦操作 圧板式变焦控制杆 快速变焦和自动导航变焦开关 变焦控制杆 变焦环 变焦控制连接器 变焦伺服／手动选择旋钮 变焦操作有以下五种模式 ： 页码 7.1 手动操作 ..................................7 7.2 圧板式变焦控制杆操作 .............................8 7.3 快速变焦操作 ................................9 7.4 自动导航变焦操作 ............................10 7.5 变焦限位操作 ..............................11 各模式操作说明请参阅各种模式的相关介绍。 如另购专用附件可以遥控变焦。 7.1 手动操作 a. 将变焦伺服／手动选择旋钮设为 “M”。 b. 直接转动变焦环或使用变焦控制杆。 顺时针转动 （从摄像机一侧看） 变焦环将焦点移到广角端 ； 或逆时 针转动变焦环将焦点移到远距端。 （直接转动变焦环时，...

  • Page 94: 圧板式变焦控制杆操作

    7.2 圧板式变焦控制杆操作 操作方法 a. 将变焦伺服／手动选择旋钮设定为 “S”。 b. 实施伺服操作时， 按跷跷板式变焦杆的 T 侧或 W 侧。 实施手动操作时， 操作变焦杆或直接旋转变焦环。 按跷跷板式变焦杆的 T 侧向长焦侧变焦， 按 W 侧向广角侧变焦。 改变按压变焦杆的深浅度， 变焦速度则随之变化。 按压得深时变快， 按压得浅时变慢。 注 ： 使用变焦限度功能时， 到变焦限度的位置后停止变焦。 有时会无法变焦至长焦端或广角端。 < 最大变焦速度的调节 > 旋转最大变焦速度调节旋钮 （请参照下图）， 即可以在 7 个级别间任意调节伺服操作时的最大变焦速度。 将旋钮顺时针旋转， 则速度变大。 后视图...

  • Page 95: 快速变焦操作

    7.3 快速变焦操作 在快速变焦操作模式中， 按下开关可快速变焦到远端。 使用者可在下列情况中使用这功能。 ・ 当需要快速变焦到最远端并精确聚焦对象时。 ・ 当拍摄大特写， 需要快速确定照片的构图时。 注 ： 使用变焦限度功能时， 到变焦限度的位置后停止变焦。 有时会无法变焦至长焦端。 快速变焦和自动导航变焦开关 操作方法 a. 将变焦伺服／手动选择旋钮设定为 “S”。 b. 按住快速变焦和自动导航变焦开关直至焦点到达最远端。 c. 当按下快速变焦和自动导航变焦开关时， 进行精确聚焦， 或在大特写中确定画面的构图。 d. 松开快速变焦和自动导航变焦开关。 ─ 变焦将快速移到先前位置。 （如果在变焦移至先前位置之前， 您再次按下快速变焦和自动导航变焦开关， 将重新开始快速变焦。 操作完成后， 松开开关， 变焦将快速移到先前位置。） 注  ： 通过在 “功能和模式转换开关” 中设定合适的开关 （参阅 8 页）， 回放开关和 VTR 开关也可用作 快速变焦和自动导航变焦开关。...

  • Page 96: 自动导航变焦操作

    7.4 自动导航变焦操作 在自动导航变焦模式中， 焦点将匀速移到最远端或最广端。 这种模式适合于变焦范围内的缓慢匀速变焦。 注 ： 使用变焦限度功能时， 到变焦限度的位置后停止变焦。 有时会无法变焦至长焦端。 快速变焦和自动导航变焦开关 圧板式变焦控制杆 7.4.1 操作方法 a. 将变焦伺服／手动选择旋钮设定为 “S”。 b. 按下圧板式变焦控制杆， 调节变焦速度。 c. 在按下圧板式变焦控制杆的同时， 按下快速变焦和自动导航变焦开关。 ─ 自动导航变焦模式将启动。 d. 将手从圧板式变焦控制杆上移开。 ─ 焦点将匀速 （变焦速度由按下快速变焦和自动导航变焦开关时的变焦速度决定） 移到最广端或最远 端。 注 ： 通过在 “功能和模式转换开关” 中设定合适的开关， （参阅 8 页） ， 回放开关和 VTR 开关也可 用作快速变焦和自动导航变焦开关。...

  • Page 97: 变焦限位操作

    7.5 变焦限位操作 变焦限位功能可以在伺服操作模式中使用。 （在手动操作模式中也可设定变焦限位位置。） 通过此功能， 可以限位变焦向远距端和广角端运动， 并实现在所需拍摄角度内的变焦。 前视图 变焦限制 ON/OFF 切换开关 8.Z･LIMIT ON 7.I･A-M CHG 6.I･COMP ON 5.C･Z ON 4.AUX 3.RET→Q･Z 2.VTR→Q･Z 1.Q･Z ON IRIS SENS 0-9 Z.MODE SEL. SW 8.AUX 7.F.DROP.CURV SEL 6.F.DROP.CURV SEL 5.F.DROP.CURV ON 4.P/T MODE SEL 3.Z.MODE ON 2.Z.MODE ON 1.C.COM ON...
  • Page 98 7.5.1 变焦限制位置的设定 ・ 出厂时， 变焦限制位置设定在长焦端和广角端。 a. 如果变焦限制 ON/OFF 切换开关 （功能 & 模式切换开关的 ⑧） 设定为 “OFF”， 将其切换为 “ON”。 b. 将变焦伺服 / 手动切换旋钮设定为 “M”。 c. 用手动操作移动变焦， 在想要设定为长焦侧限制位置的位置停止。 （参照注 ．） d. 在按下变焦控制跷板 “T” 侧的状态下， 按  秒以上快速变焦 & 自动巡航变焦开关。 ─ 长焦侧的变焦限度位置即被设定。 e. 用手动操作移动变焦， 在想要设定为广角侧限制位置的位置停止。 （参照注 ．） 在按下变焦控制跷板...

  • Page 99: 微距拍摄操作

    ８.　微距拍摄操作 微距拍摄控制环 微距拍摄控制杆 执行以下步骤进行微距拍摄 （近处拍摄）。 注 ： 执行微距操作时， 请将变焦限度 ON/OFF 切换开关设定为 “OFF”。 （请参照第 9 页） 8.1 設定方法 充分旋转聚焦环将聚焦调到无限远。 b. 拉微距杆的同时 ， 沿箭头方向将微距环旋转到头。 通过控制变焦来聚焦镜头。 注 ： 当微距拍摄控制环位于中间位置时 ， 也可以拍摄对象。 在这种情况下 ， 最短拍摄距离 （M.O.D.）以及在最短拍摄距离时的拍摄范围处于普通拍摄与微距拍摄之间。 8.2 取消方法 沿箭头反方向转动微距拍摄控制环， 直至微距拍摄控制杆自动复位。 备忘 -  -...

  • Page 100: 减振功能

    ９.　减振功能 减振 ON/OFF 切换开关 减振 ON/OFF 显示灯 减振 HIGH/STD/OFF 切换开关 （V) 减振 HIGH/STD/OFF 切换开关 （H) 如果使用减振功能， 在室外进行体育现场直播时， 可减少由于刮风或不稳定立足点的晃动所导致的影像模糊， 能够始终获得稳定的影像。 9.1 操作方法 按减振 ON/OFF 切换开关。 每次按开关时 ， 减振功能在 ON 和 OFF 之间交替切换。 ON 时减振 ON/OFF 显示灯点亮 ， 减振功能工作。 OFF 时显示灯熄灭 ， 减振机构内的透镜在光轴中央静止。 如果在减振控制器用插头上连接光学稳定器控制单元...
  • Page 101 注 1. 当镜头连接有光学稳定器控制单元时， 将优先控制单元上的切换开关的设置。 另外， 当镜头上连接的控 制单元没有特性切换开关时， 无法进行减振特性的切换。 注 2. 本产品的减振机构采用大型移位透镜来保持光学性能， 因此根据镜头的安装状态， 减振机构本身的机械 振动可能会导致其无法充分发挥减振性能。 三脚架等安装镜头的设备请使用具有足够强度的设备。 注 3. 本产品的减振 ON/OFF 显示灯具有在减振机构发生错误时以闪烁通知异常的功能。 如果在使用减振功能 期间显示灯闪烁， 请操作减振 ON/OFF 开关， 或操作镜头的电源 ON/OFF 重新启动镜头。 重新启动减 振机构也发生错误时， 请采取对策， 如重新检查镜头的安装方法等。 备忘 -  -...

  • Page 102: 其它功能

    １０.　其它功能 10.1 倍率镜选择杆 （仅适用于 UA46x13.5BERD-U1） 要使用倍率镜， 转动倍率镜选择杆使其对准指 标点的 “×”。 指标点 倍率镜选择杆 10.2 VTR 开关 操作这个开关可启动或停止与摄像机连接的 VTR。 注 : 摄像机支持 VTR 开关功能时可使用 VTR 开关。 回放开关 注 : 如果适当设定功能和模式转换开关 ， 则 VTR VTR 开关 开关可用作快速变焦开关或快速变焦和自动 导航变焦开关。 （参阅 8 页） 10.3 回放开关 当按下这个开关时， 可以从摄像机取景器中看 到回放的录像画面。...
  • Page 103 10.6 倍率镜控制连接器 （仅适用于 UA46x13.5BERD-G1） 遥控操作倍率镜时， 连接控制器的连接器。 倍率镜控制连接器 (UA46x13.5BERD-G1) 备忘 - 7 -...

  • Page 104: 功能和模式选择开关说明

    １１.　功能和模式选择开关说明 这个镜头的各种按纽可按所表示的功能转换来使用 , 功能的转换可利用駆动部的功能和模式转换开关来设定。 取下驱动部件前部的方形橡胶盖就可以看到功能和模式转换开关。 ⑧ ⑦ 8.Z･LIMIT ON ⑥ 7.I･A-M CHG ⑤ 6.I･COMP ON ④ 5.C･Z ON 4.AUX ③ 3.RET→Q･Z ② 2.VTR→Q･Z ① 1.Q･Z ON IRIS SENS ⑱ ⑰ 0-9 Z.MODE SEL. SW ⑯ 8.AUX 7.F.DROP.CURV SEL ⑮ 6.F.DROP.CURV SEL ⑭...
  • Page 105 ⑧ ⑦ 8.Z･LIMIT ON ⑥ 7.I･A-M CHG ⑤ 6.I･COMP ON ④ 5.C･Z ON 4.AUX ③ 3.RET→Q･Z ② 2.VTR→Q･Z ① 1.Q･Z ON IRIS SENS ⑱ ⑰ 0-9 Z.MODE SEL. SW ⑯ 8.AUX 7.F.DROP.CURV SEL ⑮ 6.F.DROP.CURV SEL ⑭ 5.F.DROP.CURV ON ⑬ 4.P/T MODE SEL 3.Z.MODE ON ⑫...
  • Page 106 ⑧ ⑦ 8.Z･LIMIT ON ⑥ 7.I･A-M CHG ⑤ 6.I･COMP ON ④ 5.C･Z ON 4.AUX ③ 3.RET→Q･Z ② 2.VTR→Q･Z ① 1.Q･Z ON IRIS SENS ⑱ ⑰ 0-9 Z.MODE SEL. SW ⑯ 8.AUX 7.F.DROP.CURV SEL ⑮ 6.F.DROP.CURV SEL ⑭ 5.F.DROP.CURV ON ⑬ 4.P/T MODE SEL 3.Z.MODE ON ⑫...
  • Page 107 ⑧ ⑦ 8.Z･LIMIT ON ⑥ 7.I･A-M CHG ⑤ 6.I･COMP ON ④ 5.C･Z ON 4.AUX ③ 3.RET→Q･Z ② 2.VTR→Q･Z ① 1.Q･Z ON IRIS SENS ⑱ ⑰ 变焦模式选择纽 0-9 Z.MODE SEL. SW ⑯ 8.AUX 7.F.DROP.CURV SEL ⑮ 6.F.DROP.CURV SEL ⑭ 5.F.DROP.CURV ON ⑬...
  • Page 108 ■ 开关功能一览表 这些开关 （回放开关、 VTR 开关、 快速变焦和自动导航变焦开关以及光圈模式转换开关） 的功能可以通过 功能和模式转换开关的设定组合来改变为其它功能。 请参阅下表。 ◎ 回放开关 功能和模式转换开关的设定 SW1- ③ SW1- ⑤ 回放开关的功能 RET →快速变焦 自动导航变焦 ON ━ 回放开关 快速变焦和自动导航变焦开关 快速变焦开关 ◎ ＶＴＲ 开关 功能和模式转换开关的设定 SW1- ② SW1- ⑤ ＶＴＲ开关的功能 ＶＴＲ→快速变焦 自动导航变焦 ON ━ VTR 开关 快速变焦和自动导航变焦开关...

  • Page 109: 光圈调节

    １２.　光 圈 调 节 产品出厂前， 光圈已精确调节， 通常不需要再调节。 但是， 出于某些原因需要进行调整时， 可依照如下要领进行调节。 取下驱动部件前部的盖就可以看到部件内的调节钮。 使用小螺丝刀或类似工具旋转调节钮。 ⑧ ⑦ 8.Z･LIMIT ON ⑥ 7.I･A-M CHG ⑤ 6.I･COMP ON ④ 5.C･Z ON 4.AUX ③ 3.RET→Q･Z ② 2.VTR→Q･Z ① 1.Q･Z ON IRIS SENS ⑱ 光圈灵敏度调节钮 ⑰ 0-9 Z.MODE SEL. SW ⑯ 8.AUX 7.F.DROP.CURV SEL ⑮...

  • Page 110: 拆卸／安装镜头遮光罩

    １３.　拆卸／安装镜头遮光罩 镜头遮光罩安装旋钮 指标点 ( 狭缝 ) 指标点 ( 导板 ) 13.1 拆 卸 a. 逆时针旋转遮光罩安装旋钮使之松开。 b. 向遮光罩前方径直拉动遮光罩便可拆除。 13.2 安 装 a. 逆时针转动遮光罩安装旋钮使之松开。 b. 插入镜头遮光罩， 直到镜头遮光罩与镜头主体的接合表面互相接触。 将引擎盖上的导板与镜头上的狭 缝对齐。 c. 拧紧遮光罩安装旋钮。 备忘 -  -...

  • Page 111: 保养／点検

    １４.　保 养 / 点 検 14.1 清洁镜头 在市场上购买镜头清洁液和镜头清洁纸。 a. 首先使用柔软毛刷或气刷清除镜头表面的灰尘。 b. 将镜头清洁纸折成合适大小， 然后浸入清洁液。 将湿水部分卷成螺旋状， 轻轻由中间向四周擦拭镜头。 使用新的镜头清洁纸重复这项操作， 直至镜头彻底清洁。 14.2 消除水汽 镜头主体受湿后， 首先立即用清洁干布擦除镜头外部的水。 然后与干燥剂一起封入塑料袋中以消除内部的 水汽。 14.3 保 存 如果镜头长时间不使用时， 应避开高温、 潮湿或有腐蚀气体的环境保存。 14.4 注 意 镜头由光学部件和驱动部件组成。 切勿拆除固定这两个部件的螺丝。 这样会损害产品的功能或引起触电。 14.5 检 查 如果镜头出现异常情况， 请联系我们的销售代理商。 为了长期保持产品的高性能， 建议您定期检查， 至少每年一次。 请注意， 我们可能无法检查和修理用户改 装过的产品。...
  • Page 112 １５.　连接器的引脚分配 本产品连接器的引脚分配和功能如下。 摄像机连接口 减振控制器用插头 倍率镜连接器 电源连接口 聚焦控制连接器 变焦控制连接器 扩展插口 ■ 聚焦控制连接器 ■ 扩展插口 HR25-9R-20S (HIROSE) 　　HR10G-10R-12S (HIROSE) SIGNAL SIGNAL ① N.C. ① +V　(+12VDC) ② ② ③ ③ COM+V(7.5V DC) ④ ⑨ ① ④ COM(5.0V DC) ⑤ ⑧ ⑩ ② ⑦ ⑫⑪...
  • Page 113 摄像机连接口 减振控制器用插头 倍率镜连接器 电源连接口 聚焦控制连接器 变焦控制连接器 扩展插口 ■ 摄像机连接口 HR10A-10P-12P (HIROSE) ■ 倍率镜连接器　（UA46xxBERD-G1） HR10A-7R-5S (HIROSE) SIGNAL SIGNAL ① RET SW ① ① +V　(+12VDC) ② VTR SW ④⑤ ② ③ ① ② ⑧ ③ GND (0V) ② ⑩ ⑦ ③ EXTENDER CONTROL * ③...

  • Page 114: 可选附件

    １６.　可选附件 请使用富士能原厂配件。 使用非原厂配件有可能引起镜头功能下降或损坏。 注 . 刊载在各系统中的均是标准型产品， 不包括特殊规格的产品。 注 . 本手册中图示的镜头或其它设备可能与实际形状有出入。 16.1 手动聚焦系统 附件名称 型号 备注 ① 手动聚焦模块 FMM-3D 用于手动聚焦的手动模块。 ② 手动聚焦手柄 CFH-11 用于聚焦操作的把手。 ③ 软线 CFC-12-990 用于 FMM 与 CFH 之间的机械连接。 ④ 安装夹 MCA-7 用于 CFH 的 安装。 ⑤ 镜头 注...
  • Page 115 16.2 所有伺服系统 - 1 附件名称 型号 备注 EPD-41A-D02 旋钮的操作角为两个转角。 ① 聚焦定位控制部件 用于聚焦操作的控制部件。 (EPD-41A-D01) ( 旋钮的操作角为一个转角。) ② 变焦遙控把手部件 ERD-40A-D01 用于变焦操作和预设操作的控制部件。 ③ 安装夹 MCA-37 用于 EPD 和 ERD 的安装。 ④ 镜头 配置图 所有伺服系统 - 1 注 ： 操作变焦控制器时的变焦速度是同时反映 了驱动部分的最大变焦速度控制旋钮和变 焦控制器的速度调节旋钮的速度。 根据最 大变焦速度控制旋钮的设置， 伺服的工作 时间有可能变得较规格中记载的数值长。...

  • Page 116: 所有伺服系统 - 2（由个人电脑控制

    16.3 所有伺服系统－２　（由个人电脑控制） 附件名称 型号 备注 ① 连接线 SA-206D-005 当使用个人电脑控制光圈、 聚焦和变焦时需要这条连接线。 ② 镜头 ③ 个人电脑 配置图 所有伺服系统－２ ② ① ③ - 0 -...
  • Page 117 １７.　规　　格 镜头型号 UA46x13.5BERD-U1 UA46x13.5BERD-G1 项目 适用范围 2/3” 格式彩色摄像机 （三棱镜光学系统） 13.5 ～ 621 mm 焦 距 [27 ～ 1242 mm] *1 变焦倍率 46 倍 倍率镜倍率 2 倍 F2.8 13.5 ～ 316 mm) ～ F5.5 (621 mm) 最大相关孔径 （F No.) [F5.6 (27 ～ 632 mm) ～ F11 (1242 mm)] *1 光圈范围...
  • Page 121 ジーメンススター / SIEMENS STAR / 西门子星标...
  • Page 122 备忘...
  • Page 124 TEL. +81-48-668-2081 FAX. +81-48-651-8517 http://www.fujifilm.com/ +81-48-668-2081 +81-48-651-8517 http://www.fujifilm.com.cn/ H3007001/TV...
