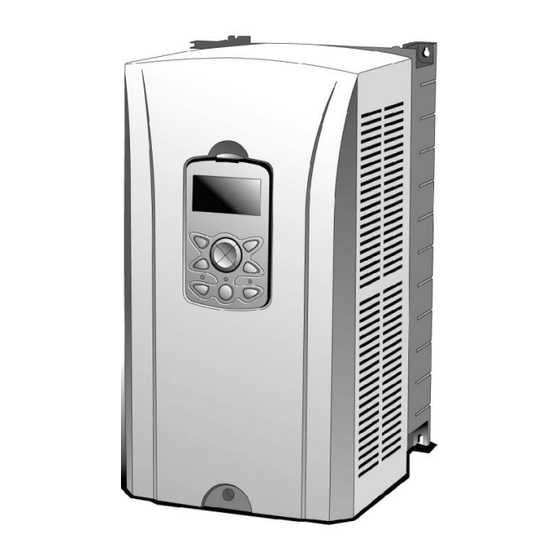

LS ELECTRIC SV-iS7 Series User Manual

Hide thumbs Also See for SV-iS7 Series:

Advertisement

Quick Links

Download this manual
LS ELECTRIC strives to maximize your profits in gratitude for choosing us as your partner.
iS7 RAPIEnet User Manual
SV-iS7 series

Advertisement

loading
Need help?

Need help?

Do you have a question about the SV-iS7 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for LS ELECTRIC SV-iS7 Series

Summary of Contents for LS ELECTRIC SV-iS7 Series

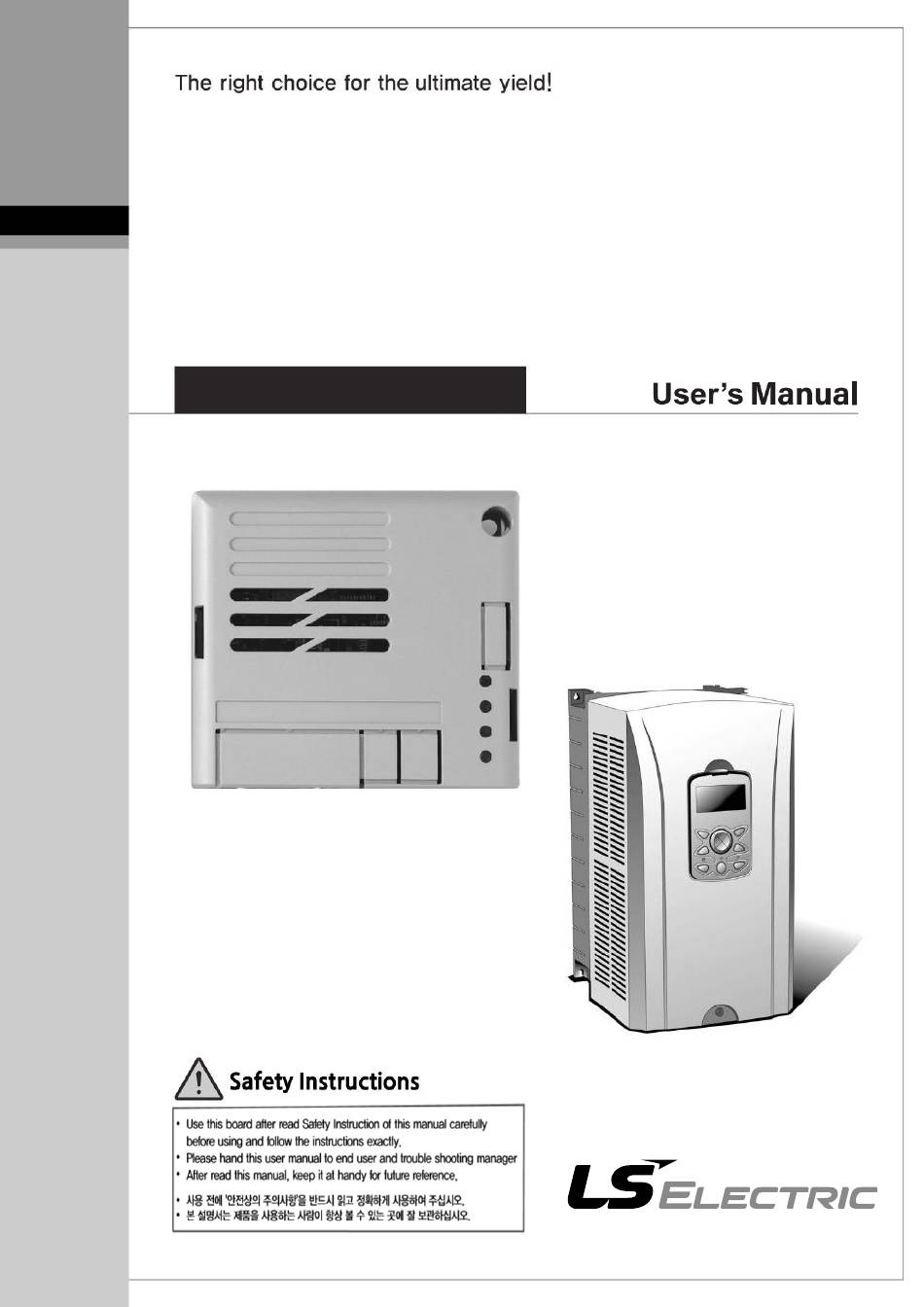

  • Page 1 LS ELECTRIC strives to maximize your profits in gratitude for choosing us as your partner. iS7 RAPIEnet User Manual SV-iS7 series...
  • Page 2 iS7RAPIEnet Option Manual Safety Precaution First thank you for using our iS7 RAPIEnet Option Board! Please follow the following safety attentions since they are intended to prevent any possible accident and danger so that you can use this product safely and correctly.
  • Page 3 iS7RAPIEnet Option Manual WARNING Wiring and periodic inspections should be performed at least 10 minutes after disconnecting the input power and after checking the DC link voltage is discharged with a meter (below DC 30V). Otherwise, you may get an electric shock. Operate the switches with dry hands.

  • Page 4: Table Of Contents

    iS7RAPIEnet Option Manual Table of Contents Introduction ....................................4 RAPIEnet Technical Specifications ............................4 Included Items ..................................... 4 Designation ....................................4 Part Names and Installation ..............................5 Network Connections ................................8 Network Cable Specification..............................9 RAPIEnet Communication Related Keypad Parameters ..................10 RAPIEnet Communication Options and Related Keypad Parameters ...............

  • Page 5: Introduction

    iS7RAPIEnet Option Manual 1. Introduction The RAPIEnet (Real-time Automation Protocols for Industrial Ethernet) communication module provides RAPIEnet network communication for the SV-iS7 inverter. RAPIEnet is a communication protocol compliant with IEC 61158 Type 21 and IEC 62439 RRP (Ring-based Redundancy Protocol). The RAPIEnet communication module provides full-duplex data transfer which enables real-time communication without transmission collisions.

  • Page 6: Part Names And Installation

    iS7RAPIEnet Option Manual 5. Part Names and Installation (1) Exterior Mounting bracket RAPIEnet connection link 1 RAPIEnet connection link 2 Mounting hole Status indicator (LED) (2) iS7 RAPIEnet Communication Module Installation Installation location ① Remove the front cover. ② Connect the RAPIEnet communication module by inserting it into the connector on the inverter body. Secure it with the two mounting screws.
  • Page 7 iS7RAPIEnet Option Manual (3) RAPIEnet Communication Module Front Panel Link Color Description Status Remarks LINK1 is connected to a network and Green Normal network operation is operating normally. LED3 LINK1 Orange Network communication fault A communication fault is detected. * RAPIEnet is running but LINK1 is not LINK1 not connected connected to a network.
  • Page 8 iS7RAPIEnet Option Manual Message Color Description Status Remarks Communication between the Normal communication module and the inverter is normal. Flashing RAPIEnet communication fault (LED0 and LED1 flash (includes station collision). asynchronously, in 1 second intervals.) Flashing A communication fault is LED1 ERROR detected between the...

  • Page 9: Network Connections

    iS7RAPIEnet Option Manual 6. Network Connections (1) Communication Cable Contacts Signal Description Wire Color Data transmission + White/Yellow Data transmission - Yellow Data reception + White/Green NONE Not used Blue NONE Not used White/Blue Data reception - Green NONE Not used White/Brown NONE Not used...

  • Page 10: Network Cable Specification

    iS7RAPIEnet Option Manual 7. Network Cable Specification (1) Bandwidth RAPIEnet communication requires CAT 5 network cables. CAT 5 cables used with RAPIEnet support 100MHz bandwidth (60MHz station speed), and a maximum transmission speed of 100Mbps. (2) Twisted-pair Cable Types Type Description Application 200MHzmax.

  • Page 11: Rapienet Communication Related Keypad Parameters

    iS7RAPIEnet Option Manual 8. RAPIEnet Communication Related Keypad Parameters To operate the iS7 inverter using the RAPIEnet communication module, set DRV-06 Cmd Source to [4 Fieldbus]. Set DRV-07 Freq Ref Src to [8 Fieldbus] to provide a frequency reference to the inverter using the RAPIEnet communication module.
  • Page 12 iS7RAPIEnet Option Manual Code Parameter Name Default Description 06 FBus S/W Ver 07 FBus ID 0 - 63 09 FBus Led 10 opt para-1 0 - 63 11 opt para-2 5 - 1000 msec 0 msec 12 opt para-3 13 opt para-4 0000 Hex 14 opt para-5 15 opt para-6...

  • Page 13: Rapienet Communication Options And Related Keypad Parameters

    iS7RAPIEnet Option Manual Code Parameter Name Default Description 0 None 1 Free-Run 2 Dec 12 Lost Cmd Mode 0 None 3 Hold Input 4 Hold Output 5 Lost Preset 13 Lost Cmd Time 0.1 -120 sec 14 Lost Preset F 0.00 0.50 - 60.00 Hz 9.
  • Page 14 iS7RAPIEnet Option Manual Panel RAPIEnet Communication Module Front An example of “[COM-09] FBus” LED status displayed on the keypad 09 FBus LED LED3 LED2 LED1 LED0 ④ [COM-10] opt para-1: Target Channel ID Sets the station ID for the other device the RAPIEnet communication module connects to via high- speed/P2P communication.
  • Page 15 iS7RAPIEnet Option Manual making changes. ⑦ [COM-13] opt para-4: Hi-speed Link Data Transmission Monitoring Monitors the data selected by “[COM-12] opt para-3 (high-speed link transmission data index).” The data is monitored and displayed-only on the keypad display. ⑧ [COM-14] opt para-5: Hi-speed Link Data Reception Index Selects the high-speed link reception data to monitor, by selecting one of the data addresses assigned to [COM51]–[COM58] (Para status0–8).
  • Page 16 iS7RAPIEnet Option Manual ⑭ [COM-94] Comm Update: Updating Communication Settings The option parameters in COM group display the inverter settings. When changes are made to the communication settings using the keypad, they are not applied instantly to the RAPIEnet communication module. After making changes to the communication settings, set [COM-94] Comm Update to Yes to apply the changes.

  • Page 17: Inverter Communication Address

    iS7RAPIEnet Option Manual Code Parameter Name Description Hi-speed link data reception monitoring 15 opt para-6 (Monitoring parameter - display-only at the keypad.) 30 ParaStatus Num Number of data transmission 31 Para Status-1 Data transmission address1 32 Para Status-2 Data transmission address2 33 Para Status-3 Data transmission address3 34 Para Status-4...
  • Page 18 iS7RAPIEnet Option Manual...

  • Page 19: High-Speed Link

    XGL-EIMT module before reading these instructions. To configure the PLC’s communication settings, the XG5000 program (XG5000_V3.68_20131008) must be installed. The program can be downloaded from the LS ELECTRIC website (www.lselectric.co.kr/support/download-center/). Run the XG5000 program and click [Tools] ▶ [Network Manager]. When the XG-PD program is activated, click one of the high-speed link entries (ex.

  • Page 20: P2P Communication

    XGL-EIMT module before reading these instructions. To configure the PLC’s communication settings, the XG5000 program (XG5000_V3.68_20131008) must be installed. The program can be downloaded from the LS ELECTRIC website (www.lselectric.co.kr/support/download-center/). Run the XG5000 program and click [Tools] ▶ [Network Manager]. When the XG-PD program is activated, click one of the P2P entries (ex.
  • Page 21 iS7RAPIEnet Option Manual ① P2P Write (Transmission) Setting P2P function: WRITE  Conditional flag: Set the operation conditions for P2P communication.  Data type: The iS7 RAPIEnet communication module supports 16 bit *WORD type data only.  No. of variables: The iS7 RAPIEnet communication module supports only *one variable. ...
  • Page 22 iS7RAPIEnet Option Manual - Read area: Set the address for the data to be transmitted. - Save area: Set the iS7 RAPIEnet communication module address where the transmitted data will be sent (written) to. ‘M1xxxx’ format must be used for the iS7 inverter addresses (where the transmitted data will be written to).
  • Page 23 iS7RAPIEnet Option Manual - Read area: Set the address for the data to be read into the RAPIEnet communication module is located (where the data will be read from). ‘M1xxxx’ format must be used for the iS7 inverter addresses (where the data is to be read from).
  • Page 24 iS7 RAPIEnet Option Manual 제품을 사용하기 전에 먼저 저희 iS7 RAPIEnet 옵션 보드를 사용하여 주셔서 감사합니다. 안전상의 주의사항  안전상의 주의사항은 사고나 위험을 사전에 예방하여 제품을 안전하고 올바르게 사용하기 위한 것 이므로 반드시 지켜주십시오.  주의사항은 ‘경고’와 ‘주의’의 두 가지로 구분되어 있으며 ‘경고’와 ‘주의’의 의미는 다음과 같습니다. 지시사항을...
  • Page 25 iS7 RAPIEnet Option Manual 목 차 1. 소개 ........................... 3 2. RAPIEnet Technical Features ..................3 3. 제품 구성물 ........................3 4. iS7 RAPIEnet 통신 옵션 형명 ..................3 5. RAPIEnet 통신 옵션 외관 및 설치 ................4 6. Network 연결 ........................7 7.

  • Page 26: Rapienet Technical Features

    iS7 RAPIEnet Option Manual 1. 소개 RAPIEnet 통신 옵션 카드는 SV-iS7 인버터를 산업통신망 국제규격인 IEC 61158의 Type 21과 IEC 62439의 RRP에 해당하는 RAPIEnet 네트워크에 연결되도록 합니다. Full-duplex 방식을 이용하여 충돌 없는 통신으로 통신 상의 실시간성을 확보하며, iS7 인버터의 제어 및 모니터링이 PLC의 시퀀스 프로그램 또는 임의의 Master Module에 의해 제어가 가능해 집니다. 배선이...

  • Page 27: Rapienet 통신 옵션 외관 및 설치

    iS7 RAPIEnet Option Manual 5. RAPIEnet 통신 옵션 외관 및 설치 (1) 외관 (2) iS7 RAPIEnet 통신 옵션 설치 ① iS7 인버터 본체의 Cover를 분리합니다. ② iS7 통신옵션 접속 부에 RAPIEnet 통신 옵션을 체결한 후, 나사 체결(2개)을 해주십시오. ③ iS7 인버터와 RAPIEnet 통신 옵션이 체결되었습니다. iS7 인버터의...
  • Page 28 iS7 RAPIEnet Option Manual (3) RAPIEnet 통신 옵션 LED 표시 부 LED 의미 Color 동작 의미 동작 의미 Network LINK 1에 Network가 연결되어 Green 정상 동작 정상 동작하고 있음 Network LED3 LINK1 Orange RAPIEnet 통신 설정 확인 * 설정 확인 LINK 1 RAPIEnet 통신...
  • Page 29 iS7 RAPIEnet Option Manual LED 의미 Color 동작 의미 동작 의미 통신 카드와 인버터가 정상적인 정상 동작 통신을 하고 있음 Flashing RAPIEnet 통신 불량 LED0과 비동기 점멸 (1초 주기) Flashing LED1 ERROR RAPIEnet 통신 카드와 인버터 사 LED0과 동기 점멸 이에...

  • Page 30: Network 연결

    iS7 RAPIEnet Option Manual 6. Network 연결 (1) 통신선 연결 단자 관련 정보 Pin No. 신호 설명 선 색 송신 데이터 Plus 흰/황색 송신 데이터 Minus 황색 수신 데이터 Plus 흰/녹색 NONE 사용 안 함 청색 NONE 사용 안 함 흰/청색...

  • Page 31: Network 케이블 규격

    iS7 RAPIEnet Option Manual 7. Network 케이블 규격 (1) 사용 주파수 대역 UTP 케이블은 사용주파수에 따라 5가지로 나누어지며, 카테고리1~카테고리5로 분류됩니다. RAPIEnet 통신을 사용하기 위해서는 카테고리 5를 사용 합니다. 카테고리 5는 전송대역이 100MHz, 채널성능 60MHz이며 전송속도는 100Mbps까지 가능합니다. (2) Twist Pair 선 종류 분류...

  • Page 32: Rapienet 통신 옵션과 관련 Keypad 파라미터

    iS7 RAPIEnet Option Manual 8. RAPIEnet 통신 옵션과 관련 Keypad 파라미터 RAPIEnet 통신 옵션을 사용하여 iS7 인버터를 운전 시키고 싶은 경우에는 Keypad의 DRV-06 Cmd Source를 [4 Fieldbus]로 설정하여 주십시오. 또한, RAPIEnet 통신 옵션을 사용하여 인버터 주파수 지령을 내리고 싶은 경우에는 DRV-07 Freq Ref Src를...
  • Page 33 iS7 RAPIEnet Option Manual Code 파라미터 이름 초기값 Range 30 ParaStatus Num 0 ~ 8 31 Para Status-1 0~0xFFFF 32 Para Status-2 0~0xFFFF 33 Para Status-3 0~0xFFFF 34 Para Status-4 0~0xFFFF 35 Para Status-5 0~0xFFFF 36 Para Status-6 0~0xFFFF 37 Para Status-7 0~0xFFFF 38 Para Status-8 0~0xFFFF...

  • Page 34: Rapienet 통신 옵션과 관련 Keypad 파라미터 설명

    iS7 RAPIEnet Option Manual 9. RAPIEnet 통신 옵션과 관련 Keypad 파라미터 설명 (1) CNF 그룹 ① [CNF-30] Option-1 Type: 옵션 슬롯1의 종류 표시 현재 iS7에 장착된 통신 카드 종류를 자동으로 나타냅니다. iS7 RAPIEnet 통신 옵션 카드를 iS7 인버터에 장착 시 자동으로 “RAPIEnet”으로 표시 됩니다. ** Keypad 버전에...
  • Page 35 iS7 RAPIEnet Option Manual [COM-09] FBus LED 표시의 예) 09 FBus LED LED3 LED2 LED1 LED0 LED OFF LED ON LED ON LED ON ④ [COM-10] opt para-1: 상대 국번 정보 iS7 RAPIEnet 통신 옵션을 사용하여 고속통신 또는 P2P 통신을 할 상대 국번 정보를 설정 합니다.
  • Page 36 iS7 RAPIEnet Option Manual [COM-32] Para Status-2 의 데이터 값을 모니터링 [COM-33] Para Status-3 의 데이터 값을 모니터링 [COM-34] Para Status-4 의 데이터 값을 모니터링 [COM-35] Para Status-5 의 데이터 값을 모니터링 [COM-36] Para Status-6 의 데이터 값을 모니터링 [COM-37] Para Status-7 의...
  • Page 37 iS7 RAPIEnet Option Manual 기능이므로 Keypad를 통하여 읽기만 가능합니다. ⑩ [COM-30] ParaStatus Num: 데이터 송신 개수 설정 RAPIEnet 통신 옵션은 고속링크를 통하여 최대 8개의 데이터를 송신할 수 있습니다. 설정 값은 0~8 입니다. 송신 데이터로 보내고자 하는 데이터 주소는 [COM-31]~[COM-38]를 통하여 설정합니다.
  • Page 38 iS7 RAPIEnet Option Manual (4) PRT 그룹 ① [PRT-12] Lost Cmd Mode: 통신 지령 상실 시 동작 모드 통신으로 인버터가 동작되고 있지만, 운전 중 통신 이상이 발생하거나 Keypad와 iS7 본체와의 연결에 문제가 발생하였을 경우의 인버터의 동작 모드를 선택할 수 있습니다. ②...
  • Page 39 iS7 RAPIEnet Option Manual (5) Keypad 파라미터 설명 간략본 Code 파라미터 이름 기능 설명 30 Option-1 Type 옵션 슬롯1의 종류 표시 06 Cmd Source 운전 지령 방법 07 Freq Ref Src 주파수 설정 06 FBus S/W Ver 통신 옵션 S/W 버전 07 FBus ID 통신...

  • Page 40: 인버터 통신 주소

    iS7 RAPIEnet Option Manual Code 파라미터 이름 기능 설명 수신 데이터의 주소 설정5 55 Para Control-5 수신 데이터의 주소 설정6 56 Para Control-6 수신 데이터의 주소 설정7 57 Para Control-7 수신 데이터의 주소 설정8 58 Para Control-8 94 Comm Update 통신...

  • Page 41: 고속링크 통신

    iS7 RAPIEnet Option Manual 11. 고속링크 통신 고속링크는 통신 모듈간의 통신 방법으로, 고속링크 파라미터 설정에 의해 데이터를 송수신할 수 있습니다. iS7 RAPIEnet 통신 옵션 사용하여 송신 데이터 개수[COM-30], 수신 데이터 개수[COM-50], 송신 주기[COM-11], 송신 데이터 주소[COM-31]~[COM-38], 수신 데이터 주소[COM-51]~[COM-58]을 설정하여 데이터 교환할 수 있는 데이터 전송 서비스입니다. 다만, 고속링크...
  • Page 42 iS7 RAPIEnet Option Manual ① 고속링크 송신 설정 모드: 송신  블록 번호: PLC 시스템은 송신 모드일 때, iS7 RAPIEnet 통신 옵션의 국번[COM-07] 정보 또는  상대 국번 정보를 입력하는 창이 활성화 되지 않으므로 블록번호를 통하여 상대 국번을 설정하여 줍니다. 읽을...

  • Page 43: P2P 통신

    iS7 RAPIEnet Option Manual 12. P2P 통신 P2P는 통신 모듈간의 통신 방법으로, P2P 파라미터 설정에 의해 데이터를 송수신할 수 있습니다. 일정한 이벤트 발생 시, 국번 정보를 통하여 데이터를 상대 국번의 일정 영역에 쓰거나, 읽을 수 있습니다. (1) PLC의 XG5000 프로그램, P2P 설정 방법 iS7 RAPIEnet 통신...
  • Page 44 iS7 RAPIEnet Option Manual ① P2P 송신(WRITE) 설정 P2P 기능: WRITE  기동 조건: P2P 통신을 사용하기 위한 프레임 동작 조건을 설정합니다.  데이터 타입: iS7 RAPIEnet 통신 옵션은 16비트 WORD 타입만 지원합니다.  변수 개수: iS7 RAPIEnet 통신 옵션에서는 변수 개수를 1개만...
  • Page 45 iS7 RAPIEnet Option Manual ② P2P 수신(READ) 설정 P2P 기능: READ  기동 조건: P2P 통신을 사용하기 위한 프레임 동작 조건을 설정합니다.  데이터 타입: iS7 RAPIEnet 통신 옵션은 16비트 *WORD 타입만 지원합니다.  변수 개수: iS7 RAPIEnet 통신 옵션에서는 변수 개수를 *1개만 지원합니다. ...
  • Page 46 ㆍ지속적인 제품 개선으로 본 매뉴얼의 내용과 제품 기능에 일부 차이가 있을 수 있습니다. LS ELECTRIC은 이로 인한 손해, 배상에 책임을 지지 않으므로 제품을 사용 하시기 전에 반드시 매뉴얼과 제품의 버전을 확인 하시기 바랍니다. ⓒ LS ELECTRIC Co., Ltd 2020 All Right Reserved.
