LS ELECTRIC strives to maximize your profits in gratitude for choosing us as your partner.

iS7 Rnet/Fnet Option User Mannual

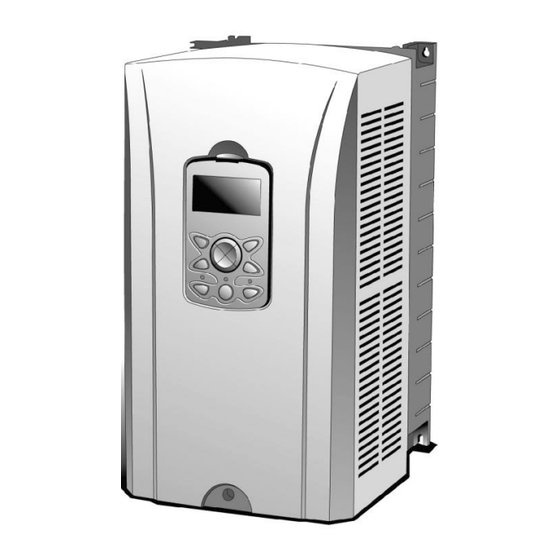

SV-iS7 series

Table of Contents

Chapters

Need help?

Do you have a question about the SV-iS7 Series and is the answer not in the manual?

Questions and answers

Summary of Contents for LS ELECTRIC SV-iS7 Series

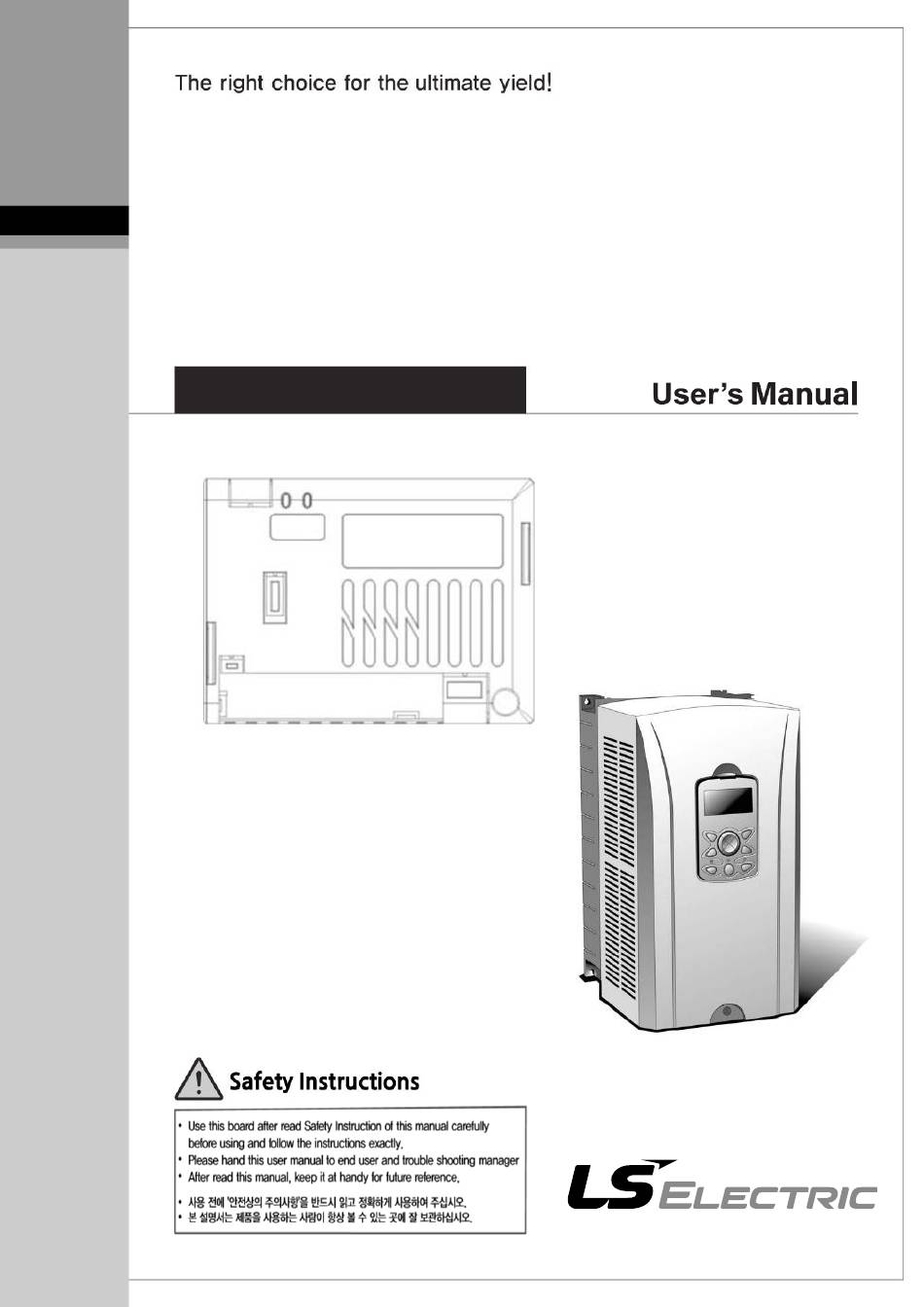

Page 1 LS ELECTRIC strives to maximize your profits in gratitude for choosing us as your partner. iS7 Rnet/Fnet Option User Mannual SV-iS7 series...
Page 2 iS7 RNet/FNet Manual Before using the product, thank you for using our SV-iS7 RNet/FNet Option Board. Safety Instruction  To prevent injury and danger in advance for safe and correct use of the product, be sure to follow the Safety Instructions. ...
Page 3: Table Of Contents
Technical date for RNet/FNet communication board ................１ RNet/FNet cable connection ........................２ Product Contents ............................２ RNet/FNet communication board ......................３ RNet/FNet LED Information ........................４ RNet/FNet related Keypad Parameter ....................... ５ Connection to LS ELECTRIC PLC with RNet/FNet ................１０...
Page 4: Introduction
1. Introduction RNet/FNet communication board makes the connection between PLC of LS ELECTRIC SV-iS7 inverter by a fast series communication so that PLC sequence program can control the inverter by high speed communication operation of 1 Mbps. Controlling and monitoring inverter by PLC sequence program makes it easier to install and modify the system.
Page 5: Rnet/Fnet Cable Connection
iS7 RNet/FNet Manual Item Specifications Access method to service zone Token Passing Connection Oriented Service Communication type Connectionless Service Frame error check CRC16 *1) Segment It means local network connecting all stations using the same Token without using any connecting devices (Gateway, EOC, and repeater). 3.
Page 6: Rnet/Fnet Communication Board
iS7 RNet/FNet Manual 5. RNet/FNet communication board Interior and appearance /Installation (1) Interior ▶ SW1 : -. Pin 1 (terminal resistance connecting setting switch) On : 120.8 Ohm terminal resistance connected. -. Pin 2 ~ 3 (Not used) -. Pin 4 (RNet/FNet select switch(On : FNet, Off : RNet) (2) Appearance/Installation ...
Page 7: Rnet/Fnet Led Information
iS7 RNet/FNet Manual 6. RNet/FNet LED Information Four LEDs are installed in iS7 RNet/FNet communication board informing the user of present RNet/FNet status. In iS7 RNet/FNet communication board, LED is located in the below turn. Green Green Green Error LED name Color Function ON (0.5sec On, 0.5sec OFF) –...
Page 8: Rnet/Fnet Related Keypad Parameter
iS7 RNet/FNet Manual 7. RNet/FNet related Keypad Parameter Code Parameter name Initial value Setting range Description RNet/FNet: display the CNF-30 Option Type-1 type of built-in communication board Keypad Fx/Rx-1 Fx/Rx-2 Operation DRV-06 Cmd Source Fx/Rx-1 Source setting Int. 485 FieldBus Keypad-1 Keypad-2 Frequency...
Page 9 iS7 RNet/FNet Manual Code Parameter name Initial value Setting range Description 0x0000 ~ 0xFFFF COM-33 Para Status-3 0x000F Receiving Address 3 0x0000 ~ 0xFFFF COM-34 Para Status-4 0x0000 Receiving Address 4 0x0000 ~ 0xFFFF COM-35 Para Status-5 0x0000 Receiving Address 5 0x0000 ~ 0xFFFF COM-36 Para Status-6...
Page 10 iS7 RNet/FNet Manual Option Type-1 (CNF-30) – Display the type of communication board  Option Type-1 displays the type of communication card built-in inverter  If RNet/FNet communication board is installed properly and there is no error in RNet/FNet communication board, “RNet”(sw1 : off) or “FNet”(sw1 : on) is displayed. Cmd Source (DRV-06) –...
Page 11 iS7 RNet/FNet Manual  The state of ON/OFF of TX, RX, ERR, CPU LED of RNet/FNet communication card is displayed at COM-09 through Keypad parameter.  If you check COM-09 FBus LED through Keypad, LED can be seen. According to the LED order of COM-09 (left ->...
Page 12 iS7 RNet/FNet Manual Para Control-1~8 (COM-51~58) –Transmitting address 1~8 setting (11)  Inverter address is set for data which Master gives to inverter.  It is possible to set inverter address for communicating from COM-51 to COM-58, but Master transmits to inverter data as the number of COM-50 Para Ctrl Num through communication.
Page 13: Connection To Ls Electric Plc With Rnet/Fnet
RNet/FNet Manual 8. Connection to LS ELECTRIC PLC with RNet/FNet The below describes in brief how to connect LS ELECTRIC PLC XGT with iS7 RNet/FNet Communication option card. Visit LS ELECTRIC website and download XG5000 Program and install it.
Page 14 iS7 RNet/FNet Manual Inverter Parameter setting Inverter parameter needed to set for RNet/FNet communication is as bellows.  Inverter FieldBus ID  Transmitting data number for communicating with Master  Inverter address information for transmitting  Receiving data number for communicating with Master ...
Page 15 iS7 RNet/FNet Manual regularly over a high-speed link communication from PLC.  When you register 8-address (M0001 to M0008) to Para Status or Para Control of the inverter, set high speed link parameters of PLC as shown below.(GLOFA, GMWIN 4.0) ...
Page 16 iS7 RNet/FNet Manual GMWIN 4.0)  For Para Control data writing, the memory address M0000, must be write command Para Control data 0x0052 is stored, transmitted size 9 greater than the number of word data (8) to be transmitted enter. ...
Page 17 iS7 RNet/FNet Manual  For a read of Para Status data, does not require a separate Command. Enter the number of words of data to be sent(8).  If iS7 FNet option card that the value of the received size is different from the inverter Para Status Num, Error LED and CPU LED will blink alternately.
Page 18 RNet/FNet Manual Warranty Product Installation LS ELECTRIC Communication Name Date Option Card SV-iS7 RNet/FNet Model Warranty (CR-S7M1) Name Period Communication Card Name Customer Address Tel. Name Sales Address Office Tel. Note This product has been manufactured through the strict QC control and inspection of LS stems. Warranty period is 12 months after installation or 18 months after manufactured when the installation date is unidentified.
Page 19 iS7 RNet/FNet Manual 제품을 사용하기 전에 먼저 저희 RNet/FNet 옵션보드를 사용하여 주셔서 감사합니다. 안전상의 주의사항  안전상의 주의사항은 사고나 위험을 사전에 예방하여 제품을 안전하고 올바르게 사용하기 위한 것이므로 반드시 지켜주십시오. 주의사항은 ‘경고’와 ‘주의’의 두 가지로 구분되어 있으며 ‘경고’와 ‘주의’의 의미 ...
Page 20 iS7 RNet/FNet Manual 주 의  옵션보드의 CMOS 소자들의 취급에 주의하십시오. 정전기에 의한 고장의 원인이 됩니다.  통신 신호선 등의 변경 접속은 인버터 전원을 내린 상태에서 하십시오. 통신불량 및 고장의 원인이 됩니다.  인버터 본체와 옵션보드 커넥터가 정확히 일치하게 접속되도록 하십시오. 통신불량...
Page 21 RNet/FNet 통신 카드 Technical Data ....................１ RNet/FNet 통신선 연결 ........................２ 제품 구성물 ............................２ RNet/FNet 통신카드 내부 및 외관/설치 ................... ３ RNet/FNet LED 정보 .......................... ４ RNet/FNet 관련 Keypad 파라미터 ....................５ LS ELECTRIC PLC와 RNet/FNet 통신 연결하기 ................ １０...
Page 22 iS7 RNet/FNet Manual...
Page 23: Rnet/Fnet 통신 카드 Technical Data
RNet/FNet Manual 1. 소개 RNet/FNet 통신카드는 LS ELECTRIC의 PLC와 SV-iS7 인버터가 직렬 고속 통 신으로 접속되어 PLC 시퀀스 프로그램에 의해 1M BPS의 고속 통신 동작에 의해 인버터의 제어 및 모니터링이 PLC의 시퀀스 프로그 인버터 제어가 가능합니다. 램에 의해 제어가 가능하므로 시스템의 설치 및 변경 작업이 간단해집니다.
Page 24: Rnet/Fnet 통신선 연결
iS7 RNet/FNet Manual 주1) 세그먼트 (Segment) 어떠한 연결 디바이스(Gateway, EOC, 리피터)도 사용하지 않으면서, 동일한 토 큰(Token)을 사용하여 모든 국번들을 연결한 지역 네트워크를 말합니다. 3. RNet/FNet 통신선 연결 통신 단자 이름 설명 통신 신호 단자 N TRX- 통신 신호 단자 P TRX+ Shield/Signal Ground 통신...
Page 25: Rnet/Fnet 통신카드 내부 및 외관/설치
iS7 RNet/FNet Manual 5. RNet/FNet 통신카드 내부 및 외관/설치 (1) 내부 ▶ SW1 : -. 1번 Pin (종단저항 연결설정 스위치) On : 120.8 Ohm 종단저항 연결됨 -. 2번 ~ 3번 Pin (사용하지 않음) -. 4번 Pin RNet/FNet 선택 스위치(On : Fnet, Off : Rnet) (2) 외관/설치...
Page 26: Rnet/Fnet Led 정보
iS7 RNet/FNet Manual 6. RNet/FNet LED 정보 iS7 RNet/FNet 통신 카드에 4개의 LED가 장착되어 있고 이 LED가 현재의 RNet/FNet의 상태를 사용자에게 알려 줍니다. iS7 RNet/FNet 통신 카드에 아래 의 순서로 LED가 정렬되어 있습니다. Green Green Green Error LED 이름 색 기능...
Page 27: Rnet/Fnet 관련 Keypad 파라미터
iS7 RNet/FNet Manual 7. RNet/FNet 관련 Keypad 파라미터 Code 파라미터 이름 초기값 설정 범위 설명 RNet/FNet : 장착된 통신 CNF-30 Option Type-1 카드의 종류를 표시 Keypad Fx/Rx-1 Fx/Rx-2 운전 Source 설정 DRV-06 Cmd Source Fx/Rx-1 Int. 485 FieldBus Keypad-1 Keypad-2 Keypad- 주파수...
Page 28 iS7 RNet/FNet Manual Code 파라미터 이름 초기값 설정 범위 설명 0x0000 수신 어드레스 3 COM-33 Para Status-3 0x000F ~0xFFFF 0x0000 수신 어드레스 4 COM-34 Para Status-4 0x0000 ~0xFFFF 0x0000 수신 어드레스 5 COM-35 Para Status-5 0x0000 ~0xFFFF 0x0000 수신 어드레스 6 COM-36 Para Status-6 0x0000...
Page 29 iS7 RNet/FNet Manual (1) Option Type-1 (CNF-30) – 통신 카드 종류 표시  Option Type-1은 인버터에 장착된 통신 카드의 종류를 표시합니다.  RNet/FNet 통신 카드가 제대로 장착이 되고 SW1이 On상태인 경우 “FNet”이 표시되고, SW1이 Off상태인 경우 “RNet”이 표시됩니다. (2) Cmd Source (DRV-06) – 운전 지령 Source 설정 ...
Page 30 iS7 RNet/FNet Manual COM-09 Led 상태 예) TX LED RX LED ERR LED CPU LED ParaStatus Num (COM-30) - 수신 데이터 개수 설정  마스터가 인버터로부터 통신으로 받을 통신 Word 데이터 개수를 설정합니 다.  인버터는 최대 8개의 Word 데이터를 마스터에게 보낼 수 있습니다. ...
Page 31 iS7 RNet/FNet Manual (12) Lost Cmd Mode (PRT-12) – 통신 지령 상실 시 운전 방법  통신 지령 상실이 발생할 경우 인버터 운전 방법을 설정합니다.  통신 지령 상실은 DRV-06 Cmd Source가 “FieldBus”이거나 DRV-07 Freq Ref Src가 “FieldBus”로 설정한 경우에 유효합니다. ...
Page 32: Ls Electric Plc와 Rnet/Fnet 통신 연결하기
RNet/FNet Manual 8. LS ELECTRIC PLC 와 RNet/FNet 통신 연결하기 아래는 LS ELECTRIC PLC XGT와 iS7 RNet/FNet 통신옵션 카드를 연결하는 방 법에 대하여 간략히 기술합니다. LS ELECTRIC HomePage를 방문해서 XG5000 Program을 다운 받아서 설치를 하십시오. 설치를 하면 XG-PD라는 프로그램과 XG5000 프로그램이 PC에 설치...
Page 33 iS7 RNet/FNet Manual 인버터 파라미터 설정 RNet/FNet 통신을 위해서 설정해야 할 인버터 파라미터는 다음과 같습니다.  인버터의 FieldBus ID  마스터와 통신 할 송신 데이터 개수  송신 할 인버터 주소 정보  마스터와 통신 할 수신 데이터 개수  수신 할 인버터 주소 정보 우선...
Page 34 iS7 RNet/FNet Manual Control 주소를 PLC에서 통신으로 등록할 수 있습니다.  워드 타입의 메모리 주소 M0001에서 M0008에 저장되어 있는 8개의 주 소를 인버터의 Para Status이나 Para Control에 등록할 경우 PLC의 고속 링크 파라미터를 아래와 같이 설정합니다.(GLOFA, GMWIN 4.0 기준)  Para Status 주소 등록의 경우 메모리 주소 M0000에는 Para Status 주 소...
Page 35 iS7 RNet/FNet Manual  Para Control 데이터 쓰기의 경우 메모리 주소 M0000에는 Para Control 데이터 쓰기 커맨드인 0x0052가 저장되어 있어야 하며, 송신 크기는 송신 할 데이터의 워드 수(8)보다 큰 9를 입력합니다.  송신 크기에서 1을 뺀 값이 인버터의 Para Ctrl Num과 다른 경우 iS7 FNet 옵션카드의...
Page 36 iS7 RNet/FNet Manual  Para Status 데이터 읽기의 경우 별도의 커맨드가 필요 없으며, 송신 크기 는 송신할 데이터의 워드 수(8)를 입력합니다.  수신 크기의 값이 인버터의 Para Status Num과 다른 경우 iS7 FNet 옵 션카드의 Error LED와 CPU LED가 교번하여 점멸합니다. ...
Page 37 제품을 구매 및 설치한 후에는 다음 정보를 상세하게 기재하여 보관하십시오. 이 정보는 제품의 품질 보증 기간 동안 제품이 정상적으로 작동하지 않는 경우의 무상 제품 보증 서비스 혜택을 위한 것입니다. 제 품 명 LS ELECTRIC 통신옵션 카드 설치 일자 SV-IS 7 RNet/FNet(CR-S7M1) 모...
Page 38  당사 특약점이나 서비스 센터가 아닌 곳에서 제품을 임의로 개조 또는 수리한 경우  제품에 LS ELECTRIC 명판이 부착되어 있지 않은 경우  무상 보증 기간이 지난 경우 홈페이지 안내 LS ELECTRIC 홈페이지 (http://www.lselectric.co.kr)를 방문하면 서비스 정보를 비롯하여 제품과 관련된 유용한 정보를 확인할 수 있습니다. １６...
