Quick Installation Guide
Manuel d'installation rapide Guía de instalación rápida
READ AND SAVE THESE INSTRUCTIONS
LIRE ET CONSERVER CES INSTRUCTIONS
LEA Y CONSERVE ESTAS INSTRUCCIONES

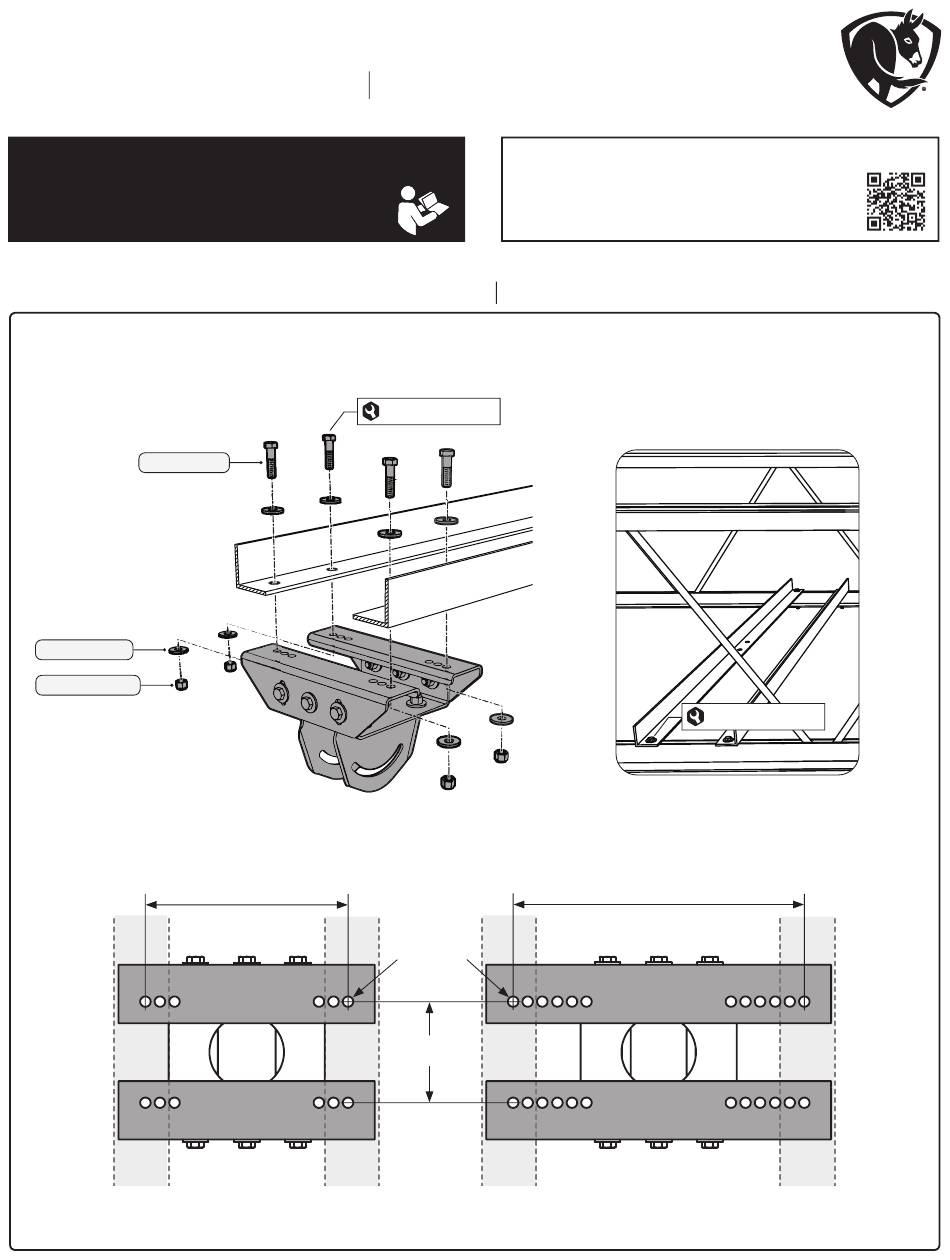

1. UPPER MOUNT
Bar Joists
Poutrelles
Vigas de celosía
1/2-13 x 2" Bolt
1/2" Flat Washer
1/2-13 Nylock Nut
13-3/4 x 9-1/2 in. (349 x 241 mm)
SYSTÈME DE FIXATION SUPÉRIEUR
10-7/8 in. (276 mm)
Operating Instructions and Maintenance:
Instructions d'utilisation et entretien :
Instrucciones de operación y mantenimiento:
big fans.com/support
MONTURA SUPERIOR
40 ft·lb (54.2 N·m)
Ø9/16 in.
(Ø14 mm)
5-1/2 in.
(140 mm)
40 ft·lb (54.2 N·m)
15-5/8 in. (397 mm)
18-1/2 x 9-1/2 in. (470 x 241 mm)
Advertisement
Table of Contents
Related Manuals for BIG ASS FANS POWERFOIL 8
Summary of Contents for BIG ASS FANS POWERFOIL 8
- Page 1 Quick Installation Guide Manuel d’installation rapide Guía de instalación rápida Operating Instructions and Maintenance: READ AND SAVE THESE INSTRUCTIONS Instructions d’utilisation et entretien : LIRE ET CONSERVER CES INSTRUCTIONS Instrucciones de operación y mantenimiento: LEA Y CONSERVE ESTAS INSTRUCCIONES big fans.com/support 1.
-
Page 2: Upper Mount
1. UPPER MOUNT SYSTÈME DE FIXATION SUPÉRIEUR MONTURA SUPERIOR I-Beam Poutre en I 40 ft·lb (54.2 N·m) Viga doble T 1/2-13 x 2" Bolt Spacer | Entretoise | Espaciador (Only if beam fl ange exceeds 3/8 in. [10 mm]) (Si l’aile mesure > 10 mm d’épaisseur) (Si el ancho de ala es mayor de 3/8 in. -
Page 3: Extension Tube
2. EXTENSION TUBE TIGE DE PROLONGATION TUBO DE EXTENSIÓN Do not fully tighten hardware. Ne serrez pas la visserie à fond. 1/2" Flat Washer 1/2-13 x 5" Bolt No ajuste totalmente los accesorios. 1/2-13 Nylock Nut 3. TIGHTEN HARDWARE SERRAGE DE LA VISSERIE AJUSTAR LOS ACCESORIOS 40 ft·lb (54.2 N·m) Allow extension tube to hang... -
Page 4: Low Profi Le Mount
VENTILATEUR ET ÉLINGUES DE SÉCURITÉ INFÉRIEURES 5. FAN & LOWER SAFETY CABLES VENTILADOR Y CABLES DE SEGURIDAD INFERIORES If your fan order included guy wires, install them according to the instructions included with the guy wire kit. Si vous avez commandé les haubans, installez-les en suivant les instructions fournies avec le kit des haubans. Si junto con su ventilador pidió... - Page 5 VENTILATEUR ET ÉLINGUES DE SÉCURITÉ INFÉRIEURES 5. FAN & LOWER SAFETY CABLES VENTILADOR Y CABLES DE SEGURIDAD INFERIORES If your fan order included guy wires, install them according to the instructions included with the guy wire kit. Si vous avez commandé les haubans, installez-les en suivant les instructions fournies avec le kit des haubans. Si junto con su ventilador pidió...
-
Page 6: Electrical Installation
6. ELECTRICAL INSTALLATION INSTALLATION ÉLECTRIQUE INSTALACIÓN ELÉCTRICA Refer to the provided electrical installation instructions. Reportez-vous aux instructions d’installation électrique fournies. Consulte las instrucciones de instalación eléctrica provistas. 7. AIRFOILS PALES ASPAS AERODINÁMICAS Make sure power is disconnected. Vérifi ez que l’alimentation est coupé. Verifi... - Page 7 8. HUB COVER CACHE-MOYEU TAPA DEL CUBO May not apply to all fan models. Peut ne pas s’appliquer à tous les modèles de ventilateurs. Es posible que no aplique a todos los modelos de ventiladores. 1/4" Plastic Rivet 10-16 x 1/2" Pan Head Screw 9.
- Page 8 NOTES NOTES NOTAS Conforms to UL 507: Electric Fans Certified to CSA C22.2 No. 113: Fans & Ventilators © 2019 DELTA T LLC ALL RIGHTS RESERVED. IND-INST-244-MUL-02 REV G 03/30/2022...
