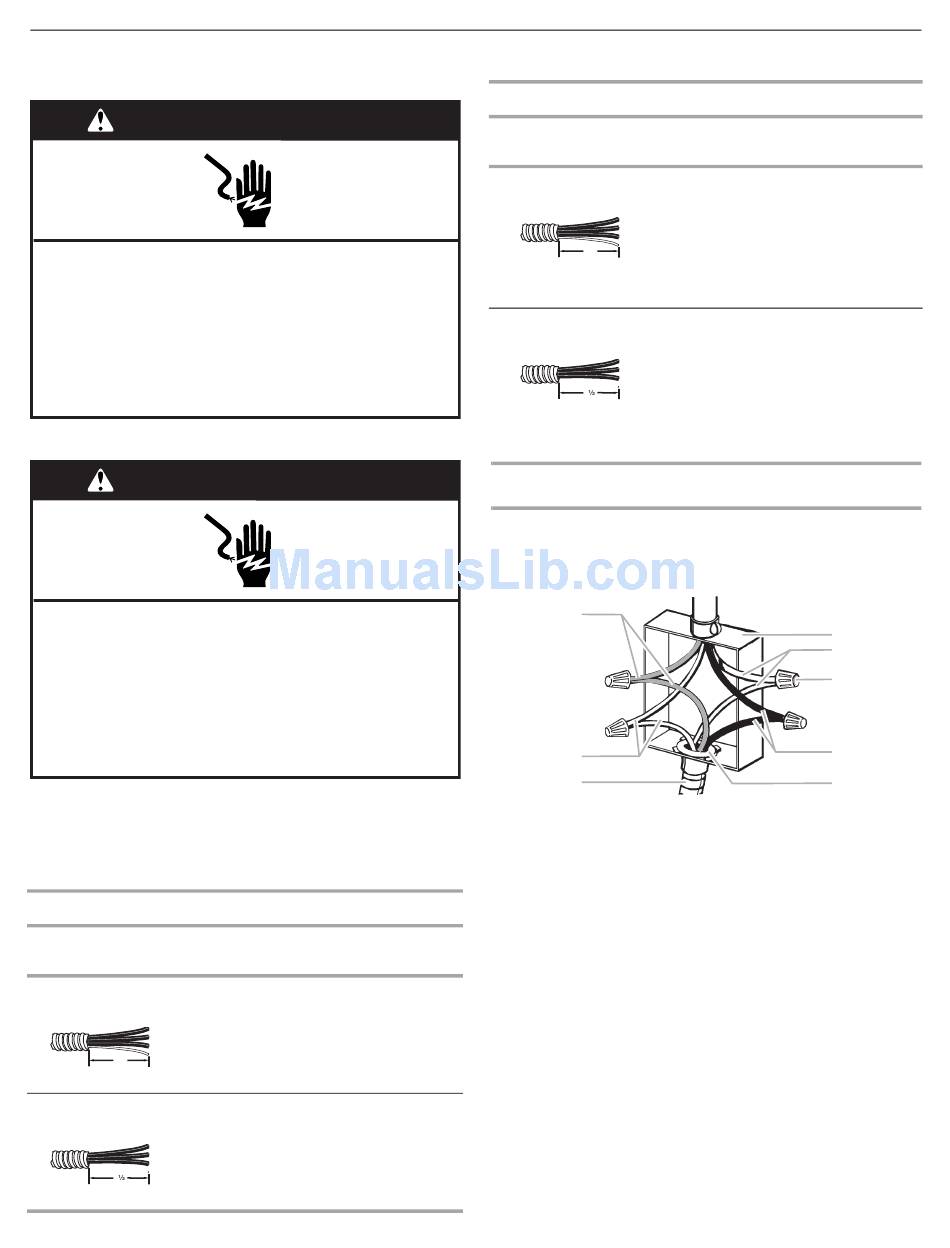

Pour tous les modèles sauf la série KECC051 :
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
d'entreprendre le travail.
Utiliser du fil de cuivre de calibre 8.
Relier la table de cuisson à la terre.
Le non-respect de ces instructions peut causer un
décès, un incendie ou un choc électrique.
Pour la série KECC051 uniquement :
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
d'entreprendre le travail.
Utiliser du fil de cuivre de calibre 12.
Relier la table de cuisson à la terre.
Le non-respect de ces instructions peut causer un
décès, un incendie ou un choc électrique.
Un conducteur vert ou nu de liaison à la terre est connecté au
châssis de la table de cuisson lors de la fabrication. Raccorder le
câble de la table de cuisson au boîtier de connexion à l'aide du
connecteur de conduit homologué UL ou CSA.
Options de raccordement électrique
Pour tables de cuisson avec câble à 4 conducteurs
Câblage de la
Point de
maison :
distribution :
Direct - 4
Boîte de
conducteurs
disjoncteur ou
coupe-circuit
avec fusible
5"
(12,7 cm)
Direct - 3
Boîte de
conducteurs
disjoncteur ou
coupe-circuit
avec fusible
3 "
(8,9 cm)
14
Raccordement électrique
Voir la section
suivante :
Câble à 4 conducteurs
depuis le point de
distribution avec câble
à 4 conducteurs
depuis la table de
cuisson
Câble à 3 conducteurs
depuis le point de
distribution avec câble
à 4 conducteurs
depuis la table de
cuisson
Pour tables de cuisson avec câble à 3 conducteurs
Câblage de la
Point de
maison :
distribution :
Direct - 4
Boîte de
conducteurs
disjoncteur ou
coupe-circuit
avec fusible
5"
(12,7 cm)
Direct - 3
Boîte de
conducteurs
disjoncteur ou
coupe-circuit
avec fusible
3 "
(8,9 cm)
Câble à 4 conducteurs depuis le point de distribution avec
câble à 4 conducteurs depuis la table de cuisson
IMPORTANT : Si les codes locaux ne permettent pas le
raccordement du conducteur de liaison à la terre au conducteur
blanc (neutre) dans le boîtier de connexion, utiliser le câble à 4
conducteurs provenant du point de distribution.
A
B
C
A. Conducteurs rouges
B. Conducteurs verts ou nus
C. Câble à 4 conducteurs depuis
la table de cuisson
D. Boîtier de connexion
1. Déconnecter la source de courant électrique.
2. Le cas échéant, enlever le couvercle du boîtier de connexion.
3. Avec le connecteur de conduit (homologation UL ou CSA),
connecter le conduit de câble flexible de la table de cuisson
au boîtier de connexion.
4. Serrer les vis du connecteur de conduit, le cas échéant.
5. Connecter ensemble les deux connecteurs noirs avec le
connecteur de fils (homologation UL).
6. Connecter ensemble les deux connecteurs rouges avec le
connecteur de fils (homologation UL).
Voir la section
suivante :
Câble à 4
conducteurs
depuis le point de
distribution avec
câble à 3
conducteurs
depuis la table de
cuisson
Câble à 3
conducteurs
depuis le point de
distribution avec
câble à 3
conducteurs
depuis la table de
cuisson
D
E
F
G
H
E. Conducteurs blancs
F. Connecteur de fils
(homologation UL)
G. Conducteurs noirs
H. Connecteur de conduit
(homologation UL ou CSA)
