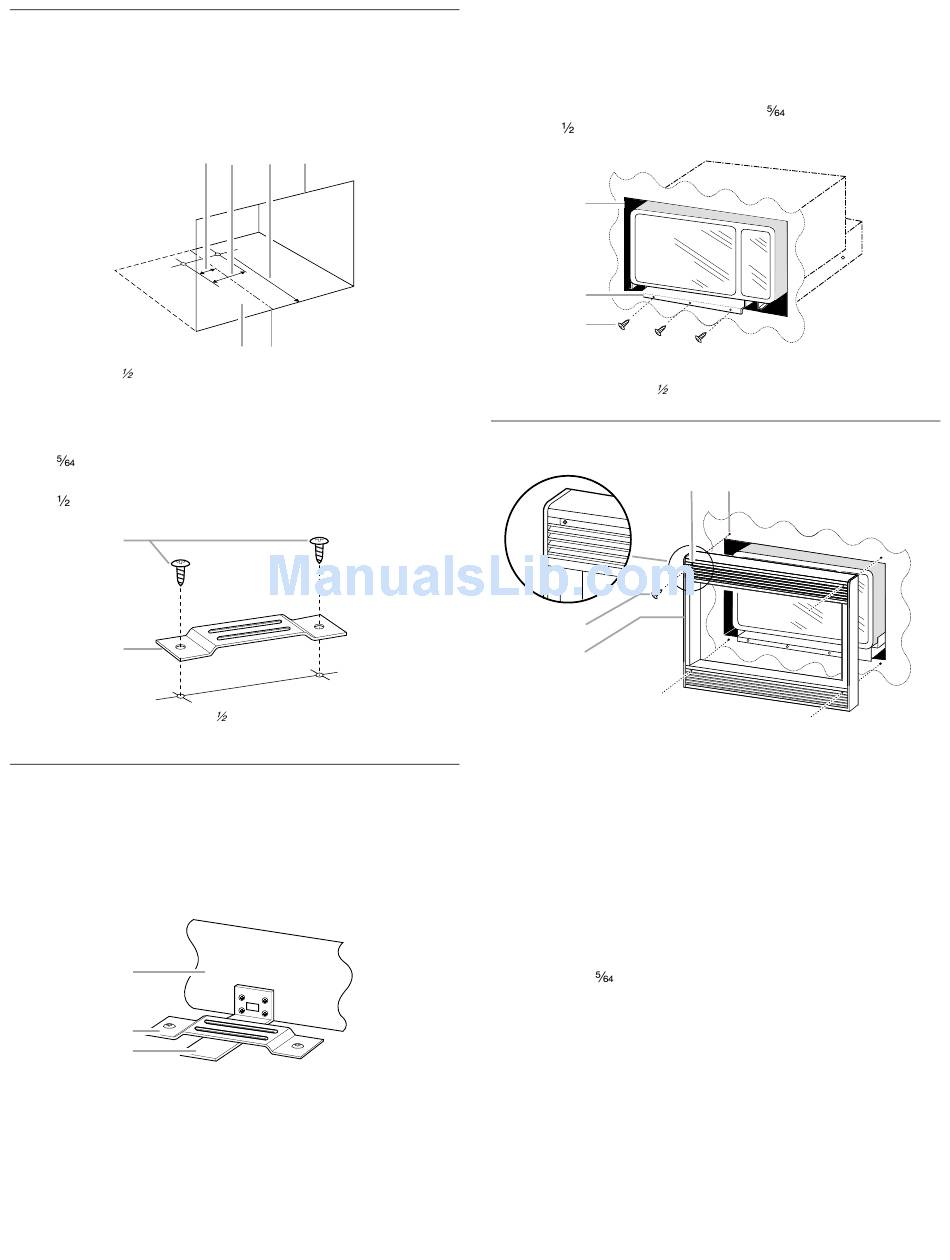

Installation de la bride antibasculement

1. Sur le plancher de la cavité, utiliser le gabarit pour marquer la
position du centre des trous de fixation de la bride
antibasculement. Veiller à aligner l'axe central du gabarit avec
l'axe central du plancher de la cavité.
(L'illustration n'est pas à l'échelle.)
A. 1 " (3,81 cm)
B. 3" (7,62 cm)
C. 16" (40,64 cm)
2. Percer 2 trous pour la bride antibasculement. (Utiliser un foret
de
".)
3. Fixer 2 brides antibasculement sur le plancher avec deux vis
de
".
A
B
A. Vis de
B. Bride antibasculement
Mise en place du four à micro-ondes
1. Engager partiellement le four à micro-ondes dans la cavité à
travers l'ouverture découpée.
REMARQUE : La bride du fond doit être à plat contre le plancher
de la cavité, pour l'engagement correct sous la bride
antibasculement.
A
B
C
A. Conduit inférieur
B. Bride antibasculement
C. Bride du fond
8205978
© 2005.
All rights reserved.
Tous droits réservés.
A
B
C
D
E
F
D. Ouverture découpée
E. Plancher de la cavité
F. Axe central
"
2. Brancher le four à micro-ondes.
3. Veiller à centrer le four à micro-ondes dans la cavité; réaliser
la mise en place; engager la bride du fond sous la bride
antibasculement.
4. Percer des avant-trous à travers la collerette de
positionnement. (Utiliser un foret de
vis de
" à l'avant du conduit inférieur.
A
B
C
A. Ouverture découpée de la cavité
B. Collerette de positionnement
C. Vis de
"

Installation du cadre de garniture

C
D
A. Trou de montage
B. Avant-trou
1. Placer le cadre de garniture sur le four à
micro-ondes.
REMARQUE : Le cadre de garniture doit être orienté de telle
manière que les lames de claire-voie soient inclinées vers
l'avant/vers le bas.
2. Veiller à ce que le cadre de garniture soit d'aplomb et centré
par rapport aux 4 côtés du four à micro-ondes. Marquer la
position du centre des 4 trous de montage du cadre de
garniture.
3. Enlever le cadre de garniture et percer 4 avant-trous. (Utiliser
un foret de
".)
4. Fixer le cadre de garniture à l'aide de quatre vis de 1". Veiller
à ce que l'orientation soit correcte—voir l'étape 2.
L'installation est maintenant terminée. Remettre à l'intérieur du
four à micro-ondes tout article qui en a été enlevé.
Conserver ces instructions d'installation pour consultation
ultérieure.
".) Placer ensuite trois
A
B
C. Vis de 1"
D. Cadre de garniture
3828W5U0502
Printed in China
Imprimé en Chine
11/05
