Outillage recommandé
Rassembler les outils et pièces nécessaires avant de commencer
l'installation. Lire et suivre les instructions fournies avec les outils
.
indiqués ici
Mètre-ruban
Crayon
Ciseaux
Pièces fournies
A
F
A. Cadre de garniture
B. Conduit latéral (1)
C. Vis de 1" (4, plus 2)
D. Vis de
" (15, plus 2)
E. Bride antibasculement (1)
Dimensions pour le découpage
A
15 "
(40 cm)
3"
(7,6 cm)
A. Largeur
B. Profondeur
6

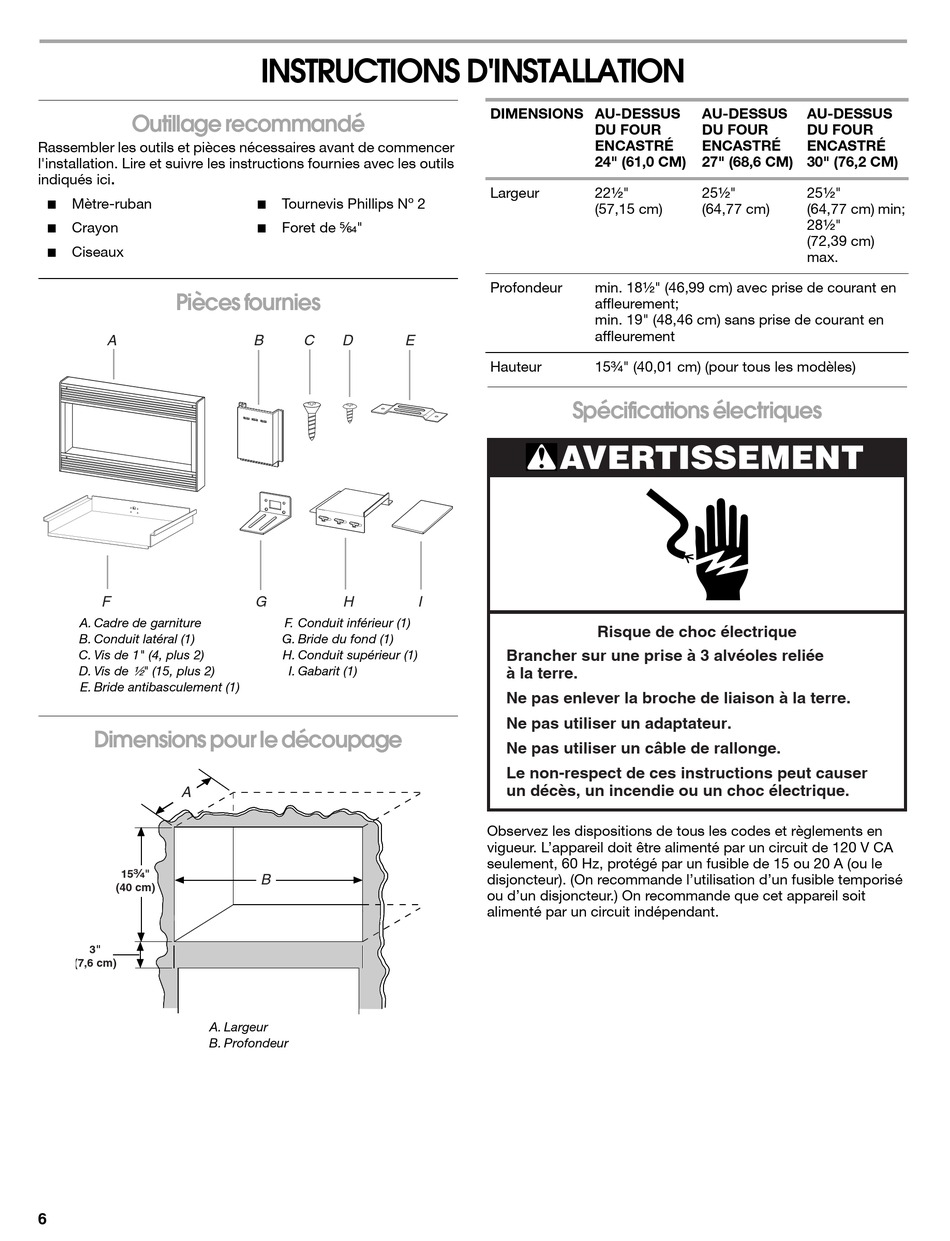

INSTRUCTIONS D'INSTALLATION

Tournevis Phillips Nº 2
Foret de
"
B
C
D
E
G
H
I
F. Conduit inférieur (1)
G. Bride du fond (1)
H. Conduit supérieur (1)
I. Gabarit (1)
t h W
t h
i d
i d
W
B
DIMENSIONS AU-DESSUS
DU FOUR
ENCASTRÉ
24" (61,0 CM)
Largeur
22 "
(57,15 cm)
Profondeur
min. 18 " (46,99 cm) avec prise de courant en
affleurement;
min. 19" (48,46 cm) sans prise de courant en
affleurement
Hauteur
15 " (40,01 cm) (pour tous les modèles)
Spécifications électriques
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée
à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
Observez les dispositions de tous les codes et règlements en
vigueur. L'appareil doit être alimenté par un circuit de 120 V CA
seulement, 60 Hz, protégé par un fusible de 15 ou 20 A (ou le
disjoncteur). (On recommande l'utilisation d'un fusible temporisé
ou d'un disjoncteur.) On recommande que cet appareil soit
alimenté par un circuit indépendant.
AU-DESSUS
AU-DESSUS
DU FOUR
DU FOUR
ENCASTRÉ
ENCASTRÉ
27" (68,6 CM)
30" (76,2 CM)
25 "
25 "
(64,77 cm)
(64,77 cm) min;
28 "
(72,39 cm)
max.
