PUIG 9729 Quick Start Manual

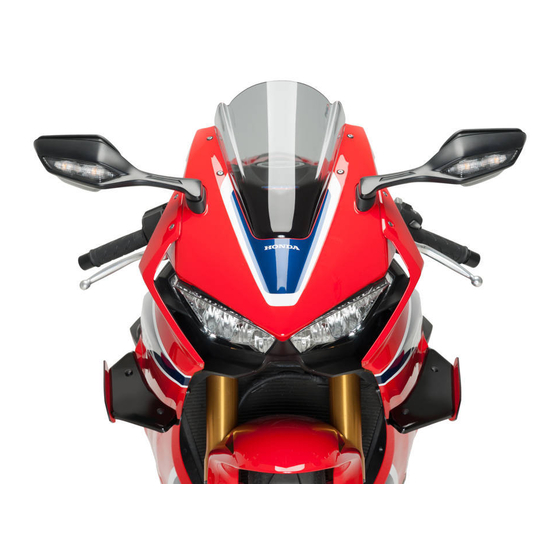

HONDA CBR1000RR FIREBLADE/ SP/ SP2 '17-
R E F 9729
1 Person
40 min
EASY
ID PIEZA/PART
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
ALERONES L ATERALES "D OWNFORCE" / SIDE SPOILE R DOWNFORCE /
DESCRIPCIÓN
Base alerón derecha
Winglet negro/azul/rojo/naranja/verde
derecho
Base alerón izquierda
Winglet negro/azul/rojo/naranja/verde
izquierdo
Soporte derecho Fe negro R1
Soporte derecho Fe negro R2
Soporte derecho INOX R3
Soporte izquierdo Fe negro L1
Soporte izquierdo Fe negro L2
Soporte izquierdo INOX L3
Tuerca autoblocante M4
Arandela de goma Ø4,5 x Ø11 x 2mm
Arandela de nylon M4x0,5
Tornillo Allen M5x20 Ø11 ISO 7380
Casquillo Ø13 x Ø6,5 x 8,5
Arandela de nylon M5x1
Tornillo Allen M5x11 Ø11 ISO 7380
Tornillo Allen M4x12 Ø9 ISO 7380
Tapón tornillo Allen M5 ISO 7380
www.puig.tv
www.puigusa.com
SEITENF LÜGEL DOWN FORC E
DESCRIPTION
Right main plain spoiler
Right black/blue/red/orange/green
Winglet
Left main plain spoiler
Left black/blue/red/orange/green
Winglet
R1 right black Fe support
R2 right black Fe support
R3 right INOX support
L1 left black Fe support
L2 left black Fe support
L3 left INOX support
M4 Locking nut
Ø4,5 x Ø11 x 2mm Rubber washer
M 4 0 x 5 , N l y n o w a h s
M5x20 Ø11 ISO 7380 Allen sc r ew
Ø13 x Ø6,5 x 8,5 Arrowhead
M5x1 Nylon washer
M5x11 Ø11 ISO 7380 Allen screw
M4x12 Ø9 ISO 7380 Allen screw
M5 ISO 7380 Allen screw cap
Pg. 1/4
info@puigusa.com
Nº 7
QTY
1
1
1
1
1
1
1
1
1
1
4
4
r e 8
2
2
4
4
4
4
info@puig.tv
Nº 10
Nº T30
ALLEN
Nº 2,5
Nº 3
REF
10622M3
3692N/A/R/T/V
10622M3
3692N/A/R/T/V
SOPOR-6P-6-9729
SOPOR-6P-6-9729
SOPOR-6P-6-9729
SOPOR-6P-6-9729
SOPOR-6P-6-9729
SOPOR-6P-6-9729
ARNV00000000311
TORNI-I7380-730
CASQUI-----0298
TAPON--------85
