PUIG 9746 Manual

PUIG 9746 Manual

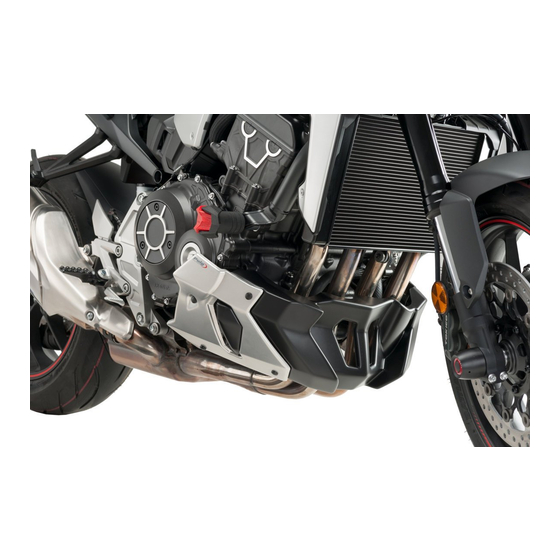

Honda cb1000r neo sports cafe 18- engine spoiler

Advertisement

Quick Links

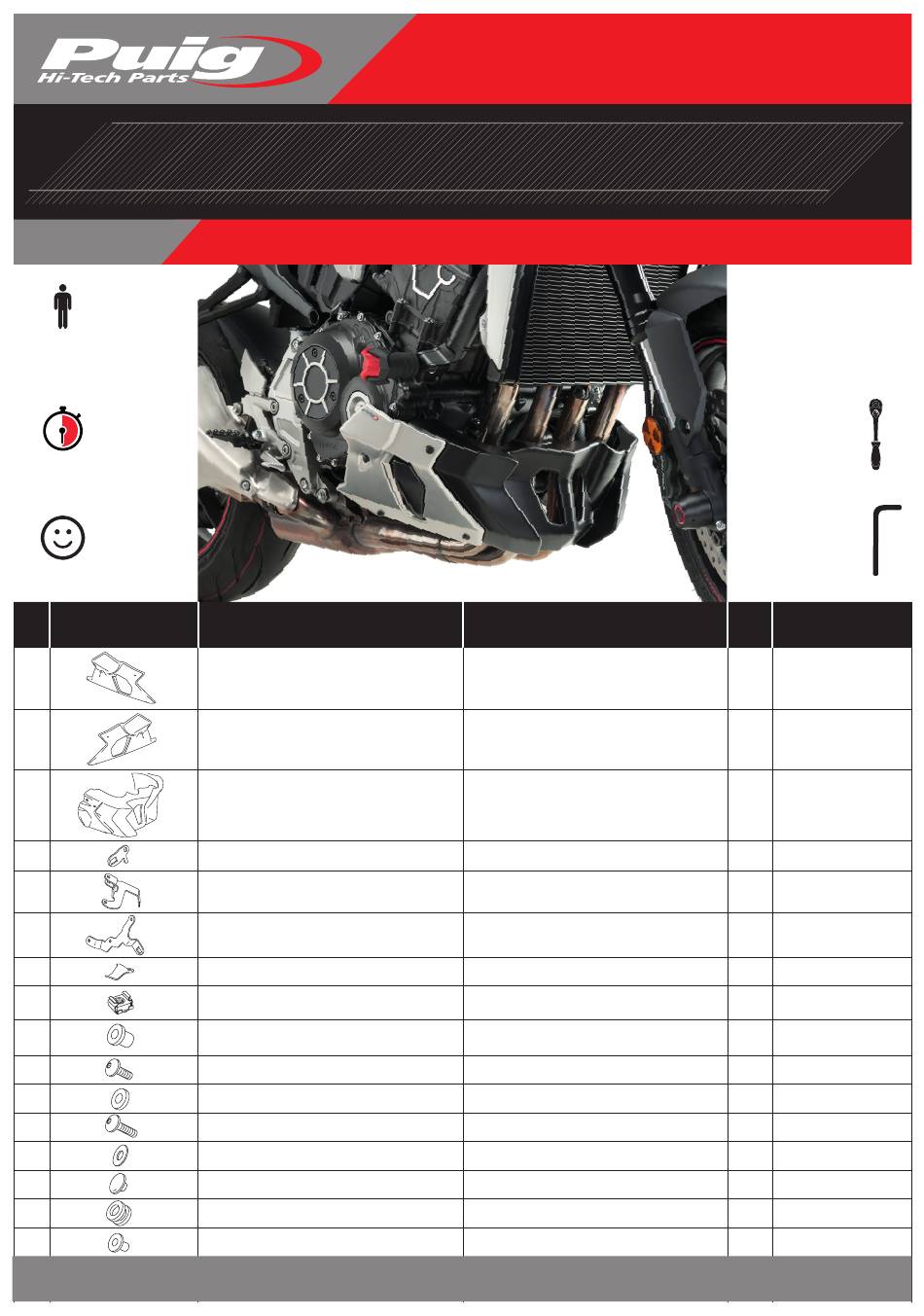

HON DA CB10 00R N EO SPO RT S C A FÉ '1 8 -
REF 974 6
1 Person
30 min
EASY
ID
PIEZA/PART
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
DESCRIPCIÓN
Quilla derecha
Quilla izquierda
Quilla central
Soporte superior izquierdo (L1)
Soporte inferior izquierdo (L2)
Soporte superior derecho (R1)
Soporte inferior derecho (R2)
Tuerca enjaulada de aluminio M5
(se suministra montada)
Silentblock M5
Tornillo Allen M5x11 Ø11 ISO 7380
Arandela de goma Ø4,5 x Ø11 x 2mm
Tornillo Allen M5x16 Ø11 ISO 7380
Arandela de Nylon M5x1
Tapón M5 ISO 7380
Silentblock Ø12x Ø6 x 9
Casquillo con valona Ø12 x Ø6,8 x 7,3
www.puig.tv
www.puigusa.com
ENG INE S PO ILE R
DESCRIPTION
Right engine spoiler
Left engine spoiler
Central engine spoiler
Upper left support (L1)
Lower left support (L2)
Upper right support (R1)
Lower right support (R2)
Luck nut M5
(supplied mounted)
M5 silentblock
M5x11 Ø11 ISO 7380 Allen Screw
Ø4,5 x Ø11 x 2mm rubber washer
M5x16 Ø11 ISO 7380 Allen Screw
M5x1 Nylon washer
M5 ISO 7380 screw cap
Ø12x Ø6 x 9 silentblock
Ø12 x Ø6.8 x 7,3 Bush with flange
Pg. 1/4
info@puig.tv
info@puigusa.com
Nº 8
ALLEN
Nº 3
Nº 4
QTY
REF
1
SOPEMB2P-8-9746
1
SOPEMB2P-8-9746
1
9746J/CM3
1
SOPOR-4P-5-9746
1
SOPOR-4P-5-9746
1
SOPOR-4P-5-9746
1
SOPOR-4P-5-9746
2
TUERCAJFM5-0373
4
SILENBTM5-046/1
4
TORNI-AI----520
4
ARAND-EPDM--722
6
TORNI-I7380-493
8
ARNV00000000245
8
TAPON--------85
2
AROPASACABLES-1
2
CASQUI-1A--750

Advertisement

loading
Need help?

Need help?

Do you have a question about the 9746 and is the answer not in the manual?

Questions and answers

Summary of Contents for PUIG 9746

  • Page 1 Nº 8 ALLEN Nº 3 Nº 4 EASY PIEZA/PART DESCRIPCIÓN DESCRIPTION Quilla derecha Right engine spoiler SOPEMB2P-8-9746 Quilla izquierda Left engine spoiler SOPEMB2P-8-9746 Quilla central Central engine spoiler 9746J/CM3 Soporte superior izquierdo (L1) Upper left support (L1) SOPOR-4P-5-9746 Soporte inferior izquierdo (L2)
  • Page 2 HO NDA CB 1000R NEO S PO RT S C A FÉ ‘1 8 - IN S T RUCCI ONE S DE M ONTA J E - MOUNT IN G IN S T RU C TIO N S - MON TAG E ANLE IT U NG...
  • Page 3 HO NDA CB 1000R NEO S PO RT S C A FÉ ‘1 8 - IN S T RUCCI ONE S DE M ONTA J E - MOUNT IN G IN S T RU C TIO N S - MON TAG E ANLE IT U NG...
  • Page 4 H O N DA C B10 00R N EO SP O RT S C A FÉ ‘1 8 - IN S T RU CCIONES DE M O NTA J E - M OUNT IN G I NS TR U C T IO NS - MO NTAG E AN L E IT U N G...
