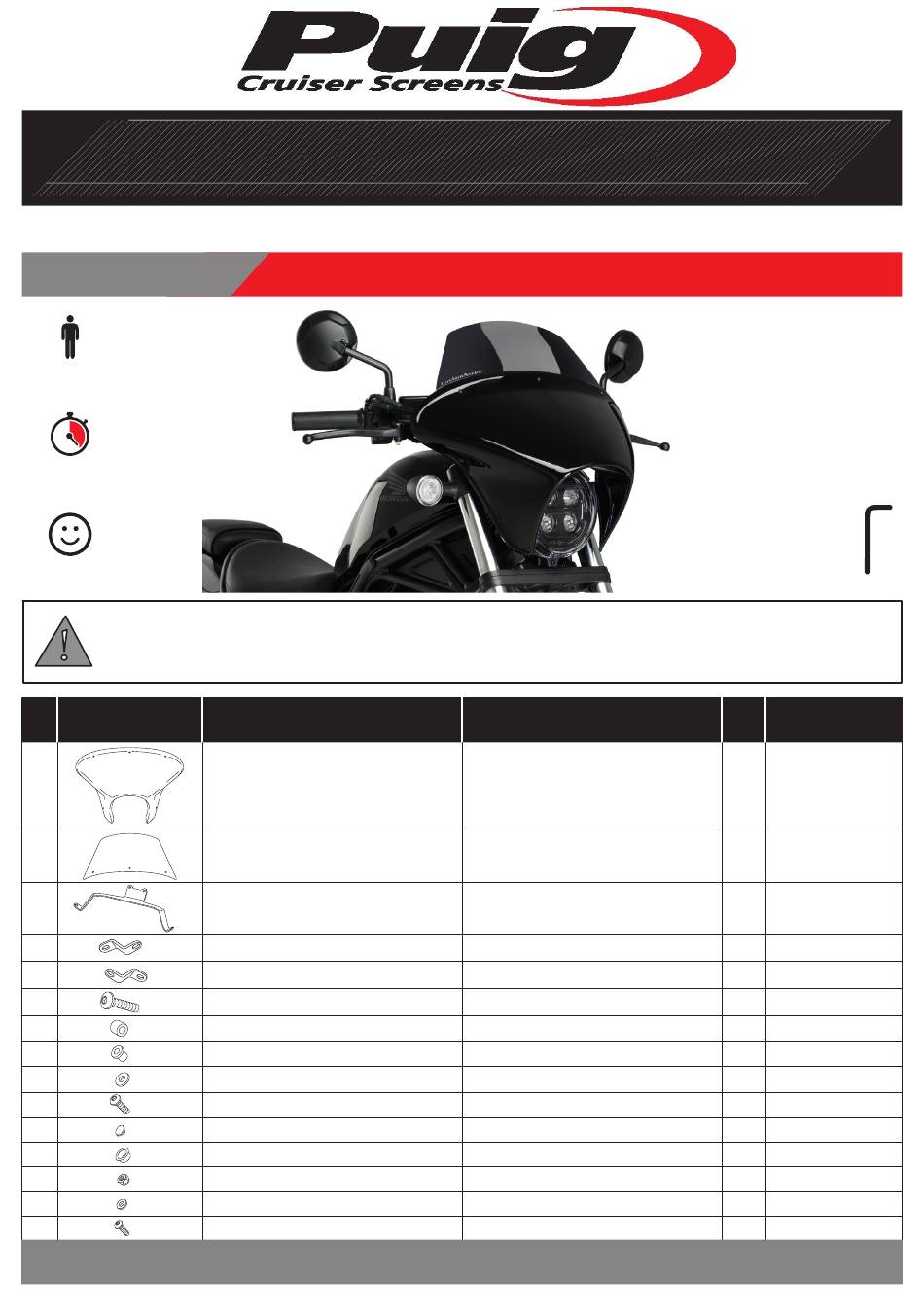

PUIG SEMIFAIRING BATWING SML TOURING Mounting Instructions

HONDA CMX 500/300 REBEL '20-
M O U
REF 21064
1 Person
20 min
EASY
En las revisiones del vehículo es conveniente efectuar también el mantenimiento de apriete de toda la tornillería del
semicarenado, especialmente los tornillos que fi jan éste al vehículo. Gracias por su atención.
It would be convinient to retight the semifairing screws, specially the ones that are fi xed to the motorcycle, whenever you
maintain the vehicle. Thanks for your attention.
ID PIEZA/PART
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
V0.10/20
N T I N G
SE MIFAIRI NG BAT WI N G SML TOUR IN G MO D EL
DESCRIPCIÓN
Semicarenado batwing SML
Cúpula TOURING
Soporte superior
Soporte inferior izquierdo ( • )
Soporte inferior derecho ( •• )
Tornillo Allen M5x20 Ø11 ISO 7380
Casquillo Ø8,5x Ø13 x6mm
Silentblock M5
Arandela nylon M5x1
Tornillo Allen M5x16 Ø11 ISO 7380
Tapón tornillo M5 ISO 7380
Tapón tuerca M4
Tuerca autoblocante M4
Arandela nylon M4
Tornillo Allen M4x12 ISO7380
I N S T R U
DESCRIPTION
Batwing SML semifairing
TOURING screen
Upper support
Lower Left support ( • )
Lower Right support ( •• )
M5x20 Ø11 ISO 7380 Allen screw
Ø8,5x Ø13x 6mm spacer
M5 silentblock
M5x1 nylon washer
M5x16 Ø11 ISO 7380 Allen screw
M5 ISO 7380 screw cap
M4 ISO 7380 cap
M4 lock nut
M4 nylon washer
M4x12 ISO 7380 Allen screw
Pg. 1/3
C T I O N S
QTY
1
1
1 SOP3P2S-BTM0017
1
SOP3P2L-BTM0017
1 SOP3P2R-BTM0017
2 TORNIAI7380-387
2 CASQUI------776
4 SILENBTM5-046/1
4 ARNV00000000245
4 TORNI-I7380-493
4 TAPON--------85
3 TAPON--------91
3 TUERCAE985-0290
6 ARNV00000000311
3 TORNI-I7380-800
Illustrations and layout by: www.ciandisseny.com
ALLEN
Nº22,5
Nº 2,3
Nº 2,5
REF
10897N
10900
