Maico PPB 30 AK Mounting Information

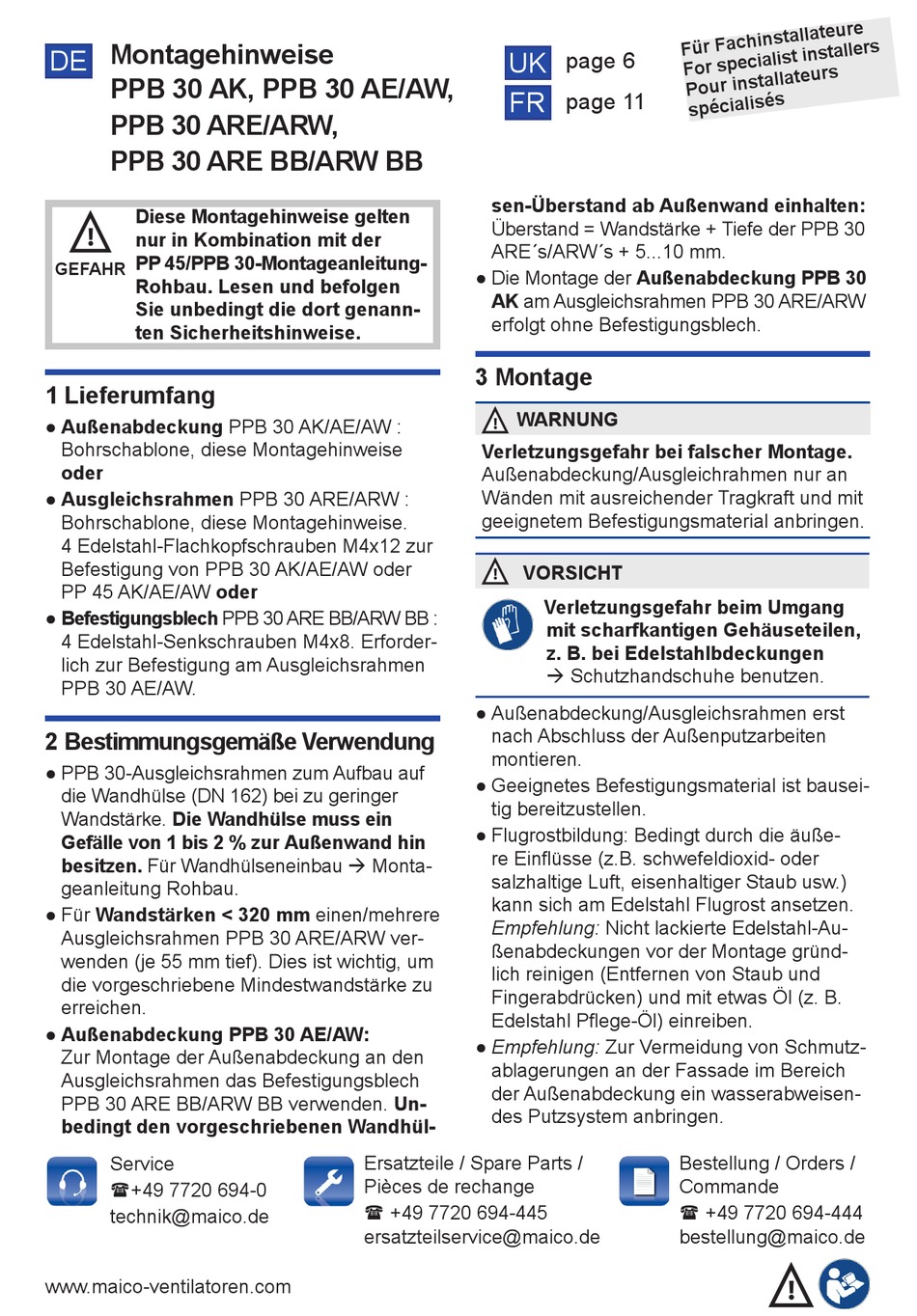

Montagehinweise
DE
PPB 30 AK, PPB 30 AE/AW,
PPB 30 ARE/ARW,
PPB 30 ARE BB/ARW BB
Diese Montagehinweise gelten
!
nur in Kombination mit der
PP 45/PPB 30-Montageanleitung-
GEFAHR
Rohbau. Lesen und befolgen
Sie unbedingt die dort genann-
ten Sicherheitshinweise.
1 Lieferumfang

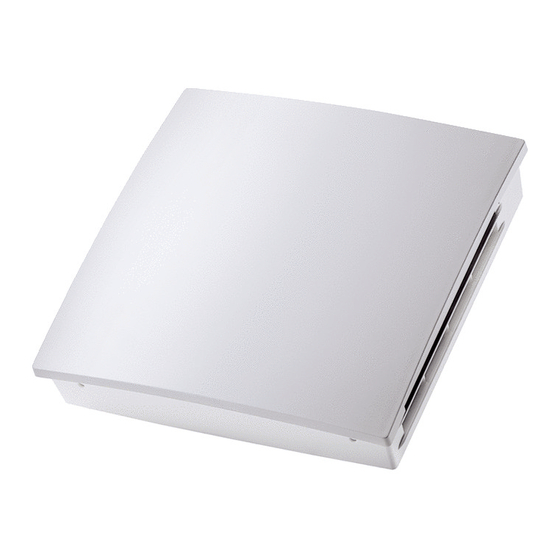

● Außenabdeckung PPB 30 AK/AE/AW :
Bohrschablone, diese Montagehinweise
oder
● Ausgleichsrahmen PPB 30 ARE/ARW :
Bohrschablone, diese Montagehinweise.
4 Edelstahl-Flachkopfschrauben M4x12 zur
Befestigung von PPB 30 AK/AE/AW oder
PP 45 AK/AE/AW oder
● Befestigungsblech PPB 30 ARE BB/ARW BB :
4 Edelstahl-Senkschrauben M4x8. Erforder-
lich zur Befestigung am Ausgleichsrahmen
PPB 30 AE/AW.
2 Bestimmungsgemäße Verwendung
● PPB 30-Ausgleichsrahmen zum Aufbau auf
die Wandhülse (DN 162) bei zu geringer
Wandstärke. Die Wandhülse muss ein
Gefälle von 1 bis 2 % zur Außenwand hin
besitzen. Für Wandhülseneinbau  Monta-
geanleitung Rohbau.
● Für Wandstärken < 320 mm einen/mehrere
Ausgleichsrahmen PPB 30 ARE/ARW ver-
wenden (je 55 mm tief). Dies ist wichtig, um
die vorgeschriebene Mindestwandstärke zu
erreichen.
● Außenabdeckung PPB 30 AE/AW:
Zur Montage der Außenabdeckung an den
Ausgleichsrahmen das Befestigungsblech
PPB 30 ARE BB/ARW BB verwenden. Un-
bedingt den vorgeschriebenen Wandhül-
Service
+49 7720 694-0
technik@maico.de
www.maico-ventilatoren.com
UK
FR
sen-Überstand ab Außenwand einhalten:
Überstand = Wandstärke + Tiefe der PPB 30
ARE´s/ARW´s + 5...10 mm.
● Die Montage der Außenabdeckung PPB 30
AK am Ausgleichsrahmen PPB 30 ARE/ARW
erfolgt ohne Befestigungsblech.
3 Montage
WARNUNG
!
Verletzungsgefahr bei falscher Montage.
Außenabdeckung/Ausgleichrahmen nur an
Wänden mit ausreichender Tragkraft und mit
geeignetem Befestigungsmaterial anbringen.
VORSICHT
!
● Außenabdeckung/Ausgleichsrahmen erst
nach Abschluss der Außenputzarbeiten
montieren.
● Geeignetes Befestigungsmaterial ist bausei-
tig bereitzustellen.
● Flugrostbildung: Bedingt durch die äuße-
re Einflüsse (z.B. schwefeldioxid- oder
salzhaltige Luft, eisenhaltiger Staub usw.)
kann sich am Edelstahl Flugrost ansetzen.
Empfehlung: Nicht lackierte Edelstahl-Au-
ßenabdeckungen vor der Montage gründ-
lich reinigen (Entfernen von Staub und
Fingerabdrücken) und mit etwas Öl (z. B.
Edelstahl Pflege-Öl) einreiben.
● Empfehlung: Zur Vermeidung von Schmutz-
ablagerungen an der Fassade im Bereich
der Außenabdeckung ein wasserabweisen-
des Putzsystem anbringen.
Ersatzteile / Spare Parts /
Pièces de rechange
 +49 7720 694-445
ersatzteilservice@maico.de
page 6
page 11
Verletzungsgefahr beim Umgang
mit scharfkantigen Gehäuseteilen,
z. B. bei Edelstahlbdeckungen
 Schutzhandschuhe benutzen.
Bestellung / Orders /
Commande
 +49 7720 694-444
bestellung@maico.de
!
