Maico PushPull PP 60 KA Series Mounting And Operating Instructions

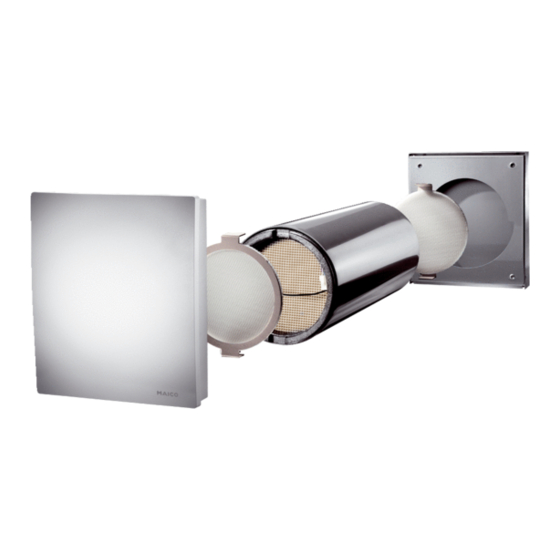

Single-room ventilation unit with heat recovery
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

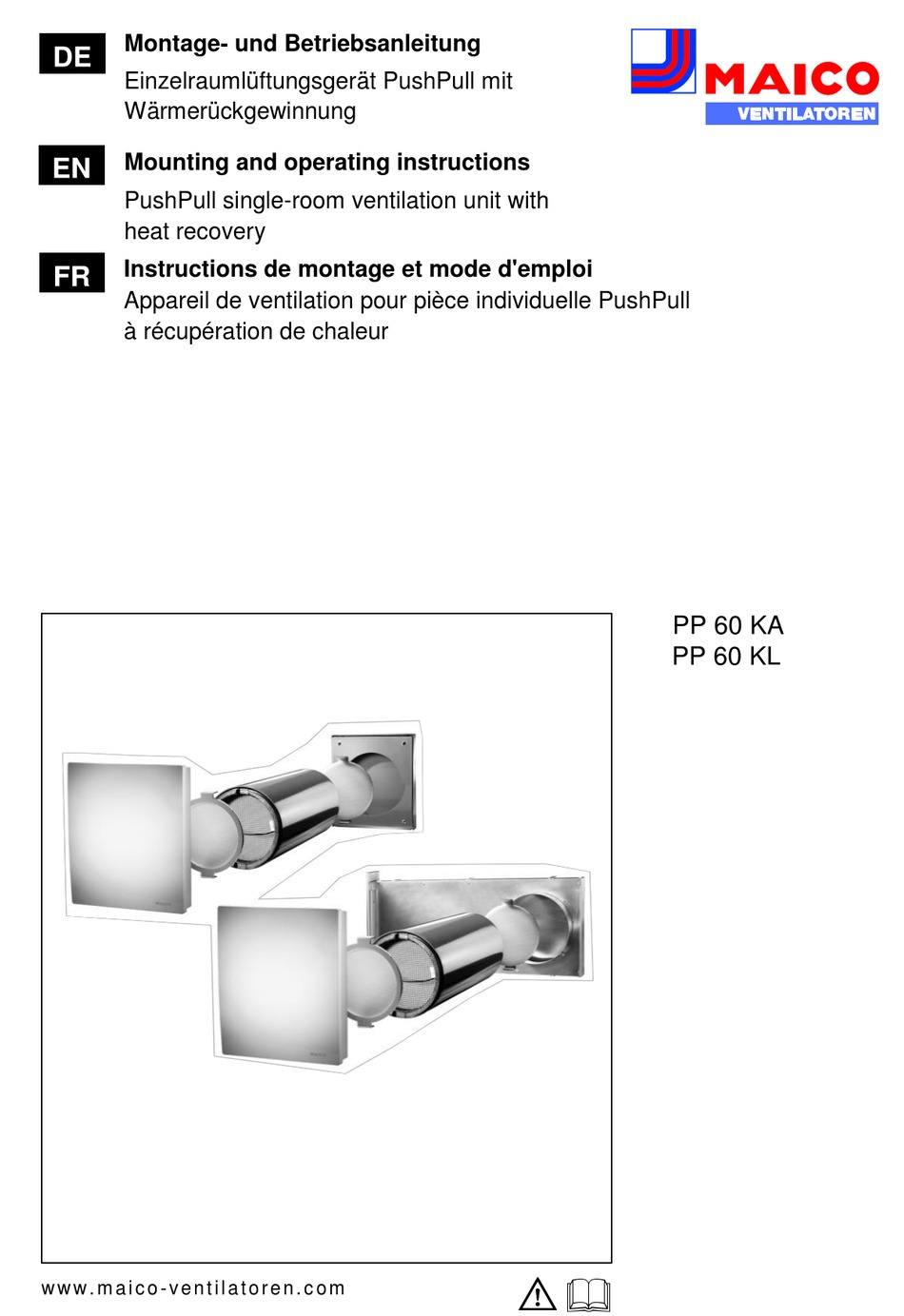

Montage- und Betriebsanleitung
DE
Einzelraumlüftungsgerät PushPull mit
Wärmerückgewinnung
Mounting and operating instructions
EN
PushPull single-room ventilation unit with
heat recovery
Instructions de montage et mode d'emploi
FR
Appareil de ventilation pour pièce individuelle PushPull
à récupération de chaleur
w w w . m a i c o - v e n t i l a t o r e n . c o m
PP 60 KA
PP 60 KL
