FUNZIONAMENTO DEI RECUPERATORI
/ OPERATION OF RECOVERY UNITS
Il recuperatore si compone di un condotto dell'aria circolare a lunghezza fissa, unità di ventilazione e griglia esterna.
I due motori, due filtri e lo scambiatore si trovano all'interno del condotto. I filtri sono progettati per purificare l'aria
di alimentazione e prevenire l'ingresso di oggetti estranei nello scambiatore e nelle ventole . Il recuperatore genera
un allarme visivo (luce led colore rosso) che ricorda di pulire o sostituire il filtro ogni 1500 ore di funzionamento. Lo
scambiatore in ceramica utilizza l'energia termica dell'aria in aspirazione per riscaldare il flusso d'aria in ingresso.
Lo scambiatore è dotato di un cavo di tiro all'interno per facilitare l'estrazione. L'unità di ventilazione deve essere
installata sul lato interno della parete . La griglia esterna deve essere installata sul lato esterno della parete per
evitare l'ingresso di acqua e altri oggetti nel recuperatore.
The recovery unit consists of a fixed length circular air duct, ventilation unit and external grille. The two motors, two filters and
the exchanger are inside the duct. The filters are protected in order to purify the supply air and to prevent foreign objects
entering the exchanger and the fans. The recovery unit generates a visual alarm (red LED indicator) as a reminder to clean
or replace the filter every 1,500 operating hours. The ceramic exchanger uses the thermal energy of the intake air in order
to heat the intake air flow. The exchanger is fitted with a draw cord on the inside to make it easier to extract. The ventilation
unit must be installed on the inside part of the wall. The external grille must be installed on the external part of the wall in
order to prevent water and other objects from entering the recovery unit.

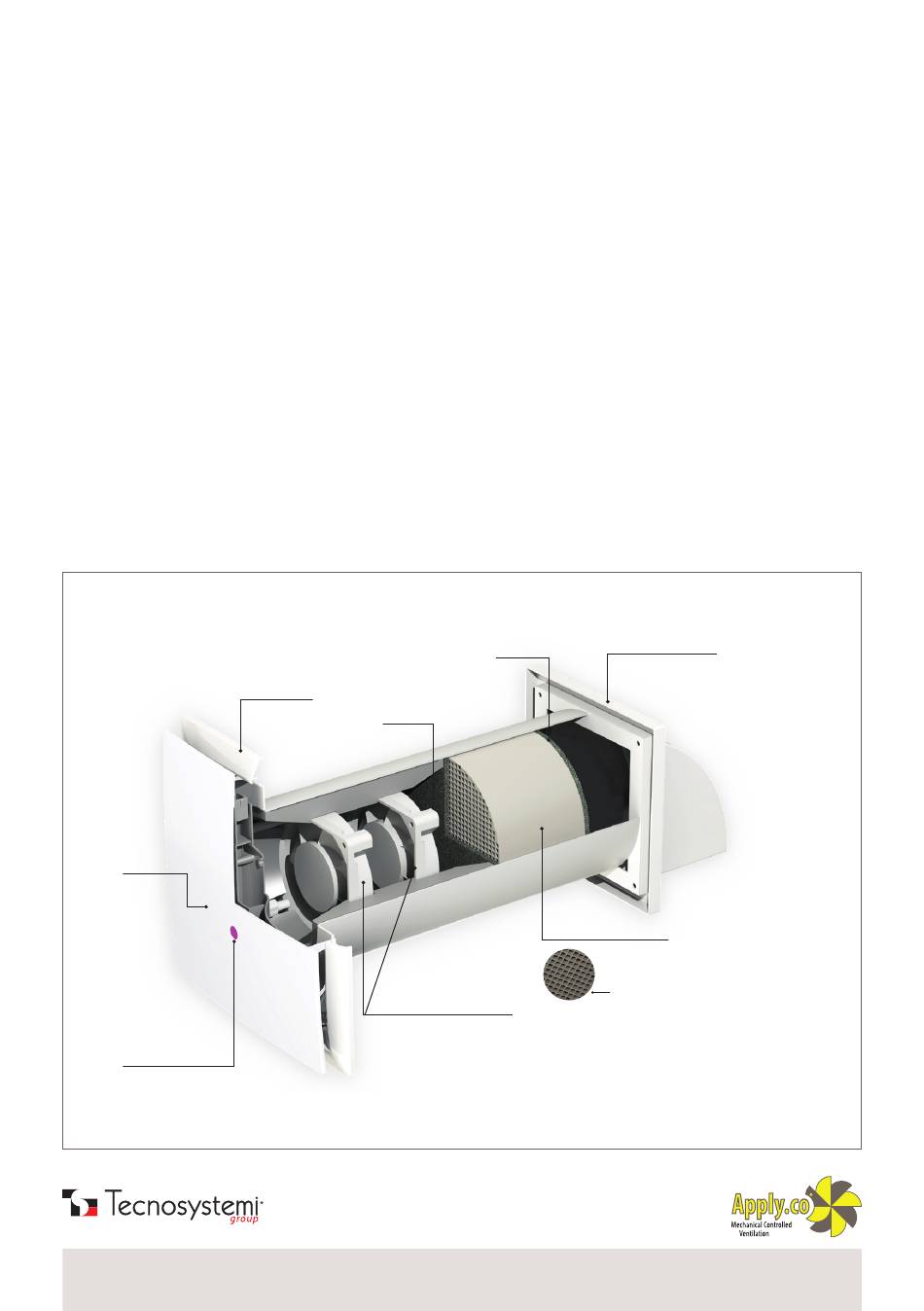

PARTICOLARE COSTRUTTIVO MOD. "PICO HP2"
/ CONSTRUCTION DETAIL OF MODEL "PICO HP2"
FRONTALE
ESTETICO
ATTRACTIVE
FRONT PANEL
LED LUMINOSO
FUNZIONE
IMPOSTATA
LED INDICATOR
FUNCTION SETTING
GRIGLIA EXTRASLIM
EXTRASLIM GRILLE
FILTRO 1
FILTER 1
GRIGLIA ESTERNA
FILTRO 2
EXTERNAL GRILLE
FILTER 2
PACCO DI SCAMBIO
/ HEAT EXCHANGER
MOTORI A 3
VELOCITÁ
3-SPEED MOTOR
PARTICOLARE PACCO DI SCAMBIO
IN MATERIALE CERAMICO
SPECIAL CERAMIC FILL MEDIA
