Niko 05-363 Manual

Lees de volledige handleiding vóór installatie en ingebruikneming. Bewaar deze handleiding
zorgvuldig voor later gebruik.
1. BESCHRIJVING

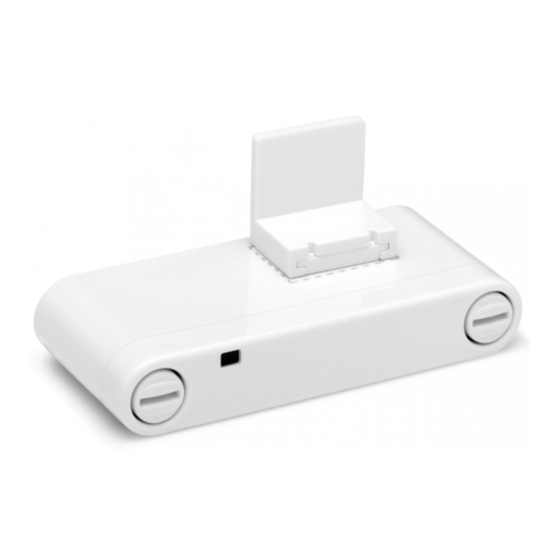

Het draadloze Easywave venster- of deurcontact (zender) wordt gebruikt om draadloze Easywave
ontvangers te sturen. Een batterij, montagehoek met magneet en montageset zijn bijgeleverd.
Het product maakt deel uit van het Easywave radiofrequentiesysteem, een installatietechniek zonder
bedrading tussen de drukknoppen (bedieningspunten) en de te bedienen verbruikers. Het Easywave
systeem is modulair opgebouwd met zenders en ontvangers. Een wandzender heeft de vorm van
een drukknop met twee, vier of acht actieknoppen die tegen een wand kan worden gemonteerd. Een
handzender lijkt op een klassieke afstandsbediening. Eén zender kan een onbeperkt aantal ontvangers
tegelijkertijd bedienen, terwijl één ontvanger kan worden bediend door maximaal 32 zenders.
De bediening op afstand of draadloze bediening is gebaseerd op signaaloverdracht via radiogolven op de
frequentie 868,3 MHz. Op deze frequentie zijn uitsluitend producten toegelaten die niet continu uitzenden,
d.w.z. 1% per uur of 36 seconden. Hierdoor is de kans op storing minimaal. Daarom leent het draadloze
Easywave systeem zich uitstekend voor specifieke toepassingen zoals renovatie van geklasseerde
interieurs, uitbreidingen in bestaande elektrische installaties (waar kap- of breekwerk uitgesloten is),
gebruik in bureaus met verplaatsbare wanden of installaties waar een ingewikkelde bekabeling moet
worden vermeden.
2. INSTALLATIE
2.1. Montage
Tip: Houd rekening met de lokale omstandigheden en de omgeving (fig. 1) wanneer je het contact
monteert.
Tip: Zorg ervoor dat de draadloze signaaloverdracht tussen ontvanger en contact niet gehinderd wordt.
Plaats de ontvanger zo dicht mogelijk bij het contact.
Tip: Aanwezigheid van metaal of vocht in de muren kan een negatieve invloed hebben op het bereik van de
draadloze signalen (fig. 1). Plaats het contact daarom nooit:
• in een metalen schakelkast, behuizing of vlechtwerk.
• in de buurt van grote metalen objecten.
• op of vlak bij de grond.
1. Schroef de bovenkant van het contact open (fig. 2, A).
2. Plaats de bijgeleverde batterij in de batterijhouder (fig. 2, B). De pluspool moet naar boven wijzen.
3. Schuif de batterijhouder tussen de batterijveer en de printplaat terug in het contact (fig. 2, C).
4. Programmeer het contact op de gekozen draadloze Easywave ontvanger (zie handleiding van de
ontvanger).
Zet hiervoor de ontvanger in programmeermode. Beweeg de magneet over het contactoppervlak van
het contact (gearceerd gedeelte aan de onderkant van het contact). De code wordt naar de ontvanger
verstuurd.
5. Monteer het contact op een plaats (bv. deur of raam) naar keuze met behulp van de bijgeleverde
schroeven of kleefstrip (fig. 2, D).
6. Schroef de bovenkant van het contact opnieuw dicht (fig. 2, E).
7. Kleef de magneet op de deur- of raamvleugel, precies tegenover het gemarkeerde contactoppervlak
onderaan op het contact (fig. 2, F).
De afstand tussen magneet en contact mag maximaal 5 mm bedragen (fig. 3).
3. INSTELLINGEN
3.1. Algemene werking
Het draadloze Easywave venster- of deurcontact (zender) is een magneetcontact dat de status van objecten
via draadloze signalen verstuurt naar een draadloze Easywave ontvanger.
Als een venster of deur geopend of gesloten wordt, wordt een Easywave code verstuurd en wordt de
aangesloten draadloze Easywave ontvanger geschakeld afhankelijk van de ingestelde werkingsmode.
Actie Gevolg
Het venster of de deur wordt Code A (standaardfunctie) wordt
geopend. verstuurd.
Het venster of de deur wordt Code B (standaardfunctie) wordt
gesloten. verstuurd.
3.2. Reikwijdte tussen Easywave handzenders en draadloze Easywave ontvangers
De werking van toestellen met een afstandsbediening zoals een tv of video- en audioapparatuur wordt niet
verstoord door een Easywave handzender. Je hoeft de handzender niet optisch te richten naar de draadloze
Easywave ontvanger. De reikwijdte binnenshuis bedraagt ongeveer 30 m. In open veld wordt een reikwijdte
van 100 m gehaald. Het bereik van de handzender is afhankelijk van de gebruikte materialen in de woning.
Je kunt een diagnosetoestel (05-370) gebruiken om de draadloze signaalsterkte in een omgeving te
bepalen. Het toestel herkent alle 868,3MHz-signalen. Aan de hand van negen indicatieleds wordt de
ontvangstkwaliteit van het zendsignaal of de sterkte van de aanwezige stoorsignalen weergegeven. Zo
kun je vaststellen of het bereik van de handzender toereikend is. Figuur 1 toont het kwaliteitsverlies van
het zendbereik afhankelijk het gebruikte materiaal. Je kunt een draadloze Easywave repeater (05-535)
gebruiken in installaties met onvoldoende reikwijdte.
3.3. Batterij
Als de batterij bijna leeg is, wordt dit aangeduid via de indicatieled vooraan op het contact en wordt een
melding verstuurd.
PM005-36300R21284
Indicatie
- De indicatieled knippert
gedurende drie seconden rood
of groen.
- Er is een melding verstuurd.
- De indicatieled knippert om de
negen seconden tweemaal na
elkaar rood.
- Het contact is niet geactiveerd.
De indicatieled licht rood op
nadat je een batterij geplaatst
hebt.
De indicatieled licht permanent
rood op.
Hoe vervang ik de batterij?
1. Schroef de bovenkant van het contact open.
2. Trek aan het lipje om de batterijhouder uit het contact te trekken en vervang de batterij. Let op de
3. Schroef de bovenkant van de behuizing opnieuw op het contact.
4. PROBLEEMOPLOSSING
1. Als het Easywave systeem na programmering niet werkt, kun je altijd eerst een aantal extra
2. Is het probleem niet verholpen, doorloop dan onderstaande lijst van mogelijke problemen:
Probleem
De ontvanger reageert niet op
het contact.
Ledsignaal
De indicatieled vooraan op het
contact knippert eenmaal rood.
De indicatieled vooraan op het
5. TECHNISCHE GEGEVENS
contact knippert eenmaal groen.
afmetingen
gewicht
frequentie
modulatie
voeding
stroomverbruik
bereik
beschermingsgraad
bedrijfstemperatuur
keurmerk
Status
De batterij is bijna leeg.
De batterij is leeg.
Je hebt een eerdere melding
genegeerd om de batterij te
vervangen. Het contact kan niet
meer werken.
De spanning van de batterij is
te laag.
polariteit: de pluspool moet zichtbaar zijn.
Tip: Gebruik enkel batterijen van het type CR2032.
Opgelet: De codering van het contact blijft bewaard, ook als het contact onder spanning staat.
Nadat je de batterij vervangen hebt, moet je de codering niet opnieuw programmeren op de gekozen
draadloze Easywave ontvanger.
controles uitvoeren:
• Controleer of de afscherming tussen de batterij en de contacten in het contact verwijderd
is.
• Controleer of er goede contactvastheid is tussen batterij en contacten.
• Controleer de werking van de aangesloten ontvanger. Druk op de programmeerknop vooraan
op de ontvanger. Als de indicatieled niet knippert, is de ontvanger defect.
• Controleer de werking van het contact. Neem het contact en loop naar de ontvanger:
- Het Easywave systeem werkt alleen als je het dichter bij de ontvanger gebracht hebt. Gebruik
een draadloze Easywave repeater (05-535) om het bereik te verhogen.
- Het Easywave systeem werkt niet, zelfs wanneer je het contact dichter bij de ontvanger
gebracht hebt. Controleer de programmering en/of de batterijen van het contact.
• Controleer – in het geval van een bestaande installatie – of de omgeving van het Easywave
systeem veranderd is waardoor er storingen zouden kunnen optreden (metalen schakelkast,
wanden, verplaatste meubels ...). Herstel de oorspronkelijke toestand, indien mogelijk.
Oorzaak
De batterij is leeg of bijna leeg.
In bepaalde situaties kunnen
andere draadloze producten die
op dezelfde frequentie werken
en in de onmiddellijke omgeving
van het contact en de ontvanger
staan, storingen veroorzaken.
De programmering is niet gelukt
of gewist.
05-363
Actie
Je moet de batterij binnenkort
vervangen.
Je moet de batterij onmiddellijk
vervangen.
Oplossing
- Controleer de status van de
batterij.
- Vervang, indien nodig, de
batterij.
Controleer of de
signaaloverdracht tussen zender
en ontvanger niet gehinderd is.
Programmeer de codes opnieuw
op de gekozen draadloze
Easywave ontvanger. Raadpleeg
hiervoor de handleiding van de
ontvanger.
contact: 12 x 65 x 28 (HxBxD)
magneet: 18 x 18 x 13 (HxBxD)
contact: 20,6 g
magneet: 2,2 g
868,3 MHz
FSK
3V-batterij, type CR2032
1,6 µA
ongeveer 150 m in open veld
IP54
-20 – +60°C
CE-gemarkeerd conform EN 60669-2-1
