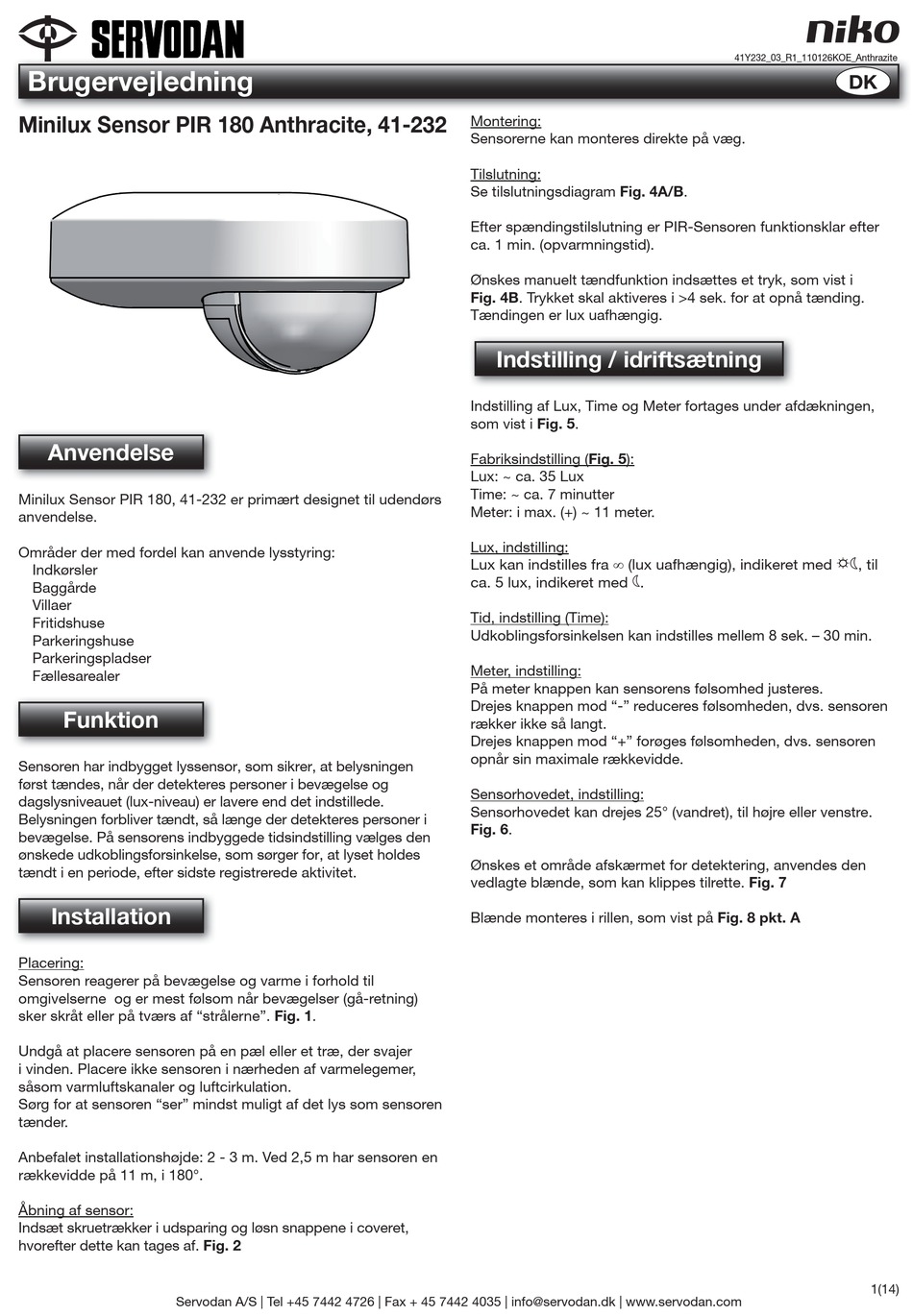

Brugervejledning

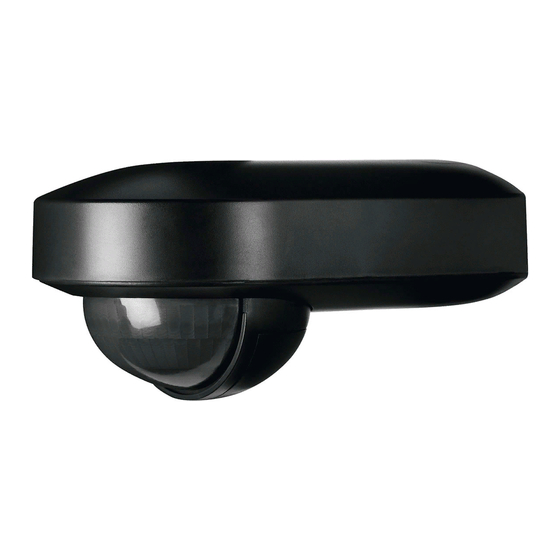

Minilux Sensor PIR 180 Anthracite, 41-232
Anvendelse
Minilux Sensor PIR 180, 41-232 er primært designet til udendørs
anvendelse.
Områder der med fordel kan anvende lysstyring:
Indkørsler
Baggårde
Villaer
Fritidshuse
Parkeringshuse
Parkeringspladser
Fællesarealer
Funktion
Sensoren har indbygget lyssensor, som sikrer, at belysningen
først tændes, når der detekteres personer i bevægelse og
dagslysniveauet (lux-niveau) er lavere end det indstillede.
Belysningen forbliver tændt, så længe der detekteres personer i
bevægelse. På sensorens indbyggede tidsindstilling vælges den
ønskede udkoblingsforsinkelse, som sørger for, at lyset holdes
tændt i en periode, efter sidste registrerede aktivitet.
Installation
Placering:
Sensoren reagerer på bevægelse og varme i forhold til
omgivelserne og er mest følsom når bevægelser (gå-retning)
sker skråt eller på tværs af "strålerne". Fig. 1.
Undgå at placere sensoren på en pæl eller et træ, der svajer
i vinden. Placere ikke sensoren i nærheden af varmelegemer,
såsom varmluftskanaler og luftcirkulation.
Sørg for at sensoren "ser" mindst muligt af det lys som sensoren
tænder.
Anbefalet installationshøjde: 2 - 3 m. Ved 2,5 m har sensoren en
rækkevidde på 11 m, i 180°.
Åbning af sensor:
Indsæt skruetrækker i udsparing og løsn snappene i coveret,
hvorefter dette kan tages af. Fig. 2
Servodan A/S | Tel +45 7442 4726 | Fax + 45 7442 4035 | info@servodan.dk | www.servodan.com
Montering:
Sensorerne kan monteres direkte på væg.
Tilslutning:
Se tilslutningsdiagram Fig. 4A/B.
Efter spændingstilslutning er PIR-Sensoren funktionsklar efter
ca. 1 min. (opvarmningstid).
Ønskes manuelt tændfunktion indsættes et tryk, som vist i
Fig. 4B. Trykket skal aktiveres i >4 sek. for at opnå tænding.
Tændingen er lux uafhængig.
Indstilling / idriftsætning
Indstilling af Lux, Time og Meter fortages under afdækningen,
som vist i Fig. 5.
Fabriksindstilling (Fig. 5):
Lux: ~ ca. 35 Lux
Time: ~ ca. 7 minutter
Meter: i max. (+) ~ 11 meter.
Lux, indstilling:
Lux kan indstilles fra  (lux uafhængig), indikeret med
ca. 5 lux, indikeret med .
Tid, indstilling (Time):
Udkoblingsforsinkelsen kan indstilles mellem 8 sek. – 30 min.
Meter, indstilling:
På meter knappen kan sensorens følsomhed justeres.
Drejes knappen mod "-" reduceres følsomheden, dvs. sensoren
rækker ikke så langt.
Drejes knappen mod "+" forøges følsomheden, dvs. sensoren
opnår sin maximale rækkevidde.
Sensorhovedet, indstilling:
Sensorhovedet kan drejes 25° (vandret), til højre eller venstre.
Fig. 6.
Ønskes et område afskærmet for detektering, anvendes den
vedlagte blænde, som kan klippes tilrette. Fig. 7
Blænde monteres i rillen, som vist på Fig. 8 pkt. A
