Niko 350-10012 Manual

350-10012
NL
BESCHRIJVING

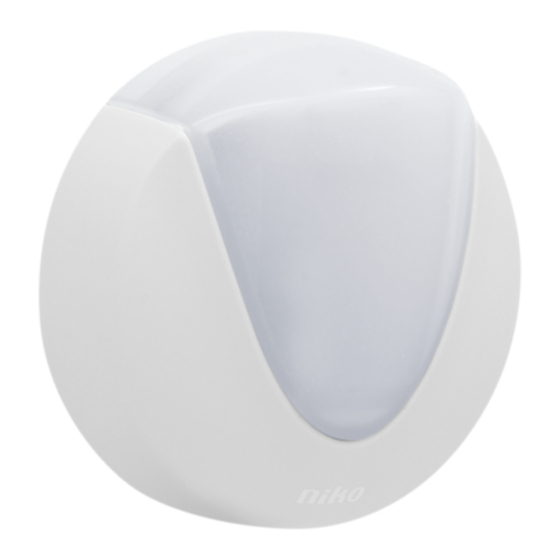

De lichtsensor 350-10012, geschikt voor buitenapplicaties, wordt gebruikt
in combinatie met daglichtstuurmodule 360-35010 en schemerschakelaar
350-15011. De lichtsensor heeft een bereik van 3-300lx / 30-3000lx /
300-30Klx / 600-60Klx en een IP54 waarde als beschermingsgraad.
De lichtsensor meet het invallende daglicht en stuurt een overeenkomstig
0-10V-signaal (zie grafiek) naar de aangesloten daglichtstuurmodule/
schemerschakelaar.
MONTAGE
- Open de lichtsensor met een platte schroevendraaier en verwijder het
omhulsel (voor- en achterkant) (fig.1 en 2).
- Bevestig de juiste pluggen in de muur (fig.3).
- Voer de kabel in door het rubbertje en bevestig de 3 aansluitdraden in
de juiste klemmen (fig.4). Stel het bereik correct in m.b.v. de jumper:
- 3-300lx: fabrieksinstelling, ideaal voor buitenapplicaties.
- 30-3000lx: ideaal voor binnenapplicaties (geen toepassing hier)
- 300-30Klx: ideaal voor binnenapplicaties (geen toepassing hier)
- 600-60Klx: ideaal voor binnenapplicaties (geen toepassing hier)
Klik vervolgens de achterkant van het omhulsel terug op de sensor.
- Bevestig de lichtsensor met de juiste schroeven tegen de muur (fig.5).
LET OP: - Plaats de lichtsensor zo dat deze enkel invallend daglicht meet
en geen kunstlicht.
- Hou rekening met veranderende omgevingstoestanden in zomer
en winter (vb. de bladeren van een boom kunnen in de zomer
invallend daglicht versperren en bijgevolg kan de verlichting
ongewenst aanschakelen).
- Klik de voorkant van het omhulsel terug op de lichtsensor (fig.6).
- Bekabeling: 3x1,5mm , max. 100m
2
FR

DESCRIPTION

Le détecteur de lumière 350-10012, qui convient pour les applications
extérieures, est utilisé en combinaison avec la commande de gestion de
l'éclairage 360-35010 et l'interrupteur de gestion de l'éclairage 360-35010.
Il dispose d'une plage de 3 à 300lux / 30 à 3.000lux / 300 à 30Klux /
600-60Klux et d'un degré de protection IP54.
Le détecteur de lumière mesure la lumière naturelle et transmet un signal
correspondant de 0 à 10 V (voir graphique) à la commande de gestion de
l'éclairage / l'interrupteur de gestion de l'éclairage connecté(e).
MONTAGE
- Ouvrez le détecteur de lumière à l'aide d'un tournevis à lame plate et
déposez le boîtier (partie frontale et dos) (fig. 1 et 2).
- Fixez les chevilles adéquates dans le mur (fig. 3)
- Passez le câble dans le caoutchouc et fixez les 3 fils de raccordement
dans les bornes adéquates (fig. 4). Réglez correctement la plage à l'aide
du cavalier:
- 3 à 300 lux: réglage d'usine, idéal pour les applications extérieures.
- 30 et 3.000 lux: idéal pour les applications intérieures (pas
d'application ici)
- 300 à 30 Klux: idéal pour les applications intérieures (pas d'appli-
cation ici)
- 600 à 60 Klux: idéal pour les applications intérieures (pas d'
application ici)
Encliquetez ensuite le dos du boîtier sur le capteur.
- Fixez le détecteur de lumière au mur à l'aide des vis adéquates (fig. 5).
ATTENTION:
- Positionnez le détecteur de lumière de manière à ce qu'il ne mesure
que la lumière naturelle et pas la lumière artificielle.
- Tenez compte des modifications de l'environnement durant les
saisons (p. ex. les feuilles d'un arbre peuvent bloquer la lumière
naturelle et provoquer ainsi l'allumage intempestif de l'éclairage).
- Encliquetez la partie frontale du boîtier sur le capteur (fig. 6).
- Câblage: 3 x 1,5 mm , max. 100 m
2
DE
BESCHREIBUNG
Der Lichtsensor 350-10012, der im Außenbereich verwendet werden kann,
wird in Verbindung mit dem Tageslichtregelungsmodul 360-35010 und dem
Dämmerungsschalter 350-15011 eingesetzt. Der Lichtsensor hat einen
Einstellbereich von 3-300Lux / 30-3000Lux /300-30Klux / 600-60Klux
und einen Schutzgrad von IP54.
Der Lichtsensor misst das einfallende Tageslicht und sendet ein entspre-
chendes 0-10V-Signal (siehe grafische Darstellung) zum angeschlossenen
Tageslichtregelungsmodul / Dämmerungsschalter.
MONTAGE
- Öffnen des Lichtsensors mit einem Schraubendreher mit flacher Klinge
und entfernen des Gehäuses (Vor- und Rückseite) (Zeichnung 1und 2).
- Einsetzen der passenden Dübel in das Mauerwerk (Zeichnung 3).
- Das Anschlusskabel wird durch den Dichtungsgummi geschoben und mit
den 3 Anschlussdrähten an den entsprechenden Klemmen angeschlossen
(Zeichnung 4). Der Einstellbereich muss mit der Brücke korrekt eingestellt
werden:
- 3-300lx: Fabriksvoreinstellung, ideal für Anwendungen im Außen-
bereich.
- 30-3000lx: ideal für Anwendungen im Innenbereich (gilt hier nicht)
- 300-30Klx: ideal für Anwendungen im Innenbereich (gilt hier nicht)
- 600-60Klx: ideal für Anwendungen im Innenbereich (gilt hier nicht)
Danach klickt man die Gehäuserückseite wieder auf den Sensor.
- Der Lichtsensor muss mit den passenden Schrauben an der Wand befestigt
werden (Zeichnung 5).
ACHTUNG:
- Bei der Montage des Lichtsensors ist darauf zu achten, dass dieser
nur das einfallende Tageslicht misst und kein Kunstlicht.
- Außerdem sind die unterschiedlichen Umgebungsbedingungen
im Sommer und Winter zu beachten (z.B. die Blätter eines Baumes,
die im Sommer das Einfallen von Tageslicht verhindern und
dadurch die Beleuchtung ungewollt einschalten).
- Abschließend klickt man die Vorderseite des Gehäuses wieder auf den
Lichtsensor (Zeichnung 6).
- Verdrahtung: 3x1,5mm 2 , max. 100m
sa Niko nv Industriepark West 40, BE-9100 Sint-Niklaas, Belgium — tel. +32 3 778 90 00 — fax +32 3 777 71 20 — e-mail: support@Niko.eu — www.niko.eu
EN
DESCRIPTION
The light sensor 350-10012, suitable for outdoor applications, is used
in combination with the daylight control module 360-35010 and the
twilight switch 350-15011. The light sensor has a detection range of
3-300lx/30-3000lx/300-30Klx/600-60Klx and an IP54 protection degree.
The light sensor measures the incident daylight and sends a corresponding
0-10V-signal (zie graph) to the connected daylight control module / twilight
switch.

INSTALLATION

- Open the light sensor by means of a slotted screw driver and remove the
cover (front and back side) (fig.1 and 2).
- Insert the right plugs into the wall (fig.3)
- Insert the cable through the rubber and connect the 3 connection wires
to the right terminals (fig.4). Set the range correctly using the jumper:
- 3-300lx: fabric setting, suitable for outdoor applications.
- 30-3000lx: suitable for indoor applications (not applicable)
- 300-30Klx: suitable for indoor applications (not applicable)
- 600-60Klx: suitable for indoor applications (not applicable)
Then click the back side of the cover back on the sensor.
- Fix the light sensor to the wall using the correct screws (fig.5).
NOTE: - Mount the light sensor in such a way, that it only measures incident
daylight and no artificial light.
- Take into account the changes in the surroundings in the summer
and winter (e.g. the leaves of a three can obstruct incident day-
light in the summer and can thus cause the lighting to be switched
on unintentionally).
- Click the front of the cover back on the light sensor (fig.6).
- Cabling: 3x1,5mm , max. 100m
2
SK
DESCRIPTION
The light sensor 350-10012, suitable for outdoor applications, is used
in combination with the daylight control module 360-35010 and the
twilight switch 350-15011. The light sensor has a detection range of
3-300lx/30-3000lx/300-30Klx/600-60Klx and an IP54 protection degree.
The light sensor measures the incident daylight and sends a corresponding
0-10V-signal (zie graph) to the connected daylight control module / twilight
switch.
INSTALLATION
- Open the light sensor by means of a slotted screw driver and remove the
cover (front and back side) (fig.1 and 2).
- Insert the right plugs into the wall (fig.3)
- Insert the cable through the rubber and connect the 3 connection wires
to the right terminals (fig.4). Set the range correctly using the jumper:
- 3-300lx: fabric setting, suitable for outdoor applications.
- 30-3000lx: suitable for indoor applications (not applicable)
- 300-30Klx: suitable for indoor applications (not applicable)
- 600-60Klx: suitable for indoor applications (not applicable)
Then click the back side of the cover back on the sensor.
- Fix the light sensor to the wall using the correct screws (fig.5).
NOTE: - Mount the light sensor in such a way, that it only measures incident
daylight and no artificial light.
- Take into account the changes in the surroundings in the summer
and winter (e.g. the leaves of a three can obstruct incident day-
light in the summer and can thus cause the lighting to be switched
on unintentionally).
- Click the front of the cover back on the light sensor (fig.6).
- Cabling: 3x1,5mm , max. 100m
2
DK
BESKRIVELSE
Lyssensoren 43-198 er velegnet til anvendelse udendørs, den bruges
sammen med dagslysstyringsmodulet 36-080. Lyssensoren har et luxområde
på 3-300lx/30-3000lx/300-30Klx/600-60Klx og en IP54 kapslingsklasse.
Lyssensoren måler det indfaldende dagslys og sender et tilsvarende 0-10V-
signal (se graf) til det tilsluttede styring.
INSTALLATION
- Åbn lyssensoren ved hjælp af en skruetrækker med en flad kærv, og fjern
dækslet (front og bagside) (fig. 1 og 2).
- Monter de rette plugs i væggen (fig.3)
- Indsæt kablet igennem gummietyllen og monter ledningerne i de rette
klemmer (fig.4). Indstil den ønskede luxområde ved hjælp af jumperen:
- 3-300lx: fabriksindstilling, velegnet til anvendelse udendørs (ikke
relevant)
- 30-3000lx: velegnet til brug udendørs (ikke relevant)
- 300-30Klx: velegnet til brug indendørs (ikke relevant)
- 600-60Klx: velegnet til måling af udendørs luxniveau
Klik bagdækslet på sensoren igen.
- Monter lyssensoren på væggen med de dertilhørende skruer (fig.5).
BEMÆRK: - Monter lyssensoren sådan, at den kun måler
dagslys og ikke kunstigt lys.
- Vær opmærksom på ændringerne i omgivelserne om sommeren
og vinteren (fx kan træernes blade blokere indfaldende dags-
lys om sommeren, hvilket kunne føre til, at belysningen tændes
utilsigtet.)
- Klik frontdækslets forside på lyssensoren igen (fig.6).
- Kabelføring: 3x1,5 mm , max. 100 m
2
SE
BESKRIVNING
Ljussensorn 350-10012, som passar för utomhusanvändning, används
i kombination med dagsljusstyrmodulen 360-35010 och skymningsrelä
350-15011. Ljussensorn har ett detekteringsområde på 3-300 lx/30-3
000 lx/300-30 Klx/600-60 Klx och en IP54-kapslingsklass.
Ljussensorn mäter det incidentella dagsljuset och skickar en motsvarande
0-10 V-signal (zie-graf) till den anslutna dagsljusstyrmodulen/skymningsrelät.
INSTALLATION
- Öppna ljussensorn med hjälp av en vanlig skruvmejsel och avlägsna
höljet (fram- och baksida) (fig.1 och 2).
- För in de korrekta pluggarna i väggen (fig.3)
- För in sladden genom gummit och anslut de 3 kopplingstrådarna till rätt
terminaler (fig.4). Ställ in området korrekt med hjälp av omkopplaren:
- 3-300 lx: fabriksinställning, lämplig för utomhusanvändningar.
-30-3000L 30-3000l x: lämplig för inomhusanvändningar
(ej tillämplig)
- 300-30 Klx: lämplig för inomhusanvändningar (ej tillämplig)
- 600-60 Klx: lämplig för inomhusanvändningar (ej tillämplig)
Klicka sedan på baksidan av höljet på sensorn.
- Fäst ljussensorn på väggen med hjälp av korrekt skruvar (fig.5).
OBS: - Montera ljussensorn så att den endast mäter incidentellt
dagsljus och inget artificiellt dagsljus.
- Ta med i beräkningen
omgivningen (t.ex. kan löv skymma det incidentella dagsljuset
på sommaren och därmed göra att ljuset tänds
oavsiktligt).
- Klicka på framsidan av höljet på ljussensorn (fig.6).
- Kablage: 3 x 1,5mm , max. 100 m
2
årstidsförändringar i
PM350-10012R19295
