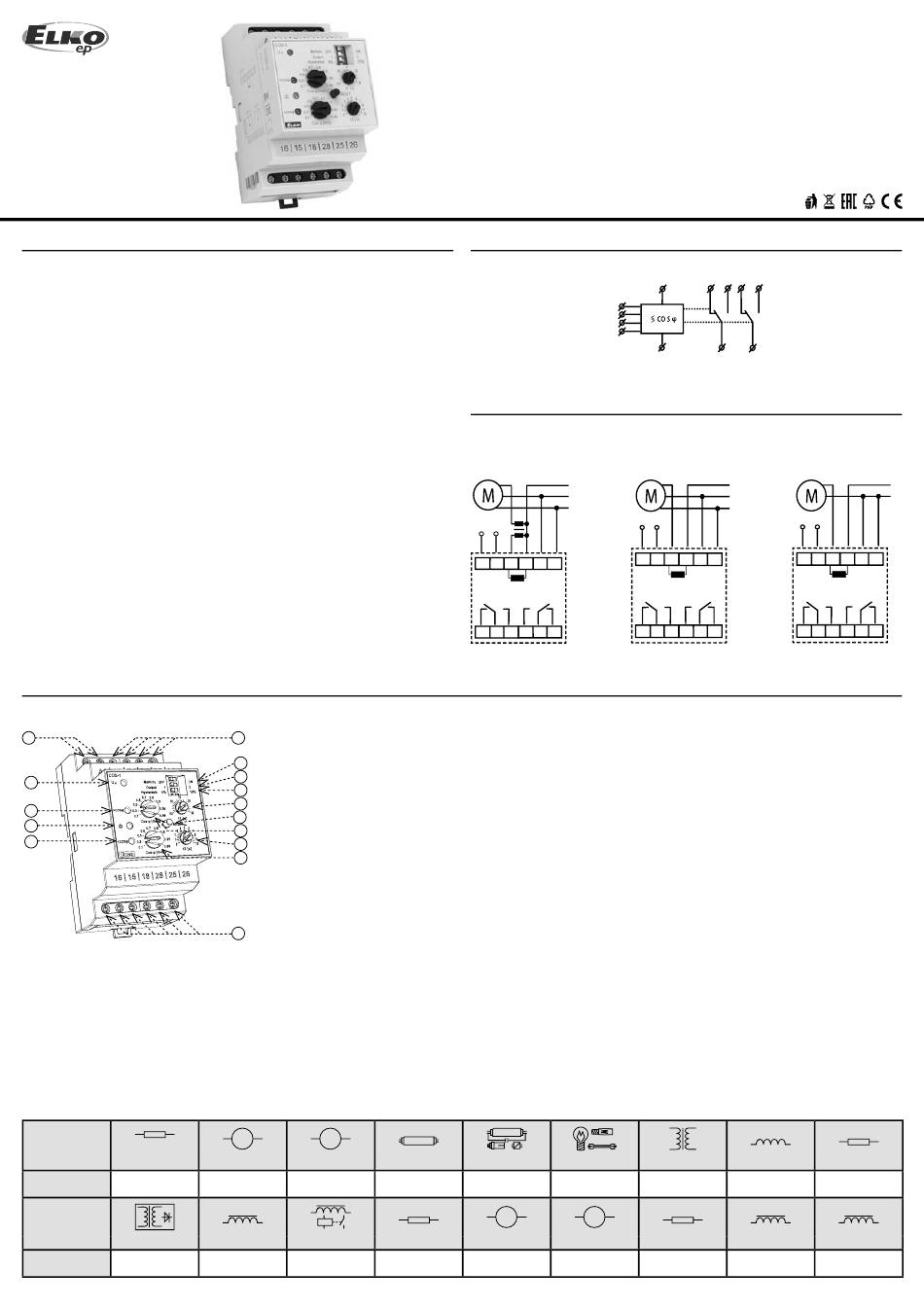

Charakteristika
• relé kontroluje v 3-fázových případně i 1-fázových sítích fázový posun mezi
proudem a napětím vyhodnocuje cos-φ
• relé je předurčeno pro hlídání přetížení / odlehčení motorů
• relé je určeno pro napájecí soustavu 3x 400 V
• funkce "PAMĚŤ" - pro návrat z chybového do normálního stavu je třeba stisknout
tlačítko "RESET"umístěné na předním panelu přístroje
• před přístroj je možno zapojit převodní proudový transformátor, který umožní
zvýšení použitelného rozsahu proudu
• dvě výstupní relé, pro každou úroveň samostatné
• nastavitelná prodleva pro eliminaci krátkodobých špiček přetížení
• nastavitelná horní a spodní úroveň cos-φ, každá v rozsahu 0.1 - 0.99
• nastavitelná prodleva eliminující rozběh motoru
• volitelná hystereze 5 nebo 10 %
• galvanicky oddělené napájení AC 230 V, AC 110 V, AC 400 V nebo AC/DC 24 V
• výstupní kontakt 2x přepínací 16 A / 250 V AC1
• v provedení 3-MODUL, upevnění na DIN lištu
Popis přístroje
12
1
2
3
4
cos φ ≥ 0.95
Druh zátěže
AC1
Materiál kontaktu
AgNi, kontakt 16A
250V / 16A
Druh zátěže
AC13
Materiál kontaktu
AgNi, kontakt 16A
250V / 6A
1. Indikace napájecí napětí
13
2. Indikace překročení horní úrovně-max
5
3. Indikace výstupu - indikuje stav, kdy je cos-φ v mezích. Pokud žlutá LED bliká, signalizuje to časovou prodlevu t1 po zapnutí
6
napájení
7
4. Indikace překročení spodní úrovně-min
8
5. Volba funkce PAMĚŤ - funkce paměť je aktivována v poloze ON
15
9
6. Volba funkce výstupů - v poloze 1 fungují obě relé současně, v poloze 2 samostatně pro cos-φ - max a cos-φ - min
10
7. Hystereze při přechodu z chybového do normálního stavu
11
8. t1 - časová prodleva pro rozběh motoru (0.5 - 30 s)
9. Nastavení cos-φ - max. Jeho překročení bude indikováno jako porucha červenou LED > cos-φ a rozepnutím výstupního relé
10. t2 - časová prodleva pro eliminaci špiček (0 - 10 s)
11. Nastavení cos-φ - min. Jeho nedosažení bude indikováno jako porucha červenou LED < cos-φ a rozepnutím výstupního relé
12. Svorky napájecího napětí
14
13. Svorky hlídaného napětí a proudu
14. Výstupní kontakty
15. Tlačítko RESET
M M
AC2 AC3 nekompenzované
250V / 5A 250V / 3A 230V / 3A (690VA)
K
AC14 AC15
250V / 6A 250V / 6A
COS-1

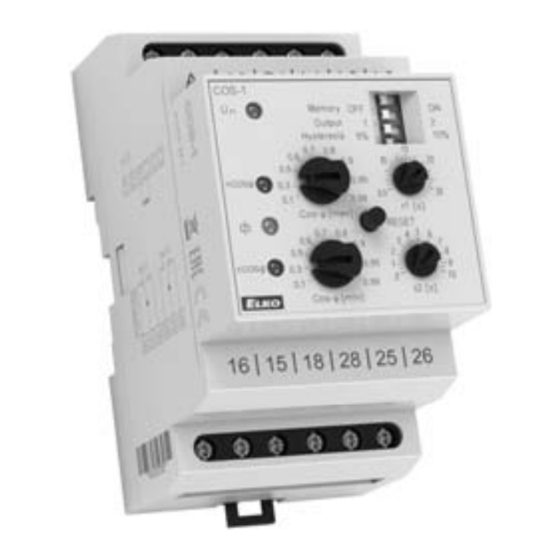

Hlídací relé pro kontrolu účiníku
Symbol
Zapojení
zapojení s proudovým
transformátorem
L1
L2
L3
P
Un
S
A1 A2 B1 L1 L2 L3
vnitřní
bočník
16 15 18 28 25 26
AC5a
AC5a
kompenzované
x
M
DC3
DC1
24V / 6A
24V / 16A
1 / 2
A1 16 18 26 28
B1
L1
L2
L3
A2 15 25
3-fázové zapojení
L1
L2
L3
Un
A1 A2 B1 L1 L2 L3
vnitřní
bočník
16 15 18 28 25 26
HAL.230V
AC5b AC6a
800W x 250V / 3A
M
DC5 DC12
24V / 4A 24V / 16A
CZ
