samet Multi-Mech Assembly Manual page 8

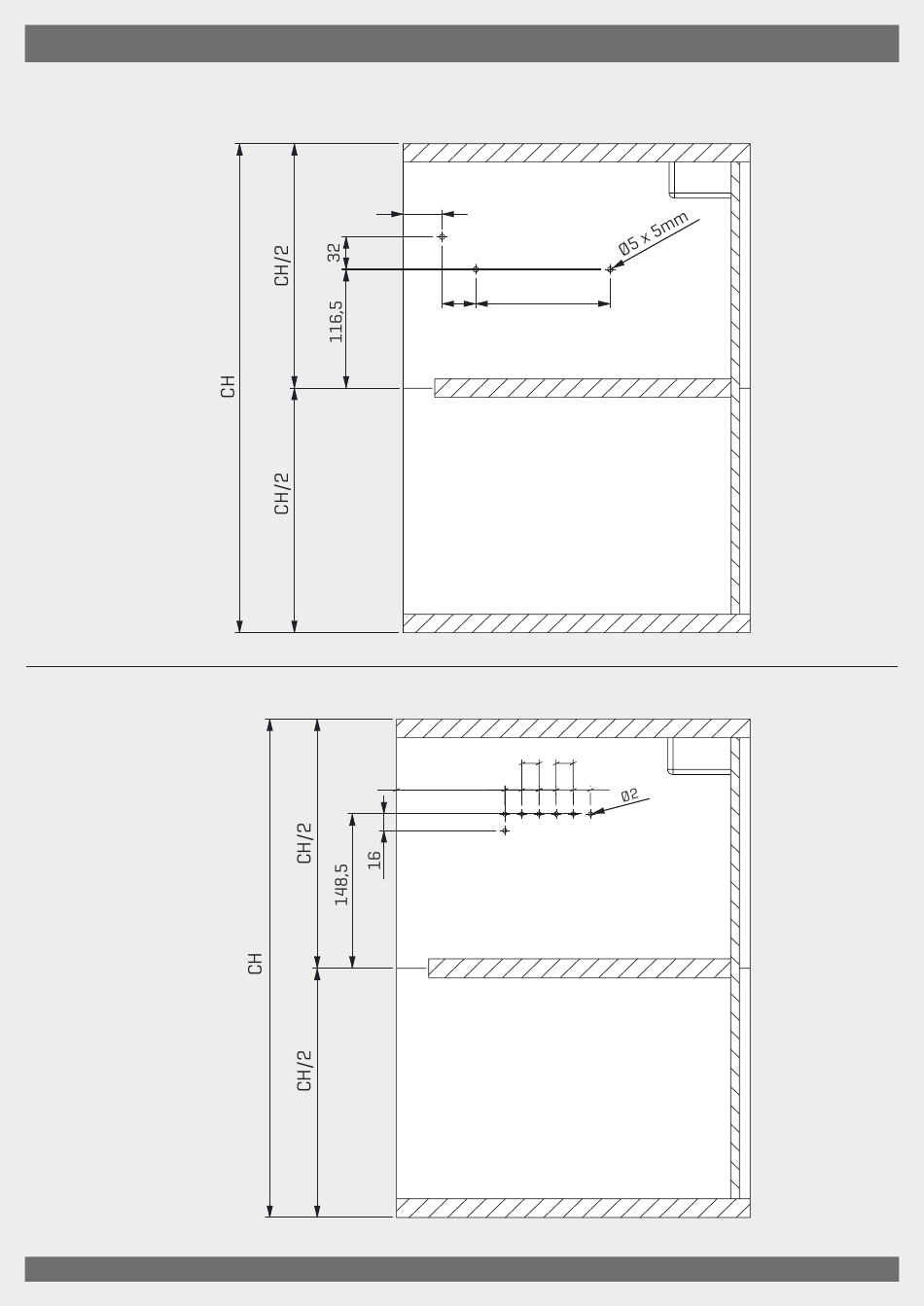

Kabin Ölçüleri / Cabinet Dimensions
Gövde mekanizması sabitleme pimleri için delik merkezleri
Center of pins for fitting the mechanism
(Ø5 x5 mm)
37
32 128
16 16
16
101
16 16
Euro Vida kullanılacaksa delikler
Ø5mm olarak delinmelidir.
For usage of Euro Screw,
the diameter of holes must be Ø5 mm.
