Montaj / Assembly
3
İŞLEM
S T E P

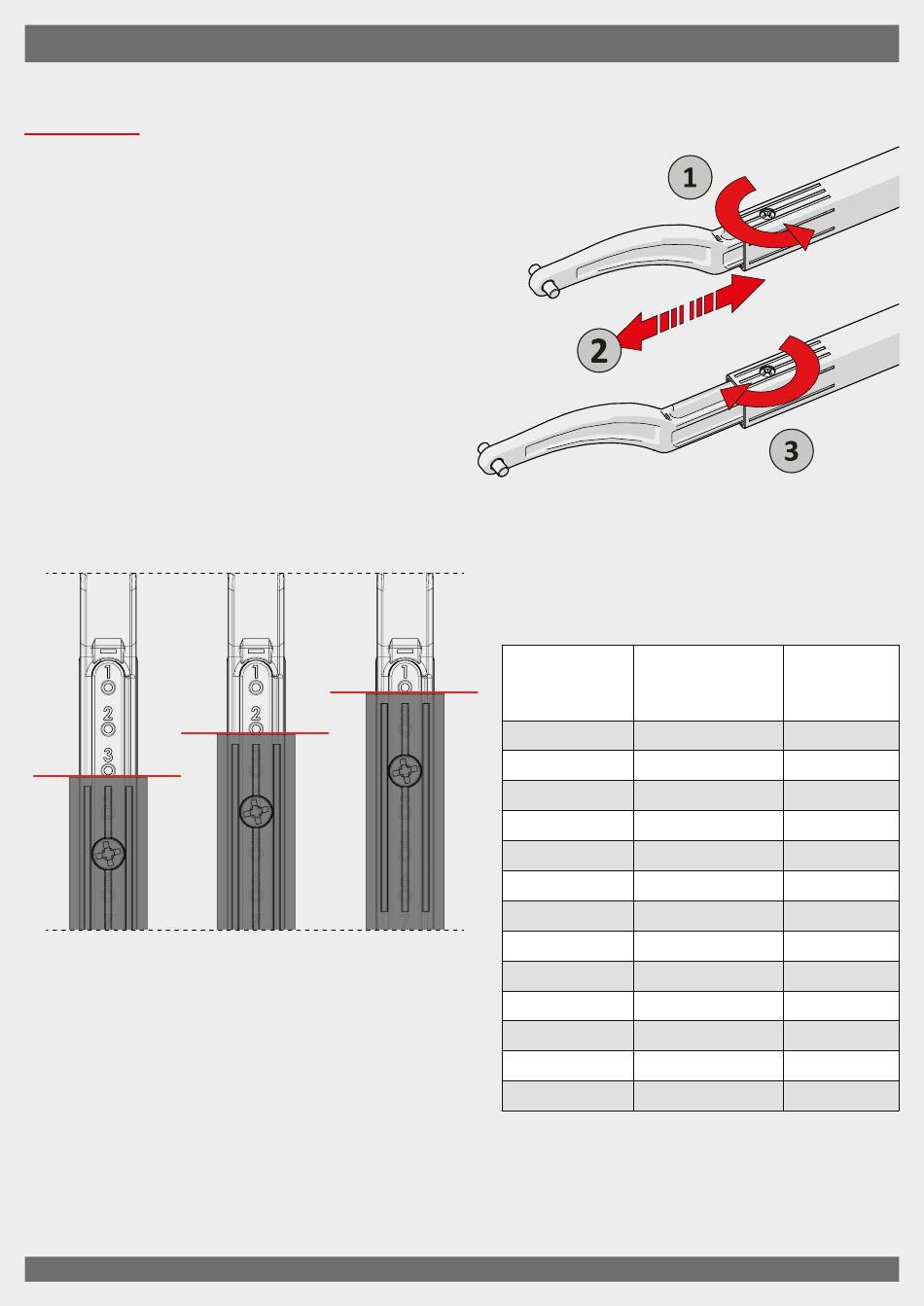

1- Vidayı gevşetin.
1- Loosen the screw.
2- Teleskopik kol üzerinde bulunan delik
numaralarına* göre gerekli kol uzunluğu
ayarını yapınız.
2- Please make sure to set the proper length
for telescopic arm by following hole numbers*
which are stated on telescopic arms.
3-Vidayı sıkıp sabitleyiniz.
3-Tighten and fix the screw.
Önemli:
Doğru delik numarasını tespit etmek için kol profilinin
kesitini hizalayınız.
Important:
For setting the correct hole number on telescopic arms,
please do the alignment by using the profile edge.
Not: Tabloda belirtilmeyen kabin yükseklikleri için bir üst satırdaki ölçüler kullanılarak montaj yapılabilir.
Note: For the cabinet height which is not specified in the table, installation can be done by using
the information that is stated in the upper row of the closest dimension to your cabinet height.
- 7 -
*Uygun delik pozisyonları için tabloya bakınız.
*Please refer to the hole position table for correct
hole position.
Kabin Yüksekliği Kol Boyu
Cabinet Height Arm Lenght
(mm)
1040
1000
900
860
800
760
720
700
650
600
560
500
480
Delik No
Hole Number
(mm)
345 10
345 8
345 1
345 0
255 6
255 4
255 1
255 0
195 4
195 1
145 5
145 1
145 0
