Yavaşlatıcılı Bas-Aç Çekmece Sistemleri Kullanım Kılavuzu
Push-Open Soft Close Drawer Systems Manual

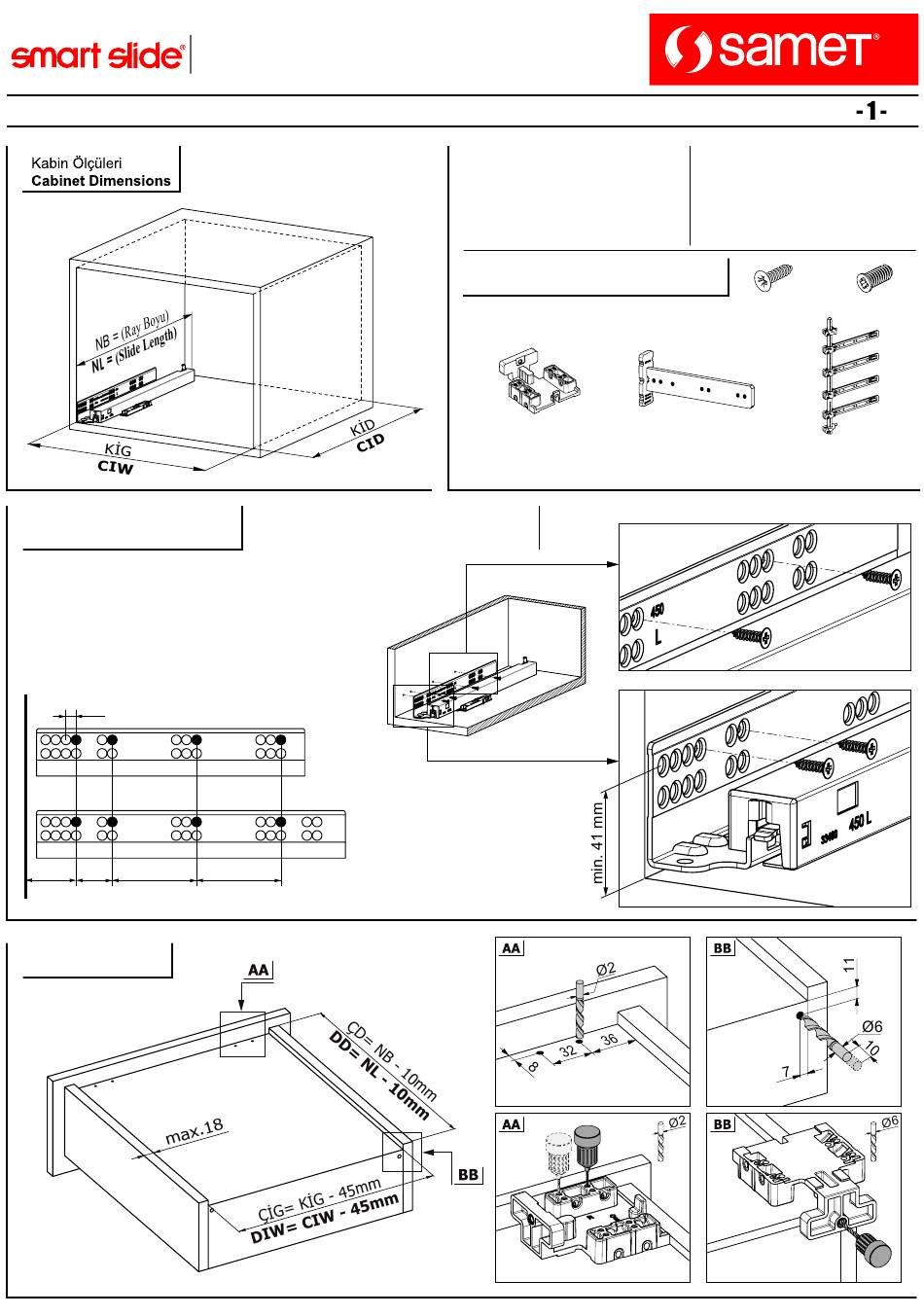

Rayların Vida Konum Ölçüleri
Screw Location for the Slides
9
32
96
37
Çekmece Ölçüleri
Drawer Dimensions
Rayı, koyu renk ile işaretlenmiş deliklerden vidalayınız.
Screw the slide from marked holes.
350 400
450 500
550 600
96
Kabin İç Genişliği
: KİG
Kabin İç Derinliği
: KİD
Çekmece Derinliği
: ÇD
Çekmece İç Genişliği
: ÇİG
Nominal Boy (Ray boyu)
: NB
Tavsiye Edilen Vida ve Şablonlar
Recommended Screw and Templates
Smart Slide Mandal ve
Tırnak Deliği Delme Şablonu
Smart Lock Template
Cabinet Internal Width
Cabinet Internal Depth
Drawer Depth
Drawer Internal Width : DIW
Nominal Length
Ø3,5 x 16mm
Smart El Tipi Ray

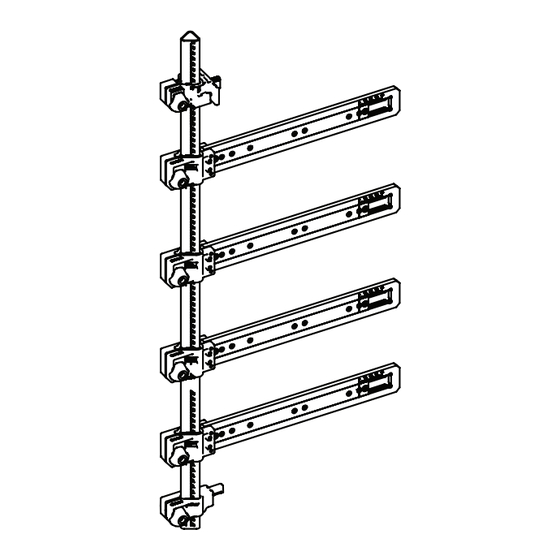

Smart Cetvelli Ray
Montaj Şablonu
Montaj Şablonu
Smart Drilling Jig
Smart Drilling Jig with Ruler
25306630 / 00 - 20.07.2012
: CIW
: CID
: DD
: NL
