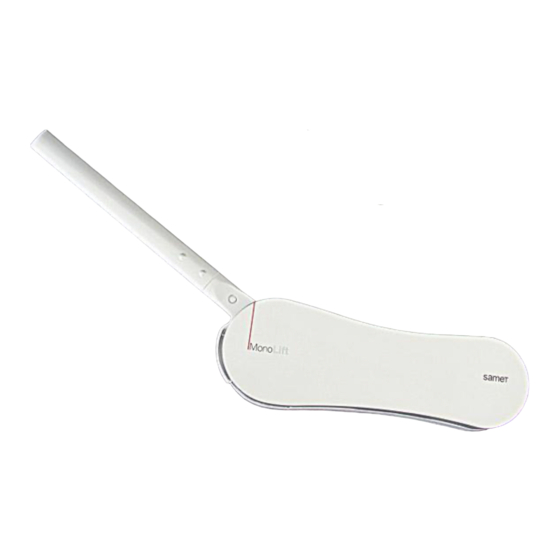

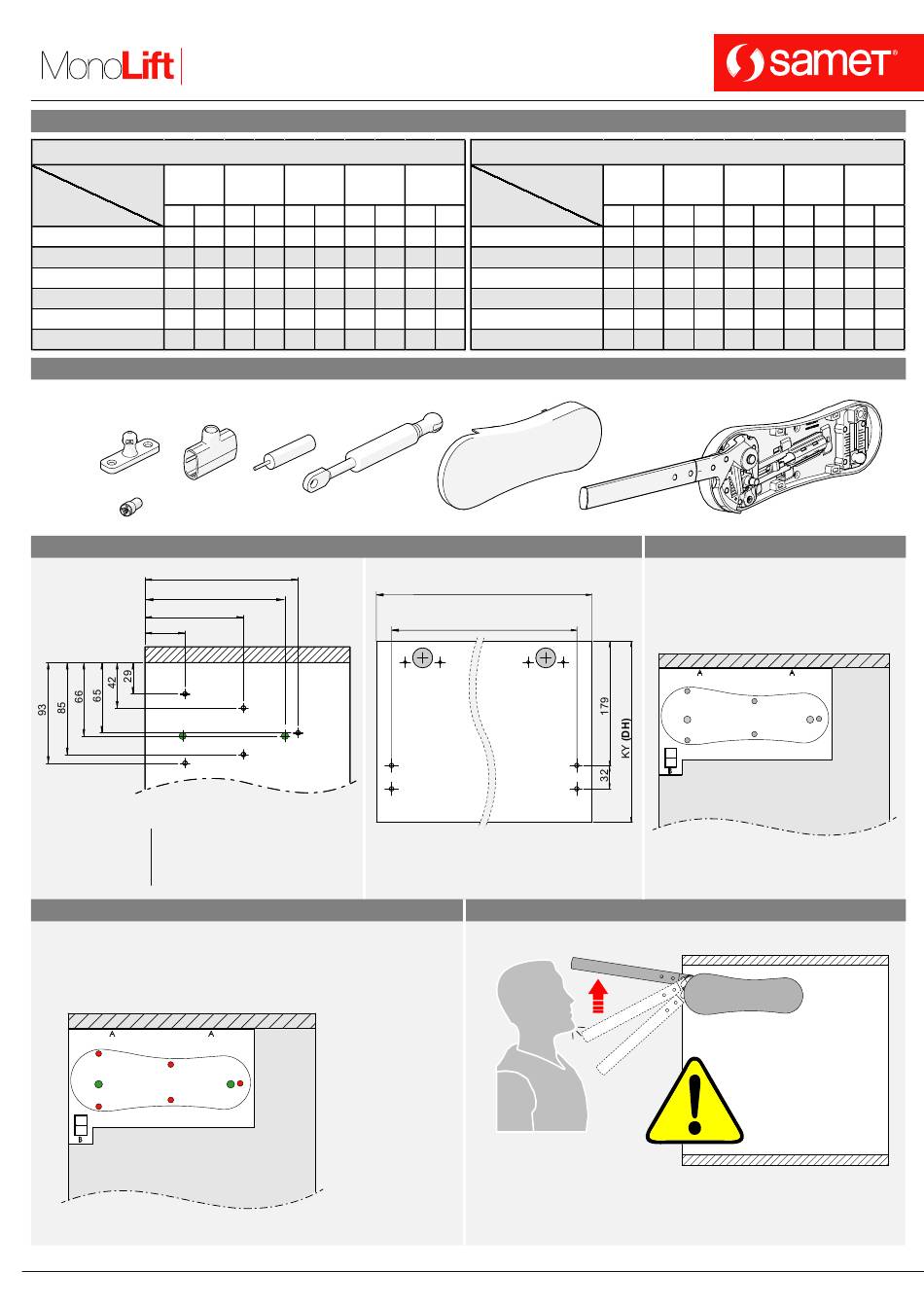

samet MonoLift Manual

Kalkar Kapak Mekanizması Kullanım Kılavuzu
Lift-Up Door Mechanism Manual
Ürün Seçim Tablosu / Product Selection Table
TEK MEKANİZMA - SINGLE MECHANISM
Güç Ünitesi
A1
Power Units
1249902
Kabin Yüksekliği
min. max.
Door Hight kg kg
350 mm 1,7 2,6
400 mm 1,2 2,2
450 mm 1,2 1,7
500 mm
550 mm
600 mm
Parçalar / Parts
Teknik Ölçüler / Technical Dimensions
208
197
124
37
Kabin İç Genişliği : KİG Cabinet Internal Width
Kapak Genişliği : KG Door Width
Kapak Yüksekliği : KY Door Heigth
Kabin Yüksekliği : KH Cabinet Heigth
Şablon / Template
Kırmızı renk ile belirtilen deliklerden bağlantı deliklerini,
Yeşil ile belirtilen deliklerden mekanizma sabitleme deliklerini deliniz.
Please drill assembly holes from red points and
mechanism fixing holes from green points.
25307720 / 00 - 14.04.2015
B1 C1 D1
1249903 1249904 1249905
min. max. min. max. min. max.
kg kg kg kg kg kg
2,6 3,5 3,5 4,5 4,5 6,3
2,2 3,1 3,1 4 4 5,4
1,7 2,6 2,6 3,5 3,1 4,5
2,2 3,1 2,6 4
2,6 3,5
2,2 3,1
: CIW
: DW
: DH
: CH
Kırmızı delikler = Ø2x5mm
Yeşil delikler = Ø5x5mm
Red holes = Ø2x5mm
Green holes = Ø5x5mm
Güç Ünitesi
E1
Power Units
1249917
Kabin Yüksekliği
min. max.
kg kg Door Hight
6,3 8 350 mm
5,4 7,2 400 mm
4,5 6,3 450 mm
4 5,8 500 mm
3,1 5 550 mm
2,6 4,5 600 mm
KG (DW)
KİG - 40mm
(CIW - 40mm)
Dikkat / Caution
Dikkat: Mekanizma kolu yukarıya fırlayıp yaralanmalara sebep olabilir.
Caution: Lever arm can spring up and cause injury.
ÇİFT MEKANİZMA - DOUBLE MECHANISM
A1 B1 C1
1249902 1249903 1249904
min. max. min. max. min. max.
kg kg kg kg kg
3,5 5,4 5,4 7,2 7,2
2,6 4,5 4,5 6,3 6,3
2,6 4 4 5,8 5,4
2,2 3,5 3,5 5,4 4,5
3,1 4,5 4,5
3,1 4 4
Şablon / Template
Şablonu kabin içi tavanına ve kabin önüne gelecek
şekilde hizalayanız.
Please align the template to the internal top-side
and front side of the cabinet
D1 E1
1249905 1249917
min. max. min. max.
kg kg kg kg kg
9 9 11,7 12,5 16,2
8 8 10,8 10,8 14,4
7,2 6,3 9 9 12,5
6,3 5,4 8 8 11,7
5,8 5,4 7,2 6,3 9,8
5,4 4,5 6,3 5,4 9
www.samet.com.tr
