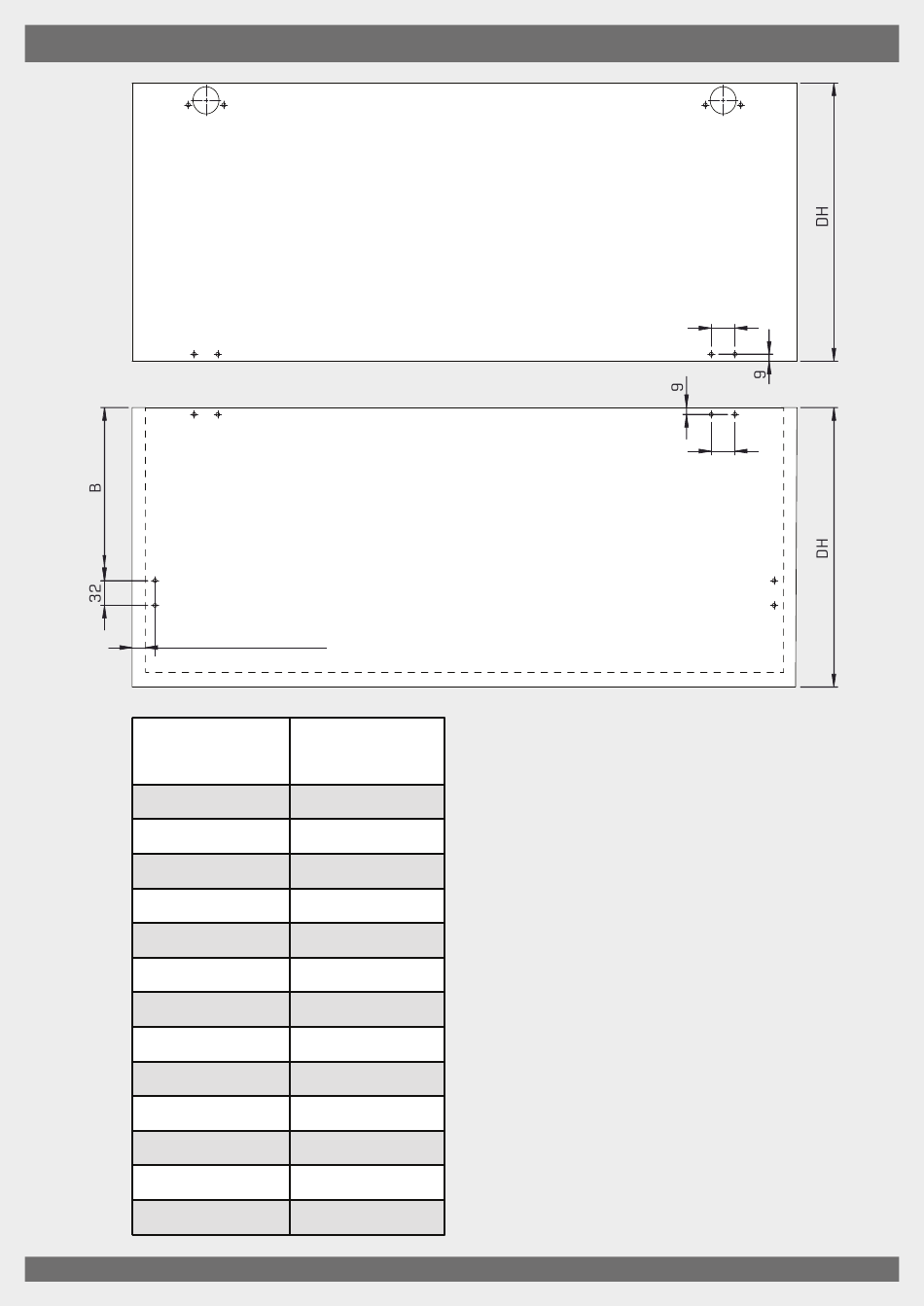

Kapak Ölçüleri / Door Dimensions
13 + BINI (OVERLAY)
Kabin Yüksekliği
Cabinet Height
(mm)
1040
1000
900
860
800
760
720
700
650
600
560
500
480
- 3 -
Üst Kapak
Upper Door
Alt Kapak
Lower Door
CH: Kabin Yüksekliği - Cabinet Height
B mesafesi
B Distance
DH: Kapak Yüksekliği - Door Height
(mm)
383
366
310
302
260
245
223
Not:
212
Tabloda belirtilmeyen kabin yükseklikleri için bir
üst satırdaki ölçüler kullanılarak montaj yapılabilir.
185
160
Note:
For the cabinet height which is not specified in
143
the table, installation can be done by using the
112
information that is stated in the upper row of
the closest dimension to your cabinet height.
105
32
32
