samet slidea Manual

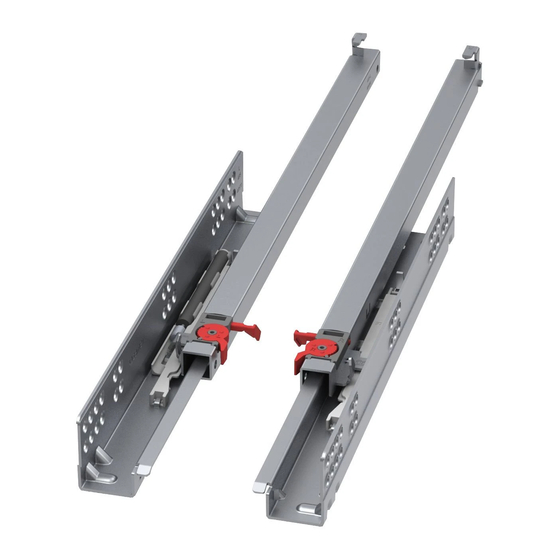

Kısmi Açılım Mandallı Ray - 18 Kullanım Kılavuzu
Single Extension Lock Fix Slide - 18 Manual
Kabin Ölçüleri
Cabinet Dimensions
Rayların Vida Konum Ölçüleri
Screw Location for the Slides
9 64
37 32 96
Çekmece Ölçüleri
Drawer Dimensions
Rayı, koyu renk ile işaretlenmiş deliklerden vidalayınız.
Screw the slide from marked holes.
250
300
350
400
450
96 64
Kabin İç Genişliği
Kabin İç Derinliği
Çekmece Derinliği
Çekmece İç Genişliği
Nominal Boy (Ray boyu)
Tavsiye Edilen Vida ve Şablonlar
Recommended Screw and Templates
Smart Slide Mandal ve
Tırnak Deliği Delme Şablonu
Smart Lock Template
500
550
600
Cabinet Internal Width
: KİG
Cabinet Internal Depth
: KİD
Drawer Depth
: ÇD
Drawer Internal Width : DIW
: ÇİG
Nominal Length
: NB
Ø3,5 x 16mm
Smart El Tipi Ray Smart Cetvelli Ray
Montaj Şablonu Montaj Şablonu
Smart Drilling Jig Smart Drilling Jig with Ruler
25306600 / 03 - 24.11.2014
: CIW
: CID
: DD
: NL
Ø6,1 x 11,5
