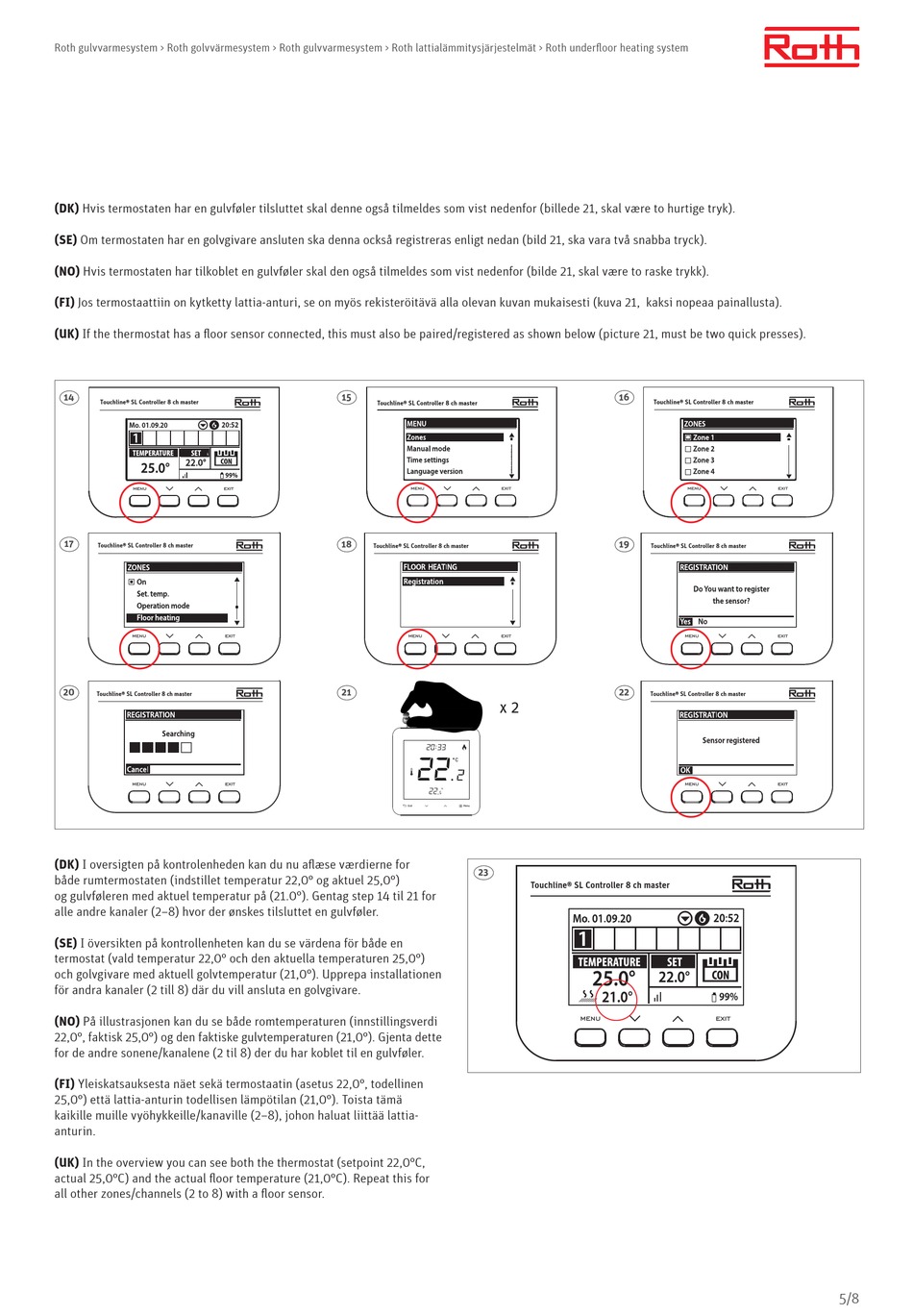

(DK) Hvis termostaten har en gulvføler tilsluttet skal denne også tilmeldes som vist nedenfor (billede 21, skal være to hurtige tryk).
(SE) Om termostaten har en golvgivare ansluten ska denna också registreras enligt nedan (bild 21, ska vara två snabba tryck).
(NO) Hvis termostaten har tilkoblet en gulvføler skal den også tilmeldes som vist nedenfor (bilde 21, skal være to raske trykk).
(FI) Jos termostaattiin on kytketty lattia-anturi, se on myös rekisteröitävä alla olevan kuvan mukaisesti (kuva 21, kaksi nopeaa painallusta).
(UK) If the thermostat has a floor sensor connected, this must also be paired/registered as shown below (picture 21, must be two quick presses).
14
Touchline® SL Controller 8 ch master
17
Touchline® SL Controller 8 ch master
20
Touchline® SL Controller 8 ch master
(DK) I oversigten på kontrolenheden kan du nu aflæse værdierne for
både rumtermostaten (indstillet temperatur 22,0° og aktuel 25,0°)
og gulvføleren med aktuel temperatur på (21.0°). Gentag step 14 til 21 for
alle andre kanaler (2–8) hvor der ønskes tilsluttet en gulvføler.
(SE) I översikten på kontrollenheten kan du se värdena för både en
termostat (vald temperatur 22,0° och den aktuella temperaturen 25,0°)
och golvgivare med aktuell golvtemperatur (21,0°). Upprepa installationen
för andra kanaler (2 till 8) där du vill ansluta en golvgivare.
(NO) På illustrasjonen kan du se både romtemperaturen (innstillingsverdi
22,0°, faktisk 25,0°) og den faktiske gulvtemperaturen (21,0°). Gjenta dette
for de andre sonene/kanalene (2 til 8) der du har koblet til en gulvføler.
(FI) Yleiskatsauksesta näet sekä termostaatin (asetus 22,0°, todellinen
25,0°) että lattia-anturin todellisen lämpötilan (21,0°). Toista tämä
kaikille muille vyöhykkeille/kanaville (2–8), johon haluat liittää lattia-
anturin.
(UK) In the overview you can see both the thermostat (setpoint 22,0°C,
actual 25,0°C) and the actual floor temperature (21,0°C). Repeat this for
all other zones/channels (2 to 8) with a floor sensor.
15
Touchline® SL Controller 8 ch master
18
Touchline® SL Controller 8 ch master
21
x 2
20 33
22
°C
2
22 °C
5
23
16
Touchline® SL Controller 8 ch master
19
Touchline® SL Controller 8 ch master
22
Touchline® SL Controller 8 ch master
Touchline® SL Controller 8 ch master
