Summary of Contents for STEINEL L 690 S

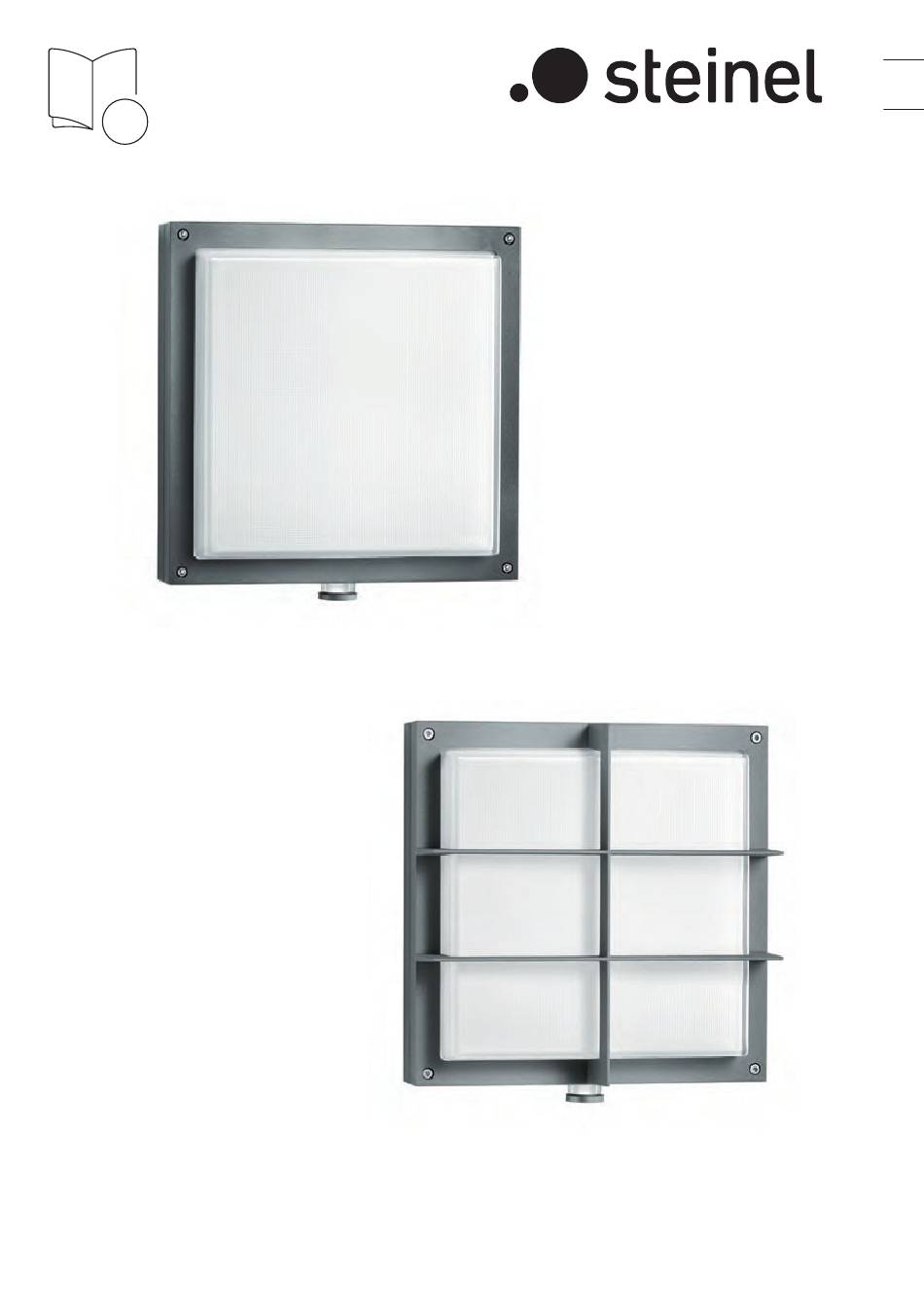

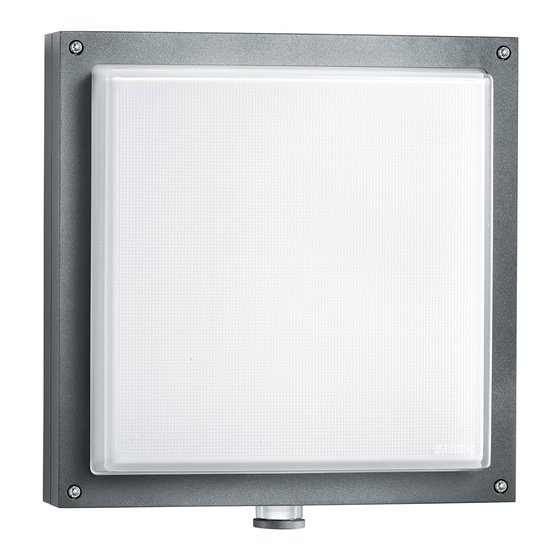

- Page 1 L 690 S L 691 S...
- Page 2 DE ..8 Textteil beachten! GB ..14 Follow written instructions! L 690 S 291 mm 104 mm L 691 S 291 mm 126 mm – 2 –...
- Page 3 ~ 2 m L 690 S 150° 180° 150° 120° 120° max. 7 m 90° 90° 60° 60° 30° 0° 30° C0 / C180 C90 / C270 cd / 1000 lm L 691 S 150° 180° 150° 120° 120° max. 7 m 90°...
- Page 4 MASTER MASTER Ø 6 mm 6 mm K cable length </= 50 m max. 10 × L 690 S / L 691 S – 4 –...
- Page 5 – 5 –...
- Page 6 Master 1000 Slave 2 x OFF/ON 1 x OFF/ON – 6 –...
- Page 7 – 7 –...
-
Page 8: Zu Diesem Dokument
(Abb. 3.1) Lieferumfang – eine Leuchte – eine Sensoreinheit 1. Zu diesem Dokument – ein Blindstopfen für Sensoreinheit – drei Abdeckblenden Bitte sorgfältig lesen und aufbewahren! – Urheberrechtlich geschützt. Nachdruck, auch (Abb. 3.2) Produktmaße L 690 S auszugsweise, nur mit unserer Genehmigung. (Abb. 3.3) Produktmaße L 691 S –... -
Page 9: Montage
Gruppenverhalten Nach der Montage kann die Sensorleuchte in Betrieb Über die Kommunikationsleitung (K) ist eine STEINEL- genommen werden. Auf der abnehmbaren Sensorein- interne Gruppenvernetzung von L 690 S und heit befinden sich die Einstellregler zur Zeit-, Dämme- L 691 S möglich. rungs- und Programmeinstellung. -
Page 10: Wartung Und Pflege
Kaufes in Ausübung ihrer gewerblichen oder selbstän- 1 Sekunde durchgeführt werden. digen beruflichen Tätigkeit handelt. (Abb. 7.1-7.5) Justierung Erfassungsbereich Herstellergarantie der STEINEL Vertrieb GmbH, Je nach Bedarf kann der Erfassungsbereich einge- Dieselstraße 80-84, 33442 Herzebrock-Clarholz schränkt werden. Die beiliegenden Abdeckblenden dienen dazu, beliebig viele Linsensegmente abzu- Alle STEINEL-Produkte erfüllen höchste Qualitätsan-... - Page 11 Original- Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb GmbH – Reklamationsabteilung –, Dieselstraße 80-84, 33442 Herzebrock-Clarholz. Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren.
-
Page 12: Technische Daten
Abmessungen (H × B × T) L 690 S: 303 × 291 × 104 mm L 691 S: 303 × 291 × 126 mm Netzspannung 220-240 V, 50/60 Hz Lichtstrom L 690 S: 700 lm L 691 S: 576 lm Leistungsaufnahme (P 8,50 W Effizienz L 690 S 82 lm/W L 691 S 68 lm/W Standby (Sensor P 0,41 W... - Page 13 11. Betriebsstörungen Störung Ursache Abhilfe Sensorleuchte ohne Spannung Sicherung hat ausgelöst, Sicherung einschalten, tauschen, nicht eingeschaltet, Netzschalter einschalten; Leitung Leitung unterbrochen mit Spannungsprüfer überprüfen Kurzschluss Anschlüsse überprüfen Sensorleuchte schaltet nicht ein bei Tagesbetrieb, Dämmerungs- neu einstellen einstellung steht auf Nachtbetrieb Netzschalter AUS Einschalten Sicherung hat ausgelöst...
-
Page 14: About This Document
Package contents (Fig. – one light – one sensor unit 1. About this document – one dummy plug for sensor unit – three shrouds Please read carefully and keep in a safe place. – Under copyright. Reproduction either in whole or in Product dimensions L 690 S (Fig. ... - Page 15 Group behaviour P1 Standard programme (controller Communication cable (K) permits internal STEINEL – Soft light start / no basic light level group interconnection of L 690 S and L 691 S. What is soft light start? As many as 10 lights can be interconnected with each The sensor-switched light features a soft light start other.
-
Page 16: Manufacturer's Warranty
STEINEL (UK) Limited, 25 Manasty Road, Axis cars, passersby etc., and allows you to target danger Park, Orton Southgate, Peterborough, PE2 6UP, for spots. -
Page 17: Technical Specifications
L 690 S: 303 × 291 × 104 mm L 691 S: 303 × 291 × 126 mm Supply voltage 220-240 V, 50/60 Hz Luminous flux L 690 S: 700 lm L 691 S: 576 lm Power consumption (P 8.50 W Efficiency L 690 S 82 lm/W L 691 S 68 lm/W... -
Page 18: Troubleshooting
11. Troubleshooting Malfunction Cause Remedy Sensor-switched light without Fuse has tripped, Activate, change fuse, turn ON power not switched ON, mains switch, check wiring with break in wiring voltage tester Short circuit Check connections Sensor-switched light will not Twilight setting in night-time mode Reset switch ON during daytime operation... - Page 19 STEINEL Vertrieb GmbH Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel: +49/5245/448-188 www.steinel.de Contact www.steinel.de/contact...
