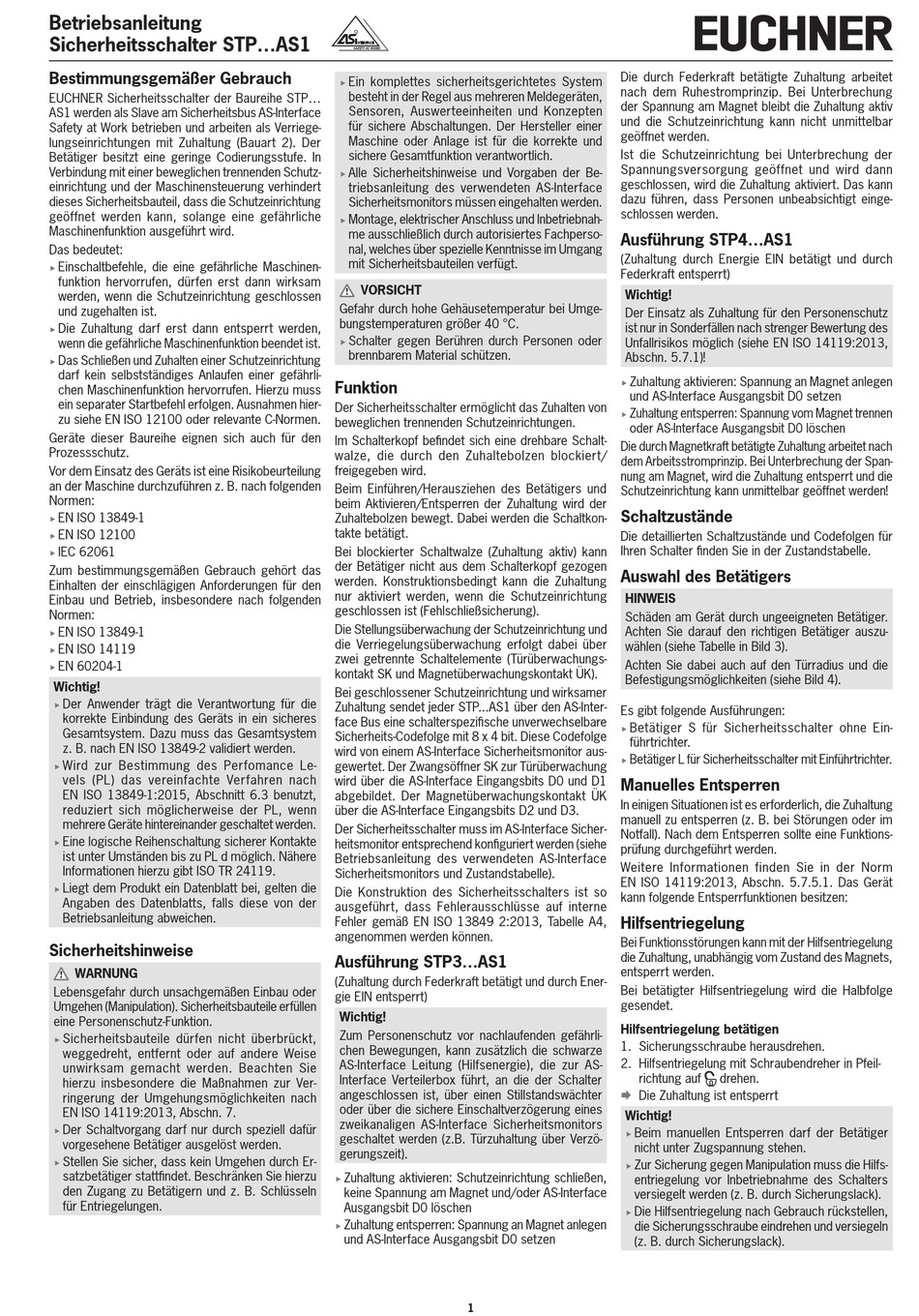

Betriebsanleitung

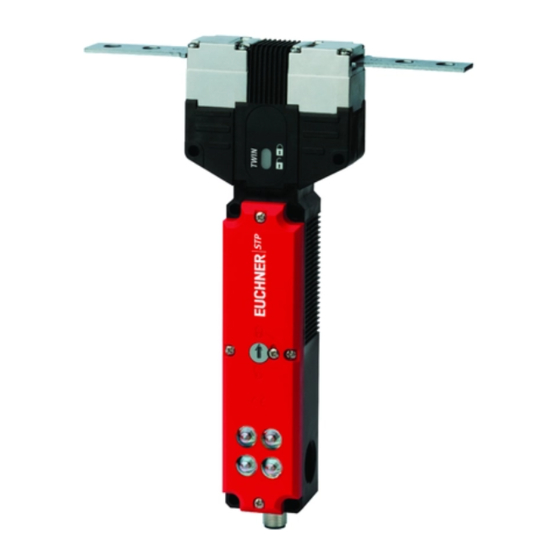

Sicherheitsschalter STP...AS1
Bestimmungsgemäßer Gebrauch
EUCHNER Sicherheitsschalter der Baureihe STP...
AS1 werden als Slave am Sicherheitsbus AS-Interface
Safety at Work betrieben und arbeiten als Verriege-
lungseinrichtungen mit Zuhaltung (Bauart 2). Der
Betätiger besitzt eine geringe Codierungsstufe. In
Verbindung mit einer beweglichen trennenden Schutz-
einrichtung und der Maschinensteuerung verhindert
dieses Sicherheitsbauteil, dass die Schutzeinrichtung
geöffnet werden kann, solange eine gefährliche
Maschinenfunktion ausgeführt wird.
Das bedeutet:
Einschaltbefehle, die eine gefährliche Maschinen-
f
funktion hervorrufen, dürfen erst dann wirksam
werden, wenn die Schutzeinrichtung geschlossen
und zugehalten ist.
Die Zuhaltung darf erst dann entsperrt werden,
f
wenn die gefährliche Maschinenfunktion beendet ist.
Das Schließen und Zuhalten einer Schutzeinrichtung
f
darf kein selbstständiges Anlaufen einer gefährli-
chen Maschinenfunktion hervorrufen. Hierzu muss
ein separater Startbefehl erfolgen. Ausnahmen hier-
zu siehe EN ISO 12100 oder relevante C-Normen.
Geräte dieser Baureihe eignen sich auch für den
Prozessschutz.
Vor dem Einsatz des Geräts ist eine Risikobeurteilung
an der Maschine durchzuführen z. B. nach folgenden
Normen:
EN ISO 13849-1
f
EN ISO 12100
f
IEC 62061
f
Zum bestimmungsgemäßen Gebrauch gehört das
Einhalten der einschlägigen Anforderungen für den
Einbau und Betrieb, insbesondere nach folgenden
Normen:
EN ISO 13849-1
f
EN ISO 14119
f
EN 60204-1
f
Wichtig!
Der Anwender trägt die Verantwortung für die
f
korrekte Einbindung des Geräts in ein sicheres
Gesamtsystem. Dazu muss das Gesamtsystem
z. B. nach EN ISO 13849-2 validiert werden.
Wird zur Bestimmung des Perfomance Le-
f
vels (PL) das vereinfachte Verfahren nach
EN ISO 13849-1:2015, Abschnitt 6.3 benutzt,
reduziert sich möglicherweise der PL, wenn
mehrere Geräte hintereinander geschaltet werden.
Eine logische Reihenschaltung sicherer Kontakte
f
ist unter Umständen bis zu PL d möglich. Nähere
Informationen hierzu gibt ISO TR 24119.
Liegt dem Produkt ein Datenblatt bei, gelten die
f
Angaben des Datenblatts, falls diese von der
Betriebsanleitung abweichen.
Sicherheitshinweise
WARNUNG
Lebensgefahr durch unsachgemäßen Einbau oder
Umgehen (Manipulation). Sicherheitsbauteile erfüllen
eine Personenschutz-Funktion.
Sicherheitsbauteile dürfen nicht überbrückt,
f
weggedreht, entfernt oder auf andere Weise
unwirksam gemacht werden. Beachten Sie
hierzu insbesondere die Maßnahmen zur Ver-
ringerung der Umgehungsmöglichkeiten nach
EN ISO 14119:2013, Abschn. 7.
Der Schaltvorgang darf nur durch speziell dafür
f
vorgesehene Betätiger ausgelöst werden.
Stellen Sie sicher, dass kein Umgehen durch Er-
f
satzbetätiger stattfindet. Beschränken Sie hierzu
den Zugang zu Betätigern und z. B. Schlüsseln
für Entriegelungen.
Ein komplettes sicherheitsgerichtetes System
f
besteht in der Regel aus mehreren Meldegeräten,
Sensoren, Auswerteeinheiten und Konzepten
für sichere Abschaltungen. Der Hersteller einer
Maschine oder Anlage ist für die korrekte und
sichere Gesamtfunktion verantwortlich.
Alle Sicherheitshinweise und Vorgaben der Be-
f
triebsanleitung des verwendeten AS-Interface
Sicherheitsmonitors müssen eingehalten werden.
Montage, elektrischer Anschluss und Inbetriebnah-
f
me ausschließlich durch autorisiertes Fachperso-
nal, welches über spezielle Kenntnisse im Umgang
mit Sicherheitsbauteilen verfügt.
VORSICHT
Gefahr durch hohe Gehäusetemperatur bei Umge-
bungstemperaturen größer 40 °C.
Schalter gegen Berühren durch Personen oder
f
brennbarem Material schützen.
Funktion
Der Sicherheitsschalter ermöglicht das Zuhalten von
beweglichen trennenden Schutzeinrichtungen.
Im Schalterkopf befindet sich eine drehbare Schalt-
walze, die durch den Zuhaltebolzen blockiert/
freigegeben wird.
Beim Einführen/Herausziehen des Betätigers und
beim Aktivieren/Entsperren der Zuhaltung wird der
Zuhaltebolzen bewegt. Dabei werden die Schaltkon-
takte betätigt.
Bei blockierter Schaltwalze (Zuhaltung aktiv) kann
der Betätiger nicht aus dem Schalterkopf gezogen
werden. Konstruktionsbedingt kann die Zuhaltung
nur aktiviert werden, wenn die Schutzeinrichtung
geschlossen ist (Fehlschließsicherung).
Die Stellungsüberwachung der Schutzeinrichtung und
die Verriegelungsüberwachung erfolgt dabei über
zwei getrennte Schaltelemente (Türüberwachungs-
kontakt SK und Magnetüberwachungskontakt ÜK).
Bei geschlossener Schutzeinrichtung und wirksamer
Zuhaltung sendet jeder STP...AS1 über den AS-Inter-
face Bus eine schalterspezifische unverwechselbare
Sicherheits-Codefolge mit 8 x 4 bit. Diese Codefolge
wird von einem AS-Interface Sicherheitsmonitor aus-
gewertet. Der Zwangsöffner SK zur Türüberwachung
wird über die AS-Interface Eingangsbits D0 und D1
abgebildet. Der Magnetüberwachungskontakt ÜK
über die AS-Interface Eingangsbits D2 und D3.
Der Sicherheitsschalter muss im AS-Interface Sicher-
heitsmonitor entsprechend konfiguriert werden (siehe
Betriebsanleitung des verwendeten AS-Interface
Sicherheitsmonitors und Zustandstabelle).
Die Konstruktion des Sicherheitsschalters ist so
ausgeführt, dass Fehlerausschlüsse auf interne
Fehler gemäß EN ISO 13849 2:2013, Tabelle A4,
angenommen werden können.
Ausführung STP3...AS1
(Zuhaltung durch Federkraft betätigt und durch Ener-
gie EIN entsperrt)
Wichtig!
Zum Personenschutz vor nachlaufenden gefährli-
chen Bewegungen, kann zusätzlich die schwarze
AS-Interface Leitung (Hilfsenergie), die zur AS-
Interface Verteilerbox führt, an die der Schalter
angeschlossen ist, über einen Stillstandswächter
oder über die sichere Einschaltverzögerung eines
zweikanaligen AS-Interface Sicherheitsmonitors
geschaltet werden (z.B. Türzuhaltung über Verzö-
gerungszeit).
Zuhaltung aktivieren: Schutzeinrichtung schließen,
f
keine Spannung am Magnet und/oder AS-Interface
Ausgangsbit D0 löschen
Zuhaltung entsperren: Spannung an Magnet anlegen
f
und AS-Interface Ausgangsbit D0 setzen
1
Die durch Federkraft betätigte Zuhaltung arbeitet
nach dem Ruhestromprinzip. Bei Unterbrechung
der Spannung am Magnet bleibt die Zuhaltung aktiv
und die Schutzeinrichtung kann nicht unmittelbar
geöffnet werden.
Ist die Schutzeinrichtung bei Unterbrechung der
Spannungsversorgung geöffnet und wird dann
geschlossen, wird die Zuhaltung aktiviert. Das kann
dazu führen, dass Personen unbeabsichtigt einge-
schlossen werden.
Ausführung STP4...AS1
(Zuhaltung durch Energie EIN betätigt und durch
Federkraft entsperrt)
Wichtig!
Der Einsatz als Zuhaltung für den Personenschutz
ist nur in Sonderfällen nach strenger Bewertung des
Unfallrisikos möglich (siehe EN ISO 14119:2013,
Abschn. 5.7.1)!
Zuhaltung aktivieren: Spannung an Magnet anlegen
f
und AS-Interface Ausgangsbit D0 setzen
Zuhaltung entsperren: Spannung vom Magnet trennen
f
oder AS-Interface Ausgangsbit D0 löschen
Die durch Magnetkraft betätigte Zuhaltung arbeitet nach
dem Arbeitsstromprinzip. Bei Unterbrechung der Span-
nung am Magnet, wird die Zuhaltung entsperrt und die
Schutzeinrichtung kann unmittelbar geöffnet werden!
Schaltzustände
Die detaillierten Schaltzustände und Codefolgen für
Ihren Schalter finden Sie in der Zustandstabelle.
Auswahl des Betätigers
HINWEIS
Schäden am Gerät durch ungeeigneten Betätiger.
Achten Sie darauf den richtigen Betätiger auszu-
wählen (siehe Tabelle in Bild 3).
Achten Sie dabei auch auf den Türradius und die
Befestigungsmöglichkeiten (siehe Bild 4).
Es gibt folgende Ausführungen:
Betätiger S für Sicherheitsschalter ohne Ein-
f
führtrichter.
Betätiger L für Sicherheitsschalter mit Einführtrichter.
f
Manuelles Entsperren
In einigen Situationen ist es erforderlich, die Zuhaltung
manuell zu entsperren (z. B. bei Störungen oder im
Notfall). Nach dem Entsperren sollte eine Funktions-
prüfung durchgeführt werden.
Weitere Informationen finden Sie in der Norm
EN ISO 14119:2013, Abschn. 5.7.5.1. Das Gerät
kann folgende Entsperrfunktionen besitzen:
Hilfsentriegelung
Bei Funktionsstörungen kann mit der Hilfsentriegelung
die Zuhaltung, unabhängig vom Zustand des Magnets,
entsperrt werden.
Bei betätigter Hilfsentriegelung wird die Halbfolge
gesendet.
Hilfsentriegelung betätigen
1. Sicherungsschraube herausdrehen.
2. Hilfsentriegelung mit Schraubendreher in Pfeil-
richtung auf drehen.
Die Zuhaltung ist entsperrt
¨
Wichtig!
Beim manuellen Entsperren darf der Betätiger
f
nicht unter Zugspannung stehen.
Zur Sicherung gegen Manipulation muss die Hilfs-
f
entriegelung vor Inbetriebnahme des Schalters
versiegelt werden (z. B. durch Sicherungslack).
Die Hilfsentriegelung nach Gebrauch rückstellen,
f
die Sicherungsschraube eindrehen und versiegeln
(z. B. durch Sicherungslack).
