Betriebsanleitung Sicherheitsschalter STP...AS 3
Bestimmungsgemäßer Gebrauch

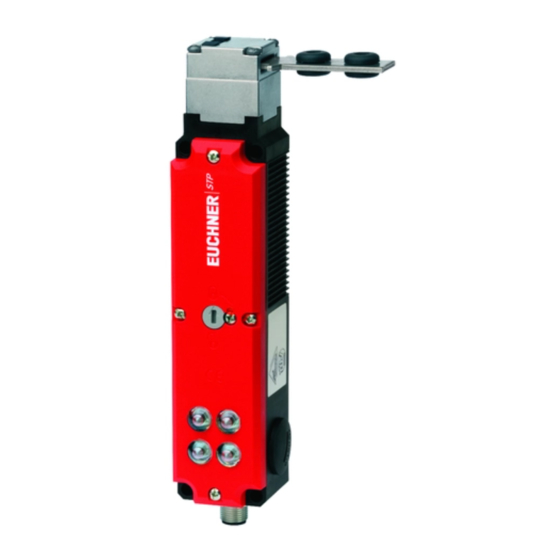

EUCHNER Sicherheitsschalter der Baureihe STP...AS
werden als Slave am Sicherheitsbus AS-Interface
Safety at Work betrieben und arbeiten als elektroma-
gnetische Verriegelungseinrichtungen mit Zuhaltung.
In Verbindung mit einer trennenden Schutzeinrichtung
und der Maschinensteuerung verhindert dieses
Sicherheitsbauteil, dass die Schutzeinrichtung geöff-
net werden kann, solange eine gefährliche Maschinen-
bewegungen ausgeführt wird.
Für die Steuerung bedeutet dies, dass
Einschaltbefehle, die gefährdende Zustände hervor-
rufen, erst dann wirksam werden dürfen, wenn die
Schutzeinrichtung in Schutzstellung und die Zu-
haltung in Sperrstellung ist.
Die Sperrstellung der Zuhaltung darf erst dann auf-
gehoben werden, wenn gefährdende Zustände
beendet sind.
Vor dem Einsatz von Sicherheitsschaltern ist eine Risiko-
beurteilung an der Maschine durchzuführen z. B. nach
EN ISO 13849, Sicherheit von Maschinen -
Sicherheitsbezogene Teile von Steuerungen
EN 12100-1, Sicherheit von Maschinen - Allgemei-
ne Gestaltungsleitsätze - Risikobeurteilung und
Risikominderung
IEC 62061, Sicherheit von Maschinen - Funktionale
Sicherheit sicherheitsbezogener elektrischer, elektro-
nischer und programmierbarer elektronischer
Steuerungssysteme.
Zum bestimmungsgemäßen Gebrauch gehört das
Einhalten der einschlägigen Anforderungen für den
Einbau und Betrieb, insbesondere
EN ISO 13849, Sicherheit von Maschinen -
Sicherheitsbezogene Teile von Steuerungen
EN 1088, Verriegelungseinrichtungen in Verbindung
mit trennenden Schutzeinrichtungen
EN 60 204-1, Elektrische Ausrüstung von Maschinen.
Wichtig:
Der Anwender trägt die Verantwortung für die si-
chere Einbindung des Geräts in ein sicheres Gesamt-
system. Dazu muss das Gesamtsystem z. B. nach
EN ISO 13849-2 validiert werden.
Wird zur Validierung das vereinfachte Verfahren nach
Abschnitt 6.3 EN ISO 13849-1:2008 benutzt, re-
duziert sich möglicherweise der Performance Le-
vel (PL), wenn mehrere Geräte hintereinander ge-
schaltet werden.
Liegt dem Produkt ein Datenblatt bei, gelten die
Angaben des Datenblatts, falls diese von der
Betriebsanleitung abweichen.
Sicherheitshinweise
Sicherheitsschalter erfüllen eine Personenschutz-
Funktion. Unsachgemäßer Einbau oder Manipulatio-
nen können zu schweren Verletzungen von Perso-
nen führen.
Sicherheitsbauteile dürfen nicht umgangen (Kon-
takte überbrückt), weggedreht, entfernt oder auf
andere Weise unwirksam gemacht werden.
Beachten Sie hierzu insbesondere die Maßnahmen
zur Verringerung der Umgehungsmöglichkeiten nach
EN 1088:1995.A2:2008, Abschn. 5.7.
Der Schaltvorgang darf nur durch speziell dafür
vorgesehene Betätiger ausgelöst werden, die un-
lösbar mit der Schutzeinrichtung verbunden sind.
Ein komplettes sicherheitsgerichtetes System
besteht in der Regel aus mehreren Meldegeräten,
Sensoren, Auswerteeinheiten und Konzepten für
sichere Abschaltungen. Der Hersteller einer Ma-
schine oder Anlage ist für die korrekte und si-
chere Gesamtfunktion verantwortlich.
Alle Sicherheitshinweise und Vorgaben der Be-
triebsanleitung des verwendeten AS-Interface
Sicherheitsmonitors müssen eingehalten werden.
Montage, elektrischer Anschluss und Inbetrieb-
nahme ausschließlich durch autorisiertes Fach-
personal.
Funktion
EUCHNER Sicherheitsschalter der Baureihe STP...AS
besitzen eine Slave-Anschaltung an den Sicherheits-
bus AS-Interface Safety at Work . Sie ermöglichen das
Zuhalten von trennenden beweglichen Schutzein-
richtungen.
Die Stellungsüberwachung der Schutzeinrichtung und
die Verriegelungsüberwachung erfolgt dabei über zwei
getrennte Schaltelemente (Türüberwachungskontakt
SK und Magnetüberwachungskontakt ÜK).
Bei geschlossener Schutzeinrichtung und wirksamer
Zuhaltung sendet jeder STP...AS über den AS-Interface
Bus eine schalterspezifische unverwechselbare Si-
cherheits-Codefolge mit 8x4 bit. Diese Codefolge wird
von einem AS-Interface Sicherheitsmonitor ausgewer-
tet. Der Zwangsöffner SK zur Türüberwachung wird
über die AS-Interface Eingangsbits D0 und D1 abge-
bildet. Der Magnetüberwachungskontakt ÜK über die
AS-Interface Eingangsbits D2 und D3.
Der Sicherheitsschalter muss im AS-Interface
Sicherheitsmonitor entsprechend konfiguriert werden
(siehe Betriebsanleitung des verwendeten AS-Interface
Sicherheitsmonitors und Zustandstabelle).
Ausführung Betätiger
Betätiger S für Sicherheitsschalter STP ohne Einführt-
richter.
Betätiger L für Sicherheitsschalter STP mit Einführt-
richter.
Ausführung STP3...AS3
(Zuhaltung durch Federkraft)
Der Zuhaltebolzen wird durch Federkraft in Sperrstellung
gehalten und durch elektromagnetische Betätigung
entsperrt. Die federkraftverriegelte Zuhaltung arbeitet
nach dem Ruhestromprinzip. Bei Unterbrechung der
Spannungsversorgung des Magneten kann die Schutz-
einrichtung nicht unmittelbar geöffnet werden.
Für den Prozessschutz kann der Zuhaltemagnet per
Software über das AS-Interface Ausgangsbit D0 ge-
schaltet werden.
Ausführung STP4...AS3
(Zuhaltung durch Magnetkraft)
Anwendung nur in Sonderfällen nach strenger
Bewertung des Unfallrisikos!
Bei Unterbrechung der Spannungsversorgung
des Magneten kann die Schutzeinrichtung unmit-
telbar geöffnet werden!
Der Zuhaltebolzen wird elektromagnetisch in Sperr-
stellung gehalten und durch Federkraft entsperrt. Die
Zuhaltung arbeitet nach dem Arbeitsstromprinzip.
Für den Prozessschutz kann der Zuhaltemagnet per
Software über das AS-Interface Ausgangsbit D0 ge-
schaltet werden.
Schutzeinrichtung schließen und Zuhaltung akti-
vieren
Durch Einführen des Betätigers in den Sicherheits-
schalter wird der Zuhaltebolzen freigegeben.
STP3...AS3: Der Zuhaltebolzen geht federkraftbetätigt
in Sperrstellung.
STP4...AS3: Der Zuhaltebolzen geht durch Anlegen
der Magnetbetriebsspannung in Sperrstellung.
Die Sicherheitskontakte werden geschlossen.
Über die AS-Interface Eingangsbits D0 bis D3 wird
die vollständige Sicherheits-Codefolge (8 x 4 Bit) ge-
sendet.
Zuhaltung deaktivieren, Schutzeinrichtung öffnen
STP3...AS3: Durch Anlegen der Magnetbetriebs-
spannung und Freigabe über das AS-Interface Aus-
gangsbit D0 wird die Zuhaltung deaktiviert. Der
Magnetüberwachungskontakt ÜK wird geöffnet. Über
die AS-Interface Eingangsbits D2 und D3 wird in je-
dem Buszyklus das Wertepaar 0, 0 gesendet.
Der Betätiger kann herausgezogen werden.
Durch Herausziehen des Betätigers wird der Tür-
überwachungskontakt SK zwangsgeöffnet und die Zu-
haltung wird in dieser Stellung blockiert (Fehlschließ-
sicherung). Über die AS-Interface Eingangsbits D0 bis
D3 werden kontinuierlich die Werte 0, 0, 0, 0 gesendet.
STP4...AS3: Durch der Magnetbetriebsspannung und
Freigabe über das AS-Interface Ausgangsbit D0 wird
die Zuhaltung deaktiviert. Der Magnetüberwachungs-
kontakt ÜK wird geöffnet. Über die AS-Interface Ein-
gangsbits D2 und D3 wird in jedem Buszyklus das
Wertepaar 0, 0 gesendet.
Der Betätiger kann herausgezogen werden.
Durch Herausziehen des Betätigers wird der Tür-
überwachungskontakt SK zwangsgeöffnet und die Zu-
haltung wird in dieser Stellung blockiert (Fehlschließ-
sicherung). Über die AS-Interface Eingangsbits D0 bis
D3 werden kontinuierlich die Werte 0, 0, 0, 0 gesendet.
Hilfsentriegelung
Bei Funktionsstörungen kann mit der Hilfsentriege-
lung die Zuhaltung, unabhängig vom Zustand des Elek-
tromagneten, entsperrt werden (siehe Bild 3).
Sicherungsschraube herausdrehen.
Hilfsentriegelung mit Schraubendreher in Pfeilrich-
tung um ca. 180° drehen.
Die Sicherungsschraube muß nach Gebrauch rück-
gestellt und versiegelt werden (z.B. durch Sicherungs-
lack).
Montage
Sicherheitsschalter und Betätiger dürfen nicht
als Anschlag verwendet werden.
Nur in zusammengebautem Zustand befestigen!
Bei Umgebungstemperaturen größer 40 °C muss
der Schalter gegen Berührung mit brennbarem
Material oder gegen versehentliches Berühren
durch Personen geschützt werden.
Sicherheitsschalter so anbauen, dass
er für Bedienpersonal bei geöffneter Schutzein-
richtung schwer zugänglich ist
Bedienung der Hilfsentriegelung dennoch möglich ist
Adressprogrammierung, Kontrolle und Austausch
durch Fachpersonal möglich ist.
Betätiger in Betätigungskopf einführen.
Sicherheitsschalter formschlüssig anbauen.
Betätiger dauerhaft und unlösbar mit der Schutz-
einrichtung verbinden, z.B. durch die beiliegenden
Einwegschrauben, nieten oder schweißen.
Zusätzlichen Anschlag für beweglichen Teil der
Schutzeinrichtung anbringen.
Umstellen der Betätigungsrichtung

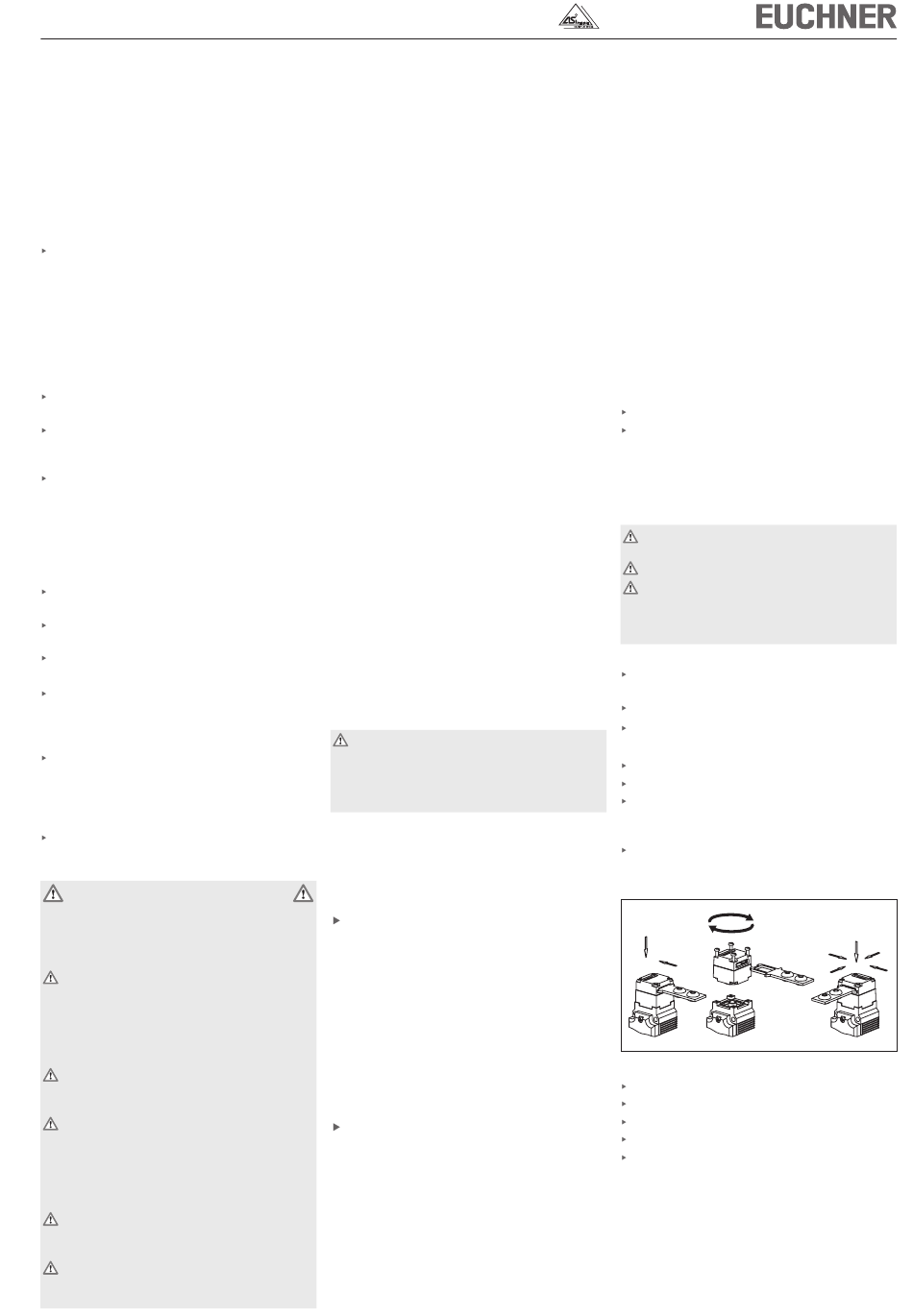

Bild 1: Umstellen der Betätigungsrichtung
Betätiger in Betätigungskopf einführen.
Schrauben am Betätigungskopf lösen.
Gewünschte Richtung einstellen.
Schrauben mit 0,6 Nm anziehen.
Nicht benutzte Betätigungsschlitze mit beiliegenden
Schlitzabdeckungen verschließen.
Schutz vor Umgebungseinflüssen
Voraussetzung für eine dauerhafte und einwandfreie
Sicherheitsfunktion ist der Schutz des Betätigungs-
kopfes vor eindringenden Fremdkörpern wie Spänen,
Sand, Strahlmitteln usw.
Bei Lackierarbeiten den Betätigungsschlitz, den Be-
tätiger und das Typenschild abdecken!
