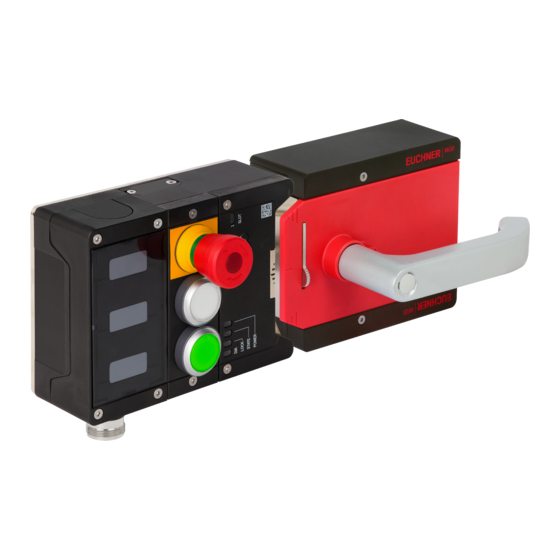

EUCHNER Modular MGB2 Series Assembly Instructions

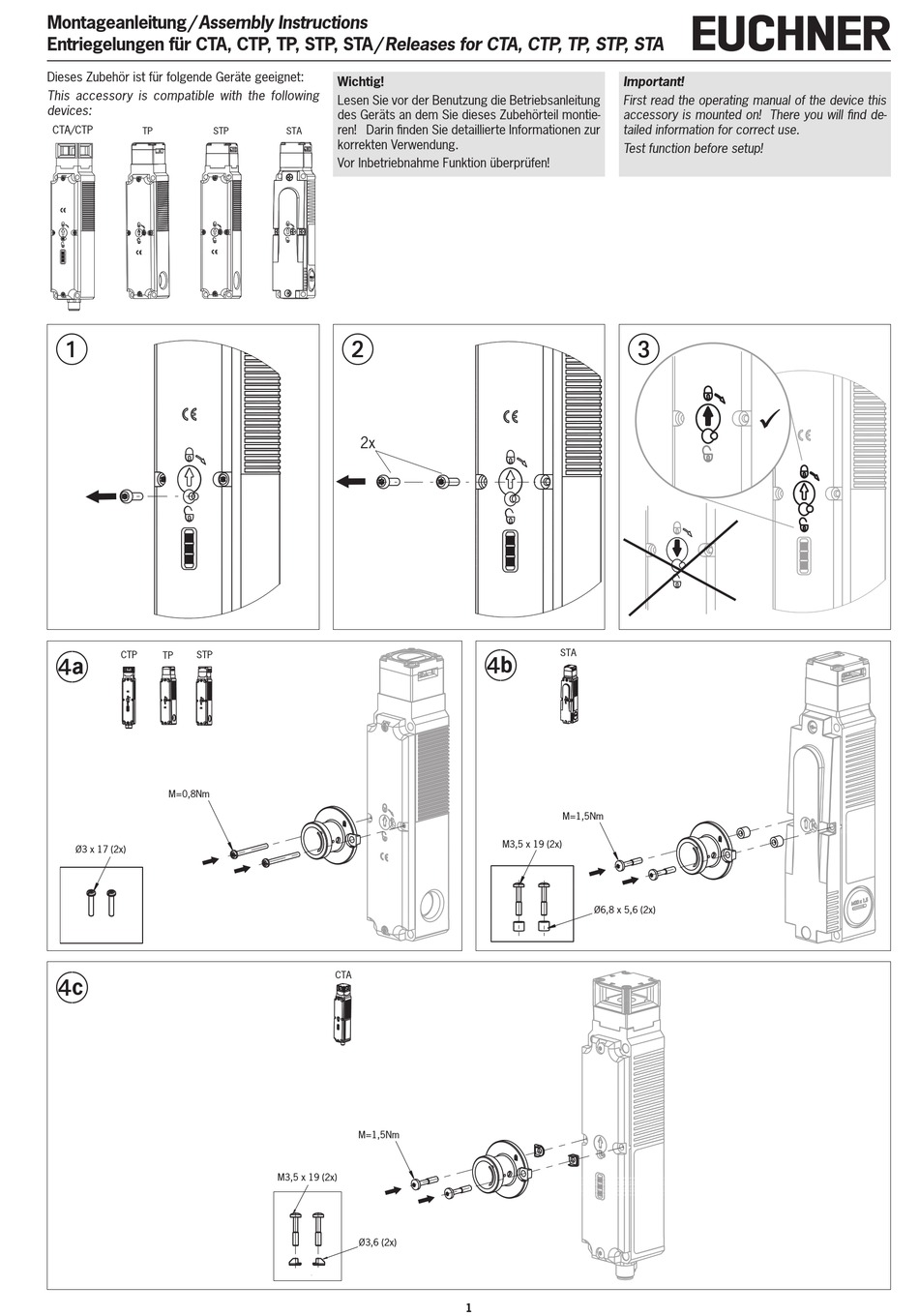

Montageanleitung / Assembly Instructions
Entriegelungen für CTA, CTP, TP, STP, STA / Releases for CTA, CTP, TP, STP, STA
Dieses Zubehör ist für folgende Geräte geeignet:
This accessory is compatible with the following
devices:
CTA/CTP
TP STP
1
CTP TP STP
]
a
M=0,8Nm
Ø3 x 17 (2x)
]
c
Wichtig!
Lesen Sie vor der Benutzung die Betriebsanleitung
des Geräts an dem Sie dieses Zubehörteil montie‑
ren! Darin finden Sie detaillierte Informationen zur
STA
korrekten Verwendung.
Vor Inbetriebnahme Funktion überprüfen!
2
2x
CTA
M=1,5Nm
M3,5 x 19 (2x)
Ø3,6 (2x)
Important!
First read the operating manual of the device this
accessory is mounted on! There you will find de-
tailed information for correct use.

Test function before setup!

3
STA
]
b
M=1,5Nm
M3,5 x 19 (2x)
Ø6,8 x 5,6 (2x)
1
