使用说明书
OPERATION MANUAL

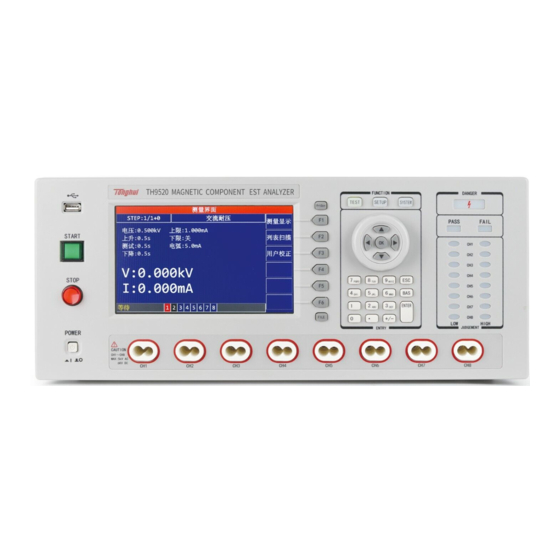

TH9520/A
集成化磁性元器件
综合分析系统
TH9520/A MAGNETICCOMPONENT
EST ANALYZER
V1.2@2020.07

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TH9520/A and is the answer not in the manual?

Questions and answers

Related Manuals for Tonghui TH9520/A

Summary of Contents for Tonghui TH9520/A

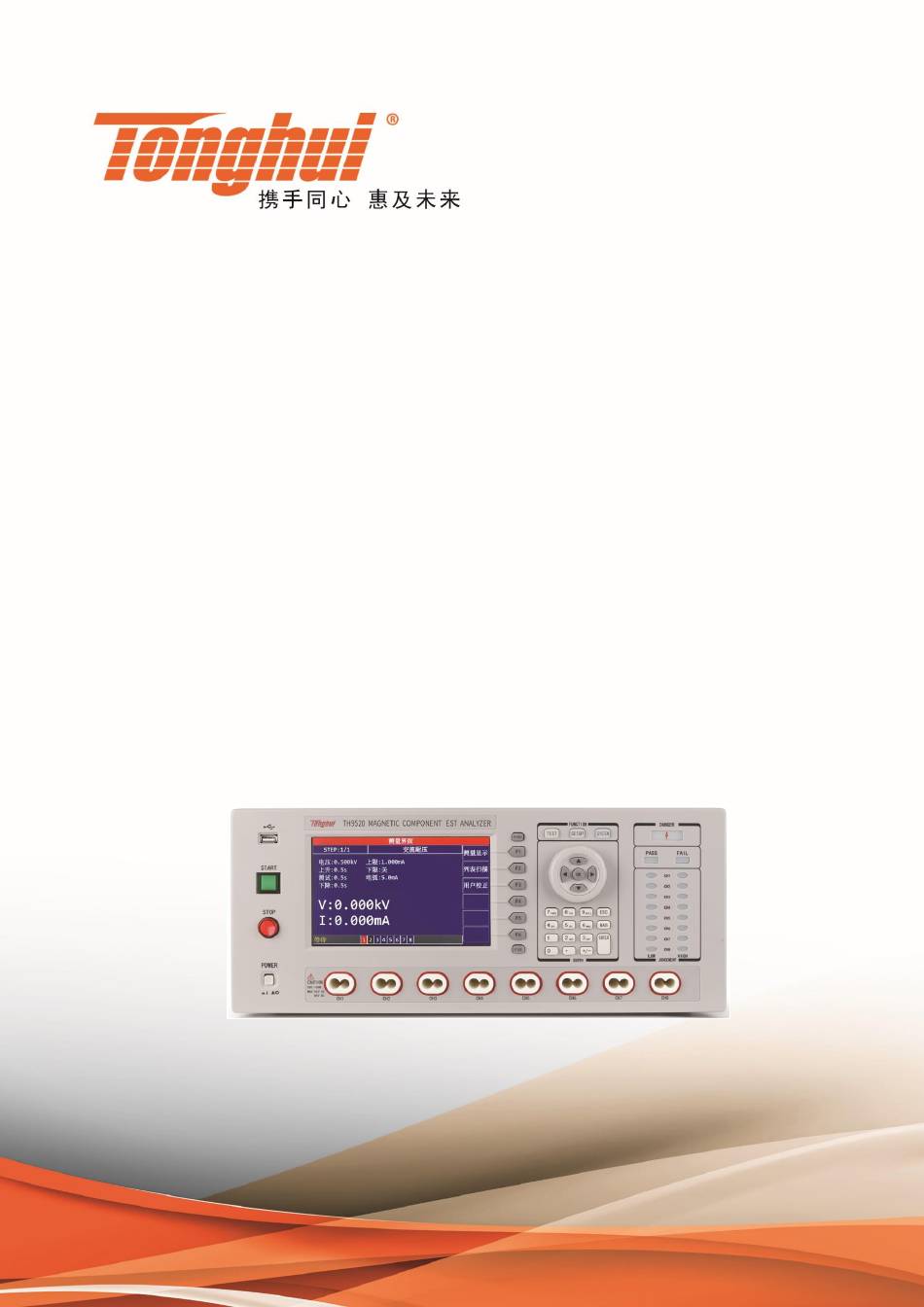

  • Page 1 使用说明书 OPERATION MANUAL TH9520/A 集成化磁性元器件 综合分析系统 TH9520/A MAGNETICCOMPONENT EST ANALYZER V1.2@2020.07...

  • Page 2: Table Of Contents

    目录 第 1 章 概述 ..........................1-1 引言 ..........................1-1 使用条件 ......................... 1-2 1.2.1 电源 ..............................1-2 1.2.2 环境温度与湿度 ..........................1-2 1.2.3 预热 ................................. 1-2 1.2.4 几点注意问题 ............................1-2 体积与重量 ........................1-3 安全要求 ......................... 1-3 1.4.1 绝缘电阻 ..............................1-3 1.4.2 绝缘强度...
  • Page 3 5.3.1 开路清零 ..............................5-1 5.3.2 短路清零 ..............................5-1 交流耐压/直流耐压测试步骤 ................... 5-2 绝缘电阻测试步骤 ......................5-2 匝间测试步骤 ........................5-3 直流电阻测试步骤 ......................5-4 电感测试步骤 ........................5-4 开短路测试步骤 ......................5-5 5.10 暂停模式测试步骤 ......................5-6 5.11 ΔY 电阻测试步骤 ......................5-6 第 6 章 HANDLER 分选接口 ....................... 6-1 HANDLER 电源模式设置...

  • Page 4: 第1章 概述

    第 1 章概述 第1章 概述 感谢您购买和使用我公司产品，在您使用本仪器前首先请根据说明书最后一章 “保修”的事项进行确认，若有不符请尽快与我公司联系，以维护您的权益。 引言 TH9520/A 综合分析系统在单机内实现交流耐压、直流耐压、绝缘电阻、匝间绝 缘测试、直流低电阻、电感量(TH9520A 选配)测试六大功能。针对线圈类元器件需要 的测试项目如安规耐压、匝间绝缘、绕线电阻值、线圈电感量(TH9520A 选配)，以前 需要四台仪器分别测试的功能，现在在单机内即可实现。凭借同惠电子丰富的元器 件分析技术，TH9520/A 带来的不仅仅是四台普通仪器的简单叠加：500VA/200VA 功 率 AC 设计，5kV AC/6kV DC 输出高压，绝缘电阻电压提高至 5kV(TH9520)，匝间绝 缘测试电压提高至 6kV(TH9520)，新型高压测试夹具实现四端直流低电阻和测试频率 最高至 100kHz 的电感量测试，新技术的实现给您的产品带来更好的品质保证。单机 配备八通道扫描接口，每个通道可设置为高端、低端、关闭三种状态，可实现最多 八组器件的测试，满足用户最多的应用需求。 仪器提供了多种测试功能： ⚫ 六合一综合分析仪，单机实现线圈类元器件测试需求： 交流耐压分析 直流耐压分析 绝缘电阻分析 匝间绝缘分析 直流低电阻分析...

  • Page 5: 使用条件

    第 1 章概述 串行接口: RS-232C 为仪器与外设的串行通讯提供了极大方便，外设可通过该接 口对仪器进行各项功能和参数的设定，基本可取代键盘的功能； USB 接口：USB 接口有 USBCDC 和 USBTMC 两种选择，极大方便了对仪器的远程无 面板控制。 LAN 接口：LAN 接口有 LAN 和 LXI 两种选择，极大方便了利用网络对仪器的远程 无面板控制。 用户可选购基于 WINDOWS 的操作界面，以组成元件的自动检测分析系统。 GPIB 接口(选件): 该通用接口为仪器与计算机和其他测量仪器共同组成自动测 试系统提供了方便。 RS-232C 接口、USB 接口、LAN 接口和 GPIB 接口命令使用国际惯用的可程控仪器 标准命令（SCPI）格式编写，极大地方便了用户编程。 HANDLER 接口：该接口可使仪器与元件的机械处理设备相同步并检测分选元件， 将分档结果输出至机械处理设备； 本仪器简捷易用的操作界面，醒目的分选结果指示，快速接触检查，完善的高...

  • Page 6: 体积与重量

    第 1 章概述 在启动电源之前，确保电源电压和保险丝与设备说明书上的一致，包括形状、 等级、特性等。如果用了不同类型的保险丝或者短路，那么可能会损坏设备。 保险丝（慢 输入电压范围 频率范围 额定功率 熔） 110VAC （100V～ 800VA 120VAC） 47-63Hz 220V （200V～ 800VA 240VAC） 本仪器已经经过仔细设计以减少因 AC 电源端输入带来的杂波干扰，然而仍应尽 量使其在低杂讯的环境下使用，如果无法避免，请安装电源滤波器。 不要在有强烈磁场或者电场效应的地方使用该仪器，因为电磁脉冲会引起仪器 故障有可能产生火灾。 不要在敏感的测试设备和接受设备附近使用该仪器。如果在本仪器的附近使用 这些设备，被测件失效击穿产生的噪声也许会影响这些设备。超过 3kV 的测试电 压，测试线间的电场会电离空气产生电晕，在测试线之间产生大量的 RF（射频）带 宽的干扰。为了减少这种影响，需确保测试线之间的距离足够远。另外，保持测试 线远离导电表面（特别是尖鋭的金属末端）。 本仪器后有散热风扇，左右有散热通风孔，以避免内部温度升高影响精度，请 确保仪器处于良好通风状态下。 请勿频繁开关仪器。切断电源开关后，再次打开电源开关前确保要间隔几秒钟 或者更长的时间。不要重复频繁的开/关电源开关，如果那么做，仪器的保护设施也 许就不能完全的执行保护功能。当仪器正在产生测试电压时，不要关断电源开关， 除非在特殊或者紧急的情况下。 当正常使用仪器时，尽可能的使功能互锁(INTERLOCK)确保使用的安全。工作空 间比较局促的场合：为被测件制作一个类似盒子的结构；在对结构复杂的大型被测...

  • Page 7: 绝缘强度

    第 1 章概述 1.4.2 绝缘强度 在参比工作条件下，电源端子与外壳之间能承受额定电压为 1.5kV，频率为 50Hz 的交流电压 1 分钟，无击穿及飞弧现象。 1.4.3 泄漏电流 泄漏电流不大于 3.5mA。 电磁兼容 1.5.1 电源瞬态敏感度按 GB6833.4 的要求。 1.5.2 传导敏感度按 GB6833.6 的要求。 1.5.3 辐射干扰按 GB6833.10 的要求。...

  • Page 8: 第2章 操作规范和措施

    第 2 章操作规范和措施 第2章 操作规范和措施 本章内容描述了在使用本仪器过程中要遵守的规范和措施。当使用本仪器时，要特别注意保证安全。 △ ! 警告：本仪器有 5KVAC 或 6KVDC 的测试高压输出，如因不正确或错误的操作本仪器，将会造成意外事 故，甚至死亡！因此，为了本身的安全着想，请详读本章节的注意事项，并牢记以避 免意外事故的发生。 操作规范 绝缘手套 当使用仪器时戴上绝缘手套可以保护自身不触及高压电，但是尽量不要在高压测 试时用手接触带电导体。 接地 在本测试仪的后板外壳上有一安全接地端子，请用适当的工具， 将此接地端连接到电气地（安全地、大地） 。如果没有良好的接 地，当电源的电路与地端短路或者任何设备的连接线与地短路 时，测试仪器的外壳可能将会有高压的存在，这是非常危险的， 只要任何人在上述的状态下触碰仪器外壳， 都将可能造成触电事 故的发生。因此务必确保安全接地端子连接至大地。 安全地 测试线连接 先按下 STOP 键，确认 DANGER 指示灯没亮，再进行测试线连接。 当要用测试线连接被测物时， 请先以 CH1～CH8 或 RTN/LOW 的测试线先接上被 测物。假若...

  • Page 9: 处理措施

    第 2 章操作规范和措施 在高压测试中，测试线、测试探头和被测件都充有高压。仪器拥有放电电路，有 时侯在输出被切断后仍需要放电。放电过程仍有触电的危险，不要去触碰任何可 能造成触电的地方。测试结束，仪器的放电电路开始强制放电。在测试中和放电 结束前不要去拆卸被测件。 放电时间： 电压被完全放电的时间，由所用的测试电压及被测件本身特性不同来决定。 在测试过程中，被测元件放电是通过变压器副边（约 2K 电阻）实现的，10uF 电容 6000V 电压放电到 30V 时间大约 0.1S。仪器固定放电时间 0.2S 可以保证放电完 毕。仪器内部滤波电容是通过放电电路放电，可保证 0.2S 内放电完全。 假定高电压加在被测件上相当于高电压加在一个 0.01uF 的电容并联一个 100MΩ 电阻的电路， 若在测试中或在放电结束前被测件被分离， 被测件放电到 30V 电压， 测试电压为 5000V 时大约需要 5S，为 1000V 时大约需要 3.5S 的时间。 放电时间计算公式：t = -ln（30 / U）×R×C t：放电时间...
  • Page 10 第 2 章操作规范和措施 （a） 关断仪器的电源开关； （b） 从电源线插头上拔掉仪器的电源线。 故障仪器的危险状态处理 在下列情况下，所发生的问题都是非常危险的，即使按下 STOP 键，其输出端仍 有可能有高压输出因此必须非常小心。 ⚫ 当按下 STOP 键，DANGER 指示灯仍持续亮着。 ⚫ 电压表没有电压读值，但 DANGER 指示灯亮着。 当发生上述状况时，请立即关掉电源并拔掉电源插头。请立即远离这台仪器，请 相关技术人员对测试电路检测确认无危险；或者仪器静置一小时以上，确认测试 端无输出电压。拆除相关连接线，将仪器发回给我们维修。 △ ! 警告：关闭电源后立即远离这台仪器，同时防止其他人员接近，千万不要立即 拆卸测试电路。 立即联系我们的销售商或者代理商。 仪器内部可能留存有高电压， 非专业人员试图检修仪器的问题是非常危险的！ DANGER 指示灯故障 当发现按 START 键后，电压表上已有读数，但是 DANGER 指示灯仍没有亮，可 能是指示灯故障，请立即关机，将仪器发回本公司或办事处，进行维修处理。 长时间无故障使用 若所设定的上限限制为...

  • Page 11: 第3章 面板说明

    第 3 章面板说明 第3章 面板说明 本章内容仅为概略性说明,具体操作及详细解释参阅第 3 章相应内容。 前面板说明 前面板示意图如图 2-1 所示。 9 10 11 图 2-1 表格 3-1 接通或切断交流电源，处于按下位置时，接通电源；处于弹出位置 电源开关(POWER)  时，切断电源。 STOP 键：停止键用来中止测试；也可以用来取消 PASS、FAIL 等提 STOP 按键 示状态。 START 键 START 键：用来启动测试，一旦测试开始 DANGER 指示灯亮。 USB HOST 接口 连接 USB 存储器 商标和型号...

  • Page 12: 后面板说明

    第 3 章面板说明 后面板说明 后面板示意图如图 2-2 所示。 图 2-2 表格 3-2 RTN/LOW 端 高压测试低端。 HANDLER 接口 通过该接口可控制仪器启动/停止，并可输出测试结果。 详细说明参见仪器 HANDLER 接口说明章节 INTER LOCK 接口 将此两端短路，才允许有高压输出 TC SENSOR 接口 连接温度传感器 USB DEVICE 接口 通讯接口，电脑可通过此接口用控制指令集控制本仪器 LAN 接口 网络通讯接口 RS232C 接口 串行通讯接口 GPIB（选件） 提供仪器与外部设备的通用并行通讯接口，所有参数设 置，命令等均可由计算机设定和获得，以实现无仪器面...

  • Page 13: 第4章 操作说明

    第 4 章操作说明 第4章 操作说明 步骤设置 SETUP 界面 在任意界面下按 SETUP 键进入步骤设置界面。 4.1.1 步骤设置参数 进入步骤设置界面，通过▲▼◄► 或滚轮移动光标到步骤设置选项，如下图所 示： 图片 4-1 通过功能键步骤设置可以进入步骤设置界面。 通过功能键测量设置可以进入测量参数设置界面。 通过功能键文件系统可以进入文件系统界面。 4.1.2 测试步骤参数 进入步骤设置界面，通过▲▼◄► 或滚轮移动光标到测试步骤选项，如下图所 示： 图片 4-2 通过功能键复制可以复制当前步骤。...

  • Page 14: 测试模式参数

    第 4 章操作说明 通过功能键粘贴可以粘贴之前复制的步骤。 通过功能键插入可以在当前步骤之后插入一个步骤。 通过功能键+-可以移动光标到当前步骤的下一个步骤或上一个步骤。 通过功能键 1/2 更多可以切换到第二页功能键区，如下图所示： 图片 4-3 通过功能键增加主步骤可以添加一个主步骤。 通过功能键增加从步骤可以添加一个从步骤。 通过功能键删除可以删除当前主步骤或从步骤。 通过功能键 2/2 更多可以返回第一页功能键区。 4.1.3 测试模式参数 进入步骤设置界面，通过▲▼◄► 或滚轮移动光标到测试模式选项，如下图所 示： 图片 4-4 通过功能键交流耐压、直流耐压、绝缘电阻、匝间测试、直流电阻可以选择相 应的测试模式。 通过功能键 1/2 更多可以进入第二页功能键区，如下图所示：...

  • Page 15: 测试通道参数

    第 4 章操作说明 图片 4-5 通过功能键电感测试、开短路、暂停模式、ΔY 电阻选择相应的测试模式。 4.1.4 测试通道参数 进入步骤设置界面，通过▲▼◄► 或滚轮移动光标到测试通道选项，如下图所 示： 图片 4-6 通过功能键高端设置相应的通道为测试高端。 通过功能键低端设置相应的通道为测试低端。 通过功能键关关闭相应的通道。 4.1.5 各测试模式参数...
  • Page 16 第 4 章操作说明 交流耐压测试模式 图片 4-7 测试电压：设定测试电压输出，可以通过功能键或数字键盘输入，输入范围为 0.050kV～5.000kV，单位为 kV。 上升时间：设定耐压测试输出电压爬升至设定电压所需时间，可以通过功能键 或数字键盘输入，输入范围为 OFF，0.1s～999.9s。 测试时间：设定测试时间，可以通过功能键或数字键盘输入，输入范围为 0.1s～999.9s。 下降时间：从设定电压下降到低电压所需要的时间，可以通过功能键或数字键 盘输入，输入范围为 OFF，0.1s～999.9s。 上限电流：设定漏电流上限值，可以通过功能键或数字键盘输入，输入范围为 0.001mA～120.0mA/40.0mA(TH9520A)，单位为 mA。 下限电流：设定漏电流下限值，可以通过功能键或数字键盘输入，输入范围为 OFF，0.001mA～上限电流值，单位为 mA。 电弧检测：设定电弧上限值，可以通过功能键或数字键盘输入，输入范围为 OFF，0.1mA～20.0mA。 直流耐压测试模式 图片 4-8...
  • Page 17 第 4 章操作说明 测试电压：设定测试电压输出，可以通过功能键或数字键盘输入，，输入范围 为 0.050kV～6.000kV，单位为 kV。 上升时间：设定耐压测试输出电压爬升至设定电压所需时间，可以通过功能键 或数字键盘输入，输入范围为 OFF，0.1s～999.9s。 等待时间：设定等待时间，可以通过功能键或数字键盘输入，输入范围为 OFF， 0.1s～999.9s，在等待时间内不判断漏电流上限值和下限值。 测试时间：设定测试时间，可以通过功能键或数字键盘输入，输入范围为 0.1s～999.9s。 下降时间：从设定电压下降到低电压所需要的时间，可以通过功能键或数字键 盘输入，输入范围为 OFF，0.1s～999.9s。 上限电流：设定漏电流上限值，可以通过功能键或数字键盘输入，输入范围为 0.1uA～20.00mA/10.0mA(TH9520A)，单位为 mA。 下限电流：设定漏电流下限值，可以通过功能键或数字键盘输入，输入范围为 OFF，0.1uA～上限电流值，单位为 mA。 上升电弧：设定上升时间内电弧检测上限值，可以通过功能键或数字键盘输 入，输入范围为 OFF，0.1mA～10.0mA。 电弧检测：设定电弧上限值，可以通过功能键或数字键盘输入，输入范围为 OFF，0.1mA～10.0mA。 绝缘电阻测试模式 图片 4-9 测试电压：设定测试电压输出，可以通过功能键或数字键盘输入，，输入范围 为 0.050kV～5.000kV/1.00kV(TH9520A)，单位为 kV。 上升时间：设定耐压测试输出电压爬升至设定电压所需时间，可以通过功能键 或数字键盘输入，输入范围为 OFF，0.1s～999.9s。 等待时间：设定等待时间，可以通过功能键或数字键盘输入，输入范围为 OFF， 0.1s～999.9s，在等待时间内不判断绝缘电阻上限值和下限值。...
  • Page 18 第 4 章操作说明 下降时间：从设定电压下降到低电压所需要的时间，可以通过功能键或数字键 盘输入，输入范围为 OFF，0.1s～999.9s。 上限电阻：设定绝缘电阻上限值，可以通过功能键结合数字键盘输入，先按数 字键输入数字再按功能键输入单位，默认单位为 MΩ，输入范围为 0.100MΩ～ 60.00GΩ。 下限电阻：设定绝缘电阻下限值，可以通过功能键结合数字键盘输入，先按数 字键输入数字再按功能键输入单位，默认单位为 MΩ，输入范围为 0.100MΩ～上限 电阻值。 量程电阻：设定绝缘电阻中漏电流测试量程，功能键自动表示自动切换量程， 功能键保持表示锁定当前量程，功能键 +-上下增减量程，量程范围为 0.5uA – 5uA–50uA–500uA–5mA–20mA。 匝间耐压测试模式 图片 4-10 测试电压：设定测试电压输出，可以通过功能键或数字键盘输入，，输入范围 为 0.100kV～6.000kV/3.000kV(TH9520A)，单位为 kV。 采样率：设定波形采样率，通过功能键设定选择，设定范围为 200Msa/s – 100Msa/s – 50Msa/s – 25Msa/s – 12.5Msa/s – 6.25Msa/s – 3.12Msa/s – 1.56Msa/s。...
  • Page 19 第 4 章操作说明 面积差比较：设定面积差比较判断值。 START：设定面积差比较判断起始值，可以通过功能键或数字键盘输入，范围为 0～结束值。 END：设定面积差比较判断结束值，可以通过功能键或数字键盘输入，范围为起 始值～12000。 DIFF：设定面积差比较判断限值，可以通过功能键或数字键盘输入，范围为 0.1%～99.9%。 STATUS：设定面积差比较判断开关状态，可通过功能键开启或关闭。 电晕比较：设定电晕比较判断值。 START：设定电晕比较判断起始值，可以通过功能键或数字键盘输入，范围为 0～结束值。 END：设定电晕比较判断结束值，可以通过功能键或数字键盘输入，范围为起始 值～12000。 DIFF：设定电晕比较判断限值，可以通过功能键或数字键盘输入，范围为 1～ 4095。 STATUS：设定电晕比较判断开关状态，可通过功能键开启或关闭。 相位比较：设定相位比较判断值。 START：设定相位比较判断起始值，可以通过功能键或数字键盘输入，范围为 2～99。 DIFF：设定相位比较判断限值，可以通过功能键或数字键盘输入，范围为 0.1%～99.9%。 STATUS：设定相位比较判断开关状态，可通过功能键开启或关闭。 标波采样：通过 F5 功能键采样进入标波采样界面，如下图所示： 图片 4-11 各功能键作用如下： 开始：按下该键进入标波采样测试，采样结束后标准波形显示在界面中，可多...
  • Page 20 第 4 章操作说明 次按下该键采集多次标准波形，此时功能键平均处会显示标准波形次数。 平均：按下该键对当前取得的所有标准波形取平均。 撤销：按下该键取消当前测得的标准波形。 撤销全部：按下该键取消取得的全部标准波形。 采样完成：按下该键表示采样完成，保存采集的标准波形，返回匝间测试界 面。 返回：按下该键不保存标准波形，返回匝间测试界面。 直流电阻测试模式 图片 4-12 上限电阻：设定直流电阻判断上限值，可通过功能键结合数字键盘输入，先按 数字键输入数字再按功能键输入单位，默认单位为 Ω，输入范围为 1. 00mΩ～ 1200.0KΩ。 下限电阻：设定直流电阻判断下限值，，可通过功能键结合数字键盘输入，先 按数字键输入数字再按功能键输入单位，默认单位为 Ω，输入范围为 1. 00mΩ～上 限电阻值。 量程电阻：设定直流电阻测试量程，功能键自动表示自动切换量程，功能键保 持表示锁定当前量程，功能键 +-上下增减量程，量程范围为 100mΩ–1Ω–10Ω– 100Ω–1KΩ–10KΩ–100KΩ–1MΩ。 等待时间：设定等待时间，可以通过功能键或数字键盘输入，输入范围为 OFF， 0.1s～999.9s，在等待时间内不判断直流电阻上限值和下限值。 测试时间：设定测试时间，可以通过功能键或数字键盘输入，输入范围为 0.1s～999.9s。...
  • Page 21 第 4 章操作说明 电感测试模式(TH9520A 选配) 图片 4-13 测试功能：设定电感测试功能，通过功能键选择，选择模式包括：Ls-Q，Ls- Rs，Lp-Q，Lp-Rp。 测试频率：设定电感测试频率，通过功能键选择，包括：100Hz，120Hz， 1KHz，10KHz，100KHz。 等待时间：设定电感测试等待时间，，可以通过功能键或数字键盘输入，输入 范围为 OFF，0.1s～999.9s，在等待时间内不判断主参上下限值和副参上下限值。 测试时间：设定测试时间，可以通过功能键或数字键盘输入，输入范围为 0.1s～999.9s。 测试量程：设定电感测试量程，功能键自动表示自动切换量程，功能键保持表 示锁定当前量程，功能键 +-上下增减量程，量程范围为 10Ω–31.6Ω–100Ω– 316Ω–1KΩ–3.16KΩ–10KΩ–31.6KΩ–100KΩ，其中当测试频率为 100KHz 时， 最大量程设置到 31.6KΩ。 主参上限：设定主参数电感上限值，可通过功能键结合数字键盘输入，先按数 字键输入数字再按功能键输入单位，默认单位为 mH，输入范围为 10.000uH～ 99.999KH。 主参下限：设定主参数电感下限值，可通过功能键结合数字键盘输入，先按数 字键输入数字再按功能键输入单位，默认单位为 mH，输入范围为 OFF，10.000uH～ 主参数上限值。 副参上限：设定副参数上限值，可通过功能键结合数字键盘输入，先按数字键 输入数字再按功能键输入单位。当测试功能选择为 Ls-Rs 或 Lp-Rp 时，输入范围为 OFF，0.0010mΩ～99.999MΩ，默认单位为...
  • Page 22 第 4 章操作说明 副参下限：设定副参数下限值，可通过功能键结合数字键盘输入，先按数字键 输入数字再按功能键输入单位。当测试功能选择为 Ls-Rs 或 Lp-Rp 时，输入范围为 OFF，0.0010mΩ～副参数上限值，默认单位为 Ω。当测试功能选择为 Ls-Q 或 Lp-Q 时，输入范围为 OFF，0.0010～副参数上限值。 开/短路测试模式 图片 4-14 开路电容：设置开短路测试为开路的条件，当测试电容值小于标准电容值乘以 开路电容系数值时，判定为开路，通过功能键或数字键盘输入，输入范围为 10.0%～ 100.0%。 短路电容：设置开短路测试为短路的条件，当测试电容值大于标准电容值乘以 端路电容系数值时，判定为短路，通过功能键或数字键盘输入，输入范围为 100.0%～500.0%。 标准电容：设置开短路测试的标准电容值，可通过功能键或数字键盘输入，输 入范围为 0.01nF～40.0nF，也可通过功能键 GET 获取标准电容值。当按下 GET 键 时，仪器自动触发一次测量，将采样到的电容值作为标准电容值。 暂停模式 图片 4-15 4-10...
  • Page 23 第 4 章操作说明 测试时间：设定暂停模式的动作模式 当通过功能键 TRIG 设定为触发模式时，需按下前面板的 START 键或者发送 HANDLER 接口的 START 信号时，暂停模式才会结束。 当通过功能键或者数字键盘输入时间时，时间倒计时结束时暂停模式结束，输 入时间范围为 TRIG 或 0.1s～999.9s，当设置为 TRIG 时，运行到该模式时需要按下 前面板的 START 键程序再运行下面的测试步骤。 显示消息：设定暂停测试界面显示的消息，最多 10 个字符。 Δ/Y 电阻模式 图片 4-16 测试类型：设定 Δ/Y 直流电阻测试模式为 Δ 型或 Y 型。 测试时间：设定 Δ/Y 直流电阻测试时间，，可以通过功能键或数字键盘输入， 输入范围为...

  • Page 24: 测量设置参数

    第 4 章操作说明 RBC 下限 设定 BC 相直流电阻判断下限值 RCA 下限 设定 CA 相直流电阻判断下限值 RA 上限 设定 A 相直流电阻判断上限值 RB 上限 设定 B 相直流电阻判断上限值 RC 上限 设定 C 相直流电阻判断上限值 Y 型 RA 下限 设定 A 相直流电阻判断下限值 RB 下限 设定 B 相直流电阻判断下限值 RC 下限...

  • Page 25: 主步骤与从步骤设定说明

    第 4 章操作说明 图片 4-18 表格 4-2 设定项目 设定范围 默认值 说明 电源频率 50Hz，60Hz 50Hz 设定交流耐压输出电压频率。 测试不良后 继续，停止 停止 设定测试不合格后是否继续往下测试，具体请参考主步骤与从 步骤设定说明章节。 上升判断 关闭，开启 关闭 设定直流耐压模式下上升时间内是否判断上限电流值。 当设定为关闭时，上升时间内不判断上限电流值。 当设定为开启式，上升时间内判断上限电流值。 人体触电保护 关闭，开启 开启 设定人体触电保护是否开启，具体请参考人体触电保护章节。 触发类型 内部，手动 手动 设定仪器的触发方式： 外部，总线 手动触发：按前面板的 START 键启动测试 外部触发：由外部 HANDLER 接口发送的 START 信号触发 总线触发：通过...
  • Page 26 第 4 章操作说明 图片 4-19 当无从步骤时，步骤显示模式为 X /Y。X 表示当前显示的主步骤编号；Y 表示添 加的主步骤总数。 当添加从步骤后，主步骤下步骤显示模式为 X/Y+Z。X 表示当前显示的主步骤编 号；Y 表示添加的主步骤总数，Z 表示添加的从步骤总数，如下图所示： 图片 4-20 在主步骤下从步骤显示模式为 X.W/Y+Z。X 表示当前显示的主步骤编号；W 表示 当前显示的主步骤下从步骤编号；Y 表示添加的主步骤总数，Z 表示添加的从步骤总 数。 如下图中 4.1/5+2 表示：当前显示的是第 4 个主步骤下的第一个从步骤，一共 设置了 5 个主步骤，2 个从步骤。 4-14...

  • Page 27: 人体触电保护

    第 4 章操作说明 图片 4-21 表格 4-3 测试不良后设定值 测试结果 说明 停止 主步骤合格 不进行从步骤测试，进入下一个主步骤测试。 主步骤不合格 启动从步骤测试，当从步骤测试完成后，测试停止，不进行下一个 主步骤测试。 继续 主步骤合格 不进行从步骤测试，进入下一个主步骤测试。 主步骤不合格 启动从步骤测试，当从步骤测试完成后，进行下一个主步骤测试。 从步骤的添加是为了提高测试速度。当主步骤测试合格后不进行从步骤的测 试，只有当主步骤测试不合格后才进行从步骤的完整测试，提高了测试效率。 4.1.8 人体触电保护 注意：本仪器输出功率可达 500VA/200VA(TH9520A)，输出电流达 100mA/40mA(交流耐压测试模式)，倘若触电，情况非常严重，会引起操作人员的昏 迷甚至死亡。 当人体触电保护设置为开启 ON 时，当操作人员与高压输出端接触时，如下图所 = �� − �� 示，电流表分别测得不同的电流值，则流经人体的电流�� ，当I 超过限值 0.5mA 时，立即切断高压输出，以达到保护操作人员的安全。 4-15...

  • Page 28: 温度设置参数

    第 4 章操作说明 图片 4-22 4.1.9 温度设置参数 温度设置界面设置各项与温度测量有关的参数。 在任何界面下按 SETUP 键进入步骤设置界面，通过▲▼◄► 或滚轮移动光标到 步骤设置选项，再通过功能键测量设置进入测量设置界面。 在测量设置界面通过▲▼◄► 或滚轮移动光标到温度设置选项，通过功能键设 置进入温度设置界面。温度设置界面如下所示： 图片 4-23 表格 4-4 设定项目 设定值 默认值 说明 温度单位 ℃，℉ ℃ 设定温度测量显示单位 温度系数 0ppm～9999ppm 3390ppm 设定温度系数 标准温度 -10.0℃～99.9℃ 20℃ 设定标准温度值，将所测得的电阻值换算成标准温度 下的电阻值。 环境温度 -10.0℃～99.9℃ 25℃ 设定环境温度值，当温度补偿功能设定为手动时使用...
  • Page 29 第 4 章操作说明 化，电阻在 10℃下的值为 96.22Ω。 �� 计算公式：�� 1+�� ×(��−�� ��0 �� ：待换算的标准温度下电阻值 �� ：当前环境温度下测量得到的电阻值 �� ：设定的标准温度 ��：当前环境温度 �� ：标准温度下材料的温度系数 例如：在温度设置界面设定如下参数： 设定温度单位为℃； 设定温度系数为 3930ppm； 设定标准温度为 10℃； 设置环境温度为 20℃； 温度补偿功能为手动。 在环境温度 20℃下测到的电阻值为 100Ω，那么在标准温度 10℃下的电阻值计 算过程为： �� ：待换算的标准温度下电阻值 �� ：100Ω �� ：10℃ ��：20℃...

  • Page 30: 测量 Test 界面

    第 4 章操作说明 测量 TEST 界面 在任意界面下按 TEST 键进入测量界面，如下图所示： 图片 4-24 表格 4-5 显示位置 显示信息 显示当前测试步骤编号和总的测试步骤数 显示当前测试步骤的测试模式 显示当前测试模式的设定参数 测试数据栏：显示当前测试模式的测试数据 测试总结果栏：测试完成后显示总结果（PASS/FAIL） 信息提示栏，显示测试时间，测试流程等 测试通道栏，显示当前测试步骤设置的测试通道高低信息 在除 ΔY 电阻模式下，红色表示测试高端，黑色表示测试低端 在 ΔY 电阻模式下，黄色表示测试 A 相，绿色表示测试 B 相，红色表示测试 C 相。 单步测试结果显示栏，显示测试合格和不合格信息 测量显示：按下该键进入测量显示界面 列表扫描：按下该键进入列表扫描显示界面 用户校正：按下该键进入用户校正界面 当添加最后一个测试步骤不是匝间耐压时，显示总结果如下图所示： 4-18...
  • Page 31 第 4 章操作说明 总结果 当前步骤 结果 图片 4-25 当添加最后一个测试步骤是匝间耐压时，显示总结果如下图所示： 总结果 当前步骤结果 图片 4-26 通过▲▼键可以切换当前步骤显示，此时清除总结果数据区域，分步骤结果依 然有效，如下图所示： 图片 4-27 当开启温度补偿功能后，直流低电阻测试界面如下图所示： 4-19...
  • Page 32 第 4 章操作说明 当前环境 下测试值 补偿后值 图片 4-28 电感量测试界面如下图所示： 图片 4-29 Δ/Y 直流电阻测试界面如下图所示： 图片 4-30 4-20...

  • Page 33: 列表扫描界面

    第 4 章操作说明 4.2.1 列表扫描界面 在任意界面下按 TEST 键进入测量界面，通过功能键列表扫描进入列表扫描界 面，如下图所示： 图片 4-31 在该界面下可通过功能键测量显示进入测量显示界面或通过功能键用户校正进 入用户校正界面。 区域 1 测试信息栏，显示测试时间，测试流程等 区域 2 测试总结果栏，显示测试完成后的总测量结果（PASS/FAIL）。 通过▲▼或滚轮移动光标可查看测试步骤测量结果 4.2.2 用户校正界面 在任意界面下按 TEST 键进入测量界面，通过功能键用户校正进入用户校正界 面，如下图所示： 图片 4-32 通过▲▼或滚轮移动光标至要设置的选项，通过功能键开启、关闭来设置测试 模式是否启用用户校正功能，如下图所示： 4-21...
  • Page 34 第 4 章操作说明 图片 4-33 注意：当您在步骤设置界面设置的测试步骤内无用户校正界面所列的测试模式 时，该测试模式不进行用户校正。 用户校正的测试通道也依据您在步骤界面设置的测试通道进行。 当在步骤设置界面更改测试通道后，当前步骤的用户校正值“清零”，也即当 步骤测试通道更改后要再次执行用户校正得到针对当前通道的用户校正值。 当测试模式为交流耐压时，更改测试电压后，当前步骤的用户校正值“清 零”，也即当测试电压更改后要再次执行用户校正得到针对当前测试电压的用户校 正值。 执行用户校正后，仪器会自动执行全量程、全频率（电感测试）“清零”。 通过▲▼或滚轮移动光标至用户校正选项，通过功能键开路清零执行开路清零 操作。 按下开路清零按键，左下角信息提示栏提示“请断开所有测试端，按 START 键 清零”，此时按前面板的 START 键开始执行开路清零操作，DANGER 指示灯闪烁，如 下图所示： 图片 4-34 通过▲▼或滚轮移动光标至用户校正选项，通过功能键短路清零执行短路清零 操作。 4-22...

  • Page 35: 系统设置 System 界面

    第 4 章操作说明 按下短路清零按键，左下角信息提示栏提示“请短路所有测试端，按 START 键 清零”，此时按前面板的 START 键开始执行短路清零操作，DANGER 指示灯闪烁，如 下图所示： 图片 4-35 注意：当短路清零时，确保测试夹具保持短路状态。 通过▲▼或滚轮移动光标至退出选项，可退出当前用户校正页面。 注：电感测试只 TH9520 标配 系统设置 SYSTEM 界面 在任意界面下按 SYSTEM 键进入系统设置界面。 4.3.1 系统设置参数 进入系统设置界面，通过▲▼◄► 或滚轮移动光标到系统设置选项，如下图所 示： 图片 4-36 通过功能键环境设置可以进入环境设置界面。 通过功能键接口设置可以进入接口设置界面。 通过功能键默认设置可以恢复出厂设置参数。 4-23...

  • Page 36: 环境设置界面

    第 4 章操作说明 通过功能键复位可以软复位仪器。 通过功能键校准可以进入系统校准界面。 通过功能键升级可以进入系统升级界面。 4.3.2 环境设置界面 在系统设置界面，通过 ▲▼◄► 或滚轮移动光标到系统设置选项，通过功能 键环境设置进入环境设置界面，如下图所示： 图片 4-37 在环境设置界面，通过▲▼ 按键或滚轮移动光标到设置选项，通过数字键或功 能键设置相应的功能。 表格 4-6 设定项目 设定值 默认值 说明 语言 中文，英语 中文 设置仪器显示语言。 按键音量 高，中，低，关 低 设置按键蜂鸣器音量。 合格音量 高，中，低，关 关 设置合格产品蜂鸣器音量 不合格音量 高，中，低，关 中 设置不合格产品蜂鸣器音量 HANDLER 电源 外部，内部...

  • Page 37: 接口设置界面

    第 4 章操作说明 4.3.1 接口设置界面 在系统设置界面，通过 ▲▼◄► 或滚轮移动光标到系统设置选项，通过功能 键接口设置进入接口设置界面，如下图所示： 图片 4-38 图片 4-39 在接口设置界面，通过▲▼ 按键或滚轮移动光标到设置选项，通过数字键或功 能键设置相应的功能。 表格 4-7 设定项目 设定值 默认值 说明 总线模式 设定总线通信模式。 RS232C RS232C GPIB（选配） USBTMC USBCDC 波特率 设定 RS232C 通信波特率 9600 9600 通过功能键+-更改波特率。 19200 28800 38400 96000 4-25...
  • Page 38 第 4 章操作说明 115200 IP 地址 设定 LAN/LXI 通信 IP 地址 192.168.1.118 按下功能键设置， 通过数字键盘输入数字更改， ENTER 键 确认修改，按下功能键完成设置，保存更改的项目。 子网掩码 设定 LAN 通信子网掩码 255.255.255.0 按下功能键设置， 通过数字键盘输入数字更改， ENTER 键 确认修改，按下功能键完成设置，保存更改的项目。 网关 设定 LAN 通信网关 192.168.1.1 按下功能键设置， 通过数字键盘输入数字更改， ENTER 键 确认修改，按下功能键完成设置，保存更改的项目。 动态协议 开启/关闭 关闭 设定...

  • Page 39: 第5章 元件的正确测量

    第 5 章元件的正确测量 第5章 元件的正确测量 低端测试线连接方式 本仪器高端测试线连接到前面板 CH1～CH8 设定的任意一高端通道。 本仪器低端测试线有两种连接方式： 1 低端测试线连接到仪器后面板的 RTN/LOW 端，CHx 通道到 RTN/LOW 通道形成测 试回路，该连接方式可大大减小在高电压测试时带来的漏电流底数影响。 2 低端测试线连接到前面板 CH1～CH8 设定的任意一低端通道，CHx 通道到CHx 通道形成测试回路。 第一种连接方式适用于交流耐压，直流耐压，绝缘电阻，开短路测试模式。 第二种连接方式适用于所有的测试模式。 连接被测件方式 首先确认仪器无电压输出，且 DANGER 指示灯不亮也不闪烁。 然后把低电位用的测试线连接到仪器的 RTN/LOW 或设定的电压低端，把高压测 试线连接到设定的电压高端，将低端测试线与高端测试线短路，确认没有高压输 出。 最后，先把低端（RTN/LOW 或设定电压低端通道）的测试线接上被测件，再把设 定的电压高端测试线接于被测件上。 测试线/治具的用户校正 5.3.1 开路清零 首先将待测物从测试线或治具上移除，确认所设定的测试条件。...

  • Page 40: 交流耐压/直流耐压测试步骤

    第 5 章元件的正确测量 清零结束后 DANGER 灯停止闪烁。 交流耐压/直流耐压测试步骤 根据被测件连接方式正确连接被测件。 按下 TEST 键，进入测量界面。 按下 STOP 键，准备测试，信息提示栏显示等待。 按下 START 键，开始测试。 当按下此键时，会有高电压输出，此时 DANGER 灯闪烁。警告：此时处于测试状 态，有大电压输出！！！测试数据栏显示测试的电压电流数据，信息提示栏显示倒 计时信息。 合格判定 当所有测试状态都测试完且测试结果显示合格，则仪器判定为合格，并切断高 压输出，HANDLER 接口给出合格信号，蜂鸣器同时动作。 不合格判定 若检测出测试值异常，仪器就判定为不合格，并立即切断输出。HANDLER 接口给 出不合格信号，蜂鸣器同时动作，且持续动作直到仪器按下 STOP 键为止。单步测试 结果显示栏显示不合格信息栏。 任何情况下，想中断测试输出只要按下 STOP 键即可。 表格 5-1 不合格信息 说明 上限不合格...

  • Page 41: 匝间测试步骤

    第 5 章元件的正确测量 态，有大电压输出！！！测试数据栏显示测试的电压电阻数据，信息提示栏显示倒 计时信息。 合格判定 当所有测试状态都测试完且测试结果显示合格，则仪器判定为合格，并切断高 压输出，HANDLER 接口给出合格信号，蜂鸣器同时动作。 不合格判定 若检测出测试值异常，仪器就判定为不合格，并立即切断输出。HANDLER 接口给 出不合格信号，蜂鸣器同时动作，且持续动作直到仪器按下 STOP 键为止。单步测试 结果显示栏显示不合格信息栏。 任何情况下，想中断测试输出只要按下 STOP 键即可。 表格 5-2 不合格信息 说明 上限不合格 测量电阻大于设置的电阻上限值 下限不合格 测量电阻小于设置的电阻下限值 输出不合格 输出电压不能达到设定电压的 70% 人体触电保护 人体触电保护动作中断 短路电流不合格 测试电流超过硬件电路上限制 超量程 测试电流超过当前量程最大值 匝间测试步骤 根据被测件连接方式正确连接被测件。 按下 SETUP 键，进入步骤设置界面，设置好相应的参数。 移动光标到标准采样，按下功能键采样进入标准采样界面。...

  • Page 42: 直流电阻测试步骤

    第 5 章元件的正确测量 合格信号，蜂鸣器同时动作，且持续动作直到仪器按下 STOP 键为止。单步测试结果 显示栏显示不合格信息栏。 任何情况下，想中断测试输出只要按下 STOP 键即可。 表格 5-3 不合格信息 说明 面积不合格（波形栏显示红色） 测试结果超过设定面积比较判断值 面积差不合格（波形栏显示红色） 测试结果超过设定面积差比较判断值 电晕不合格（波形栏显示红色） 测试结果超过设定电晕比较判断值 相位差不合格（波形栏显示红色） 测试结果超过设定相位差比较判断值 无标准波形 检测到当前测试未采集标准波形 直流电阻测试步骤 根据被测件连接方式正确连接被测件。 按下 TEST 键，进入测量界面。 按下 STOP 键，准备测试，信息提示栏显示等待。 按下 START 键，开始测试。 当按下此键时，启动测试，此时 DANGER 灯闪烁。测试数据栏显示测试的电阻数 据，如果开启温度补偿功能，还会显示补偿后的电阻值和温度值。信息提示栏显示 倒计时信息。 合格判定...

  • Page 43: 开短路测试步骤

    第 5 章元件的正确测量 按下 TEST 键，进入测量界面。 按下 STOP 键，准备测试，信息提示栏显示等待。 按下 START 键，开始测试。 当按下此键时，启动测试，此时 DANGER 灯闪烁。测试数据栏显示测试的主参数 和副参数。信息提示栏显示倒计时信息。 合格判定 当所有测试状态都测试完且测试结果显示合格，则仪器判定为合格，HANDLER 接 口给出合格信号，蜂鸣器同时动作。 不合格判定 若检测出测试值异常，仪器就判定为不合格。HANDLER 接口给出不合格信号，蜂 鸣器同时动作，且持续动作直到仪器按下 STOP 键为止。单步测试结果显示栏显示不 合格信息栏。 任何情况下，想中断测试输出只要按下 STOP 键即可。 表格 5-5 不合格信息 说明 主参上限不合格 主参数测量值大于设置的主参数上限值 主参下限不合格 主参数测量值小于设置的主参数下限值 副参上限不合格 副参数测量值大于设置的副参数上限值 副参下限不合格...

  • Page 44: 暂停模式测试步骤

    第 5 章元件的正确测量 任何情况下，想中断测试输出只要按下 STOP 键即可。 表格 5-6 不合格信息 说明 开路不合格 开路电容值小于设置的开路电容值 短路不合格 短路电容值小于设置的短路电容值 人体触电保护 人体触电保护动作中断 短路电流不合格 测试电流超过硬件电路上限制 超量程 测试电流超过当前量程最大值 暂停模式测试步骤 5.10 根据被测件连接方式正确连接被测件。 按下 TEST 键，进入测量界面。 按下 STOP 键，准备测试，信息提示栏显示等待。 按下 START 键，开始测试。 合格判定 当暂停模式测试时间完成后结果显示合格，蜂鸣器同时动作。 ΔY 电阻测试步骤 5.11 根据被测件连接方式正确连接被测件。 按下 TEST 键，进入测量界面。 按下...
  • Page 45 第 5 章元件的正确测量 表格 5-7 不合格信息 说明 A 相上限不合格 测量 A 相电阻值大于设置的上限值 B 相上下不合格 测量 B 相电阻值大于设置的上限值 C 相上限不合格 测量 C 相电阻值大于设置的上限值 A 相下限不合格 测量 A 相电阻值小于设置的下限值 B 相下下不合格 测量 B 相电阻值小于设置的下限值 C 相下限不合格 测量 C 相电阻值小于设置的下限值 平衡不合格 ABC 三相任意两相电阻差值大于设置的平衡电阻值...

  • Page 46: 第6章 Handler 分选接口

    第 6 章 HANDLER 分选接口 第6章 HANDLER 分选接口 HANDLER 电源模式设置 本仪器 HANDLER 接口电源可以由外部电源提供或由仪器内部电源提供。 两种供电模式可以通过仪器程序设定，设置方式如下： 按下 SETUP 键进入步骤设置界面。 按下功能键测量设置进入测量设置界面。 移动光标到 HANDLER 电源选项。 通过功能键设置电源模式为外部或内部电源。 提示：仪器出厂默认值是外部电源。 引脚定义 表格 6-1 脚位 测试模式 信号名称 输入/输出 说明 公共 输出 /STN0～/STN4 以 5 位二进制码形式表示 32 个测试 /STN0 步骤，输出格式/STN0 为低位，/STN4 为高位。...
  • Page 47 第 6 章 HANDLER 分选接口 直流耐压 匝间测试 测试结果为电晕不合格时输出由高到低 /CORROAN FAIL 直流电阻 温度测量值超过上下限时输出由高到低 /TEMP FAIL 电感测试 测试结果为副参数上限不合格时输出由高到低 /SUB HIGH FAIL Δ/Y 电阻 测试结果为 BC 相（Δ 型）或 B 相（Y 型）上限不 /RBC UP FAIL 合格时输出由高到低 直流耐压 输出 测试结果为上升电弧不合格时输出由高到低 /ARC RISE FAIL 匝间测试 测试结果为相位差不合格时输出由高到低 /PHASE FAIL 电感测试...

  • Page 48: 时序图

    第 6 章 HANDLER 分选接口 入输出信号的参考低端 公共 内部直流电源负端，当设置为内部电源时，为输入 INGND 输出信号的参考低端 时序图 6.3.1 TOTL P/F 设置为 OFF 6.3.2 TOTL P/F 设置为 ON...

  • Page 49: 电气特性

    第 6 章 HANDLER 分选接口 表格 6-2 时间 限制 说明 ＞20mS 外部触发信号/START 脉冲宽度，大于 20mS。 ＜20mS 外部触发信号/START 开始到/EOT 信号无效的时间，小于 20mS。 触发延迟设定时间 ---- 测试步骤测试所用时间。 ---- ＞10mS PASS 或 FAIL 判断结果信号输出稳定时间，大于 10mS。 ＞10mS PASS 或 FAIL 判断结果信号保持时间，大于 10mS。 各测试步骤测试结束后判断结果所用时间。 ---- 测试程序所需要的时间。 ---- 电气特性 每个直流输出信号都是光电耦合器隔离的内置上拉电阻的集电极输出。每根信...

  • Page 50: 外部控制电路

    第 6 章 HANDLER 分选接口 外部控制电路 6.5.1 外部电源控制电路...

  • Page 51: 内部电源控制电路

    第 6 章 HANDLER 分选接口 6.5.2 内部电源控制电路...

  • Page 52: 第7章 接口与通讯

    第 7 章接口与通讯 第7章 接口与通讯 本仪器可使用 RS232C 串行接口（标配）或 GPIB 并行接口（选件）进行数据 通讯和无仪器面板的远程控制，但二者不可同时使用；它们具有相同的程控命令， 但使用不同的硬件配置和通讯协议。本章介绍接口的使用方法，接口命令的使用详 见第 5.2 章。 远程控制接口 7.1.1 RS232C 接口说明 仪器提供的 RS232C 接口既可用于与计算机通讯，也可用于对本公司生产的偏置 电流源进行控制。仪器提供丰富的程控命令，通过 RS232C 接口，计算机可实行仪器 面板上几乎所有功能操作。 RS232C 接口简介 7.1.1.1 目前广泛采用的串行通讯标准是 RS-232 标准，也可以叫作异步串行通讯标 准，用于实现计算机与计算机之间、计算机与外设之间的数据通讯。RS 为 “Recommended Standard”（推荐标准）的英文缩写，232 是标准号，该标准是美国 电子工业协会(EIA)1969 年正式公布的标准，它规定每次一位地经一条数据线传送。 大多数串行口的配置通常不是严格基于 RS-232 标准：在每个端口使用 25 芯连 接器（IMB AT 使用...
  • Page 53 使用标准的 DB 型 9 芯孔式插头可以与之直接相连。 警告：为避免电气冲击，插拔连接器时，应先关掉电源； 警告：请勿随意短接输出端子，或与机壳短接，以免损坏器件。 7.1.1.2 与计算机通讯 仪器与计算机连接如图所示： DTR(4) DSR(6) (2) RXD RXD(2) 计算机 (3) TXD TH9520/A （控制者）TXD(3) (5) GND GND(5) RTS(7) CTS(8) 由上图可以看到，本仪器的引脚定义与 IMB AT 兼容机使用的 9 芯连接器串行接 口引脚定义相同。用户可使用双芯屏蔽线按图示自行制做三线连接电缆（长度应小 于 1.5m）或从同惠电子股份有限公司购买到计算机与仪器间的串行接口电缆线或直 接购买标准的 DB9 芯电缆线(交叉线)。 自制连接电缆时，注意应在计算机连接器上将 4、6 脚短接，7、8 脚短接。 通过串行口与计算机通讯时，应首先设置仪器的总线方式，操作顺序如下：...
  • Page 54 第 7 章接口与通讯 连接器 DB9 芯 软件协议 由于在 RS232 接口上不使用硬件通讯联络，为减小通讯中可能的数据丢失或数 据错误的现象，本仪器采用字符回送的方式进行软件联络。编制计算机通讯软件时 请参考下述内容： 命令串语法及格式在第八章“命令参考”中叙述。 主机发送的命令以 ASCII 代码传送，以 NL（即换行符，ASCII 代码 10）为结束 符，仪器在收到结束符后开始执行命令串。 仪器每接受到一个字符后，立即将该字符回送给主机，主机应在接收到这个回 送字符后再继续发下一个字符。如接受不到回送字符，可能因素有 串行口连接故障。 检查仪器是否已打开 RS232 口功能，且 TALK ONLY 未打开。 仪器正在执行总线命令，暂时不能响应串行接受。此时，上一发送字符被仪器 忽略，如果要保证命令串的完整，主机应该重发未回送的字符。 本仪器仅在下面两种情况下向主机发送信息： 正常接收到主机的命令字符，以该字符回送。 执行查询命令，向主机发送查询结果。 仪器一旦执行到查询命令，将立即发送查询结果，而不管当前命令串是否已全 部执行完毕。因此，一个命令串中可以有多次查询，但主机要有相应次数的读结果 操作。本协议推荐一个命令串中仅包含一次查询。 查询结果以 ASCII 码字串送出，以 NL（即换行符，ASCII 代码 10）为结束符。 仪器发送查询结果时，是连续发送的（间隔约...

  • Page 55: Gpib 接口说明

    第 7 章接口与通讯 7.1.2 GPIB 接口说明 GPIB 总线 7.1.2.1 IEEE488（GPIB）通用并行总线接口是国际通用的智能仪器总线接口标准。 IEEE 为电气与电子工程师学会的英文缩写，488 为标准号。通过该接口可以与计算 机或其它智能化设备连接通讯，可以方便地与其它测试仪器一起组成自动测试系 统。在同一总线上可以同时连接多台测试仪器。在本仪器中，仪器采用 IEEE488.2 标准，接口板由用户选购。控制指令系统是开放的，用户可以使用产品提供的计算 机操作界面，也可自己根据该控制指令系统编程以达到目的。控制指令系统支持仪 器绝大多数功能，也就是说，在控制计算机上可以达到仪器几乎所有功能的操作， 以实现仪器的远程控制。 使用本仪器 GPIB 系统时，应注意以下几点： 一个总线系统的电缆总长度不应超过 2 米和连接的测试仪器总数的乘积，并且 电缆总长不超过 20 米。 同一总线上最多可同时连接 15 台测试仪器。 电缆怎样连接在一起并无限制,但推荐在任一测试仪器上仅叠加 4 个背式接插 件。 图 7-1 GPIB 接插件/管脚结构图 7-10...
  • Page 56 第 7 章接口与通讯 GPIB 电缆连接法之一： 测试仪器 背式接插件 图 7-2 双背式接插件叠加 GPIB 电缆连接法之二： 图 7-3 四背式接插件叠加 7-11...
  • Page 57 第 7 章接口与通讯 GPIB 接口功能 7.1.2.2 本仪器提供了除控者外的绝大多数 GPIB 通用功能，参见下表： 代号 功能 支持全部数据源联络功能 支持全部受信器联络功能 基本讲功能；只讲功能；MLA 时讲取消；不支持串行点名 基本听功能；MTA 时听取消；无只听功能 远控/本地功能 设备清除功能 设备触发功能 无控者功能 开集电极驱动 GPIB 地址 7.1.2.3 本仪器的 GPIB 以单地址方式寻址，没有副地址，可使用 0-30 作为 GPIB 地址， 出厂时默认地址为 8，地址值可自动被保存在非易失性存储器中，地址的设置详见第 四章中 GPIB ADDR 一节。 GPIB 总线功能 7.1.2.4 本仪器可响应以下...

  • Page 58: Usb 通讯接口

    第 7 章接口与通讯 7.1.3 USB 通讯接口 USBCDC 接口 7.1.3.1 通过选择 USB 总线方式“USBCDC”，可以将 USB 接口配置成一个虚拟串口。 通过 USB 电缆将 TH9520 后面板上的 USB 接口与主机上的 USB 接口相连。 安装驱动：选择驱动文件 TH9520-VCOM.inf 文件所在的路径安装驱动，驱动安 装好后，用户可以在电脑的设备管理器中看到“TH9520 USB Vcom Port(COM9)”。 此时，TH9520 USB Vcom Port(COM9)就相当于一个串口。当 PC 没有串口时，基于串 口的通讯软件可以在这种模式下通过 USB 虚拟串口使用。 USBTMC 接口 7.1.3.2 USB(通用串行总线)远程控制系统通过...

  • Page 59: 数据格式

    第 7 章接口与通讯 数据格式 仪器从接口总线输出测量结果时，以 ASCII 字符串的格式传送。 指令格式简要说明: ⒈仪器指令集只描述仪器接受或发送的实际字符。 ⒉指令字符都是 ASCII 字符。 ⒊指令的数据“<???>”都是 ASCII 字符串。系统默认格式为整数或浮点数，默认数 据单位不在指令中出现。 ⒋指令结束必须有指令结束标记，默认结束标记为: a) NL:回车符，整数 10（0x0A） 。一条指令结束的标识符，无此符仪器不解析 指令。 b) ^END:IEEE-488 总线的 EOI（结束）信号。 7-14...

  • Page 60: 命令参考

    第 7 章接口与通讯 命令参考 7.3.1 命令结构 仪器命令分为两种类型：GPIB 公用命令和 SCPI(可程控仪器标准命令)命令。 GPIB 公用命令由 IEEE488.2-1987 标准定义，这些命令适用于所有仪器装置，但本仪 器并不支持全部公用命令。SCPI 命令是树状结构的，最多可以有五层，在这里最高 层称为子系统命令。只有选择了子系统命令，该命令下的层才能有效，使用冒号来 分隔命令的层次结构。 命令结构的基本规则 7.3.1.1 忽略大小写。 例：SETUP:GFI ON = setup:gfi on = Setup:Gfi On 空格用以分隔命令和命令的参数，空格前为命令，空格后为该命令对应的参数 例：SETUP:GFI ON 中，GFI 是命令，ON 是其参数。 有些命令没有参数。 例如：触发命令 TRIG，开路清零命令 CORR:OPEN。 空格(_表示空格)不能放在冒号的前后。 例： SETUP_:_GFI ON  SETUP:GFI ON 命令可以缩写，也可以全部拼写(在以后的命令叙述中，缩写以大写字母给出) 例：FUNCTION:IMPEDANCE CPD = FUNC:IMP CPD 命令后紧跟一个问号(?)执行一次对应于该命令的查询。...
  • Page 61 第 7 章接口与通讯 例如百分比公差（Percent TOLerance）的长格式为 PTOLerance，缩写为 PTOL。 提示：本仪器在命令的处理中并不区分大小写，包括单位在内。 7-16...

  • Page 62: 符号约定与定义

    第 7 章接口与通讯 7.3.2 符号约定与定义 命令中所用到的语法符号： ： 冒号是命令的层次，表示进入命令的下一层 ； 分号表示开始多重命令 星号后的命令是公用命令 ？ 问号表示查询 ， 逗号是多参数的分隔符 空格是命令和参数的分隔符 “” 引号内是被原样引用的内容，命令分析程序不对其做任何加工 在后面的命令解释中，将可能使用到以下符号： NR1 ：整数，例如：123 NR2 ：定点数，例如：12.3 NR3 ：浮点数，例如：12.3E+5 NL ：换行符，整数 10，是字串输入输出的结束符 ^END：IEEE-488 总线的 EOI（结束）信号 <> 尖括号包含的字符表示程序代码参数。 [ ] 方括号表示包含的项目是可选的。方括号加上星号(例如，[,<value>*]) 表示重复包含的项目(<value>)直到最大数。 { } 当大括号包含几个项目时，表示只能从中选择一个项目。 7.3.3 详细命令内容与说明...
  • Page 63 第 7 章接口与通讯 5．命令的语法 6．符合语法规则的命令例子 7．查询语法 8．查询返回内容 DISPlay 子系统命令 7.3.3.1 DISPlay 子系统命令主要用于设定仪器的显示页面。图 7-4 是 DISPlay 子系统命 令的命令树结构。 DISPlay :PAGE MEASurement SETUP INTFILE EXTFILE SYSTEM MSETUP 图 7-4 例如：WrtCmd(“DISP:PAGE MEAS”)，设定显示页面至：测量显示页面。 命令语法： DISPlay:PAGE <page name> <page name>具体如下： MEASurement 设定显示页面至：测量显示页面 SETUP 设定显示页面至：步骤设置页面 INTFILE 设定显示页面至：内部文件显示页面...
  • Page 64 第 7 章接口与通讯 TRIGger 子系统命令 7.3.3.2 TRIGger 子系统命令主要用于设定测量触发方式等。图 7-5 是 TRIGger 子系统命 令树。 TRIGger :MODE MANual EXTernal :IMMediate 图 7-5 例如：WrtCmd(“TRIG:MODE BUS”)，设定触发方式为：总线触发。 命令语法： TRIGger:MODE <trig name> <trig name>具体如下： MANual 手动触发 EXTernal 外部触发 总线触发 查询语法：TRIGger:MODE? 查询返回：<trig name><NL^END> <trig name>具体如下： <MANual> 表示当前页面为：测量显示页面 <EXTernal>...
  • Page 65 第 7 章接口与通讯 SETUP 子系统命令 7.3.3.3 SETUP 子系统命令主要用于测量设置的设定，包含了电源频率、测试不良后的处 理等等。图 7-6 是 SETUP 子系统命令树。 SETUP :FREQuency 50/60 :FAIL :OPERation CONTinue/STOP :RJUDgment ON/OFF :GFI ON/OFF :TEMPerature :COMPensation :ENABle ON/OFF :TYPE MANual :UNIT :TCOefficient :BTEMperature :ETEMperature :OVRAnfailrise ON/OFF :STEP DELete INSert ADDMain ADDSub 图...
  • Page 66 第 7 章接口与通讯 CONTinue 返回值： SETUP:RJUDgment 设置/查询上升判断状态 --格式： 设置格式：SETUP:RJUDgment <string/sn> 查询格式：SETUP:RJUDgment? --数据< string/sn >： 数据类型：字符型/整型 数据范围：ON/OFF --范例： 设置上升判断为：打开 设置指令：SETUP:RJUDgment ON 查询指令：SETUP:RJUDgment? 返回值： SETUP:GFI 设置/查询人体触电保护开关状态 --格式： 设置格式：SETUP:GFI <string/sn> 查询格式：SETUP:GFI? --数据< string/sn >： 数据类型：字符型/整型 数据范围：ON/OFF --范例： 设置人体触电保护开关为：打开 设置指令：SETUP:GFI ON 查询指令：SETUP:GFI? 返回值： SETUP:TEMPerature: COMPensation:ENABle 设置/查询温度补偿状态 --格式：...
  • Page 67 第 7 章接口与通讯 设置指令：SETUP:TEMPerature:COMPensation:TYPE MEAsure 查询指令：SETUP:TEMPerature:COMPensation:TYPE? MEAsure 返回值： SETUP:TEMPerature: COMPensation:UNIT 设置/查询温度显示单位 --格式： 设置格式：SETUP:TEMPerature:COMPensation:UNIT <string> 查询格式：SETUP:TEMPerature:COMPensation:UNIT? --数据<string>： 数据类型：字符型 数据范围：C/F --范例： 设置温度显示单位为：摄氏度 设置指令：SETUP:TEMPerature:COMPensation:UNIT C 查询指令：SETUP:TEMPerature:COMPensation:UNIT? 返回值：C SETUP:TEMPerature: COMPensation:TCOefficient 设置/查询温度系数 --格式： 设置格式：SETUP:TEMPerature:COMPensation:TCOefficient <n> 查询格式：SETUP:TEMPerature:COMPensation:TCOefficient? --数据<n>： 数据类型：整型 数据范围：0~9999 数据精度：1 --范例： 设置温度系数为：3390 设置指令：SETUP:TEMPerature:COMPensation:TCOefficient 3390 查询指令：SETUP:TEMPerature:COMPensation:TCOefficient? 返回值：...
  • Page 68 第 7 章接口与通讯 --数据<n>： 数据类型：整型 数据范围：-11~100(摄氏温标) 13~212(华氏温标) 数据精度：1 --范例： 设置环境温度为：30 设置指令：SETUP:TEMPerature:COMPensation:ETEMperature 30 查询指令：SETUP:TEMPerature:COMPensation:ETEMperature? 返回值： 30 SETUP:OVRAnfailrise 设置/查询上升下降超量程保护开关状态 --格式： 设置格式：SETUP:OVRAnfailrise <string/sn> 查询格式：SETUP:OVRAnfailrise? --数据< string/sn >： 数据类型：字符型/整型 数据范围：ON/OFF --范例： 设置上升下降超量程保护开关为：打开 设置指令：SETUP:OVRAnfailrise ON 查询指令：SETUP:OVRAnfailrise? 返回值： SETUP:STEP:DELete 删除当前测试步骤 SETUP:STEP:NEW 新建测试步骤 SETUP:STEP:INSert 插入测试步骤 SETUP:STEP:ADDMain 增加主测试步骤 SETUP:STEP:ADDSub 增加从测试步骤...
  • Page 69 第 7 章接口与通讯 :RAB :RBC :RCA :SHORT :MAIN :SUB :TIME :DWELl :FALL :RAMP :TEST :RANGe UPPer LOWer AUTO :SWAVE :START :FINISH :TRIGger :WIDTh :PULSe TEST ERASE :AREA :SCOP :ZONE :COROna :PHASe :MESSage :BALance :HIGH :TYPE DELTa :FUNCtion LPRP LSRS :FREQuency :LEVel 图...
  • Page 70 第 7 章接口与通讯 数据范围：1~32 --数据<string>： 数据类型：字符型 <string>具体如下： 交流耐压模式 直流耐压模式 绝缘电阻模式 直流电阻模式 开/短路模式 匝间测试模式 Pause 暂停模式 YDELta Y/△直流电阻模式 电感测试模式 --范例 1： 设置步骤 1 的测试模式为：直流电阻模式 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:MODE DCR 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:MODE? 返回值： --范例 2： 设置步骤 1 的从步骤 1 的测试模式为：绝缘电阻模式 设置指令：[:SOURce]:SAFety:STEP1:SUB1:MODE IR 查询指令：[:SOURce]:SAFety:STEP1:SUB1:MODE? 返回值： IR 7.3.3.4.1 AC 交流耐压模式相关设置...
  • Page 71 第 7 章接口与通讯 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:AC:CHANnel[:HIGH]? 返回值： 1,2 --范例 2： 设置步骤 1 的从步骤 1 的测试高端通道为：3,4 设置指令：[:SOURce]:SAFety:STEP1:SUB1:AC:CHANnel:HIGH 3,4 查询指令：[:SOURce]:SAFety:STEP1:SUB1:AC:CHANnel:HIGH? 返回值： 3,4 [:SOURce]:SAFety:STEP<n>[:MAIN]:AC:CHANnel:LOW 设置/查询步骤 n 的测试低端通道 [:SOURce]:SAFety:STEP<n>:SUB<s>:AC:CHANnel:LOW 设置/查询步骤 n 的从步骤 s 测试低端通道 --格式： 设置格式： [:SOURce]:SAFety:STEP<n>[:MAIN]:AC:CHANnel:LOW <N> [:SOURce]:SAFety:STEP<n>:SUB<s>:AC:CHANnel:LOW <N> 查询格式： [:SOURce]:SAFety:STEP<n>[:MAIN]:AC:CHANnel:LOW? [:SOURce]:SAFety:STEP<n>:SUB<s>:AC:CHANnel:LOW? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据<N>：...
  • Page 72 第 7 章接口与通讯 数据范围：1~32 --数据<N>： 数据类型：整型 数据范围：1~8 (多个数据用“,”隔开) --范例 1： 设置步骤 1 的测试关闭通道为：1,3,5 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:AC:CHANnel:NONE 1,3,5 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:AC:CHANnel:NONE? 返回值： 1,3,5 --范例 2： 设置步骤 1 的从步骤 1 的测试关闭通道为：2,4,6 设置指令：[:SOURce]:SAFety:STEP1:SUB1:AC:CHANnel:NONE 2,4,6 查询指令：[:SOURce]:SAFety:STEP1:SUB1:AC:CHANnel:NONE? 返回值： 2,4,6 [:SOURce]:SAFety:STEP<n>[:MAIN]:AC:CORRection[:CURRent]:OPEN[:RANGe] [:BEST] 设置/查询步骤 n 的 AC 测试用户校准最小开路值 [:SOURce]:SAFety:STEP<n>:SUB<s>:AC:CORRection[:CURRent]:OPEN[:RANGe] [:BEST] 设置/查询步骤 n 的从步骤 s 的 AC 测试用户校准最小开路值 --格式：...
  • Page 73 第 7 章接口与通讯 BEST] 0.00002 查询指令：[:SOURce]:SAFety:STEP1:SUB1:AC:CORRection[:CURRent]:OPEN[:RANGe][: BEST]? 返回值：+2.000000E-05 [:SOURce]:SAFety:STEP<n>[:MAIN]:AC:CORRection[:CURRent]:OPEN[:RANGe]: ALL 设置/查询步骤 n 的 AC 测试所有量程用户校准开路值 [:SOURce]:SAFety:STEP<n>:SUB<s>:AC:CORRection[:CURRent]:OPEN[:RANGe] :ALL 设置/查询步骤 n 的从步骤的 AC 测试所有量程用户校准开路值 --格式： 设置格式： [:SOURce]:SAFety:STEP<n>[:MAIN]:AC:CORRection[:CURRent]:OPEN[:RANGe]: ALL <value1>,<value2>,<value3> [:SOURce]:SAFety:STEP<n>:SUB<s>:AC:CORRection[:CURRent]:OPEN[:RANGe] :ALL <value1>,<value2>,<value3> 查询格式： [:SOURce]:SAFety:STEP<n>[:MAIN]:AC:CORRection[:CURRent]:OPEN[:RANGe]: ALL? [:SOURce]:SAFety:STEP<n>:SUB<s>:AC:CORRection[:CURRent]:OPEN[:RANGe] :ALL? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据<value1>,<value2>,<value3>： 数据类型：浮点型 TH9520 数据范围：0.000001~0.12(<4kV)/0.10(>4kV) TH9520A 数据范围：0.000001~0.04 --范例...
  • Page 74 第 7 章接口与通讯 [:SOURce]:SAFety:STEP<n>[:MAIN]:AC[:LEVel] 设置/查询步骤 n 的 AC 测试电压值 [:SOURce]:SAFety:STEP<n>:SUB<s>:AC[:LEVel] 设置/查询步骤 n 的从步骤 s 的 AC 测试电压值 --格式： 设置格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:AC[:LEVel] < value> [:SOURce]:SAFety:STEP<n>:SUB<s>:AC[:LEVel] <value> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:AC[:LEVel]? [:SOURce]:SAFety:STEP<n>:SUB<s>:AC[:LEVel]? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据<value>： 数据类型：浮点型 数据范围：50~5000 --范例 1： 设置步骤 1 的 AC 测试电压为：2000V 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:AC[:LEVel] 2000 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:AC[:LEVel]? 返回值：...
  • Page 75 第 7 章接口与通讯 返回值： +1.000000E-02 --范例 2： 关闭步骤 1 的 AC 测试电弧检测 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:AC:LIMit:ARC OFF 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:AC:LIMit:ARC? 返回值： OFF --范例 3： 设置步骤 1 的从步骤 1 的 AC 测试电弧检测值为：20mA 设置指令：[:SOURce]:SAFety:STEP1:SUB1:AC:LIMit:ARC 0.02 查询指令：[:SOURce]:SAFety:STEP1:SUB1:AC:LIMit:ARC? 返回值： +2.000000E-02 --范例 4： 关闭步骤 1 的从步骤 1 的 AC 测试电弧检测 设置指令：[:SOURce]:SAFety:STEP1:SUB1:AC:LIMit:ARC OFF 查询指令：[:SOURce]:SAFety:STEP1:SUB1:AC:LIMit:ARC? 返回值：...
  • Page 76 第 7 章接口与通讯 [:SOURce]:SAFety:STEP<n>:SUB<s>:AC:LIMit:LOW 设置/查询步骤 n 的从步骤 s 的 AC 测试电流下限值 --格式： 设置格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:AC:LIMit:LOW <value> [:SOURce]:SAFety:STEP<n>:SUB<s>:AC:LIMit:LOW <value> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:AC:LIMit:LOW? [:SOURce]:SAFety:STEP<n>:SUB<s>:AC:LIMit:LOW? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据< value >： 数据类型：浮点型/字符型 数据范围：0.000001~上限值/OFF --范例 1： 设置步骤 1 的 AC 测试电流下限值为：1mA 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:AC:LIMit:LOW 0.001 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:AC:LIMit:LOW? 返回值： +1.000000E-03 --范例 2： 关闭步骤...
  • Page 77 第 7 章接口与通讯 数据范围：1~32 --数据< value >： 数据类型：浮点型/字符型 数据范围：0.2~999.9/OFF --范例 1： 设置步骤 1 的 AC 测试上升时间值为：5s 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:AC:TIME:RAMP 5 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:AC:TIME:RAMP? 返回值： +5.000000E+00 --范例 2： 关闭步骤 1 的 AC 测试上升时间 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:AC:TIME:RAMP OFF 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:AC:TIME:RAMP? 返回值： OFF --范例 3： 设置步骤 1 的从步骤 1 的 AC 测试上升时间值为：3s 设置指令：[:SOURce]:SAFety:STEP1:SUB1:AC:TIME:RAMP 3 查询指令：[:SOURce]:SAFety:STEP1:SUB1:AC:TIME:RAMP? 返回值：...
  • Page 78 第 7 章接口与通讯 设置步骤 1 的 AC 测试为持续测试 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:AC:TIME[:TEST] CONTinue 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:AC:TIME[:TEST]? 返回值： CONT --范例 3： 设置步骤 1 的从步骤 1 的 AC 测试时间值为：3s 设置指令：[:SOURce]:SAFety:STEP1:SUB1:AC:TIME[:TEST] 3 查询指令：[:SOURce]:SAFety:STEP1:SUB1:AC:TIME[:TEST]? 返回值： +3.000000E+00 --范例 4： 设置步骤 1 的从步骤 1 的 AC 测试为持续测试 设置指令：[:SOURce]:SAFety:STEP1:SUB1:AC:TIME[:TEST] CONTinue 查询指令：[:SOURce]:SAFety:STEP1:SUB1:AC:TIME[:TEST]? 返回值： CONT [:SOURce]:SAFety:STEP<n>[:MAIN]:AC:TIME:FALL 设置/查询步骤...
  • Page 79 第 7 章接口与通讯 关闭步骤 1 的从步骤 1 的 AC 测试下降时间 设置指令：[:SOURce]:SAFety:STEP1:SUB1:AC:TIME:FALL OFF 查询指令：[:SOURce]:SAFety:STEP1:SUB1:AC:TIME:FALL? 返回值： OFF 7.3.3.4.2 DC 直流耐压模式相关设置 [:SOURce]:SAFety:STEP<n>[:MAIN]:DC:CHANnel:HIGH 设置/查询步骤 n 的测试高端通道 [:SOURce]:SAFety:STEP<n>:SUB<s>:DC:CHANnel:HIGH 设置/查询步骤 n 的从步骤的测试高端通道 --格式： 设置格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:DC:CHANnel:HIGH <N> [:SOURce]:SAFety:STEP<n>:SUB<s>:DC:CHANnel:HIGH <N> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:DC:CHANnel:HIGH? [:SOURce]:SAFety:STEP<n>:SUB<s>:DC:CHANnel:HIGH? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据<N>： 数据类型：整型 数据范围：1~8 (多个数据用“,”隔开) --范例...
  • Page 80 第 7 章接口与通讯 数据范围：1~32 --数据<N>： 数据类型：整型 数据范围：1~8 (多个数据用“,”隔开) --范例 1： 设置步骤 1 的测试低端通道为：5,6 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:DC:CHANnel:LOW 5,6 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:DC:CHANnel:LOW? 返回值： 5,6 --范例 2： 设置步骤 1 的从步骤 1 的测试低端通道为：7,8 设置指令：[:SOURce]:SAFety:STEP1:SUB1:DC:CHANnel:LOW 7,8 查询指令：[:SOURce]:SAFety:STEP1:SUB1:DC:CHANnel:LOW? 返回值： 7,8 [:SOURce]:SAFety:STEP<n>[:MAIN]:DC:CHANnel:NONE 设置/查询步骤 n 的测试关闭通道 [:SOURce]:SAFety:STEP<n>:SUB<s>:DC:CHANnel:NONE 设置/查询步骤 n 的从步骤的测试关闭通道 --格式： 设置格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:DC:CHANnel:NONE <N> [:SOURce]:SAFety:STEP<n>:SUB<s>:DC:CHANnel:NONE <N>...
  • Page 81 第 7 章接口与通讯 --格式： 设置格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:DC:CORRection[:CURRent]:OPEN[:RANGe] [:BEST] <value> [:SOURce]:SAFety:STEP<n>:SUB<s>:DC:CORRection[:CURRent]:OPEN[:RANGe] [:BEST] <value> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:DC:CORRection[:CURRent]:OPEN[:RANGe] [:BEST]? [:SOURce]:SAFety:STEP<n>:SUB<s>:DC:CORRection[:CURRent]:OPEN[:RANGe] [:BEST]? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据< value >： 数据类型：浮点型 数据范围：0~0.02/0.01(TH9520A) --范例 1： 设置步骤 1 的 DC 测试用户校准最小开路值为：0.01mA 设置指令： [:SOURce]:SAFety:STEP1[:MAIN]:DC:CORRection[:CURRent]:OPEN[:RANGe] [:BEST] 0.00001 查询指令： [:SOURce]:SAFety:STEP1[:MAIN]:DC:CORRection[:CURRent]:OPEN[:RANGe] [:BEST]? 返回值： +1.000000E-05 --范例 2： 设置步骤...
  • Page 82 第 7 章接口与通讯 ALL? [:SOURce]:SAFety:STEP<n>:SUB<s>:DC:CORRection[:CURRent]:OPEN[:RANGe] :ALL? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据<value1>,<value2>,<value3>： 数据类型：浮点型 数据范围：0~0.02/0.01(TH9520) --范例 1： 设置步骤 1 的 DC 测试用户校准三个量程开路值分别为：0.01mA,0.02mA,0.03mA 设置指令： [:SOURce]:SAFety:STEP1[:MAIN]:DC:CORRection[:CURRent]:OPEN[:RANGe]: ALL 0.00001,0.00002,0.00003 查询指令： [:SOURce]:SAFety:STEP1[:MAIN]:DC:CORRection[:CURRent]:OPEN[:RANGe]: ALL? 返回值： +1.000000E-05, +2.000000E-05, +3.000000E-05 --范例 2： 设置步骤 1 的从步骤的 DC 测试用户校准三个量程开路值分别为： 0.02mA,0.03mA,0.04mA 设置指令： [:SOURce]:SAFety:STEP1:SUB1:DC:CORRection[:CURRent]:OPEN[:RANGe]: ALL 0.00001,0.00002,0.00003 查询指令：...
  • Page 83 第 7 章接口与通讯 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:DC[:LEVel]? 返回值： +2.000000E+03 --范例 2： 设置步骤 1 的从步骤 1 的 DC 测试电压为：3000V 设置指令：[:SOURce]:SAFety:STEP1:SUB:DC[:LEVel] 3000 查询指令：[:SOURce]:SAFety:STEP1:SUB:DC[:LEVel]? 返回值： +3.000000E+03 [:SOURce]:SAFety:STEP<n>[:MAIN]:DC:LIMit:ARC[:LEVel] 设置/查询步骤 n 的 DC 测试电弧检测值 [:SOURce]:SAFety:STEP<n>:SUB<s>:DC:LIMit:ARC[:LEVel] 设置/查询步骤 n 的从步骤 s 的 DC 测试电弧检测值 --格式： 设置格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:DC:LIMit:ARC[:LEVel] <value> [:SOURce]:SAFety:STEP<n>:SUB<s>:DC:LIMit:ARC[:LEVel] <value> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:DC:LIMit:ARC[:LEVel]? [:SOURce]:SAFety:STEP<n>:SUB<s>:DC:LIMit:ARC[:LEVel]? --数据<n><s>：...
  • Page 84 第 7 章接口与通讯 [:SOURce]:SAFety:STEP<n>:SUB<s>:DC:LIMit:ARC:RLEVel 设置/查询步骤 n 的从步骤 s 的 DC 测试上升电弧值 --格式： 设置格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:DC:LIMit:ARC:RLEVel <value> [:SOURce]:SAFety:STEP<n>:SUB<s>:DC:LIMit:ARC:RLEVel <value> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:DC:LIMit:ARC:RLEVel? [:SOURce]:SAFety:STEP<n>:SUB<s>:DC:LIMit:ARC:RLEVel? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据< value >： 数据类型：浮点型/字符型 数据范围：0.001~0.020/OFF --范例 1： 设置步骤 1 的 DC 测试上升电弧检测值为：5mA 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:DC:LIMit:ARC:RLEVel 0.005 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:DC:LIMit:ARC:RLEVel? 返回值： +5.000000E-03 --范例 2： 关闭步骤...
  • Page 85 第 7 章接口与通讯 数据范围：1~32 --数据< value >： 数据类型：浮点型 数据范围：0.000001~0.02 --范例 1： 设置步骤 1 的 DC 测试电流上限值为：10mA 设置指令：[:SOURce:]SAFety:STEP1[:MAIN]:DC:LIMit[:HIGH] 0.01 查询指令：[:SOURce:]SAFety:STEP1[:MAIN]:DC:LIMit[:HIGH]? 返回值： +1.000000E-02 --范例 2： 设置步骤 1 的从步骤 1 的 DC 测试电流上限值为：5mA 设置指令：[:SOURce:]SAFety:STEP1:SUB1:DC:LIMit[:HIGH] 0.005 查询指令：[:SOURce:]SAFety:STEP1:SUB1:DC:LIMit[:HIGH]? 返回值： +5.000000E-03 [:SOURce:]SAFety:STEP<n>[:MAIN]:DC:LIMit:LOW 设置/查询步骤 n 的 DC 测试电流下限值 [:SOURce:]SAFety:STEP<n>:SUB<s>:DC:LIMit:LOW 设置/查询步骤...
  • Page 86 第 7 章接口与通讯 --范例 2： 关闭步骤 1 的从步骤 1 的 DC 测试下限电流 设置指令：[:SOURce:]SAFety:STEP1:SUB1:DC:LIMit:LOW OFF 查询指令：[:SOURce:]SAFety:STEP1:SUB1:DC:LIMit:LOW? 返回值： OFF [:SOURce]:SAFety:STEP<n>[:MAIN]:DC:TIME:RAMP 设置/查询步骤 n 的 DC 测试上升时间值 [:SOURce]:SAFety:STEP<n>:SUB<s>:DC:TIME:RAMP 设置/查询步骤 n 的从步骤 s 的 DC 测试上升时间值 --格式： 设置格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:DC:TIME:RAMP <value> [:SOURce]:SAFety:STEP<n>:SUB<s>:DC:TIME:RAMP <value> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:DC:TIME:RAMP? [:SOURce]:SAFety:STEP<n>:SUB<s>:DC:TIME:RAMP? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据<...
  • Page 87 第 7 章接口与通讯 --格式： 设置格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:DC:TIME:DWELl <value> [:SOURce]:SAFety:STEP<n>:SUB<s>:DC:TIME:DWELl <value> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:DC:TIME:DWELl? [:SOURce]:SAFety:STEP<n>:SUB<s>:DC:TIME:DWELl? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据<value>： 数据类型：浮点型/字符型 数据范围：0.1~999.9/OFF --范例 1： 设置步骤 1 的 DC 测试上升时间值为：5s 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:DC:TIME:DWELl 5 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:DC:TIME:DWELl? 返回值： +5.000000E+00 --范例 2： 关闭步骤 1 的 DC 测试上升时间 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:DC:TIME:DWELl OFF 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:DC:TIME:DWELl? 返回值： OFF --范例...
  • Page 88 第 7 章接口与通讯 数据范围：0.1~999.9/CONTinue --范例 1： 设置步骤 1 的 DC 测试时间值为：5s 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:DC:TIME[:TEST] 5 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:DC:TIME[:TEST]? 返回值： +5.000000E+00 --范例 2： 设置步骤 1 的 DC 测试为持续测试 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:DC:TIME[:TEST] CONTinue 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:DC:TIME[:TEST]? 返回值： CONT --范例 3： 设置步骤 1 的从步骤 1 的 DC 测试时间值为：3s 设置指令：[:SOURce]:SAFety:STEP1:SUB1:DC:TIME[:TEST] 3 查询指令：[:SOURce]:SAFety:STEP1:SUB1:DC:TIME[:TEST]? 返回值：...
  • Page 89 第 7 章接口与通讯 返回值： OFF --范例 3： 设置步骤 1 的从步骤 1 的 DC 测试下降时间值为：5s 设置指令：[:SOURce]:SAFety:STEP1:SUB1:DC:TIME:FALL 5 查询指令：[:SOURce]:SAFety:STEP1:SUB1:DC:TIME:FALL? 返回值： +5.000000E+00 --范例 4： 关闭步骤 1 的从步骤 1 的 DC 测试下降时间 设置指令：[:SOURce]:SAFety:STEP1:SUB1:DC:TIME:FALL OFF 查询指令：[:SOURce]:SAFety:STEP1:SUB1:DC:TIME:FALL? 返回值： OFF 7.3.3.4.3 IR 绝缘电阻模式相关设置 [:SOURce]:SAFety:STEP<n>[:MAIN]:IR:CHANnel:HIGH 设置/查询步骤 n 的测试高端通道 [:SOURce]:SAFety:STEP<n>:SUB<s>:IR:CHANnel:HIGH 设置/查询步骤...
  • Page 90 第 7 章接口与通讯 设置/查询步骤 n 的从步骤 s 的测试低端通道 --格式： 设置格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:IR:CHANnel:LOW <N> [:SOURce]:SAFety:STEP<n>:SUB<s>:IR:CHANnel:LOW <N> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:IR:CHANnel:LOW? [:SOURce]:SAFety:STEP<n>:SUB<s>:IR:CHANnel:LOW? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据<N>： 数据类型：整型 数据范围：1~8 (多个数据用“,”隔开) --范例 1： 设置步骤 1 的测试低端通道为：5,6 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:IR:CHANnel:LOW 5,6 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:IR:CHANnel:LOW? 返回值： 5,6 --范例 2： 设置步骤 1 的从步骤 1 的测试低端通道为：7,8 设置指令：[:SOURce]:SAFety:STEP1:SUB1:IR:CHANnel:LOW 7,8 查询指令：[:SOURce]:SAFety:STEP1:SUB1:IR:CHANnel:LOW? 返回值：...
  • Page 91 第 7 章接口与通讯 查询指令：[:SOURce]:SAFety:STEP1:SUB1:IR:CHANnel:NONE? 返回值： 3,4 [:SOURce]:SAFety:STEP<n>[:MAIN]:IR:CORRection[:CURRent]:OPEN[:RANGe][: BEST] 设置/查询步骤 n 的 IR 测试用户校准最小开路值 [:SOURce]:SAFety:STEP<n>:SUB<s>:IR:CORRection[:CURRent]:OPEN[:RANGe] [:BEST]设置/查询步骤 n 的从步骤 s 的 IR 测试用户校准最小开路值 --格式： 设置格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:IR:CORRection[:CURRent]:OPEN[:RANGe] [:BEST] <value> [:SOURce]:SAFety:STEP<n>:SUB<s>:IR:CORRection[:CURRent]:OPEN[:RANGe] [:BEST] <value> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:IR:CORRection[:CURRent]:OPEN[:RANGe] [:BEST]? [:SOURce]:SAFety:STEP<n>:SUB<s>:IR:CORRection[:CURRent]:OPEN[:RANGe] [:BEST]? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据<value>： 数据类型：浮点型 数据范围：0~0.02/0.01(TH9520A) --范例 1： 设置步骤...
  • Page 92 第 7 章接口与通讯 设置格式： [:SOURce]:SAFety:STEP<n>[:MAIN]:IR:CORRection[:CURRent]:OPEN[:RANGe]: ALL <value1>,<value2>,<value3>,<value4>,<value5>,<value6> [:SOURce]:SAFety:STEP<n>:SUB<s>:IR:CORRection[:CURRent]:OPEN[:RANGe] :ALL <value1>,<value2>,<value3>,<value4>,<value5>,<value6> 查询格式： [:SOURce]:SAFety:STEP<n>[:MAIN]:IR:CORRection[:CURRent]:OPEN[:RANGe]: ALL? [:SOURce]:SAFety:STEP<n>:SUB<s>:IR:CORRection[:CURRent]:OPEN[:RANGe] :ALL? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据<value1>,<value2>,<value3>,<value4>,<value5>,<value6>： 数据类型：浮点型 数据范围：0~0.02/0.01(TH9520) --范例 1： 设置步骤 1 的 IR 测试用户校准六个量程开路值分别为： 0.01mA,0.02mA,0.03mA,0.04mA,0.05mA,0.06mA 设置指令： [:SOURce]:SAFety:STEP1[:MAIN]:IR:CORRection[:CURRent]:OPEN[:RANGe]: ALL 0.00001,0.00002,0.00003, 0.00004,0.00005,0.00006 查询指令： [:SOURce]:SAFety:STEP1[:MAIN]:IR:CORRection[:CURRent]:OPEN[:RANGe]: ALL? 返回值： +1.000000E-05, +2.000000E-05, +3.000000E-05, +4.000000E-05, +5.000000E-05, +6.000000E-05 --范例...
  • Page 93 第 7 章接口与通讯 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:IR[:LEVel]? [:SOURce]:SAFety:STEP<n>:SUB<s>:IR[:LEVel]? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据< value >： 数据类型：浮点型 数据范围：50~1000 --范例 1： 设置步骤 1 的 IR 测试电压为：1000V 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:IR[:LEVel] 1000 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:IR[:LEVel]? 返回值： +1.000000E+03 --范例 2： 设置步骤 1 的从步骤 1 的 IR 测试电压为：500V 设置指令：[:SOURce]:SAFety:STEP1:SUB:IR[:LEVel] 500 查询指令：[:SOURce]:SAFety:STEP1:SUB:IR[:LEVel]? 返回值： +5.000000E+02 [:SOURce]:SAFety:STEP<n>[:MAIN]:IR:LIMit:HIGH 设置/查询步骤...
  • Page 94 第 7 章接口与通讯 设置指令：[:SOURce]:SAFety:STEP1:SUB1:IR:LIMit:HIGH 2.0e+9 查询指令：[:SOURce]:SAFety:STEP1:SUB1:IR:LIMit:HIGH? 返回值： +2.000000E+09 --范例 4： 关闭步骤 1 的从步骤 1 的 IR 测试上限 设置指令：[:SOURce]:SAFety:STEP1:SUB1:IR:LIMit:HIGH OFF 查询指令：[:SOURce]:SAFety:STEP1:SUB1:IR:LIMit:HIGH? 返回值： OFF [:SOURce]:SAFety:STEP<n>[:MAIN]:IR:LIMit[:LOW] 设置/查询步骤 n 的 IR 下限值 [:SOURce]:SAFety:STEP<n>:SUB<s>:IR:LIMit[:LOW] 设置/查询步骤 n 的从步骤 s 的 IR 下限值 --格式： 设置格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:IR:LIMit[:LOW] <value> [:SOURce]:SAFety:STEP<n>:SUB<s>:IR:LIMit[:LOW] <value> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:IR:LIMit[:LOW]? [:SOURce]:SAFety:STEP<n>:SUB<s>:IR:LIMit[:LOW]? --数据<n><s>：...
  • Page 95 第 7 章接口与通讯 数据类型：整型 数据范围：1~32 --数据< value >： 数据类型：浮点型/字符型 数据范围：0.1~999.9/OFF --范例 1： 设置步骤 1 的 IR 测试上升时间值为：5s 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:IR:TIME:RAMP 5 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:IR:TIME:RAMP? 返回值： +5.000000E+00 --范例 2： 关闭步骤 1 的 IR 测试上升时间 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:IR:TIME:RAMP OFF 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:IR:TIME:RAMP? 返回值： OFF --范例 3： 设置步骤 1 的从步骤 1 的 IR 测试上升时间值为：6s 设置指令：[:SOURce]:SAFety:STEP1:SUB1:IR:TIME:RAMP 6 查询指令：[:SOURce]:SAFety:STEP1:SUB1:IR:TIME:RAMP? 返回值：...
  • Page 96 第 7 章接口与通讯 --范例 2： 关闭步骤 1 的 IR 测试等待时间 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:IR:TIME:DWELl OFF 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:IR:TIME:DWELl? 返回值： OFF --范例 3： 设置步骤 1 的从步骤 1 的 IR 测试等待时间值为：6s 设置指令：[:SOURce]:SAFety:STEP1:SUB1:IR:TIME:DWELl 6 查询指令：[:SOURce]:SAFety:STEP1:SUB1:IR:TIME:DWELl? 返回值： +6.000000E+00 --范例 4： 关闭步骤 1 的从步骤 1 的 IR 测试等待时间 设置指令：[:SOURce]:SAFety:STEP1:SUB1:IR:TIME:DWELl OFF 查询指令：[:SOURce]:SAFety:STEP1:SUB1:IR:TIME:DWELl? 返回值：...
  • Page 97 第 7 章接口与通讯 --范例 4： 设置步骤 1 的从步骤 1 的 IR 测试为持续测试 设置指令：[:SOURce]:SAFety:STEP1:SUB1:IR:TIME[:TEST] CONTinue 查询指令：[:SOURce]:SAFety:STEP1:SUB1:IR:TIME[:TEST]? 返回值： CONT [:SOURce]:SAFety:STEP<n>[:MAIN]:IR:TIME:FALL 设置/查询步骤 n 的 IR 测试下降时间值 [:SOURce]:SAFety:STEP<n>:SUB<s>:IR:TIME:FALL 设置/查询步骤 n 的 IR 测试下降时间值 --格式： 设置格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:IR:TIME:FALL <value> [:SOURce]:SAFety:STEP<n>:SUB<s>:IR:TIME:FALL <value> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:IR:TIME:FALL? [:SOURce]:SAFety:STEP<n>:SUB<s>:IR:TIME:FALL? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据< value >： 数据类型：浮点型/字符型...
  • Page 98 第 7 章接口与通讯 设置/查询步骤 n 的从步骤 s 的 IR 测试大于设定值电流的量程 --格式： 设置格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:IR:RANGe:UPPer <value> [:SOURce]:SAFety:STEP<n>:SUB<s>:IR:RANGe:UPPer <value> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:IR:RANGe:UPPer? [:SOURce]:SAFety:STEP<n>:SUB<s>:IR:RANGe:UPPer? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据< value >： 数据类型：浮点型 数据范围：0 ~2.0e-2 --范例 1： 设置步骤 1 的 IR 测试量程电流大于：5mA 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:IR:RANGe:UPPer 0.005 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:IR:RANGe:UPPer? 返回值： +2.000000E-02 --范例 2： 设置步骤...
  • Page 99 第 7 章接口与通讯 查询指令：[:SOURce]:SAFety:STEP1:SUB1:IR:RANGe:LOWer? 返回值： +5.000000E-04 [:SOURce]:SAFety:STEP<n>[:MAIN]:IR:RANGe:AUTO 设置/查询步骤 n 的 IR 测试自动量程开关 [:SOURce]:SAFety:STEP<n>:SUB<s>:IR:RANGe:AUTO 设置/查询步骤 n 的从步骤 s 的 IR 测试自动量程开关 --格式： 设置格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:IR:RANGe:AUTO <value> [:SOURce]:SAFety:STEP<n>:SUB<s>:IR:RANGe:AUTO <value> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:IR:RANGe:AUTO? [:SOURce]:SAFety:STEP<n>:SUB<s>:IR:RANGe:AUTO? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据< value >： 数据类型：整型/字符型 数据范围：0,1/ON,OFF --范例 1： 设置步骤 1 的 IR 测试量程为：自动 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:IR:RANGe:AUTO 1/ON 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:IR:RANGe:AUTO? 返回值：...
  • Page 100 第 7 章接口与通讯 返回值： 1,2 --范例 2： 设置步骤 1 的从步骤 1 的测试高端通道为：3,4 设置指令：[:SOURce]:SAFety:STEP1:SUB1:DCR:CHANnel:HIGH 3,4 查询指令：[:SOURce]:SAFety:STEP1:SUB1:DCR:CHANnel:HIGH? 返回值： 3,4 [:SOURce]:SAFety:STEP<n>[:MAIN]:DCR:CHANnel:LOW 设置/查询步骤 n 的测试低端通道 [:SOURce]:SAFety:STEP<n>:SUB<s>:DCR:CHANnel:LOW 设置/查询步骤 n 的从步骤 s 的测试低端通道 --格式： 设置格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:DCR:CHANnel:LOW <N> [:SOURce]:SAFety:STEP<n>:SUB<s>:DCR:CHANnel:LOW <N> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:DCR:CHANnel:LOW? [:SOURce]:SAFety:STEP<n>:SUB<s>:DCR:CHANnel:LOW? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据<N>： 数据类型：整型 数据范围：1~8 (多个数据用“,”隔开) --范例...
  • Page 101 第 7 章接口与通讯 --数据<N>： 数据类型：整型 数据范围：1~8 (多个数据用“,”隔开) --范例 1： 设置步骤 1 的测试关闭通道为：1,2 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:DCR:CHANnel:NONE 1,2 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:DCR:CHANnel:NONE? 返回值： 1,2 --范例 2： 设置步骤 1 的从步骤 1 的测试关闭通道为：3,4 设置指令：[:SOURce]:SAFety:STEP1:SUB1:DCR:CHANnel:NONE 3,4 查询指令：[:SOURce]:SAFety:STEP1:SUB1:DCR:CHANnel:NONE? 返回值： 3,4 [:SOURce]:SAFety:STEP<n>[:MAIN]:DCR:CORRection[:RESistance]:SHORt[:RAN Ge][:BEST] 设置/查询步骤 n 的 DCR 测试用户校准最小短路值 [:SOURce]:SAFety:STEP<n>:SUB<s>:DCR:CORRection[:RESistance]:SHORt[:RA NGe][:BEST] 设置/查询步骤 n 的从步骤 s 的 DCR 测试用户校准最小短路值 --格式：...
  • Page 102 第 7 章接口与通讯 返回值： +2.000000E-02 [:SOURce]:SAFety:STEP<n>[:MAIN]:DCR:CORRection[:RESistance]:SHORt[:RAN Ge]:ALL 设置/查询步骤 n 的 DCR 测试所有量程用户校准短路值 [:SOURce]:SAFety:STEP<n>:SUB<s>:DCR:CORRection[:RESistance]:SHORt[:RA NGe]:ALL 设置/查询步骤 n 的从步骤 s 的 DCR 测试所有量程用户校准短路值 --格式： 设置格式： [:SOURce]:SAFety:STEP<n>[:MAIN]:DCR:CORRection[:RESistance]:SHORt[:RAN Ge]:ALL <value1>,<value2>,<value3>,<value4>,<value5>,<value6>,<value7>, <value8> [:SOURce]:SAFety:STEP<n>:SUB<s>:DCR:CORRection[:RESistance]:SHORt[:RA NGe]:ALL<value1>,<value2>,<value3>,<value4>,<value5>,<value6>,<value7>, <value8> 查询格式： [:SOURce]:SAFety:STEP<n>[:MAIN]:DCR:CORRection[:RESistance]:SHORt[:RAN Ge]:ALL? [:SOURce]:SAFety:STEP<n>:SUB<s>:DCR:CORRection[:RESistance]:SHORt[:RA NGe]:ALL? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据<value1>,<value2>,<value3>,<value4>,<value5>,<value6>,<value7>,<value8>： 数据类型：浮点型 数据范围：0~500kΩ...
  • Page 103 第 7 章接口与通讯 [:SOURce]:SAFety:STEP1:SUB1:DCR:CORRection[:RESistance]:SHORt[:RAN Ge]:ALL? 返回值： +2.000000E-02,+2.000000E- 01,+2.000000E+00,+2.000000E+01,+2.000000E+02,+2.000000E+03,+2.000000E +04,+2.000000E+05 [:SOURce:]SAFety:STEP<n>[:MAIN]:DCR:LIMit[:HIGH] 设置/查询步骤 n 的直流电阻上限值 [:SOURce:]SAFety:STEP<n>:SUB<s>:DCR:LIMit[:HIGH] 设置/查询步骤 n 的从步骤 s 的直流电阻上限值 --格式： 设置格式：[:SOURce:]SAFety:STEP<n>[:MAIN]:DCR:LIMit[:HIGH] <value> [:SOURce:]SAFety:STEP<n>:SUB<s>:DCR:LIMit[:HIGH] <value> 查询格式：[:SOURce:]SAFety:STEP<n>[:MAIN]:DCR:LIMit[:HIGH]? [:SOURce:]SAFety:STEP<n>:SUB<s>:DCR:LIMit[:HIGH]? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据<value>： 数据类型：浮点型 数据范围：200mΩ~1200kΩ --范例 1： 设置步骤 1 的直流电阻上限值为：10Ω 设置指令：[:SOURce:]SAFety:STEP1[:MAIN]:DCR:LIMit[:HIGH] 10 查询指令：[:SOURce:]SAFety:STEP1[:MAIN]:DCR:LIMit[:HIGH]? 返回值：...
  • Page 104 第 7 章接口与通讯 数据类型：浮点型 数据范围：1mΩ~上限值 --范例 1： 设置步骤 1 的直流电阻下限值为：1mΩ 设置指令：[:SOURce:]SAFety:STEP1[:MAIN]:DCR:LIMit:LOW 0.001 查询指令：[:SOURce:]SAFety:STEP1[:MAIN]:DCR:LIMit:LOW? 返回值： +1.000000E-03 --范例 2： 设置步骤 1 的从步骤 1 的直流电阻下限值为：2mΩ 设置指令：[:SOURce:]SAFety:STEP1:SUB1:DCR:LIMit:LOW 0.002 查询指令：[:SOURce:]SAFety:STEP1:SUB1:DCR:LIMit:LOW? 返回值： +2.000000E-03 [:SOURce]:SAFety:STEP<n>[:MAIN]:DCR:RANGe:UPPer 设置/查询步骤 n 的 DCR 测试大于设定值电阻的量程 [:SOURce]:SAFety:STEP<n>:SUB<s>:DCR:RANGe:UPPer 设置/查询步骤 n 的从步骤 s 的 DCR 测试大于设定值电阻的量程 --格式：...
  • Page 105 第 7 章接口与通讯 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:DCR:RANGe:LOWer? [:SOURce]:SAFety:STEP<n>:SUB<s>:DCR:RANGe:LOWer? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据< value >： 数据类型：浮点型 数据范围：0 ~1200kΩ --范例 1： 设置步骤 1 的 DCR 测试量程电阻小于：1Ω 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:DCR:RANGe:LOWer 1 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:DCR:RANGe:LOWer? 返回值： +1.000000E-01 --范例 2： 设置步骤 1 的从步骤 1 的 DCR 测试量程电阻小于：10Ω 设置指令：[:SOURce]:SAFety:STEP1:SUB1:DCR:RANGe:LOWer 10 查询指令：[:SOURce]:SAFety:STEP1:SUB1:DCR:RANGe:LOWer? 返回值： +1.000000E+00 [:SOURce]:SAFety:STEP<n>[:MAIN]:DCR:RANGe:AUTO 设置/查询步骤...
  • Page 106 第 7 章接口与通讯 [:SOURce]:SAFety:STEP<n>:SUB<s>:DCR:TIME:DWELl <value> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:DCR:TIME:DWELl? [:SOURce]:SAFety:STEP<n>:SUB<s>:DCR:TIME:DWELl? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据<value>： 数据类型：浮点型/字符型 数据范围：0.1~999.9/OFF --范例 1： 设置步骤 1 的 DCR 测试等待时间值为：5s 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:DCR:TIME:DWELl 5 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:DCR:TIME:DWELl? 返回值： +5.000000E+00 --范例 2： 关闭步骤 1 的 DCR 测试等待时间 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:DCR:TIME:DWELl OFF 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:DCR:TIME:DWELl? 返回值： OFF --范例 3： 设置步骤 1 的从步骤 1 的 DCR 测试等待时间值为：6s 设置指令：[:SOURce]:SAFety:STEP1:SUB1:DCR:TIME:DWELl 6 查询指令：[:SOURce]:SAFety:STEP1:SUB1:DCR:TIME:DWELl? 返回值：...
  • Page 107 第 7 章接口与通讯 设置步骤 1 的 DCR 测试时间值为：5s 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:DCR:TIME[:TEST] 5 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:DCR:TIME[:TEST]? 返回值： +5.000000E+00 --范例 2： 设置步骤 1 的 DCR 测试为持续测试 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:DCR:TIME[:TEST] CONTinue 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:DCR:TIME[:TEST]? 返回值： CONT --范例 3： 设置步骤 1 的从步骤 1 的 DCR 测试时间值为：3s 设置指令：[:SOURce]:SAFety:STEP1:SUB1:DCR:TIME[:TEST] 3 查询指令：[:SOURce]:SAFety:STEP1:SUB1:DCR:TIME[:TEST]? 返回值： +3.000000E+00 --范例 4： 设置步骤...
  • Page 108 第 7 章接口与通讯 查询指令：[:SOURce]:SAFety:STEP1:SUB1:OSC:CHANnel:HIGH? 返回值： 3,4 [:SOURce]:SAFety:STEP<n>[:MAIN]:OSC:CHANnel:LOW 设置/查询步骤 n 的测试低端通道 [:SOURce]:SAFety:STEP<n>:SUB<s>:OSC:CHANnel:LOW 设置/查询步骤 n 的从步骤 s 的测试低端通道 --格式： 设置格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:OSC:CHANnel:LOW <N> [:SOURce]:SAFety:STEP<n>:SUB<s>:OSC:CHANnel:LOW <N> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:OSC:CHANnel:LOW? [:SOURce]:SAFety:STEP<n>:SUB<s>:OSC:CHANnel:LOW? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据<N>： 数据类型：整型 数据范围：1~8 (多个数据用“,”隔开) --范例 1： 设置步骤 1 的测试低端通道为：5,6 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:OSC:CHANnel:LOW 5,6 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:OSC:CHANnel:LOW? 返回值： 5,6 --范例...
  • Page 109 第 7 章接口与通讯 设置步骤 1 的测试关闭通道为：1,2 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:OSC:CHANnel:NONE 1,2 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:OSC:CHANnel:NONE? 返回值： 1,2 --范例 2： 设置步骤 1 的从步骤 1 的测试关闭通道为：3,4 设置指令：[:SOURce]:SAFety:STEP1:SUB1:OSC:CHANnel:NONE 3,4 查询指令：[:SOURce]:SAFety:STEP1:SUB1:OSC:CHANnel:NONE? 返回值： 3,4 [:SOURce]:SAFety:STEP<n>[:MAIN]:OSC:CORRection[:CAPacitance]:OPEN[:RAN Ge][:BEST] 设置/查询步骤 n 的 OSC 测试用户校准最小开路电容值 [:SOURce]:SAFety:STEP<n>:SUB<s>:OSC:CORRection[:CAPacitance]:OPEN[:RA NGe][:BEST]设置/查询步骤 n 的从步骤 s 的 OSC 测试用户校准最小开路电容值 --格式： 设置格式： [:SOURce]:SAFety:STEP<n>[:MAIN]:OSC:CORRection[:CAPacitance]:OPEN[:RANGe] [:BEST] <value>...
  • Page 110 第 7 章接口与通讯 [:BEST]? 返回值： +2.000000E-10 [:SOURce]:SAFety:STEP<n>[:MAIN]:OSC:CORRection[:CAPacitance]:OPEN[:RAN Ge]:ALL 设 置 / 查 询 步 骤 n 的 OSC 测 试 所 有 量 程 用 户 校 准 开 路 电 容 值 [:SOURce]:SAFety:STEP<n>:SUB<s>:OSC:CORRection[:CAPacitance]:OPEN[:RA NGe]:ALL 设置/查询步骤 n 的从步骤 s 的 OSC 测试所有量程用户校准开路电容值 --格式：...
  • Page 111 第 7 章接口与通讯 [:SOURce]:SAFety:STEP<n>:SUB<s>:OSC:CORRection[:CAPacitance]:SAMPle 设置/查询步骤 n 的从步骤 s 的 OSC 测试所用量程与标准电容值 --格式： 设置格式： [:SOURce]:SAFety:STEP<n>[:MAIN]:OSC:CORRection[:CAPacitance]:SAMPle <range>,<value> [:SOURce]:SAFety:STEP<n>:SUB<s>:OSC:CORRection[:CAPacitance]:SAMPle <range>,<number > 查询格式： [:SOURce]:SAFety:STEP<n>[:MAIN]:OSC:CORRection[:CAPacitance]:SAMPle? [:SOURce]:SAFety:STEP<n>:SUB<s>:OSC:CORRection[:CAPacitance]:SAMPle? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据<range>： 数据类型：整型 数据范围：1~4 --数据< value >： 数据类型：浮点型/字符型 数据范围：0~40nF/GET --范例 1： 设置步骤 1 的 OSC 测试所用量程与标准电容值为：2 量程,1nF 设置指令：...
  • Page 112 第 7 章接口与通讯 设置格式： [:SOURce]: SAFety: STEP<n>[:MAIN]:OSC:LIMit[:OPEN] <value> [:SOURce]: SAFety: STEP<n>:SUB<s>:OSC:LIMit[:OPEN] <value> 查询格式： [:SOURce]: SAFety: STEP<n>[:MAIN]:OSC:LIMit[:OPEN]? [:SOURce]: SAFety: STEP<n>:SUB<s>:OSC:LIMit[:OPEN]? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据<value>： 数据类型：浮点型 数据范围：0~1.0 --范例 1： 设置步骤 1 的 OSC 测试开路判断百分比为：10% 设置指令： [:SOURce]:SAFety:STEP1[:MAIN]:OSC:LIMit[:OPEN] 0.1 查询指令： [:SOURce]:SAFety:STEP1[:MAIN]:OSC:LIMit[:OPEN]? 返回值： +1.000000E-01 --范例 2： 设置步骤...
  • Page 113 第 7 章接口与通讯 设置指令： [:SOURce]:SAFety:STEP1[:MAIN]:OSC:LIMit:SHORt 1.5 查询指令： [:SOURce]:SAFety:STEP1[:MAIN]:OSC:LIMit:SHORt? 返回值： +1.500000E+00 --范例 2： 关闭步骤 1 的 OSC 测试短路判断。 设置指令： [:SOURce]: SAFety: STEP1[:MAIN]:OSC:LIMit:SHORt OFF 查询指令： [:SOURce]:SAFety:STEP1[:MAIN]:OSC:LIMit:SHORt? 返回值： OFF --范例 3： 设置步骤 1 的从步骤 1 的 OSC 测试短路判断百分比为：200% 设置指令： [:SOURce]:SAFety:STEP1:SUB1:OSC:LIMit:SHORt 2.0 查询指令： [:SOURce]:SAFety:STEP1:SUB1:OSC:LIMit:SHORt? 返回值：...
  • Page 114 第 7 章接口与通讯 设置步骤 1 的测试高端通道为：1,2 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:IWT:CHANnel:HIGH 1,2 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:IWT:CHANnel:HIGH? 返回值： 1,2 --范例 2： 设置步骤 1 的从步骤 1 的测试高端通道为：3,4 设置指令：[:SOURce]:SAFety:STEP1:SUB1:IWT:CHANnel:HIGH 3,4 查询指令：[:SOURce]:SAFety:STEP1:SUB1:IWT:CHANnel:HIGH? 返回值： 3,4 [:SOURce]:SAFety:STEP<n>[:MAIN]:IWT:CHANnel:LOW 设置/查询步骤 n 的测试低端通道 [:SOURce]:SAFety:STEP<n>:SUB<s>:IWT:CHANnel:LOW 设置/查询步骤 n 的从步骤 s 的测试低端通道 --格式： 设置格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:IWT:CHANnel:LOW <N> [:SOURce]:SAFety:STEP<n>:SUB<s>:IWT:CHANnel:LOW <N> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:IWT:CHANnel:LOW? [:SOURce]:SAFety:STEP<n>:SUB<s>:IWT:CHANnel:LOW? --数据<n><s>：...
  • Page 115 第 7 章接口与通讯 数据类型：整型 数据范围：1~32 --数据<N>： 数据类型：整型 数据范围：1~8 (多个数据用“,”隔开) --范例 1： 设置步骤 1 的测试关闭通道为：1,2 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:IWT:CHANnel:NONE 1,2 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:IWT:CHANnel:NONE? 返回值： 1,2 --范例 2： 设置步骤 1 的从步骤 1 的测试关闭通道为：3,4 设置指令：[:SOURce]:SAFety:STEP1:SUB1:IWT:CHANnel:NONE 3,4 查询指令：[:SOURce]:SAFety:STEP1:SUB1:IWT:CHANnel:NONE? 返回值： 3,4 [:SOURce]:SAFety:STEP<n>[:MAIN]:IWT:LEVel 设置/查询步骤 n 的 IWT 测试电压值 [:SOURce]:SAFety:STEP<n>:SUB<s>:IWT:LEVel 设置/查询步骤 n 的从步骤 s 的 IWT 测试电压值 --格式：...
  • Page 116 第 7 章接口与通讯 设置/查询步骤 n 的从步骤 s 的 IWT 测试采样率 --格式： 设置格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:IWT:WIDTh <value> [:SOURce]:SAFety:STEP<n>:SUB<s>:IWT:WIDTh <value> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:IWT:WIDTh? [:SOURce]:SAFety:STEP<n>:SUB<s>:IWT:WIDTh? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据< value >： 数据类型：浮点型 数据范围：1.56e+6 ~ 2e+8 --范例 1： 设置步骤 1 的 IWT 测试采样率为：1.56MSa/s 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:IWT:WIDTh 1.56e+6 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:IWT:WIDTh? 返回值： +1.560000E+06 --范例 2： 设置步骤...
  • Page 117 第 7 章接口与通讯 --范例 2： 设置步骤 1 的从步骤 1 的 IWT 测试脉冲次数为 8，消磁脉冲次数为 4 设置指令：[:SOURce]:SAFety:STEP1:SUB1:IWT:PULSe 8.4 查询指令：[:SOURce]:SAFety:STEP1:SUB1:IWT:PULSe? 返回值： 8.4 [:SOURce]:SAFety:STEP<n>[:MAIN]:IWT:AREA:SCOPe:BEGin 设置/查询步骤 n 的 IWT 测试面积比较起点值 [:SOURce]:SAFety:STEP<n>:SUB<s>:IWT:AREA:SCOPe:BEGin 设置/查询步骤 n 的从步骤 s 的 IWT 测试面积比较起点值 --格式： 设置格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:IWT:AREA:SCOPe:BEGin <value> [:SOURce]:SAFety:STEP<n>:SUB<s>:IWT:AREA:SCOPe:BEGin <value> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:IWT:AREA:SCOPe:BEGin? [:SOURce]:SAFety:STEP<n>:SUB<s>:IWT:AREA:SCOPe:BEGin? --数据<n><s>：...
  • Page 118 第 7 章接口与通讯 数据范围：起点值~12000 --范例 1： 设置步骤 1 的 IWT 测试面积比较终点值为：8000 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:IWT:AREA:SCOPe:END 8000 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:IWT:AREA:SCOPe:END? 返回值： 8000 --范例 2： 设置步骤 1 的从步骤 1 的 IWT 测试面积比较终点值为：10000 设置指令：[:SOURce]:SAFety:STEP1:SUB1:IWT:AREA:SCOPe:END 10000 查询指令：[:SOURce]:SAFety:STEP1:SUB1:IWT:AREA:SCOPe:END? 返回值： 10000 [:SOURce]:SAFety:STEP<n>[:MAIN]:IWT:AREA:LIMit:STATus 设置/查询步骤 n 的 IWT 测试面积比较开关 [:SOURce]:SAFety:STEP<n>:SUB<s>:IWT:AREA:LIMit:STATus 设置/查询步骤 n 的从步骤 s 的 IWT 测试面积比较开关 --格式：...
  • Page 119 第 7 章接口与通讯 [:SOURce]:SAFety:STEP<n>:SUB<s>:IWT:AREA:LIMit? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据< value >： 数据类型：浮点型 数据范围：0.1~99.9 --范例 1： 设置步骤 1 的 IWT 测试面积比较差值为：20% 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:IWT:AREA:LIMit 20 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:IWT:AREA:LIMit? 返回值： +2.000000E+01 --范例 2： 设置步骤 1 的从步骤 1 的 IWT 测试面积比较差值为：15.5% 设置指令：[:SOURce]:SAFety:STEP1:SUB1:IWT:AREA:LIMit 15.5 查询指令：[:SOURce]:SAFety:STEP1:SUB1:IWT:AREA:LIMit? 返回值： +1.550000E+01 [:SOURce]:SAFety:STEP<n>[:MAIN]:IWT:DARea:SCOPe:BEGin 设置/查询步骤 n 的 IWT 测试面积差比较起点值 [:SOURce]:SAFety:STEP<n>:SUB<s>:IWT:DARea:SCOPe:BEGin 设置/查询步骤...
  • Page 120 第 7 章接口与通讯 [:SOURce]:SAFety:STEP<n>:SUB<s>:IWT:DARea:SCOPe:END 设置/查询步骤 n 的从步骤 s 的 IWT 测试面积差比较终点值 --格式： 设置格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:IWT:DARea:SCOPe:END <value> [:SOURce]:SAFety:STEP<n>:SUB<s>:IWT:DARea:SCOPe:END <value> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:IWT:DARea:SCOPe:END? [:SOURce]:SAFety:STEP<n>:SUB<s>:IWT:DARea:SCOPe:END? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据< value >： 数据类型：整型 数据范围：起点值~12000 --范例 1： 设置步骤 1 的 IWT 测试面积差比较终点值为：8000 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:IWT:DARea:SCOPe:END 8000 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:IWT:DARea:SCOPe:END? 返回值： 8000 --范例 2： 设置步骤...
  • Page 121 第 7 章接口与通讯 设置指令：[:SOURce]:SAFety:STEP1:SUB1:IWT:DARea:LIMit:STATus OFF 查询指令：[:SOURce]:SAFety:STEP1:SUB1:IWT:DARea:LIMit:STATus? 返回值： 0 [:SOURce]:SAFety:STEP<n>[:MAIN]:IWT:DARea:LIMit 设置/查询步骤 n 的 IWT 测试面积差比较差值 [:SOURce]:SAFety:STEP<n>:SUB<s>:IWT:DARea:LIMit 设置/查询步骤 n 的从步骤 s 的 IWT 测试面积差比较差值 --格式： 设置格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:IWT:DARea:LIMit <value> [:SOURce]:SAFety:STEP<n>:SUB<s>:IWT:DARea:LIMit <value> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:IWT:DARea:LIMit? [:SOURce]:SAFety:STEP<n>:SUB<s>:IWT:DARea:LIMit? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据< value >： 数据类型：浮点型 数据范围：0.1~99.9 --范例 1： 设置步骤 1 的 IWT 测试面积差比较差值为：20% 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:IWT:DARea:LIMit 20 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:IWT:DARea:LIMit? 返回值：...
  • Page 122 第 7 章接口与通讯 设置步骤 1 的 IWT 测试电晕比较起点值为：100 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:IWT:COROna:SCOPe:BEGin 100 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:IWT:COROna:SCOPe:BEGin? 返回值： 100 --范例 2： 设置步骤 1 的从步骤 1 的 IWT 测试电晕比较起点值为：300 设置指令：[:SOURce]:SAFety:STEP1:SUB1:IWT:COROna:SCOPe:BEGin 300 查询指令：[:SOURce]:SAFety:STEP1:SUB1:IWT:COROna:SCOPe:BEGin? 返回值： 300 [:SOURce]:SAFety:STEP<n>[:MAIN]:IWT:COROna:SCOPe:END 设置/查询步骤 n 的 IWT 测试电晕比较终点值 [:SOURce]:SAFety:STEP<n>:SUB<s>:IWT:COROna:SCOPe:END 设置/查询步骤 n 的从步骤 s 的 IWT 测试电晕比较终点值 --格式：...
  • Page 123 第 7 章接口与通讯 数据类型：整型 数据范围：1~32 --数据< value >： 数据类型：整型/字符型 数据范围：1,0/ON,OFF --范例 1： 设置步骤 1 的 IWT 测试电晕比较开关为：打开 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:IWT:COROna:LIMit:STATus ON 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:IWT:COROna:LIMit:STATus? 返回值： 1 --范例 2： 设置步骤 1 的从步骤 1 的 IWT 测试电晕比较开关为：关闭 设置指令：[:SOURce]:SAFety:STEP1:SUB1:IWT:COROna:LIMit:STATus OFF 查询指令：[:SOURce]:SAFety:STEP1:SUB1:IWT:COROna:LIMit:STATus? 返回值： 0 [:SOURce]:SAFety:STEP<n>[:MAIN]:IWT:COROna:LIMit 设置/查询步骤 n 的 IWT 测试电晕比较差值 [:SOURce]:SAFety:STEP<n>:SUB<s>:IWT:COROna:LIMit 设置/查询步骤...
  • Page 124 第 7 章接口与通讯 --格式： 设置格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:IWT:PHASe:SCOPe:BEGin <value> [:SOURce]:SAFety:STEP<n>:SUB<s>:IWT:PHASe:SCOPe:BEGin <value> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:IWT:PHASe:SCOPe:BEGin? [:SOURce]:SAFety:STEP<n>:SUB<s>:IWT:PHASe:SCOPe:BEGin? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据< value >： 数据类型：整型 数据范围：2~99 --范例 1： 设置步骤 1 的 IWT 测试相位比较起点值为：20 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:IWT:PHASe:SCOPe:BEGin 20 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:IWT:PHASe:SCOPe:BEGin? 返回值： 20 --范例 2： 设置步骤 1 的从步骤 1 的 IWT 测试相位比较起点值为：30 设置指令：[:SOURce]:SAFety:STEP1:SUB1:IWT:PHASe:SCOPe:BEGin 30 查询指令：[:SOURce]:SAFety:STEP1:SUB1:IWT:PHASe:SCOPe:BEGin? 返回值：...
  • Page 125 第 7 章接口与通讯 查询指令：[:SOURce]:SAFety:STEP1:SUB1:IWT:PHASe:LIMit:STATus? 返回值： 0 [:SOURce]:SAFety:STEP<n>[:MAIN]:IWT:PHASe:LIMit 设置/查询步骤 n 的 IWT 测试相位比较差值 [:SOURce]:SAFety:STEP<n>:SUB<s>:IWT:PHASe:LIMit 设置/查询步骤 n 的从步骤 s 的 IWT 测试相位比较差值 --格式： 设置格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:IWT:PHASe:LIMit <value> [:SOURce]:SAFety:STEP<n>:SUB<s>:IWT:PHASe:LIMit <value> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:IWT:PHASe:LIMit? [:SOURce]:SAFety:STEP<n>:SUB<s>:IWT:PHASe:LIMit? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据< value >： 数据类型：浮点型 数据范围：0.1~99.9 --范例 1： 设置步骤 1 的 IWT 测试相位比较差值为：20% 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:IWT:PHASe:LIMit 20 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:IWT:PHASe:LIMit? 返回值：...
  • Page 126 第 7 章接口与通讯 --范例 2 启动步骤 1 的从步骤 1 的 IWT 测试标准波采集 [:SOURce]:SAFety:STEP1:SUB1:IWT:SWAVE:START --范例 3： 完成步骤 1 的 IWT 测试标准波采集 [:SOURce]:SAFety:STEP1[:MAIN]:IWT:SWAVE:FINISH --范例 4 完成步骤 1 的从步骤 1 的 IWT 测试标准波采集 [:SOURce]:SAFety:STEP1:SUB1:IWT:SWAVE:FINISH --范例 5： 查询步骤 1 的 IWT 测试标准波数据 [:SOURce]:SAFety:STEP1[:MAIN]:IWT:SWAVE? --范例 6 查询步骤...
  • Page 127 第 7 章接口与通讯 [:SOURce]:SAFety:STEP<n>[:MAIN]:PA:TIME 设置/查询步骤 n 的暂停模式持续时间 [:SOURce]:SAFety:STEP<n>:SUB<s>:PA:TIME 设置/查询步骤 n 的从步骤 s 的暂停模式持续时间 --格式： 设置格式： [:SOURce]:SAFety:STEP<n>[:MAIN]:PA:TIME <value> [:SOURce]:SAFety:STEP<n>:SUB<s>:PA:TIME <value> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:PA:TIME? [:SOURce]:SAFety:STEP<n>:SUB<s>:PA:TIME? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据<value>： 数据类型：浮点型/字符型 数据范围：0.1~9999.0/TRIG --范例 1： 设置步骤 1 的暂停模式持续时间为：10s 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:PA:TIME10 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:PA:TIME? 返回值： +1.000000E+01 --范例 2： 设置步骤 1 的暂停模式持续时间为：按键 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:PA:TIME TRIG 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:PA:TIME? 返回值：...
  • Page 128 第 7 章接口与通讯 设置格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:YDELTa:CHANnel:A <N> [:SOURce]:SAFety:STEP<n>:SUB<s>:YDELTa:CHANnel:A <N> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:YDELTa:CHANnel:A? [:SOURce]:SAFety:STEP<n>:SUB<s>:YDELTa:CHANnel:A? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据<N>： 数据类型：整型 数据范围：1~8 (多个数据用“,”隔开) --范例 1： 设置步骤 1 的测试 A 通道为：1,2 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:YDELTa:CHANnel:A 1,2 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:YDELTa:CHANnel:A? 返回值： 1,2 --范例 2： 设置步骤 1 的从步骤 1 的测试 A 通道为：3,4 设置指令：[:SOURce]:SAFety:STEP1:SUB1:YDELTa:CHANnel:A 3,4 查询指令：[:SOURce]:SAFety:STEP1:SUB1:YDELTa:CHANnel:A? 返回值：...
  • Page 129 第 7 章接口与通讯 [:SOURce]:SAFety:STEP<n>[:MAIN]:YDELTa:CHANnel:C 设置/查询步骤 n 的测试 C 通道 [:SOURce]:SAFety:STEP<n>:SUB<s>:YDELTa:CHANnel:C 设置/查询步骤 n 的从步骤 s 的测试 C 通道 --格式： 设置格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:YDELTa:CHANnel:C <N> [:SOURce]:SAFety:STEP<n>:SUB<s>:YDELTa:CHANnel:C <N> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:YDELTa:CHANnel:C? [:SOURce]:SAFety:STEP<n>:SUB<s>:YDELTa:CHANnel:C? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据<N>： 数据类型：整型 数据范围：1~8 (多个数据用“,”隔开) --范例 1： 设置步骤 1 的测试 C 通道为：1,2 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:YDELTa:CHANnel:C 1,2 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:YDELTa:CHANnel:C? 返回值：...
  • Page 130 第 7 章接口与通讯 返回值： 1,2 --范例 2： 设置步骤 1 的从步骤 1 的测试关闭通道为：3,4 设置指令：[:SOURce]:SAFety:STEP1:SUB1:YDELTa:CHANnel:NONE 3,4 查询指令：[:SOURce]:SAFety:STEP1:SUB1:YDELTa:CHANnel:NONE? 返回值： 3,4 [:SOURce]:SAFety:STEP<n>[:MAIN]:YDELta:TYPE 设置/查询步骤 n 的 Y/Delta 模式 [:SOURce]:SAFety:STEP<n>:SUB<s>:YDELta:TYPE 设置/查询步骤 n 的从步骤 s 的 Y/Delta 模式 --格式： 设置格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:YDELta:TYPE <string> [:SOURce]:SAFety:STEP<n>:SUB<s>:YDELta:TYPE <string> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:YDELta:TYPE? [:SOURce]:SAFety:STEP<n>:SUB<s>:YDELta:TYPE? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据<string>：...
  • Page 131 第 7 章接口与通讯 数据类型：浮点型 数据范围：0.1~1000000 --范例 1： 设置步骤 1 的测试量程大于设定值：10Ω 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:YDELta:RANGe:UPPer 10 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:YDELTa:RANGe:UPPer? 返回值： +1.000000E+02 --范例 2： 设置步骤 1 的从步骤 1 的测试量程大于设定值：100Ω 设置指令：[:SOURce]:SAFety:STEP1:SUB1:YDELTa:RANGe:UPPer 100 查询指令：[:SOURce]:SAFety:STEP1:SUB1:YDELTa:RANGe:UPPer? 返回值： +1.000000E+03 [:SOURce]:SAFety:STEP<n>[:MAIN]:YDELta:RANGe:UPPer 设置/查询步骤 n 的小于设定值的测试量程 [:SOURce]:SAFety:STEP<n>:SUB<s>:YDELta:RANGe:LOWer 设置/查询步骤 n 的从步骤 s 的小于设定值的测试量程 --格式： 设置格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:YDELta:RANGe:LOWer <value> [:SOURce]:SAFety:STEP<n>:SUB<s>:YDELta:RANGe:LOWer <value>...
  • Page 132 第 7 章接口与通讯 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:YDELta:RANGe:AUTO? [:SOURce]:SAFety:STEP<n>:SUB<s>:YDELta:RANGe:AUTO? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据<value>： 数据类型：整型/字符型 数据范围：1,0/ON,OFF --范例 1： 设置步骤 1 的测试自动量程为:打开 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:YDELta:RANGe:AUTO ON 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:YDELTa:RANGe:AUTO? 返回值： 1 --范例 2： 设置步骤 1 的从步骤 1 的测试自动量程为:关闭 设置指令：[:SOURce]:SAFety:STEP1:SUB1:YDELTa:RANGe:AUTO OFF 查询指令：[:SOURce]:SAFety:STEP1:SUB1:YDELTa:RANGe:AUTO? 返回值： 0 [:SOURce]:SAFety:STEP<n>[:MAIN]:YDELTa:TIME[:TEST] 设置/查询步骤 n 的测试时间 [:SOURce]:SAFety:STEP<n>:SUB<s>:YDELTa:TIME[:TEST] 设置/查询步骤 n 的从步骤 s 的测试时间 --格式：...
  • Page 133 第 7 章接口与通讯 设置/查询步骤 n 的测试平衡电阻阻值 [:SOURce]:SAFety:STEP<n>:SUB<s>:YDELTa:BALance[:HIGH] 设置/查询步骤 n 的从步骤 s 的测试平衡电阻阻值 --格式： 设置格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:YDELTa:BALance[:HIGH]<value> [:SOURce]:SAFety:STEP<n>:SUB<s>:YDELTa:BALance[:HIGH] <value> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:YDELta:BALance[:HIGH]? [:SOURce]:SAFety:STEP<n>:SUB<s>:YDELta:BALance[:HIGH]? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据<value>： 数据类型：浮点型/字符型 数据范围：0.001~1200000/OFF --范例 1： 设置步骤 1 的测试平衡电阻阻值为:10Ω 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:YDELta:BALance[:HIGH] 10 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:YDELTa:BALance[:HIGH]? 返回值： +1.000000E+01 --范例 2： 设置步骤 1 的从步骤 1 的测试平衡电阻阻值为:30Ω 设置指令：[:SOURce]:SAFety:STEP1:SUB1:YDELTa:BALance[:HIGH] 30 查询指令：[:SOURce]:SAFety:STEP1:SUB1:YDELTa:BALance[:HIGH]? 返回值：...
  • Page 134 第 7 章接口与通讯 设置格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:YDELta:LIMit:RAB:HIGH <value> [:SOURce]:SAFety:STEP<n>:SUB<s>:YDELta:LIMit:RAB:HIGH <value> [:SOURce]:SAFety:STEP<n>[:MAIN]:YDELta:LIMit:RBC:HIGH <value> [:SOURce]:SAFety:STEP<n>:SUB<s>:YDELta:LIMit:RBC:HIGH <value> [:SOURce]:SAFety:STEP<n>[:MAIN]:YDELta:LIMit:RCA:HIGH <value> [:SOURce]:SAFety:STEP<n>:SUB<s>:YDELta:LIMit:RCA:HIGH <value> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:YDELta:LIMit:RAB:HIGH? [:SOURce]:SAFety:STEP<n>:SUB<s>:YDELta:LIMit:RAB:HIGH? [:SOURce]:SAFety:STEP<n>[:MAIN]:YDELta:LIMit:RBC:HIGH? [:SOURce]:SAFety:STEP<n>:SUB<s>:YDELta:LIMit:RBC:HIGH? [:SOURce]:SAFety:STEP<n>[:MAIN]:YDELta:LIMit:RCA:HIGH? [:SOURce]:SAFety:STEP<n>:SUB<s>:YDELta:LIMit:RCA:HIGH? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据<value>： 数据类型：浮点型 数据范围：1mΩ~1200kΩ --范例 1： 设置步骤 1 的 Y/Delta 模式 R1/Rab 的上限值为：10Ω 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:YDELta:LIMit:RAB:HIGH 10 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:YDELta:LIMit:RAB:HIGH? 返回值： +1.000000E+01 --范例...
  • Page 135 第 7 章接口与通讯 设置/查询步骤 n 的 Y/Delta 模式 R3/Rca 的下限值 [:SOURce]:SAFety:STEP<n>:SUB<s>:YDELta:LIMit:RCA:LOW 设置/查询步骤 n 的从步骤 s 的 Y/Delta 模式 R3/Rca 的下限值 --格式： 设置格式： [:SOURce]:SAFety:STEP<n>[:MAIN]:YDELta:LIMit:RAB:LOW <value> [:SOURce]:SAFety:STEP<n>:SUB<s>:YDELta:LIMit:RAB:LOW <value> [:SOURce]:SAFety:STEP<n>[:MAIN]:YDELta:LIMit:RBC:LOW <value> [:SOURce]:SAFety:STEP<n>:SUB<s>:YDELta:LIMit:RBC:LOW <value> [:SOURce]:SAFety:STEP<n>[:MAIN]:YDELta:LIMit:RCA:LOW <value> [:SOURce]:SAFety:STEP<n>:SUB<s>:YDELta:LIMit:RCA:LOW <value> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:YDELta:LIMit:RAB:LOW? [:SOURce]:SAFety:STEP<n>:SUB<s>:YDELta:LIMit:RAB:LOW? [:SOURce]:SAFety:STEP<n>[:MAIN]:YDELta:LIMit:RBC:LOW? [:SOURce]:SAFety:STEP<n>:SUB<s>:YDELta:LIMit:RBC:LOW? [:SOURce]:SAFety:STEP<n>[:MAIN]:YDELta:LIMit:RCA:LOW? [:SOURce]:SAFety:STEP<n>:SUB<s>:YDELta:LIMit:RCA:LOW? --数据<n><s>：...
  • Page 136 第 7 章接口与通讯 7.3.3.4.9 LCR 电感模式相关设置 [:SOURce]:SAFety:STEP<n>[:MAIN]:LCR:CHANnel[:HIGH] 设置/查询步骤 n 的测试高端通道 [:SOURce]:SAFety:STEP<n>:SUB<s>:LCR:CHANnel[:HIGH] 设置/查询步骤 n 的从步骤 s 的测试高端通道 --格式： 设置格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:LCR:CHANnel[:HIGH] <N> [:SOURce]:SAFety:STEP<n>:SUB<s>:LCR:CHANnel[:HIGH] <N> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:LCR:CHANnel[:HIGH]? [:SOURce]:SAFety:STEP<n>:SUB<s>:LCR:CHANnel[:HIGH]? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据<N>： 数据类型：整型 数据范围：1~8 (多个数据用“,”隔开) --范例 1： 设置步骤 1 的测试高端通道为：1,2 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:LCR:CHANnel[:HIGH] 1,2 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:LCR:CHANnel[:HIGH]? 返回值： 1,2 --范例...
  • Page 137 第 7 章接口与通讯 设置步骤 1 的测试低端通道为：5,6 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:LCR:CHANnel:LOW 5,6 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:LCR:CHANnel:LOW? 返回值： 5,6 --范例 2： 设置步骤 1 的从步骤 1 的测试低端通道为：7,8 设置指令：[:SOURce]:SAFety:STEP1:SUB1:LCR:CHANnel:LOW 7,8 查询指令：[:SOURce]:SAFety:STEP1:SUB1:LCR:CHANnel:LOW? 返回值： 7,8 [:SOURce]:SAFety:STEP<n>[:MAIN]:LCR:CHANnel:NONE 设置/查询步骤 n 的测试关闭通道 [:SOURce]:SAFety:STEP<n>:SUB<s>:LCR:CHANnel:NONE 设置/查询步骤 n 的从步骤 s 的测试关闭通道 --格式： 设置格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:LCR:CHANnel:NONE <N> [:SOURce]:SAFety:STEP<n>:SUB<s>:LCR:CHANnel:NONE <N> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:LCR:CHANnel:NONE? [:SOURce]:SAFety:STEP<n>:SUB<s>:LCR:CHANnel:NONE? --数据<n><s>：...
  • Page 138 第 7 章接口与通讯 [:SOURce]:SAFety:STEP<n>:SUB<s>:LCR:CORRection:[IMPedance]:SHORt[:RAN Ge][:BEST] <value1>,<value1.1> 查询格式： [:SOURce]:SAFety:STEP<n>[:MAIN]:LCR:CORRection:[IMPedance]:SHORt[:RAN Ge][:BEST]? [:SOURce]:SAFety:STEP<n>:SUB<s>:LCR:CORRection:[IMPedance]:SHORt[:RAN Ge][:BEST]? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据<value1>：实部阻抗值 数据类型：浮点型 数据范围：0~500kΩ --数据<value1.1>：虚部阻抗值 数据类型：浮点型 数据范围：0~500kΩ --范例 1： 设置步骤 1 的 LCR 测试用户校准最小短路阻抗值实部与虚部分别为：1Ω,10mΩ 设置指令： [:SOURce]:SAFety:STEP1[:MAIN]:LCR:CORRection:[IMPedance]:SHORt[:RAN Ge][:BEST] 1,0.01 查询指令： [:SOURce]:SAFety:STEP1[:MAIN]:LCR:CORRection:[IMPedance]:SHORt[:RAN Ge][:BEST]? 返回值： +1.000000E+00,+1.000000E-02 --范例 2： 设置步骤 1 的从步骤 1 的 LCR 测试用户校准最小短路阻抗值实部与虚部分别为： 2Ω,20mΩ 设置指令：...
  • Page 139 第 7 章接口与通讯 <value5>,<value5.1>,<value6>,<value6.1>,<value7>,<value7.1>,<value8>,<value8.1>, <value9>,<value9.1> [:SOURce]:SAFety:STEP<n>:SUB<s>:LCR:CORRection:[IMPedance]:SHORt[:RAN Ge]:ALL <value1>,<value1.1>,<value2>,<value2.1>,<value3>,<value3.1>,<value4>,<value4.1>, <value5>,<value5.1>,<value6>,<value6.1>,<value7>,<value7.1>,<value8>,<value8.1>, <value9>,<value9.1> 查询格式： [:SOURce]:SAFety:STEP<n>[:MAIN]:LCR:CORRection:[IMPedance]:SHORt[:RAN Ge]:ALL? [:SOURce]:SAFety:STEP<n>:SUB<s>:LCR:CORRection:[IMPedance]:SHORt[:RAN Ge]:ALL? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据<value1>….：实部阻抗值 数据类型：浮点型 数据范围：0~500kΩ --数据<value1.1>….：虚部阻抗值 数据类型：浮点型 数据范围：0~500kΩ --范例 1： 设置步骤 1 的 LCR 测试用户校准九个量程短路阻抗值实部与虚部分别为： 1Ω,10mΩ, 2Ω,20mΩ, 3Ω,30mΩ, 4Ω,40mΩ, 5Ω,50mΩ, 6Ω,60mΩ, 7Ω,70mΩ, 8Ω,80mΩ, 9Ω,90mΩ 设置指令：...
  • Page 140 第 7 章接口与通讯 Ge]:ALL 1,0.01, 2,0.02, 3,0.03, 4,0.04, 5,0.05, 6,0.06, 7,0.07, 8,0.08, 9,0.09 查询指令： [:SOURce]:SAFety:STEP1:SUB1:LCR:CORRection:[IMPedance]:SHORt[:RAN Ge]:ALL? 返回值： +1.000000E+00,+1.000000E-02,+2.000000E+00,+2.000000E- 02,+3.000000E+00,+3.000000E-02,+4.000000E+00,+4.000000E- 02,+5.000000E+00,+5.000000E-02, +6.000000E+00,+6.000000E-02,+7.000000E+00,+7.000000E- 02,+8.000000E+00,+8.000000E-02,+9.000000E+00,+9.000000E-02 [:SOURce]:SAFety:STEP<n>[:MAIN]:LCR:CORRection:[IMPedance]:OPEN[:RAN Ge][:BEST] 设置/查询步骤 n 的 LCR 测试用户校准最小开路阻抗值 [:SOURce]:SAFety:STEP<n>:SUB<s>:LCR:CORRection:[IMPedance]:OPEN[:RA NGe][:BEST] 设置/查询步骤 n 的从步骤 s 的 LCR 测试用户校准最小开路阻抗值 --格式： 设置格式： [:SOURce]:SAFety:STEP<n>[:MAIN]:LCR:CORRection:[IMPedance]:OPEN[:RAN Ge][:BEST] <value1>,<value1.1>...
  • Page 141 第 7 章接口与通讯 --范例 2： 设置步骤 1 的从步骤 1 的 LCR 测试用户校准最小开路阻抗值实部与虚部分别为： 2Ω,20mΩ 设置指令： [:SOURce]:SAFety:STEP1:SUB1:LCR:CORRection:[IMPedance]:OPEN[:RAN Ge][:BEST] 2,0.02 查询指令： [:SOURce]:SAFety:STEP1:SUB1:LCR:CORRection:[IMPedance]:OPEN[:RAN Ge][:BEST]? 返回值： +2.000000E+00,+2.000000E-02 [:SOURce]:SAFety:STEP<n>[:MAIN]:LCR:CORRection:[IMPedance]:OPEN[:RAN Ge]:ALL 设置/查询步骤 n 的 LCR 测试用户校准所有量程开路阻抗值 [:SOURce]:SAFety:STEP<n>:SUB<s>:LCR:CORRection:[IMPedance]:OPEN[:RA NGe]:ALL 设置/查询步骤 n 的从步骤 s 的 LCR 测试用户校准所有量程开路阻抗值 --格式： 设置格式： [:SOURce]:SAFety:STEP<n>[:MAIN]:LCR:CORRection:[IMPedance]:OPEN[:RAN Ge]:ALL <value1>,<value1.1>,<value2>,<value2.1>,<value3>,<value3.1>,<value4>,<value4.1>,...
  • Page 142 第 7 章接口与通讯 1Ω,10mΩ, 2Ω,20mΩ, 3Ω,30mΩ, 4Ω,40mΩ, 5Ω,50mΩ, 6Ω,60mΩ, 7Ω,70mΩ, 8Ω,80mΩ, 9Ω,90mΩ 设置指令： [:SOURce]:SAFety:STEP1[:MAIN]:LCR:CORRection:[IMPedance]:OPEN[:RAN Ge]:ALL 1,0.01, 2,0.02, 3,0.03, 4,0.04, 5,0.05, 6,0.06, 7,0.07, 8,0.08, 9,0.09 查询指令： [:SOURce]:SAFety:STEP1[:MAIN]:LCR:CORRection:[IMPedance]:OPEN[:RAN Ge]:ALL? 返回值： +1.000000E+00,+1.000000E-02,+2.000000E+00,+2.000000E- 02,+3.000000E+00,+3.000000E-02,+4.000000E+00,+4.000000E- 02,+5.000000E+00,+5.000000E-02, +6.000000E+00,+6.000000E-02,+7.000000E+00,+7.000000E- 02,+8.000000E+00,+8.000000E-02,+9.000000E+00,+9.000000E-02 --范例 2： 设置步骤 1 的从步骤 1 的 LCR 测试用户校准九个量程开路阻抗值实部与虚部分别为： 1Ω,10mΩ, 2Ω,20mΩ, 3Ω,30mΩ, 4Ω,40mΩ, 5Ω,50mΩ, 6Ω,60mΩ, 7Ω,70mΩ, 8Ω,80mΩ, 9Ω,90mΩ...
  • Page 143 第 7 章接口与通讯 数据类型：浮点型 数据范围：9.9996e-6 ~9.9996e+7 --范例 1： 设置步骤 1 的 Ls-Q 串联等效电感上限值为：10mH 设置指令：[:SOURce:]SAFety:STEP1[:MAIN]:LCR:LIMit:MAIN [:HIGH] 1.0E-2 查询指令：[:SOURce:]SAFety:STEP1[:MAIN]:LCR:LIMit:MAIN [:HIGH]? 返回值： +1.000000E-02 --范例 2： 设置步骤 1 的从步骤 1 的 Ls-Q 电阻上限值为：20mH 设置指令：[:SOURce:]SAFety:STEP1:SUB1:LCR:LIMit:MAIN[:HIGH] 2.0E-2 查询指令：[:SOURce:]SAFety:STEP1:SUB1:LCR:LIMit:MAIN[:HIGH]? 返回值： +2.000000E-02 [:SOURce:]SAFety:STEP<n>[:MAIN]:LCR:LIMit:SUB[:HIGH] 设置/查询步骤 n 的 LCR 副参数上限值 [:SOURce:]SAFety:STEP<n>:SUB<s>:LCR:LIMit:SUB[:HIGH] 设置/查询步骤...
  • Page 144 第 7 章接口与通讯 查询格式：[:SOURce:]SAFety:STEP<n>[:MAIN]:LCR:LIMit:MAIN:LOW? [:SOURce:]SAFety:STEP<n>:SUB<s>:LCR:LIMit:MAIN:LOW? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据<value>： 数据类型：浮点型/字符型 数据范围：9.9996e-6 ~9.9996e+7/OFF --范例 1： 设置步骤 1 的 Ls-Q 串联等效电感下限值为：10mH 设置指令：[:SOURce:]SAFety:STEP1[:MAIN]:LCR:LIMit:MAIN :LOW 1.0E-2 查询指令：[:SOURce:]SAFety:STEP1[:MAIN]:LCR:LIMit:MAIN :LOW? 返回值： +1.000000E-02 --范例 2： 设置步骤 1 的从步骤 1 的 Ls-Q 串联等效电感下限值为：20mH 设置指令：[:SOURce:]SAFety:STEP1:SUB1:LCR:LIMit:MAIN:LOW 2.0E-2 查询指令：[:SOURce:]SAFety:STEP1:SUB1:LCR:LIMit:MAIN:LOW? 返回值： +2.000000E-02 --范例...
  • Page 145 第 7 章接口与通讯 设置指令：[:SOURce:]SAFety:STEP1[:MAIN]:LCR:LIMit:SUB :LOW 1.0E+1 查询指令：[:SOURce:]SAFety:STEP1[:MAIN]:LCR:LIMit:SUB :LOW? 返回值： +1.000000E+01 --范例 2： 设置步骤 1 的从步骤 1 的 Ls-Q 品质因素下限值为：20 设置指令：[:SOURce:]SAFety:STEP1:SUB1:LCR:LIMit:SUB:LOW 2.0E+1 查询指令：[:SOURce:]SAFety:STEP1:SUB1:LCR:LIMit:SUB:LOW? 返回值： +2.000000E+01 --范例 3： 关闭步骤 1 的 Ls-Q 品质因素下限值判断 设置指令：[:SOURce:]SAFety:STEP1[:MAIN]:LCR:LIMit:SUB :LOW OFF 查询指令：[:SOURce:]SAFety:STEP1[:MAIN]:LCR:LIMit:SUB :LOW? 返回值： OFF --范例 4： 关闭步骤...
  • Page 146 第 7 章接口与通讯 [:SOURce]:SAFety:STEP<n>:SUB<s>:LCR:RANGe:UPPer 设置/查询步骤 n 的从步骤 s 的 LCR 测试大于设定值电阻的量程 --格式： 设置格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:LCR:RANGe:UPPer <value> [:SOURce]:SAFety:STEP<n>:SUB<s>:LCR:RANGe:UPPer <value> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:LCR:RANGe:UPPer? [:SOURce]:SAFety:STEP<n>:SUB<s>:LCR:RANGe:UPPer? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据< value >： 数据类型：浮点型 数据范围：0 ~1200kΩ --范例 1： 设置步骤 1 的 LCR 测试量程电阻大于：5mΩ 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:LCR:RANGe:UPPer 0.005 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:LCR:RANGe:UPPer? 返回值： +1.000000E-01 --范例 2： 设置步骤...
  • Page 147 第 7 章接口与通讯 设置指令：[:SOURce]:SAFety:STEP1:SUB1:LCR:RANGe:LOWer 10 查询指令：[:SOURce]:SAFety:STEP1:SUB1:LCR:RANGe:LOWer? 返回值： +1.000000E+00 [:SOURce]:SAFety:STEP<n>[:MAIN]:LCR:RANGe:AUTO 设置/查询步骤 n 的 LCR 测试自动量程开关 [:SOURce]:SAFety:STEP<n>:SUB<s>:LCR:RANGe:AUTO 设置/查询步骤 n 的从步骤 s 的 LCR 测试自动量程开关 --格式： 设置格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:LCR:RANGe:AUTO <value> [:SOURce]:SAFety:STEP<n>:SUB<s>:LCR:RANGe:AUTO <value> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:LCR:RANGe:AUTO? [:SOURce]:SAFety:STEP<n>:SUB<s>:LCR:RANGe:AUTO? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据< value >： 数据类型：整型/字符型 数据范围：0,1/ON,OFF --范例 1： 设置步骤 1 的 LCR 测试量程为：自动 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:LCR:RANGe:AUTO 1/ON 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:LCR:RANGe:AUTO? 返回值：...
  • Page 148 第 7 章接口与通讯 设置步骤 1 的从步骤 1 的 LCR 测试功能为：10kHz 设置指令：[:SOURce]:SAFety:STEP1:SUB1:LCR:FREQuency 10000 查询指令：[:SOURce]:SAFety:STEP1:SUB1:LCR:FREQuency? 返回值： +1.000000E+04 [:SOURce]:SAFety:STEP<n>[:MAIN]:LCR:TIME:DWELl 设置/查询步骤 n 的 LCR 测试等待时间值 [:SOURce]:SAFety:STEP<n>:SUB<s>:LCR:TIME:DWELl 设置/查询步骤 n 的从步骤 s 的 LCR 测试等待时间值 --格式： 设置格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:LCR:TIME:DWELl <value> [:SOURce]:SAFety:STEP<n>:SUB<s>:LCR:TIME:DWELl <value> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:LCR:TIME:DWELl? [:SOURce]:SAFety:STEP<n>:SUB<s>:LCR:TIME:DWELl? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据<value>： 数据类型：浮点型/字符型...
  • Page 149 第 7 章接口与通讯 --格式： 设置格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:LCR:TIME[:TEST] <value> [:SOURce]:SAFety:STEP<n>:SUB<s>:LCR:TIME[:TEST] <value> 查询格式：[:SOURce]:SAFety:STEP<n>[:MAIN]:LCR:TIME[:TEST]? [:SOURce]:SAFety:STEP<n>:SUB<s>:LCR:TIME[:TEST]? --数据<n><s>： 数据类型：整型 数据范围：1~32 --数据< value >： 数据类型：浮点型 数据范围：0.1~999.9 --范例 1： 设置步骤 1 的 LCR 测试时间值为：5s 设置指令：[:SOURce]:SAFety:STEP1[:MAIN]:LCR:TIME[:TEST] 5 查询指令：[:SOURce]:SAFety:STEP1[:MAIN]:LCR:TIME[:TEST]? 返回值： +5.000000E+00 --范例 2： 设置步骤 1 的从步骤 1 的 LCR 测试时间值为：3s 设置指令：[:SOURce]:SAFety:STEP1:SUB1:LCR:TIME[:TEST] 3 查询指令：[:SOURce]:SAFety:STEP1:SUB1:LCR:TIME[:TEST]? 返回值：...
  • Page 150 第 7 章接口与通讯 FETCh?子系统命令 7.3.3.6 FETCh 子系统命令用于仪器被触发测量后输出测量结果。 fetch?命令用于输出仪器最近一次测量的结果。 查询语法：FETCh? FETCh？命令使仪器将测量结果复制到输出缓冲区。在 GPIB 总线上，仪器处于 讲者状态时，缓冲区数据被输出；在 RS232C 总线上，只要输出缓冲区有数据，总是 被立即输出。 例如： WrtCmd(“TRIG:SOUR BUS”) WrtCmd(“TRIG”) WrtCmd(“FETC?”) 查询结果的输出详见第七章“数据格式”一节。 提示：如果测量结果已被取走，而仪器尚未开始新的测量或正在测量中，则 FETC？命令将在新的测量或当前测量结束后才会有效。 注意：FETC？命令仅在 4 个测量页面(元件测量显示页面，档号显示页面，档 计数页面和列表扫描显示页面)有效；在非测量页面，查询返回的结果是 “9.9E37,9.9E37”。 注意：在列表扫描显示页面，如果扫描方式是“STEP”，则每一个 FETC？对 应于每一步扫描结果；如果扫描方式是“SEQ”，则一个 FETC？对应于一次扫描的全 部结果,参见 7.3.2 数据格式 2；如果未设定列表扫描数据，查询结果是 “9.9E37,9.9E37”。 fetch:step<n>:wavedata? （1<=n<=32）查询步骤 n 的 IWT 测试波形数据 fetch:step<n>:dispwavedata? （1<=n<=32）查询步骤...
  • Page 151 第 7 章接口与通讯 Mass MEMory 子系统命令 7.3.3.7 Mass MEMory 子系统命令用于文件的保存、删除与加载。 :LOAD:STATe 命令用于加载已保存的文件。 命令语法：MMEMory:LOAD:STATe <value> 这里： <value> 1 到 8（NR1）的文件序号。 例如： WrtCmd(“MMEM:LOAD:STATe 1”) 提示：如果加载的文件号不存在，仪器将显示“Record Not Exist”的报警信 息。 提示：文件中包含了页面信息，加载后将直接跳转至原保存文件的页面。 :SAVE:STATe 命令用于保存文件。 :SAVE:STATe 或 STORe:STATe 命令用于保存当前仪器的设置到一个文件。 命令语法：MMEMory:STOR:STATe <value>,filename 这里： <value> 1 到 8（NR1）的文件序号。 filename 要保存的文件名，可用...
  • Page 152 第 7 章接口与通讯 *TRG 命令用于触发仪器测量，并将测量结果写入输出缓冲器中。 即等同于 TRIG+FETCh?命令。 命令语法：*TRG 在非测量页面，触发被忽略，同时仪器返回的测量结果是“9.9E37,9.9E37”。 例如：WrtCmd(“*TRG”) *IDN? 命令用于查询仪器信息。 查询语法：*IDN? 查询返回：Tonghui,<product>,<version> Copyright(c) date <NL^END> 这里：Tonghui,TH9520,V1.0.9 Copyright(c) 2019-12-12 7-107...
  • Page 153 第 7 章接口与通讯 7.3.4 出错信息 发给仪器的总线命令中，可能包含错误命令或语法，或不正确的参数。本仪器 对命令串是边分析边执行，如果遇到错误，则显示出错信息并中止命令分析，因而 在一个命令串中，错误之后的内容将被仪器忽略。 以下是总线上常见错误信息表，错误信息将在显示屏上的弹出窗口中显示。 错 误 信 息 说 明 Unknow Message! 未知消息，即无法识别的命令。 例如 TRG，应为 TRIG； COMP:NOM 100p，应为 COMP:TOL:NOM 100p。 :DEV:MUDE percent，DEV 应为 DEV1 或 DEV2，“MUDE”拼写错 误。 Syntax Error! 语法错误，错写、多写或漏写了语法符号。 例如 TRIG IMM，应写为 TRIG:IMM（IMM 是可选用的触发命令， 不是...
  • Page 154 第 8 章技术指标 第8章 技术指标 通用技术指标 表格 8-1 TH9520 TH9520A 产品型号 通道数 耐压测试 AC:5kV/100mA AC:5kV/40mA 输出规格 DC:6kV/20mA DC:6kV/10mA 0.050 - 5.000kV，步进 0.001kV，频率 50Hz/60Hz ±0.1%， 正弦波形 0.050 - 6.000kV，步进 0.001kV 输出电压 ±(1%设定值 + 0.1%满量程) 电压精度 ≤(1%输出 + 0.1%满量程)额定功率 电压调整率 ±(1%读数 + 0.1%满量程),1V 分辨率 电压采样精度...
  • Page 155 第 8 章技术指标 测试时间 0.7s - 999.9s，步进 0.1s OFF，0.1s - 999.9s，步进 0.1s 下降时间 OFF，0.1s - 999.9s，步进 0.1s 等待时间 测量结束后自动放电 快速放电功能 0.02uF/10mS 放电速度 匝间绝缘测试 0.01kV - 6.000kV，0.01kV 0.01kV - 3.000kV，0.01kV 输出 步进， ±5%设置值±15V （标 步进， ±5%设置值±15V （标 脉冲电压 波采样后） 波采样后） 读回 ±5%读数±15V 最大...
  • Page 156 第 8 章技术指标 测试电平 1.0Vrms，10%精度 100Ω 输出阻抗 详见表格 8.2 基本准确度 0.0001uH - 99.999kH 0.0001Ω - 99.999MΩ 显示范围 0.0001 - 9999.9 主参数上限：0.0001uH - 99.999kH 主参数下限：OFF，0.0001uH - 主参数上限 副参数上限：OFF，0.0001Ω - 99.999MΩ 设置范围 副参数下限：OFF，0.0001Ω - 副参数上限 副参数上限：OFF，0.0001 - 9999.9 副参数下限：OFF，0.0001 - 副参数上限 100Hz/120Hz：0.3s - 999.9s，步进 0.3s 测试时间...
  • Page 157 第 8 章技术指标 40mH 4.0000mH39.999mH 1.00%+2 字 0.0100 串联 3.50%+5 字 ------ 0.0000uH3.9999mH 串联 100H 3.00%+3 字 0.0300 40.000H100.00H 并联 4.0000H39.999H 1.00%+2 字 0.0100 并联 0.50%+2 字 0.0050 400.00mH3.9999H 并联 400mH 0.50%+2 字 0.0050 ---- 40.000mH399.99mH 40mH 4.0000mH39.999mH 0.50%+2 字 0.0050 串联...
