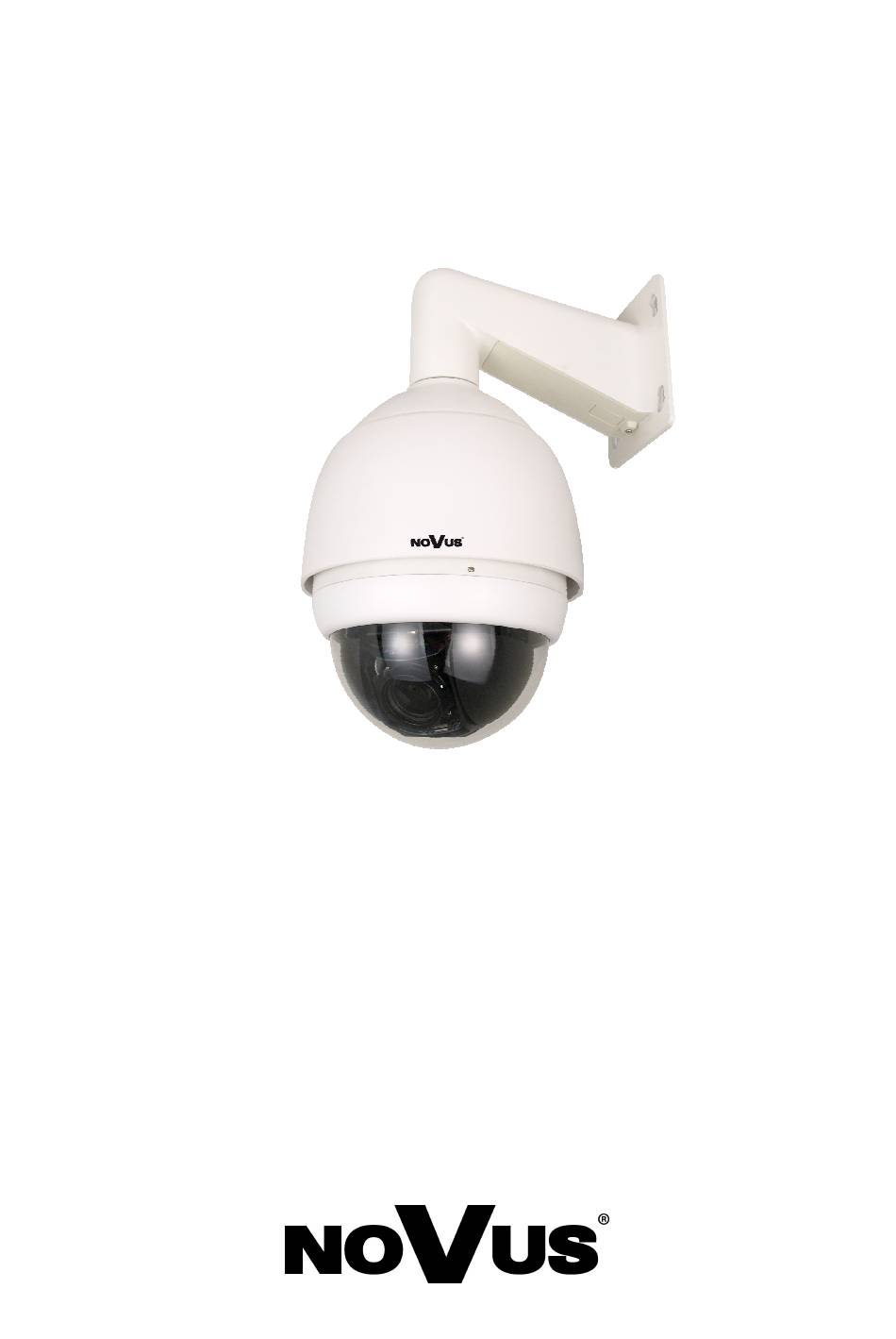

u s e r 's m a n u a l
( s h o r t )
NVIP-2DN6020SD-2P

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVIP-2DN6020SD-2P and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Novus NVIP-2DN6020SD-2P

  • Page 1 ’s m a n u a l ( s h o r t ) NVIP-2DN6020SD-2P...
  • Page 2 NVIP-2DN6020SD-2P User’s manual (short form) ver.1.0 COMMENTS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of following directives and national regulations implementing the directives: • Electromagnetic compatibility EMC 2004/108/EC.
  • Page 3: Important Safeguards And Warnings

    NVIP-2DN6020SD-2P User’s manual (short form) ver.1.0 IMPORTANT SAFEGUARDS AND WARNINGS OSTRZEśENIA IMPORTANT SAFEGUARDS AND WARNINGS 1. Prior to undertaking any action with the device, please consult following manual, and read all the safety and operating instructions before operating the device.
  • Page 4: Foreword Information

    SD/SDHC card, alarm output trigger, HTTP notification, PTZ function activation • PTZ control directly from the website and NMS (NOVUS MANAGEMENT SYSTEM) • Schedule recording function • Network protocols support: HTTP, TCP/IP, IPv4/v6, UDP, HTTPS, Multicast, FTP, DHCP, DDNS, NTP, RTSP, RTP, UPnP, SNMP, QoS •...
  • Page 5 NVIP-2DN6020SD-2P User’s manual (short form) ver.1.0 FOREWORD INFORMATION 1.2. NVIP-2DN6020SD-2P specification Specifications Description Pick-up Element 1/2.8” CMOS imager (16:9 format), progressive scan 2 Megapixels Resolution 0.05 lx/F=1.6 - color mode DSS, Min. Illumination 0.01 lx/F=1.6 - B/W mode DSS More than 50 dB (AGC Off)
  • Page 6 NVIP-2DN6020SD-2P User’s manual (short form) ver.1.0 FOREWORD INFORMATION Parametry Opis -10° ~ 190° Tilt Range 360° (continuous) Pan Range Pan/Tilt Speed 0.5 - 90°/s (Manual), Up to 400°/s (Auto) 5 - 400°/s Preset Speed “Auto-Flip” function, “Home” function Other Functions...
  • Page 7 NVIP-2DN6020SD-2P User’s manual (short form) ver.1.0 FOREWORD INFORMATION 1.3. Camera dimensions All rights reserved © AAT Holding sp. z o.o.
  • Page 8 NVIP-2DN6020SD-2P User’s manual (short form) ver.1.0 FOREWORD INFORMATION 1.4. Package contents After you open the package make sure that the following elements are inside: Speed dome Wall bracket Mounting Rubber Sponge seal camera base Connectors Lubricant Torx key - 1 pc...
  • Page 9: Start-Up And Initial Ip Camera Configuration

    NVIP-2DN6020SD-2P User’s manual (short form) ver.1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2. START-UP AND INITIAL IP CAMERA CONFIGURATION 2.1. Description of connectors and control tools 1. Port Ethernet 100 Mb/s (RJ-45 connector) 2. 24 VAC Power socket 3. ’Reset’ button (reverts to factory defaults) 4.
  • Page 10 NVIP-2DN6020SD-2P User’s manual (short form) ver.1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2.2. Mounting the camera In order to obtain declared degree of protection please seal the mounting place additionally with appropriate sealing mass, paying special attention to mounting holes. CAUTION! Due to safety reasons, maximum load capacity of surface shouldn’t be less than 25kg.
  • Page 11 NVIP-2DN6020SD-2P User’s manual (short form) ver.1.0 START-UP AND INITIAL CAMERA CONFIGURATION Sponge seal M5 screw - Phillips or Torx with lock washer. M8 screw - with three washers. All rights reserved © AAT Holding sp. z o.o.
  • Page 12 NVIP-2DN6020SD-2P User’s manual (short form) ver.1.0 START-UP AND INITIAL CAMERA CONFIGURATION Remove the bubble by pulling down the side on which the locking pin is not placed. • Remove the camera module protective elements in the form of tapes, sponge and lens cap.
  • Page 13 START-UP AND INITIAL CAMERA CONFIGURATION 2.3. Starting the IP camera To run NOVUS IP camera you have to connect 24 VAC power supply or Ethernet cable between camera and network switch with PoE+ with parameters compatible with camera power supply specification.
  • Page 14 192.168.1.2 to 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.
  • Page 15: Network Connection Utilizing Web Broswer

    NVIP-2DN6020SD-2P User’s manual (short form) ver.1.0 NETWORK CONNECTION UTILIZING WEB BROWSER 3. NETWORK CONNECTION UTILIZING WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming smooth image display in 1920x1080 resolution and 30 fps speed.
  • Page 16 NVIP-2DN6020SD-2P User’s manual (short form) ver.1.0 NETWORK CONNECTION UTILIZING WEB BROWSER If the installation fails, changing security settings for the IE browser is required. In order to do that, please choose: Tools > Internet options > Security tab > Custom level and: Under Download unsigned ActiveX controls - select either Enable or Prompt •...
  • Page 17 NVIP-2DN6020SD-2P User’s manual (short form) ver.1.0 NETWORK CONNECTION UTILIZING WEB BROWSER 3.3. Connection with IP camera via other browser eg. Chrome, Mozilla Firefox, Safari ) It is also possible to connect to the camera using Mozilla Firefox, but this browser doesn't offer full functionality of the camera, so the recommended browser is Internet Explorer.
  • Page 18 NVIP-2DN6020SD-2P User’s manual (short form) ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4. WWW INTERFACE - WORKING WITH IP CAMERA 4.1. Displaying live pictures 1. Main tabs Home — live view and PTZ control page System — camera settings ( IP, recording, sending alarm messages, motion detection) Streaming —...
  • Page 19 NVIP-2DN6020SD-2P User’s manual (short form) ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA - Snapshot - saves the current frame in JPEG format - Video Streaming pause/play button - Web recording to AVI button - additional PTZ control panel. After selecting the following menu appears: a - calling Preset in the range of 1 to 10.
  • Page 20 NVIP-2DN6020SD-2P User’s manual (short form) ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 5. Video streaming information. Right mouse button click on the live screen view displays additional information about actual video and audio transition parameters. 6. Zoom control. Slider allows to change zoom in the range of x1 to x 20.
  • Page 21: Electric Connectors And Accesories

    NVIP-2DN6020SD-2P User’s manual (short form) ver.1.0 ELECTRIC CONNECTORS AND ACCESORIES 5. ELECTRIC CONNECTORS AND ACCESORIES 5.1. Connecting power supply to the camera The camera can be supplied using an external power supply with parameters compatible with camera specification or via the network using the RJ45 socket using PoE + (IEEE 802.3at Type 2).
  • Page 22 NVIP-2DN6020SD-2P User’s manual (short form) ver.1.0 ELECTRIC CONNECTORS AND ACCESORIES Alarm input electric connections • Alarm input + Switch/sensor IP Camera Alarm input (ground) Alarm output electric connections • Alarm output Indicator Indicator power supply 5.4. SD card installation Camera supports SD and SDHC cards with their capacity up to 16GB. In order to install the card properly, please follow the instructions below: •...
  • Page 23: Restoring Factory Defaults

    • log on after approx. 1 minute using default IP address (http://192.168.1.200) and default user name (root) and password (pass) RESET In the NVIP-2DN6020SD-2P camera RESET button is located as depicted above. All rights reserved © AAT Holding sp. z o.o.
  • Page 24 AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2013-02-26 MM MK...
  • Page 25 ł u g i ( w e r s j a s k r ó c o n a ) NVIP-2DN6020SD-2P...
  • Page 26 Instrukcja obsługi kamer szybkoobrotowych NVIP-2DN6020SD-2P wersja 1.0 (skrócona) INFORMACJE OSTRZEśENIA Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: - Kompatybilność elektromagnetyczna EMC 2004/108/EC. - Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do uŜytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...
  • Page 27: Warunki Bezpieczeństwa

    Instrukcja obsługi kamer szybkoobrotowych NVIP-2DN6020SD-2P wersja 1.0 (skrócona) UWAGI I OSTRZEśENIA OSTRZEśENIA WARUNKI BEZPIECZEŃSTWA 1. Przed zainstalowaniem i rozpoczęciem eksploatacji naleŜy dokładnie zapoznać się z niniejszą instrukcją obsługi i zawartymi w niej wymogami bezpieczeństwa; 2. Uprasza się o zachowanie instrukcji na czas eksploatacji kamery na wypadek konieczności odniesienia się do zawartych w niej treści;...
  • Page 28: Informacje Wstępne

    • Obsługa protokołów: HTTP, TCP/IP, IPv4/v6, UDP, HTTPS, Multicast, FTP, DHCP, DDNS, NTP, RTSP, RTP, UPnP, SNMP, QoS • Oprogramowanie: NMS (NOVUS MANAGEMENT SYSTEM - do rejestracji wideo, podglądu “na Ŝywo”, odtwarzania oraz zdalnej konfiguracji urządzeń wideo IP) • Klasa szczelności: IP 66 •...
  • Page 29 Instrukcja obsługi kamer szybkoobrotowych NVIP-2DN6020SD-2P wersja 1.0 (skrócona) INFORMACJE WSTĘPNE 1.2. Dane techniczne Parametry Opis matryca CMOS, 1/2.7” skanowanie progresywne Przetwornik obrazu 2 megapiksele Rozdzielczość 0.05 lx/F=1.6 - tryb kolorowy DSS Czułość 0.01 lx/F=1.6 - tryb czarno-biały DSS > 50 dB (wyłączona ARW) Stosunek sygnału do szumu...
  • Page 30 Instrukcja obsługi kamer szybkoobrotowych NVIP-2DN6020SD-2P wersja 1.0 (skrócona) INFORMACJE WSTĘPNE Parametry Opis Trasy automatycznego skanowania 8 (do 206 s) Trasy obserwacji Strefy prywatności -10° ~ 190° Zakres obrotu w pionie 360° (obrót ciągły) Zakres obrotu w poziomie Prędkość obrotu w pionie/poziomie 0.5 - 90°/s (tryb manualny), do 400°/s (tryb automatyczny)
  • Page 31 Instrukcja obsługi kamer szybkoobrotowych NVIP-2DN6020SD-2P wersja 1.0 (skrócona) INFORMACJE WSTĘPNE 1.3. Wymiary kamery Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
  • Page 32 Instrukcja obsługi kamer szybkoobrotowych NVIP-2DN6020SD-2P wersja 1.0 (skrócona) INFORMACJE WSTĘPNE 1.4. Zawartość opakowania W zestawie kamerowym powinny się znajdować następujące elementy: Kamera Uchwyt Podstawa Uszczelka Gąbka szybkoobrotowa montaŜowa uszczelniająca Kostki Smar Klucz Torx - 1 szt. Śruba M8 wraz z połączeniowe...
  • Page 33: Uruchamianie I Wstępna Konfiguracja Kamery Ip

    Instrukcja obsługi kamer szybkoobrotowych NVIP-2DN6020SD-2P wersja 1.0 (skrócona) URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.1. Opis waŜniejszych złącz elektrycznych 1. Port Ethernet 100 Mb/s (gniazdo RJ-45) 2. Gniazdo zasilania 24 VAC 3. RESET - przycisk przywracania ustawień fabrycznych 4.
  • Page 34 Instrukcja obsługi kamer szybkoobrotowych NVIP-2DN6020SD-2P wersja 1.0 (skrócona) URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.2. MontaŜ kamery W celu zapewnienia deklarowanej szczelności miejsce instalacji kamery naleŜy dodatkowo uszczelnić masą uszczelniającą. UWAGA! Ze względów bezpieczeństwa zaleca się aby powierzchnia, do której mocowany jest uchwyt, obudowa i kamera miała nośność...
  • Page 35 Instrukcja obsługi kamer szybkoobrotowych NVIP-2DN6020SD-2P wersja 1.0 (skrócona) URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP Gąbka uszczelniająca Śruba M5 - gwiazdkowa lub Torx wraz z podkładką spręŜynującą. Śruba M8 - wraz z trzema podkładkami. Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
  • Page 36 Instrukcja obsługi kamer szybkoobrotowych NVIP-2DN6020SD-2P wersja 1.0 (skrócona) URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP Zdemontować klosz pociągając do dołu tą stronę klosza po której nie jest umieszczony bolec • blokujący. Usunąć zabezpieczenia modułu kamerowego w postaci taśmy, gąbki jak równieŜ zaślepkę...
  • Page 37 Instrukcja obsługi kamer szybkoobrotowych NVIP-2DN6020SD-2P wersja 1.0 (skrócona) URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.3. Uruchomienie kamery IP W celu uruchomienia kamery naleŜy podłączyć zasilanie 24 VAC lub PoE+ zgodnie ze specyfikacją kamery. Po upływie ok. 30s moŜna przystąpić do łączenia się z kamerą przez przeglądarkę internetową.
  • Page 38 Instrukcja obsługi kamer szybkoobrotowych NVIP-2DN6020SD-2P wersja 1.0 (skrócona) URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP Połączenie wykorzystujące zewnętrzne zasilanie kamery i kabel ethernetowy skrosowany • Kamera IP Komputer Transmisja danych - kabel ethernetowy skrosowany Informacja: Zasilacz zewnętrzny nie wchodzi w skład zestawu, naleŜy się w niego zaopatrzyć we własnym zakresie.
  • Page 39: Połączenia Sieciowe Za Pomocą Przeglądarki Www

    Instrukcja obsługi kamer szybkoobrotowych NVIP-2DN6020SD-2P wersja 1.0 (skrócona) POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW PoniŜsze wymagania dotyczą połączenia z kamerą IP przy załoŜeniu płynnego wyświetlania obrazu wideo w rozdzielczości 1920x1080 dla 30kl/s.
  • Page 40 Instrukcja obsługi kamer szybkoobrotowych NVIP-2DN6020SD-2P wersja 1.0 (skrócona) POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW JeŜeli instalacja przeprowadzona w ten sposób się nie powiedzie naleŜy zmieć ustawienia zabezpieczeń przeglądarki. Aby to zrobić naleŜy w przeglądarce Internet Explorer wybrać: Narzędzia > Opcje internetowe >...
  • Page 41 Instrukcja obsługi kamer szybkoobrotowych NVIP-2DN6020SD-2P wersja 1.0 (skrócona) POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.3. Połączenie sieciowe z kamerą IP za pomocą innych przeglądarek (np. Chrome, Mozilla Firefox, Safari ) MoŜliwe jest równieŜ połączenie z kamerą przy pomocy innych przeglądarek, ale połączenie takie moŜe nie oferować...
  • Page 42 Instrukcja obsługi kamer szybkoobrotowych NVIP-2DN6020SD-2P wersja 1.0 (skrócona) INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1. Wyświetlanie obrazu na Ŝywo 1. Menu podglądu i konfiguracji kamery Podgląd — podgląd obrazu na Ŝywo z kamery, sterowanie PTZ Konfiguracja —...
  • Page 43 Instrukcja obsługi kamer szybkoobrotowych NVIP-2DN6020SD-2P wersja 1.0 (skrócona) INTERFEJS WWW - PRACA Z KAMERĄ - zdjęcie - zapis aktualnego obrazu jako plik *.JPG - zatrzymanie/uruchomienie podglądu na Ŝywo - zapis aktualnego obrazu jako plik AVI - rozwinięcie dodatkowego panelu sterowania PTZ. Po wybraniu przycisku pojawi się...
  • Page 44 Instrukcja obsługi kamer szybkoobrotowych NVIP-2DN6020SD-2P wersja 1.0 (skrócona) INTERFEJS WWW - PRACA Z KAMERĄ 5. Parametry aktualnie zdefiniowanych strumieni. Po podwójnym kliknięciu lewym przyciskiem myszy na ekranie wideo dostępne są dodatkowe informacje o aktualnie wyświetlanym obrazie. Sterowanie przybliŜeniem obrazu z kamery. Suwak pozwala na zmianę przybliŜenia w zakresie od x1 do x 20.
  • Page 45: Połączenia Elektryczne I Złącza Akcesoriów

    Instrukcja obsługi kamer szybkoobrotowych NVIP-2DN6020SD-2P wersja 1.0 (skrócona) POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5. POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5.1. Podłączenie zasilania kamery Kamera moŜe być zasilana przez zewnętrzny zasilacz o parametrach zgodnych z zasilaniem kamery lub przez gniazdo sieciowe RJ45 przy wykorzystaniu technologii PoE+ (IEEE 802.3at Typ 2).
  • Page 46 Instrukcja obsługi kamer szybkoobrotowych NVIP-2DN6020SD-2P wersja 1.0 (skrócona) POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW Typowe połączenia wejścia alarmowego • Wejście alarmowe Przełącznik Kamera IP lub czujka Wejście alarmowe masa Typowe połączenia wyjścia alarmowego • Wyjście alarmowe Sygnalizator Zasilanie Wspólny sygnalizatora 5.4. Instalacja karty SD Kamera obsługuje karty microSD i microSDHC o pojemności do 16GB.
  • Page 47 Instrukcja obsługi kamer szybkoobrotowych NVIP-2DN6020SD-2P wersja 1.0 (skrócona) POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW • Włączyć kamerę • Sprawdzić poprawność zainstalowania karty przez zweryfikowanie jej rozmiaru w zakładce ZARZĄDZANIE DYSKAMI 6. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY Kamery IP firmy NOVUS umoŜliwiają resetowanie ustawień: programowe (z poziomu przeglądarki) restartowanie ustawień...
  • Page 48 AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2013-02-26 MM AN...
