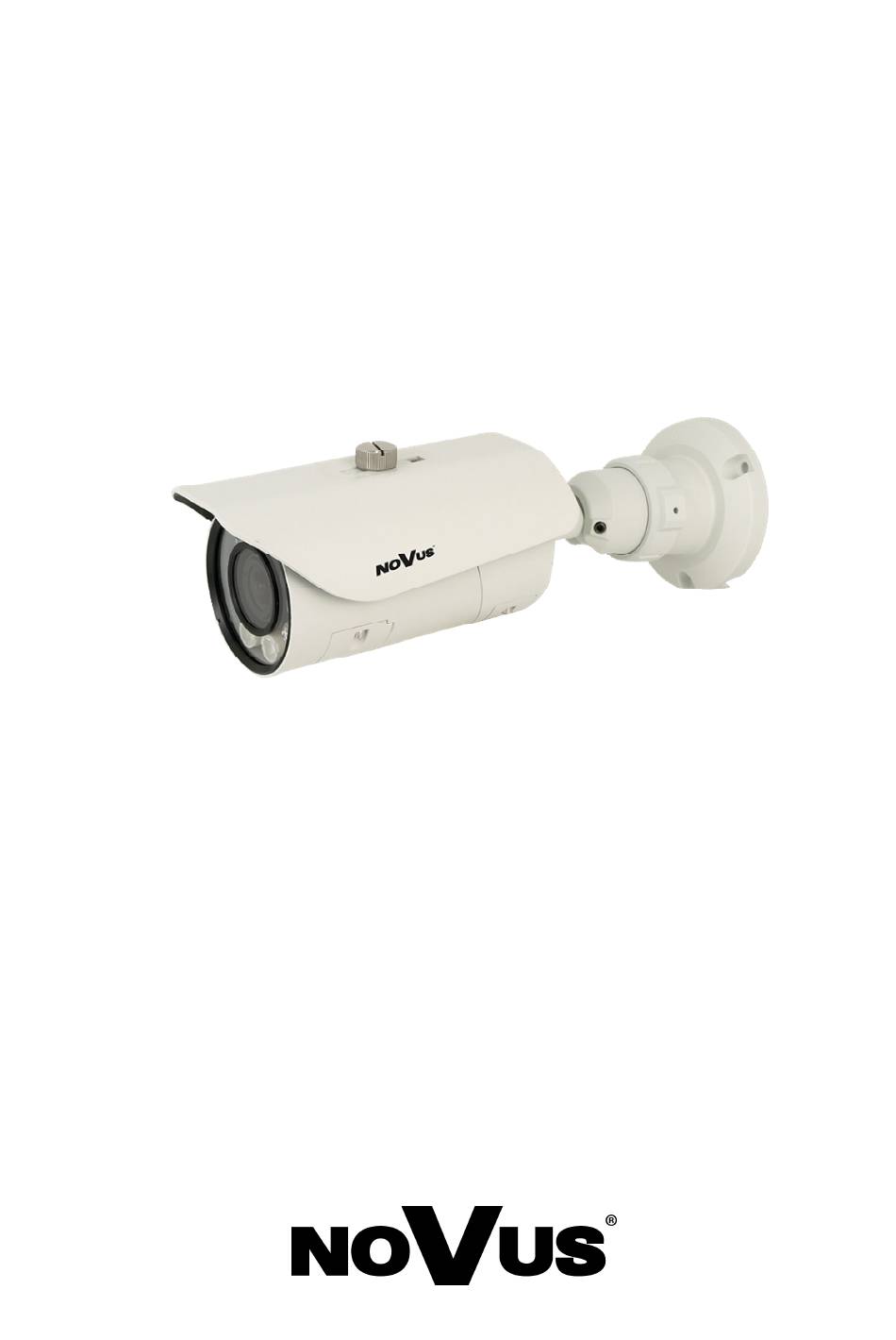

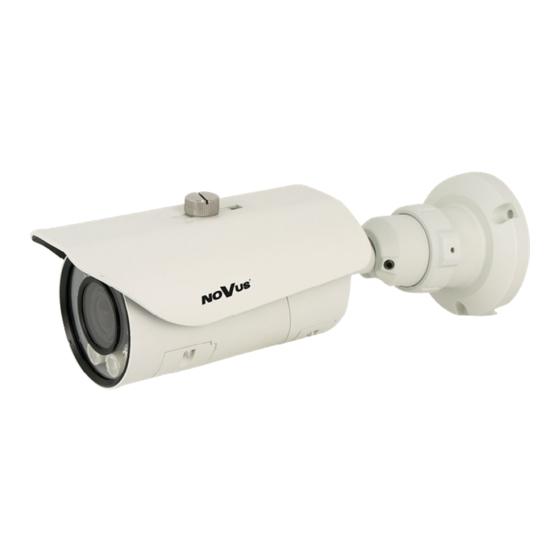

  • Page 1 U s e r ’s m a n u a l ( s h o r t ) NVIP-2DN5000H/IR-1P NVIP-3DN5000H/IR-1P NVIP-5DN5000H/IR-1P...
  • Page 2 NVIP-2DN5000H/IR-1P, NVIP-3DN5000H/IR-1P, NVIP-5DN5000H/IR-1P User’s manual (short form) ver.1.1 IMPORTANT SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of the following directives and national regulations implementing the directives: ...
  • Page 3 NVIP-2DN5000H/IR-1P, NVIP-3DN5000H/IR-1P, NVIP-5DN5000H/IR-1P User’s manual (short form) ver.1.1 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDISPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQEUSTED TO FAMILIARIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.

  • Page 4: Table Of Contents

    User’s manual (short form) ver.1.1 TABLE OF CONTENTS TABLE OF CONTENTS....................4 1. FOREWORD INFORMATION..................5 1.1. General Characteristics..................5 1.2. NVIP-2DN5000H/IR-1P, NVIP-3DN5000H/IR-1P, NVIP-5DN5000H/IR-1P specification ......................6 2. SPECIFICATION ......................7 2.1. Camera dimension ...................7 2.2. Package contents ....................8 2.3. Layout of important camera items ..............9 3.

  • Page 5: Foreword Information

     Network protocol support : HTTP, TCP, IPv4/v6, UDP, FTP, DHCP, NTP, RTSP, PPoE, SMTP  Software: NMS (NOVUS MANAGEMENT SYSTEM) for video recording, live monitoring, playback and remote IP devices administration  Power supply: 12VDC, PoE (Power over Ethernet)

  • Page 6: Nvip-2Dn5000H/Ir-1P, Nvip-3Dn5000H/Ir-1P, Nvip-5Dn5000H/Ir-1P Specification

    Number of Simultaneous Max. 10 Connections Network Protocols Support HTTP, TCP/IP, IPv4/v6, UDP/IP, RTSP, FTP, DHCP, NTP, PPoE, SMTP PC Software NOVUS NMS, Internet Explorer, Google Chrome, Opera, Mozilla Firefox OTHER FUNCTIONS IE/Chrome/Opera/Firefox browser, Polish, English, Russian Privacy Zones Motion Detection Prealarm/Postalarm 5 MB/86400 sec.

  • Page 7: Specification

    NVIP-2DN5000H/IR-1P, NVIP-3DN5000H/IR-1P, NVIP-5DN5000H/IR-1P User’s manual (short form) ver.1.1 SPECIFICATION SPECIFICATION 2.1. Camera dimensions All rights reserved © AAT Holding sp. z o.o.

  • Page 8: Package Contents

    NVIP-2DN5000H/IR-1P, NVIP-3DN5000H/IR-1P, NVIP-5DN5000H/IR-1P User’s manual (short form) ver.1.1 SPECIFICATION 1.4. Package contents 2.2. Package contents After you open the package make sure that the following elements are inside: After you open the package make sure that the following elements are inside: ...

  • Page 9: Layout Of Important Camera Items

    NVIP-2DN5000H/IR-1P, NVIP-3DN5000H/IR-1P, NVIP-5DN5000H/IR-1P User’s manual (short form) ver.1.1 SPECIFICATION 1.4. Package contents 2.3. Layout of important camera items After you open the package make sure that the following elements are inside: Focus Zoom BNC service MicroSD card slot adjustment adjustment analog output ...

  • Page 10: Installation

    NVIP-2DN5000H/IR-1P, NVIP-3DN5000H/IR-1P, NVIP-5DN5000H/IR-1P User’s manual (short form) ver.1.1 INSTALLATION 3. INSTALLATION  Put mounting drawing paper to the wall or ceiling and mark drill holes.  Drill holes using markings.  Drill additional hole for video and power cables.  Put video and power cables through a previously drilled hole in the wall/ceiling.
  • Page 11 NVIP-2DN5000H/IR-1P, NVIP-3DN5000H/IR-1P, NVIP-5DN5000H/IR-1P User’s manual (short form) ver.1.1 INSTALLATION  Unscrew the locking screw and the stopping ring, and then manually point the camera in a desired direction to obtain a desired scene view. Locking screw Stopping ring Loosen Tighten Horizontal/vertical rotation ...

  • Page 12: Start-Up And Initial Camera Configuration

    4, START-UP AND INITIAL CAMERA CONFIGURATION 4.1. Starting the IP camera To run NOVUS IP camera you have to connect ethernet cable between camera and network switch with PoE support (IEEE 802.3af). You can also connect it directly via power supply adapter with parameters compatible with camera power supply specification.

  • Page 13: Initial Configuration Via The Web Browser

    192.168.1.2 to 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.

  • Page 14: Network Connection Utilizing Web Broswer

    NVIP-2DN5000H/IR-1P, NVIP-3DN5000H/IR-1P, NVIP-5DN5000H/IR-1P User’s manual (short form) ver.1.1 NETWORK CONNECTION UTILIZING WEB BROWSER 5. NETWORK CONNECTION UTILIZING WEB BROSWER 5.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming image display in 1920x1080 resolution and 25 fps speed.
  • Page 15 NVIP-2DN5000H/IR-1P, NVIP-3DN5000H/IR-1P, NVIP-5DN5000H/IR-1P User’s manual (short form) ver.1.1 NETWORK CONNECTION UTILIZING WEB BROWSER If your computer has Flash Player installed, the main screen for the camera web interface opens. From here you can view and configure the camera. NOTE: If your computer does not have Flash Player installed, you will be prompted to select if you would like to use ActiveX or Flash Player to connect to the camera: ...

  • Page 16: Www Interface - Working With Ip Camera

    NVIP-2DN5000H/IR-1P, NVIP-3DN5000H/IR-1P, NVIP-5DN5000H/IR-1P User’s manual (short form) ver.1.1 WWW INTERFACE - WORKING WITH IP CAMERA 6. WWW INTERFACE - WORKING WITH IP CAMERA 6.1. Displaying live pictures 1. Camera settings Live Video - Live video preview Device Info - Device information Stream Configuration - Video and audio settings for each stream Device Configuration - Device configuration (e.g.
  • Page 17 NVIP-2DN5000H/IR-1P, NVIP-3DN5000H/IR-1P, NVIP-5DN5000H/IR-1P User’s manual (short form) ver.1.1 WWW INTERFACE - WORKING WITH IP CAMERA 2. Video Parameter Stream - Stream ID (choose one from available streams) Bite Rate Type - Bit rate type Bit Rate (kbps) - Bit rate...

  • Page 18: Electric Connectors And Accesories

    7.1. Connecting power supply to the camera. The camera is supplied by using RJ45 network socket. To run NOVUS IP camera you have to connect ethernet cable between camera and network switch with PoE support (IEEE 802.3af). You can also use a power injector compatible with IEEE 802.3af standard.

  • Page 19: Restoring Factory Defaults

    NVIP-2DN5000H/IR-1P, NVIP-3DN5000H/IR-1P, NVIP-5DN5000H/IR-1P User’s manual (short form) ver.1.1 RESTORING FACTORY DEFAULTS 8. RESTORING FACTORY DEFAULTS NOVUS IP cameras allow to restore defaults via:  software (web browser level) resetting the camera settings  hardware (using reset) restores factory defaults. 8.1. Restoring software factory defaults Factory software default restores default settings of the IP camera (optional except network settings).
  • Page 20 2014-02-11 PR, MM AAT Holding sp. z o.o., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
  • Page 21 ł u g i ( s k r ó c o n a ) NVIP-2DN5000H/IR-1P NVIP-3DN5000H/IR-1P NVIP-5DN5000H/IR-1P...
  • Page 22 NVIP-2DN5000H/IR-1P, NVIP-3DN5000H/IR-1P, NVIP-5DN5000H/IR-1P Skrócona instrukcja obsługi wer.1.1 UWAGI I OSTRZEŻENIA Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...
  • Page 23 NVIP-2DN5000H/IR-1P, NVIP-3DN5000H/IR-1P, NVIP-5DN5000H/IR-1P Skrócona instrukcja obsługi wer.1.1 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI REJESTRATORA. UWAGA! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...

  • Page 24: Spis Treści

    Skrócona instrukcja obsługi wer.1.1 SPIS TREŚCI SPIS TREŚCI ........................4 1. INFORMACJE WSTĘPNE..................5 1.1. Charakterystyka ogólna ..................5 1.2. Dane techniczne NVIP-2DN5000H/IR-1P, NVIP-3DN5000H/IR-1P, NVIP-5DN5000H/IR-1P..................6 2. DANE TECHNICZNE....................7 2.1. Wymiary kamery .....................7 2.2. Zawartość opakowania ..................8 2.3 Wygląd i rozmieszczenie ważnych elementów kamer........9 3.

  • Page 25: Informacje Wstępne

     Obsługa protokołów: HTTP, TCP, IPv4/v6, UDP, FTP, DHCP, NTP, RTSP, PPoE, SMTP  Oprogramowanie: NMS (NOVUS MANAGEMENT SYSTEM) - do rejestracji wideo, podglądu „na żywo”, odtwarzania oraz zdalnej konfiguracji urządzeń wideo IP  Zasilanie 12VDC oraz PoE (Power over Ethernet)

  • Page 26: Dane Techniczne Nvip-2Dn5000H/Ir-1P, Nvip-3Dn5000H/Ir-1P, Nvip-5Dn5000H/Ir-1P

    10 Obsługiwane protokoły HTTP, TCP/IP, IPv4/v6, UDP/IP, RTSP, FTP, DHCP, NTP, PPoE, SMTP sieciowe Programy na PC NOVUS NMS, Internet Explorer, Google Chrome, Opera, Mozilla Firefox POZOSTAŁE FUNKCJE Menu ekranowe w oknie przeglądarki, języki: polski, angielski, rosyjski Strefy prywatności...

  • Page 27: Dane Techniczne

    NVIP-2DN5000H/IR-1P, NVIP-3DN5000H/IR-1P, NVIP-5DN5000H/IR-1P Skrócona instrukcja obsługi wer.1.1 DANE TECHNICZNE 2. DANE TECHNICZNE 2.1. Wymiary kamery Wymiary podano w mm. Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.

  • Page 28: Zawartość Opakowania

    NVIP-2DN5000H/IR-1P, NVIP-3DN5000H/IR-1P, NVIP-5DN5000H/IR-1P Skrócona instrukcja obsługi wer.1.1 DAN E TECHNICZNE 2.2. Zawartość opakowania Po otwarciu należy upewnić się czy w opakowaniu znajdują się następujące elementy:  Kamera IP  Torebka z akcesoriami montażowymi  Łącznik RJ45,  Kabel testowy BNC, ...

  • Page 29: Wygląd I Rozmieszczenie Ważnych Elementów Kamer

    NVIP-2DN5000H/IR-1P, NVIP-3DN5000H/IR-1P, NVIP-5DN5000H/IR-1P Skrócona instrukcja obsługi wer.1.1 DAN E TECHNICZNE 2.3. Wygląd i rozmieszczenie ważnych elementów kamer Regulacja Regulacja Serwisowe wyjście ostrości Slot na kartę microSD ogniskowej wideo (BNC) Przycisk resetu (przywrócenie ustawień domyślnych) 1. Interfejs sieciowy RJ45 (obsługa PoE).

  • Page 30: Instalacja

    NVIP-2DN5000H/IR-1P, NVIP-3DN5000H/IR-1P, NVIP-5DN5000H/IR-1P Skrócona instrukcja obsługi wer.1.1 INSTALACJA 3. INSTALACJA  Przyłożyć szablon montażowy do ściany lub sufitu i zaznaczyć miejsca pod otwory na wkręty mocujące.  Wywiercić otwory na wkręty mocujące.  Wywiercić dodatkowy otwór pod kabel wideo i zasilający.
  • Page 31 NVIP-2DN5000H/IR-1P, NVIP-3DN5000H/IR-1P, NVIP-5DN5000H/IR-1P Skrócona instrukcja obsługi wer.1.1 INSTALACJA  Odkręcić śrubę blokującą oraz pierścień blokujący i ustawić położenie kamery tak, aby uzyskać pożądany widok na scenę. Śruba blokująca Pierścień blokujący Poluzować Dokręcić Obrót pionowy/poziomy  Mocno dokręcić śrubę blokującą oraz pierścień blokujący.

  • Page 32: Uruchamianie I Wstępna Konfiguracja Kamery Ip

    NVIP-2DN5000H/IR-1P, NVIP-3DN5000H/IR-1P, NVIP-5DN5000H/IR-1P Skrócona instrukcja obsługi wer.1.1 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 4, URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 4.1. Uruchomienie kamery IP W celu uruchomienia kamery należy podłączyć kabel ethernetowy do gniazda sieciowego RJ45 kamery IP, a drugi koniec do przełącznika sieciowego PoE w standardzie zgodnym z IEEE 802.3af.

  • Page 33: Konfiguracja Parametrów Przy Użyciu Przeglądarki Internetowej

    Awarie powstałe w wyniku przepięć nie podlegają naprawie gwarancyjnej. 4.2. Konfiguracja parametrów przy użyciu przeglądarki internetowej Konfigurację sieciową kamery można przeprowadzić przy pomocy przeglądarki internetowej. Domyślne ustawienia sieciowe dla kamer IP NVIP-2DN5000H/IR-1P, NVIP-3DN5000H/IR-1P, NVIP-5DN5000H/IR-1P to : 1. Adres IP = 192.168.1.200 2.

  • Page 34: Połączenia Sieciowe Za Pomocą Przeglądarki Www

    NVIP-2DN5000H/IR-1P, NVIP-3DN5000H/IR-1P, NVIP-5DN5000H/IR-1P Skrócona instrukcja obsługi wer.1.1 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 5. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 5.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu wyświetlania obrazu wideo w rozdzielczości 1920x1080 dla 25kl/s.
  • Page 35 NVIP-2DN5000H/IR-1P, NVIP-3DN5000H/IR-1P, NVIP-5DN5000H/IR-1P Skrócona instrukcja obsługi wer.1.1 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Jeśli na komputerze zainstalowany jest Flash Player, ekran główny interfejsu kamery, służący do podglądu obrazu z kamery i jej konfiguracji zostanie automatycznie wyświetlony. UWAGA: Jeśli na komputerze nie ma zainstalowanego Flash Playera, użytkownik zostanie poproszony o wybór technologii, przy użyciu której będzie wyświetlany obraz z kamery:...

  • Page 36: Interfejs Www - Praca Z Kamerą

    NVIP-2DN5000H/IR-1P, NVIP-3DN5000H/IR-1P, NVIP-5DN5000H/IR-1P Skrócona instrukcja obsługi wer.1.1 INTERFEJS WWW - PRACA Z KAMERĄ 6. INTERFEJS WWW - PRACA Z KAMERĄ 6.1. Wyświetlanie obrazu na żywo 1. Menu konfiguracji kamery Podgląd wideo - podgląd obrazu na żywo Dane urządzenia - informacje o urządzeniu Ustawienia strumieni - ustawienia parametrów strumieni video i audio...
  • Page 37 NVIP-2DN5000H/IR-1P, NVIP-3DN5000H/IR-1P, NVIP-5DN5000H/IR-1P Skrócona instrukcja obsługi wer.1.1 INTERFEJS WWW - PRACA Z KAMERĄ 2. Ustawienia Video Strumień - wybór strumienia Typ kompresji - typ kompresji (VBR lub CBR) Bitrate (kbps) - strumień wideo (500 ~ 12000 kbps) Rozmiar GOP - interwał ramek kluczowych (1 ~ 60) Jakość...

  • Page 38: Połączenia Elektryczne I Złącza Akcesoriów

    NVIP-2DN5000H/IR-1P, NVIP-3DN5000H/IR-1P, NVIP-5DN5000H/IR-1P Skrócona instrukcja obsługi wer.1.1 POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 7. POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 7.1. Podłączenie zasilania kamery Kamera może być zasilana przez zewnętrzny zasilacz o parametrach zgodnych z zasilaniem kamery lub przez gniazdo sieciowe RJ45 przy wykorzystaniu technologii PoE (IEEE 802.3af). Do zasilenia kamery poprzez PoE należy użyć...

  • Page 39: Przywracanie Ustawień Fabrycznych Kamery

    NVIP-2DN5000H/IR-1P, NVIP-3DN5000H/IR-1P, NVIP-5DN5000H/IR-1P Skrócona instrukcja obsługi wer.1.1 PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY 8. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY Kamery IP marki NOVUS umożliwiają resetowanie ustawień:  programowo (z poziomu przeglądarki) restartowanie ustawień kamery  sprzętowo (przy użyciu przycisku reset) przywracanie ustawień fabrycznych kamery.
  • Page 40 2014-02-11 PR, MM AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com...
