U s e r 's m a n u a l
( s h o r t f o r m )

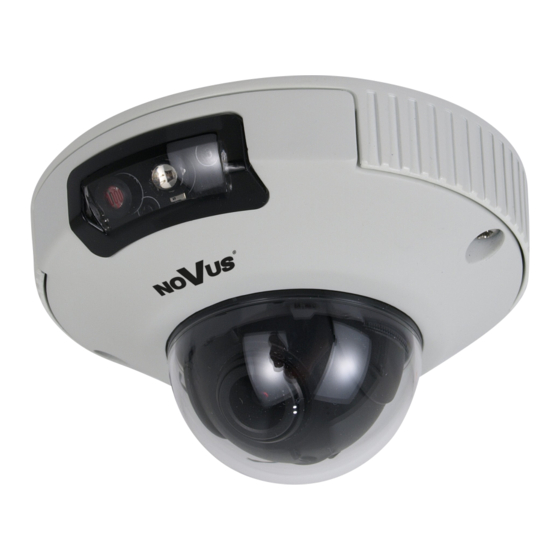

NVIP-2DN5002V/IRH-1P

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVIP-2DN5002V/IRH-1P and is the answer not in the manual?

Questions and answers

Related Manuals for Novus NVIP-2DN5002V/IRH-1P

Summary of Contents for Novus NVIP-2DN5002V/IRH-1P

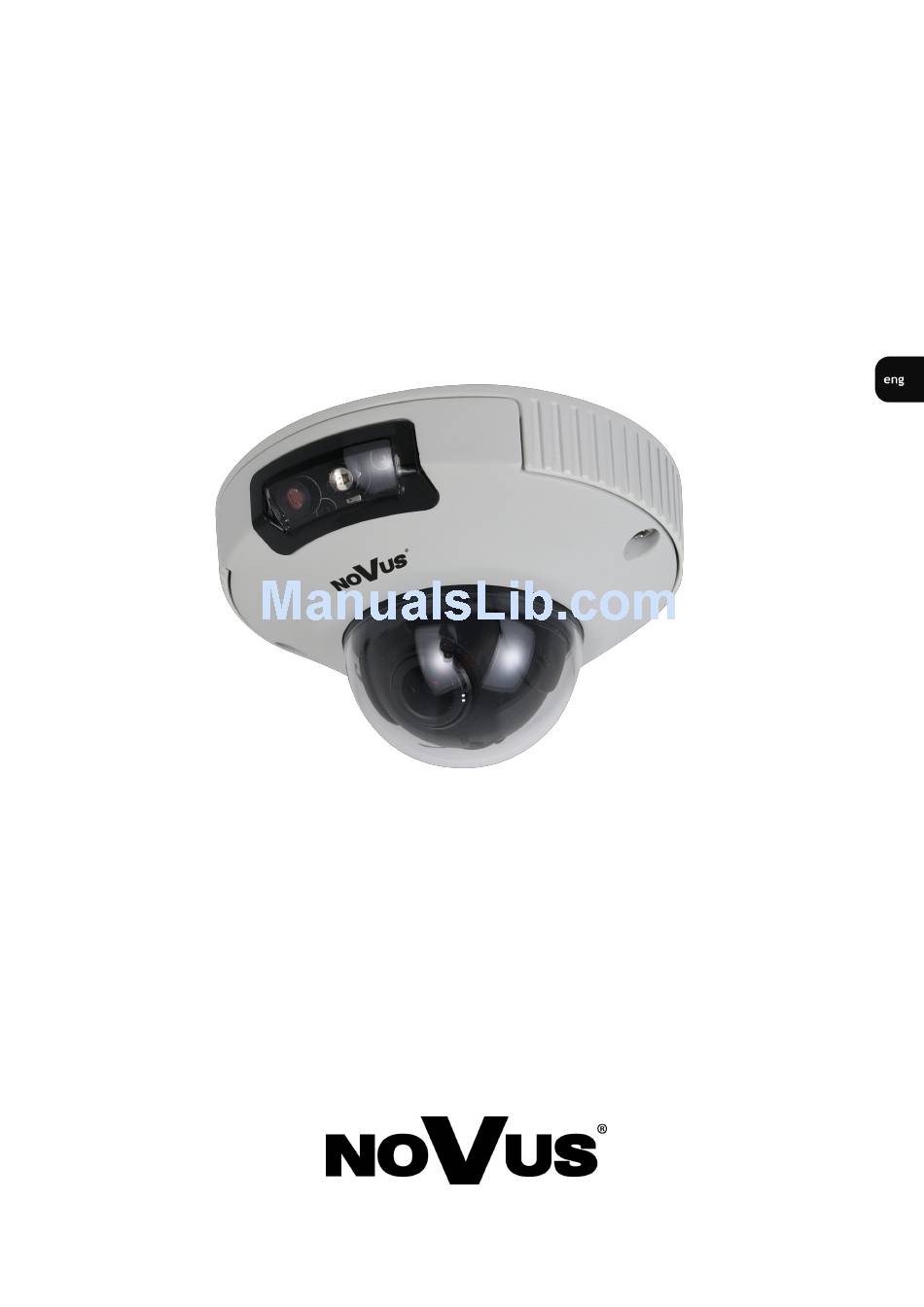

  • Page 1 U s e r ’s m a n u a l ( s h o r t f o r m ) NVIP-2DN5002V/IRH-1P...

  • Page 2: Important Safeguards And Warnings

    NVIP-2DN5002V/IRH-1P User’s manual ver.1.0 (short form) IMPORTANT SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of the following directives and national regulations implementing the directives:  Electromagnetic compatibility EMC 2004/108/EC.
  • Page 3 NVIP-2DN5002V/IRH-1P User’s manual ver.1.0 (short form) IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDISPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQEUSTED TO FAMILIARIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.

  • Page 4: Table Of Contents

    TABLE OF CONTENTS ..................... 4 1. FOREWORD INFORMATION ..................5 1.1. General Characteristics ..................5 1.2. NVIP-2DN5002V/IRH-1P tech specification ............6 1.3. Camera dimension ....................7 1.4. Package contents ....................8 2. START-UP AND INITIAL IP CAMERA CONFIGURATION ......... 9 2.1.

  • Page 5: Foreword Information

     Network protocol support : ONVIF(2.2) ,HTTP, TCP/IP, IPv4/v6, UDP/IP, RTSP, FTP, DHCP, NTP, PPPoE, SMTP  Software: NMS (NOVUS MANAGEMENT SYSTEM) for video recording, live monitoring, playback and remote IP devices administration  Power supply: VDC, PoE (Power over Ethernet)

  • Page 6: Nvip-2Dn5002V/Irh-1P Tech Specification

    NVIP-2DN5002V/IRH-1P User’s manual ver.1.0 (short form) FOREWORD INFORMATION 1.2. NVIP-2DN5002V/IRH-1P specification NVIP-2DN5002V/IRH-1P IMAGE Image Sensor 2 MPX CMOS sensor 1/2.8” APTINA Number of Effective Pixels 1920 (H) x 1080 (V) Min. Illumination 0.8 lx/F2.3 - color mode, 0.04 lx/F2.3 - color mode (DSS),...

  • Page 7: Camera Dimension

    NVIP-2DN5002V/IRH-1P User’s manual ver.1.0 (short form) FOREWORD INFORMATION 1.3. Camera dimensions 100 mm 49.2 mm 53 mm 30.3 mm 100 mm All rights reserved © AAT Holding S.A.

  • Page 8: Package Contents

    NVIP-2DN5002V/IRH-1P User’s manual ver.1.0 (short form) FOREWORD INFORMATION 1.4. Package contents 1.4. Package contents After you open the package make sure that the following elements are inside: After you open the package make sure that the following elements are inside: ...

  • Page 9: Start-Up And Initial Ip Camera Configuration

    NVIP-2DN5002V/IRH-1P User’s manual ver.1.0 (short form) START-UP AND INITIAL CAMERA CONFIGURATION 2. START-UP AND INITIAL IP CAMERA CONFIGURATION 2.1. Camera interior overview 2.2. Cabel connectors Color Description RJ-45 male network connector White RCA Audio input RCA Audio output 12V DC Power In Note : Use the included RJ45 coupler to connect to male end of RJ45 Ethernet cable.

  • Page 10: Nvip-2Dn5002V/Irh-1P Mounting

    NVIP-2DN5002V/IRH-1P User’s manual ver.1.0 (short form) START-UP AND INITIAL CAMERA CONFIGURATION NVIP-2DN5002V/IRH-1P mounting 2.3. 1.Use the included allen key to remove the camera cover screws (2x). Lift the cover away from the camera 2. Use the included mounting template or the camera to mark holes for the mounting screws and cable.
  • Page 11 NVIP-2DN5002V/IRH-1P User’s manual ver.1.0 (short form) START-UP AND INITIAL CAMERA CONFIGURATION 4. To adjust the viewing angle power up the camera. Connect to the camera using a web browser (see the chapter 2.4 for details ) or you can insert the included BNC test cable into video test cable terminals and connect to a test monitor .
  • Page 12 NVIP-2DN5002V/IRH-1P User’s manual ver.1.0 (short form) START-UP AND INITIAL CAMERA CONFIGURATION 5. (Optional) Insert a microSD card (not in set included ) into the camera. To enable recording, you must format the microSD card and configure microSD recording. microSD card Note : The camera supports microSD cards up to a maximum size of 32GB.

  • Page 13: Starting The Ip Camera

    START-UP AND INITIAL CAMERA CONFIGURATION 2.4. Starting the IP camera To run NOVUS IP camera you have to connect ethernet cable between camera and network switch with PoE support (IEEE 802.3af). You can also connect it directly via power supply adapter with parameters compatible with camera power supply specification.

  • Page 14: Initial Configuration Via The Web Browser

    192.168.1.2 to 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.

  • Page 15: Network Connection Utilizing Web Broswer

    NVIP-2DN5002V/IRH-1P User’s manual ver.1.0 (short form) NETWORK CONNECTION UTILIZING WEB BROWSER 3. NETWORK CONNECTION UTILIZING WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming image display in 1280x960 resolution and 25 fps speed.
  • Page 16 NVIP-2DN5002V/IRH-1P User’s manual ver.1.0 (short form) NETWORK CONNECTION UTILIZING WEB BROWSER If your computer has Flash Player installed, the main screen for the camera web interface opens. From here you can view and configure the camera. Caution: If your computer does not have Flash Player installed, you will be prompted to select if you would like to use ActiveX or Flash Player to connect to the camera: ...

  • Page 17: Www Interface - Working With Ip Camera

    NVIP-2DN5002V/IRH-1P User’s manual ver.1.0 (short form) WWW INTERFACE - WORKING WITH IP CAMERA 4. WWW INTERFACE - WORKING WITH IP CAMERA 4.1. Displaying live pictures 1. Camera settings Live Video - Live video preview Playback - Play records from SD cards...
  • Page 18 NVIP-2DN5002V/IRH-1P User’s manual ver.1.0 (short form) WWW INTERFACE - WORKING WITH IP CAMERA 2. Video Parameter Stream - Stream ID (choose one from available streams) Bite Rate Type - Bit rate type Bit Rate (kbps) - Bit rate I Frame Interval...

  • Page 19: Electric Connectors And Accesories

    5.1. Connecting power supply to the camera. The camera can be supplied by using RJ45 network socket or by power connector. To run NOVUS IP camera you can connect ethernet cable between camera and network switch with PoE support (IEEE 802.3af).

  • Page 20: Restoring Factory Defaults

    A window will appear click OK to start formating. Wait for the formatting to complete and then click OK. 6. RESTORING FACTORY DEFAULTS NOVUS IP cameras allow to restore defaults via:  Software (web browser level) resetting the camera settings ...
  • Page 21 NVIP-2DN5002V/IRH-1P User’s manual ver.1.0 (short form) NOTES All rights reserved © AAT Holding S.A.
  • Page 22 AAT Holding S.A., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2015-11-12 MB...
  • Page 23 I n s t r u k c j a o b s ł u g i ( s k r ó c o n a ) NVIP-2DN5002V/IRH-1P...
  • Page 24 NVIP-2DN5002V/IRH-1P Instrukcja obsługi wer.1.0 (skrócona) UWAGI I OSTRZEŻENIA Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...
  • Page 25 NVIP-2DN5002V/IRH-1P Instrukcja obsługi wer.1.0 (skrócona) WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI REJESTRATORA. UWAGA! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH PRACOWNIKÓW SERWISU.

  • Page 26: Spis Treści

    SPIS TREŚCI SPIS TREŚCI ........................4 1. INFORMACJE WSTĘPNE ....................5 1.1. Charakterystyka ogólna ..................5 1.2. Dane techniczne NVIP-2DN5002V/IRH-1P .............6 1.3. Wymiary kamery ....................7 1.4. Zawartość opakowania ..................8 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP ......9 2.1.

  • Page 27: Informacje Wstępne

    Obsługa protokołów: ONVIF(2.2), HTTP, TCP/IP, IPv4/v6, UDP/IP, RTSP, FTP, DHCP, NTP, PPPoE, SMTP  Oprogramowanie: NMS (NOVUS MANAGEMENT SYSTEM) - do rejestracji wideo, podglądu „na żywo”, odtwarzania oraz zdalnej konfiguracji urządzeń wideo IP  Zasilanie: 12 VDC, PoE (Power over Ethernet)

  • Page 28: Dane Techniczne Nvip-2Dn5002V/Irh-1P

    NVIP-2DN5002V/IRH-1P Instrukcja obsługi wer.1.0 (skrócona) INFORMACJE WSTĘPNE 1.2. Dane techniczne NVIP-2DN5002V/IRH-1P NVIP-2DN5002V/IRH-1P OBRAZ Przetwornik obrazu 2 MPX, matryca CMOS, 1/2.8”, APTINA Liczba efektywnych pikseli 1920 (H) x 1080 (V) Czułość 0.8 lx/F2.3 - tryb kolorowy, 0.04 lx/F2.3 - tryb kolorowy (DSS), 0 lx (IR wł.) - tryb czarno-biały...

  • Page 29: Wymiary Kamery

    NVIP-2DN5002V/IRH-1P Instrukcja obsługi wer.1.0 (skrócona) INFORMACJE WSTĘPNE 1.3. Wymiary kamery 100 mm 49.2 mm 53 mm 30.3 mm 100 mm Wszelkie prawa zastrzeżone © AAT Holding S.A.

  • Page 30: Zawartość Opakowania

    NVIP-2DN5002V/IRH-1P Instrukcja obsługi wer.1.0 (skrócona) INFORMACJE WSTĘPNE 1.4. Zawartość opakowania Po otwarciu należy upewnić się czy w opakowaniu znajdują się następujące elementy:  Kamera IP  Torebka z akcesoriami montażowymi  Łącznik złącza RJ-45  Kabel pomocniczego wyjścia wideo BNC ...

  • Page 31: Uruchamianie I Wstępna Konfiguracja Kamery Ip

    NVIP-2DN5002V/IRH-1P Instrukcja obsługi wer.1.0 (skrócona) URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.1. Opis wnętrza kamery 2.2. Złącza kamery NVIP-2DN5002V/IRH-1P Description Description Kolor Opis Złącze męskie RJ-45 Biały Wejście audio RCA Czerwony Wyjście audio RCA Złącze zasilania12V DC...

  • Page 32: Montaż Kamery Nvip-2Dn5002V/Irh-1P

    NVIP-2DN5002V/IRH-1P Instrukcja obsługi wer.1.0 (skrócona) URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP Montaż kamery NVIP-2DN5002V/IRH-1P 2.3. 1. Użyj dołączonego klucza imbusowego do odkręcenia dwóch śrub zewnętrznej obudowy kamery i zdejmij obudowę. 2. Do miejsca instalacji kamery przyłóż dołączony szablon montażowy i zaznacz miejsca pod kołki montażowe i wyjście kablowe.
  • Page 33 NVIP-2DN5002V/IRH-1P Instrukcja obsługi wer.1.0 (skrócona) URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 4. Aby ustawić podgląd z kamery należy podłączyć zasilanie do kamery a następnie połączyć się z kamerą za pomocą komputera (dokładny opis uruchomienia kamery znajduje się rozdziale nr. 2.4) lub użyć...
  • Page 34 NVIP-2DN5002V/IRH-1P Instrukcja obsługi wer.1.0 (skrócona) URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 5. W celu instalacji karty microSD (nie dołączona do zestawu) w kamerze należy umieścić ją w gnieździe kart microSD. Aby uruchomić nagrywanie należy sformatować kartę i skonfigurować nagrywanie. microSD card 6.

  • Page 35: Uruchomienie Kamery Ip

    NVIP-2DN5002V/IRH-1P Instrukcja obsługi wer.1.0 (skrócona) URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.4. Uruchomienie kamery IP W celu uruchomienia kamery należy podłączyć kabel ethernetowy do gniazda sieciowego RJ45 kamery IP, a drugi koniec do przełącznika sieciowego PoE (IEEE 802.3af). Możliwe jest również zasilenie kamery z zewnętrznego stabilizowanego zasilacza o parametrach spełniających wymagania kamery.

  • Page 36: Konfiguracja Parametrów Przy Użyciu Przeglądarki Internetowej

    NVIP-2DN5002V/IRH-1P Instrukcja obsługi wer.1.0 (skrócona) URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP  Połączenie wykorzystujące zewnętrzne zasilanie kamery i kabel ethernetowy skrosowany Kamera IP Komputer Transmisja danych - kabel ethernetowy skrosowany Informacja: Zasilacz zewnętrzny nie wchodzi w skład zestawu., należy się w niego zaopatrzyć we własnym zakresie.

  • Page 37: Połączenia Sieciowe Za Pomocą Przeglądarki Www

    NVIP-2DN5002V/IRH-1P Instrukcja obsługi wer.1.0 (skrócona) POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu wyświetlania obrazu wideo w rozdzielczości 1280x960 dla 25kl/s.
  • Page 38 NVIP-2DN5002V/IRH-1P Instrukcja obsługi wer.1.0 (skrócona) POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Jeśli na komputerze zainstalowany jest Flash Player, ekran główny interfejsu kamery, służący do podglądu obrazu z kamery i jej konfiguracji zostanie automatycznie wyświetlony. UWAGA: Jeśli na komputerze nie ma zainstalowanego Flash Playera, użytkownik zostanie poproszony o wybór technologii, przy użyciu której będzie wyświetlany obraz z kamery:...

  • Page 39: Interfejs Www - Praca Z Kamerą

    NVIP-2DN5002V/IRH-1P Instrukcja obsługi wer.1.0 (skrócona) POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1. Wyświetlanie obrazu na żywo 1. Menu konfiguracji kamery Podgląd wideo - podgląd obrazu na żywo Odtwarzanie - - odtwarzanie materiału zapisanego na karcie SD Dane urządzenia...
  • Page 40 NVIP-2DN5002V/IRH-1P Instrukcja obsługi wer.1.0 (skrócona) POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 2. Paramery Video Strumień - wybór strumienia Typ kompresji - wybór typu kompresji (VBR lub CBR) Bitrate (kbps) - określenie strumienia wideo (500 ~ 12000 kbps) Rozmiar GOP - ustawienia interwału ramek kluczowych (1 ~ 60) Jakość...

  • Page 41: Połączenia Elektryczne I Złącza Akcesoriów

    NVIP-2DN5002V/IRH-1P Instrukcja obsługi wer.1.0 (skrócona) POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5. POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5.1. Podłączenie zasilania kamery Kamera może być zasilana przez zewnętrzny zasilacz o parametrach zgodnych z zasilaniem kamery lub przez gniazdo sieciowe RJ45 przy wykorzystaniu technologii PoE (IEEE 802.3 af). Opis złącza zasilania zewnętrznego znajduje się...

  • Page 42: Przywracanie Ustawień Fabrycznych Kamery

    Format. Rozpocznie się proces formatowania po zakończeniu naciśnij przycisk OK.  Sprawdź pojemność zainstalowanej karty klikając Lokalizacja plików w tabeli Dostępne Miejsce 6. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY Kamery IP marki NOVUS umożliwiają resetowanie ustawień:  programowo (z poziomu przeglądarki) restartowanie ustawień kamery ...
  • Page 43 NVIP-2DN5002V/IRH-1P Instrukcja obsługi wer.1.0 (skrócona) NOTATKI Wszelkie prawa zastrzeżone © AAT Holding S.A.
  • Page 44 AAT Holding S.A., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2015-11-12 MB MM...
