Centralized Lubrication Systems
感謝您購買裕祥集中潤滑給油系統，爲了適當使用而無問題，請詳細閱讀本手冊
並確遵指示。
Welcome on using an iSHAN centralized lubrication systems. Read this owner's
manual before installing, operating or maintaining the product. Failure to follow
theinstructions and safety precautions in this owner's manual could result in serious injury,
death, or propertydamage. Keep for future reference.
裕祥集中潤滑給油裝置
(電動注油機)
(Automatic lubricator)

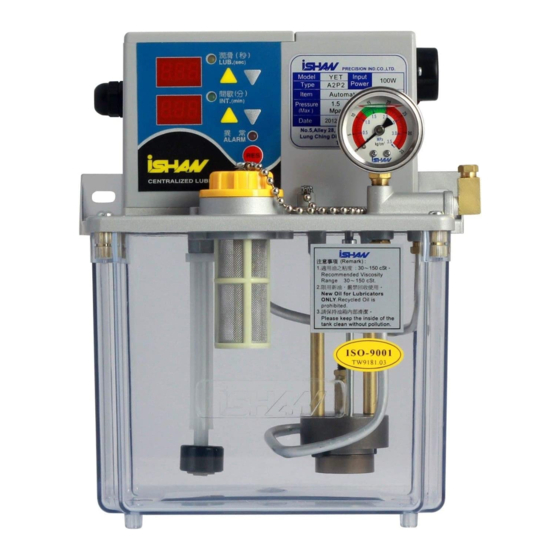

YET-A1 / YET-A1P1
抵抗式電動注油機
Resistance type automatic lubricator
YET-A2/ YET-A2P2
容積式電動注油機
Piston type automatic lubricator
操作手冊
Operation Manual
1 - 25
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for iSHAN YET-A1
Summary of Contents for iSHAN YET-A1
- Page 1 Operation Manual 感謝您購買裕祥集中潤滑給油系統，爲了適當使用而無問題，請詳細閱讀本手冊 並確遵指示。 Welcome on using an iSHAN centralized lubrication systems. Read this owner's manual before installing, operating or maintaining the product. Failure to follow theinstructions and safety precautions in this owner’s manual could result in serious injury, death, or propertydamage. Keep for future reference.
-
Page 2: Table Of Contents
目錄 1.應用範圍 ............................3 2.基礎操作 ............................3 2-1 安全措施 ........................... 3 2-1.1 安裝前 ..........................3 2-1.2 加油之前 ........................... 3 2-1.3 控制器的安全措施 ......................3 2-1.4 發生故障時 ........................4 注油機組成元件 ........................ 4 產品標籤 ..........................5 2-4 安裝 ............................6 2-4.1 安裝注油機 ........................6 2-4.2 加入油料... -
Page 3: 應用範圍
裕祥集中潤滑給油裝置可用來潤滑滾珠軸承、滑動軸承、平滑動軌道、圓筒滑動 軌道、線性滑軌、凸輪、齒輪、鏈條…等等。 裕祥集中潤滑給油裝置適用於各式機械的潤滑，例如車床、銑床、沖床、研磨機， 等等。 它可以對不同機器的各個潤滑點同時作潤滑。 YET 機型適用 30 to 250 cSt 的潤滑油；限用新油。 YET-A1 和 YET-A2 的設計重點是間歇性潤滑。間歇時間數值可設定 1 到 999(單位：秒/分/時)。潤滑時間數值則可設定為 1 到 999 (單位：秒/)，注油機出廠已 設定為潤滑：秒，間歇：分。YET-A1 和 YET-A2 注油機允許用戶做時間性控制。 YET-A1 最大出油量為每分鐘 200 ml。 YET-A2 最大出油量為每分鐘 150 ml。 YET-A1 的設定壓力為 7 kgf/cm ，YET-A2 的設定壓力為 15 kgf/cm 。為保護週... -
Page 4: 2-1.4 發生故障時
2-1.4 發生故障時 * 只有裕祥公司的客戶服務人員有權進行維修， 並須使用原廠之備用零件。 2-2 注油機組成元件 電子箱頂蓋 液位開關 電纜固定頭 齒泵 YET-A 控制面版 10 釋壓閥 丸蓋 11 脫壓機構（ A2 專用） 上蓋 12 直角接頭 加油口濾網 13 壓力錶 油箱 14 電子箱外殼 (圖一) 4 - 25... -
Page 5: 產品標籤
2-3 產品標籤 規格貼紙 小心觸電 電子箱外殼右前方 電子箱外殼上方 配線貼紙 注意事項 操作說明 電子箱外殼 油箱正面右上方 油箱左側 內部 5 - 25... -
Page 6: 2-4.1 安裝注油機
2-4 安裝 2-4.1 安裝注油機 安裝時 (見圖二) 用兩支螺絲(1)將上 蓋(2)的固定孔鎖在機器上的螺孔(3)，機器 上兩孔相距（2L 爲 172~180mm，3L 爲 190~205 mm，4L 爲 230~250 mm）。裝設 高度應高於地面 0.6 ~ 1.7 公尺。 (圖二) 2-4.2 加入油料 取下丸蓋並注入乾淨未使用過 的潤滑油到油箱內 (見圖三)，直到 八分滿的高度,然後蓋上丸蓋 ， 只能 使用黏度介於 30 ~ 250cSt 的潤滑 油。 注意 ! 若使用油料的黏度高於 250cSt 注油機可能會燒毀。... - Page 7 點所在的電子箱之螺絲 (圖五)。電子箱左方有一電纜固定頭。 請旋開此 電纜固定頭(圖六)，並將此電纜固定頭穿套過電纜， 再把電纜從開口推穿進電子箱， 把電纜接到電源及警報的接點 (圖七)。 要連接時，先鬆開地線接點的螺絲，再把地線 接上去，並拴緊螺絲以固定之①。接著依正負方向把電纜接到 電源 "POWER" 接點② 上。 完成後將配線盒蓋上，並將電纜固定頭旋緊以免電線被拉出配線盒造成斷路 (參考 圖九)。將電源接上，若接線正確，在控制台上的潤滑指示燈 (橙燈) 會亮起 (圖十)。 同時注油機以開機即潤滑開始運轉。 (圖五) (圖六) (圖七) 通電時 NC - COM (常閉) COM - NO (常開) Connection 不缺油時 電路導通 電路不導通 缺油時 電路不導通 電路導通 (圖八) (圖九) 7 - 25...
-
Page 8: 使用說明
3.使用說明 3-1 控制台 潤滑指示燈(黃燈) 潤滑時間增加鍵 潤滑時間顯示 潤滑時間減縮鍵 間歇指示燈(綠色) 間歇時間顯示 間歇時間減縮鍵 間歇時間增加鍵 異常指示燈(紅燈) RES 強制潤滑 (圖十) 3-2 間歇 / 潤滑時間數值顯示 間歇/潤滑時間的設定值可以壓住控制台上的任一鍵 ” ▲ ” 或 ” ▼ ” 1 至 2 秒而由顯示螢幕讀取。如果未按任何鍵，注油機 5 秒鐘後會自動重新啟動。 在間歇期間，間歇時間顯示螢幕會顯示剩餘的間歇時間，潤滑時間顯示螢幕會顯 示設定值。同理，在潤滑期間，潤滑時間顯示螢幕會顯示剩餘的潤滑時間，間歇時間 顯示螢幕會顯示設定值。在任何時間按 ” ▲ ” 或 ” ▼ ” 鍵約 2 秒可讀取潤滑 /間歇時間的設定值。如果未再按任何鍵，注油機... -
Page 9: 3-5.1 動作說明
按鍵時叫 0.2S 壓力異常 0.5 秒閃爍 0.5 秒閃爍 油位不足 0.5 秒閃爍 0.5 秒閃爍 按立即潤滑 2 秒後 ON 2 秒後 ON 3-6 補充油料 油的高度必須大約介於油箱三分到八分滿之間。如果油的高度比浮動開關位 置還低，潤滑機會停止動作並送出一個警報信號。此時請加入新油 (見圖三)﹐將 油箱蓋打開並倒入新油。 注意! 切勿使用已用過的潤滑油。 4.保養 裕祥集中潤滑給油裝置的保養十分容易，為維護裝置請定期清理油箱。若油 箱底部或濾油網發現雜質，請將注油機停止並將油箱四個角落的螺絲拆下，使油 箱與注油機其他部份分離，油箱清洗後請將螺絲裝迴旋緊。 為了避免人為操作不當造成故障，下列事項請確實遵守： 關機後須等待二十秒才能再開機以維護電子控制系統穩定。 不可私自變更本公司機台的出廠設定，以免造成故障。 YET-A1 之出油接頭為特殊止逆裝置，不得私自更換。 YET-A2 之出油口不可裝止逆接頭以免無法正常供油。 9 - 25... -
Page 10: 故障排除
5.故障排除 ! 作任何檢查前應先關閉電源。 ! 對於未列於以下表格內的異常狀況，請勿自行修理及拆解 (請向本公司或經銷商 諮詢)。 異常狀況 異常原因 故障排除 電源切斷 檢查電源線 指示燈失效 更換指示燈 指示燈不亮 檢查電源線是否接錯位置或接 電源接錯，造成內部線路燒毀 錯電壓，標示原因並將機台寄回經 銷商或本公司維修。 缺油(油量不足) 請補充油料。 指示燈亮但無油 液位開關異常 更換液位開關。 流出 幫浦或馬達故障 更換幫浦馬達 濾油網阻塞 清理吸油組之濾網 油流出量不足 油黏度太高或太低 使用適當黏度的油品 套管必須完全套入管子並使油 油管與注油機接 安裝錯誤 管放進接頭後伸出套管至少 1 mm 頭處漏油 以上的長度。 等待約一分鐘若無油流出，將... -
Page 11: 注意事項
此裝置保證期間爲 12 個月，在保證期間免費維修只有在裝置未被擅改並且完整， 未拆封的狀態寄回給裕祥服務人員始予接受。請勿在未商議的情況下寄回剩餘零件， 收件人負擔運費的方式需經本公司服務人員同意。此保證包含原廠材料和製造瑕疵， 若因爲天災或未遵照本操作手冊而至損壞則不在保證之內。 7.注意事項 注意 : 本公司得不經通知顧客自行從事產品技術及外觀上的改進。本手冊之說明及資 訊亦不再保證之內。因此，不得以此進行法律訴訟。 8.技術資料 8-1 規格 / 介面 YET-A1 YET-A2 電源供應 AC 110 V or AC 220 V AC 110 V or AC 220 V 消耗功率 (max.) 100W 100W 容許粘度範圍 30 ~ 250 cSt 30 ~ 250 cSt 吐出量... -
Page 12: 接線圖
8-2 接線圖 12 - 25... - Page 13 Index 1 SCOPE OF APPLICATION ......................14 2 BASIC OPERATION ........................14 ......................14 AFETY INFORMATION 2-1.1 Before installing ........................ 15 2-1.2 Before lubricant filling ...................... 15 2-1.3 Control panel safety information ..................15 2-1.4 Faults ..........................15 2-2 P ....................
- Page 14 It is fit to control different lubricating points at the same time against different machines.
- Page 15 !Comply with the specifications on the rating plate of the motor or the electrical components.. !iSHAN centralized lubrication systems must not be used in other purposes other than lubricating machines. 2-1.2 Before lubricant filling You must observe the machinery manufacturer's information on the lubricants to be used in the machinery.
- Page 16 2-2 Parts of lubrication unit Cover Level switch Cable gland Gear pump Control panel 10 Relief valve Oil tank cap 11 Dump valve(for A2) Mounting board 12 Elbow adapter Oil inlet filter 13 Pressure gauge Reservoir 14 Housing Fig.1 16 - 25...
- Page 17 2-3 Label instruction Model label Electric Shock Positioned on the front upper right side of housing Positioned on the cover of housing Wiring Warning Operation instruction instruction Positioned Positioned on the front upper right side of Positioned on the left side of the inside housing the reservoir reservoir...
- Page 18 2-4 Installation 2-4.1 Positioning and mounting (Fig.2)The lubrication unit is attached to the intended mounting location (3) using appropriate fastening materials (1).The mounting dimensions of fixing holes for 2L are measured between 172 to 180mm ; 3L between 190 to 205mm ; 4L between 230 to 250mm.
- Page 19 Fig.5 Fig.6 Fig.7 Power switched on Connection NC - COM COM - NO Sufficient, lubricant The contact closed The contact open Insufficient, lubricant The contact open The contact closed Fig.8 Fig.9 2-4.4 Wiring and alarm Warning !! To prevent chance of serious injury, death or property damage, disconnect the product from main power supply before working on it.
- Page 20 point (remark NC/COM/NO) to other detectors or monitors for the application to stop machine when the lubricant is insufficient. After the electrical connection is finished, tighten the cable gland (Fig.9) and fix the cover. Then turn on the power and the lubrication indicator light on the panel will lamp and the motor feeds oil if the electrical connection is correct.
- Page 21 Press RES button for two seconds, the lubrication unit will restart up and then run default setting to deliver lubricant. 3-5 Operating mode setting Warning !! Only allow authorized person by iSHAN company to change default setting. The user only can adjust time for lubrication or intermittence. 3-5.1 Display & Action instruction...
- Page 22 Default setting is not allowed to change by the user in case malfunction. The adapter with check valve for YET-A1 is specified. Never change it by yourself. YET-A2 is prohibited to install the adapter with check valve, which will result in lubrication system failure.
- Page 23 God. Any return must consult with iSHAN and obtain iSHAN’s approval before action. 7Announcement Warning：iSHAN reserves the right to make content and technical changes without notice and it includes the manual. It is invalid to file a lawsuit against iSHAN in above changes. 23 - 25...
- Page 24 8.Technical data 8-1 Specification YET-A1/A1P1 YET-A2/A2P2 Power supply AC 110 V or AC 220 V AC 110 V or AC 220 V Consumption power (max.) 100W 100W Viscosity, lubricant 30 ~ 250 cSt 30 ~ 250 cSt Max. output volume...
-
Page 25: 聯繫方式
If you have technical queries, please contact one ofthe 臺灣總部： following plants. 臺灣省臺中市龍井區台西南路 256 巷 28 弄 5 號 Manufacturer：ishan Precision Industry Co., Ltd. TEL：+886-4-26302881 FAX：+886-4-26302880 Add: No. 5, Alley 28, Lane 256, Tai Si S. Rd, Lung Ching Hsiang, TaichungHsien, Taiwan E-mail：ishan@tcts.seed.net.tw...
