Alimentation depuis le plafond (120V/60Hz)
RECEPTEUR
MOTEUR

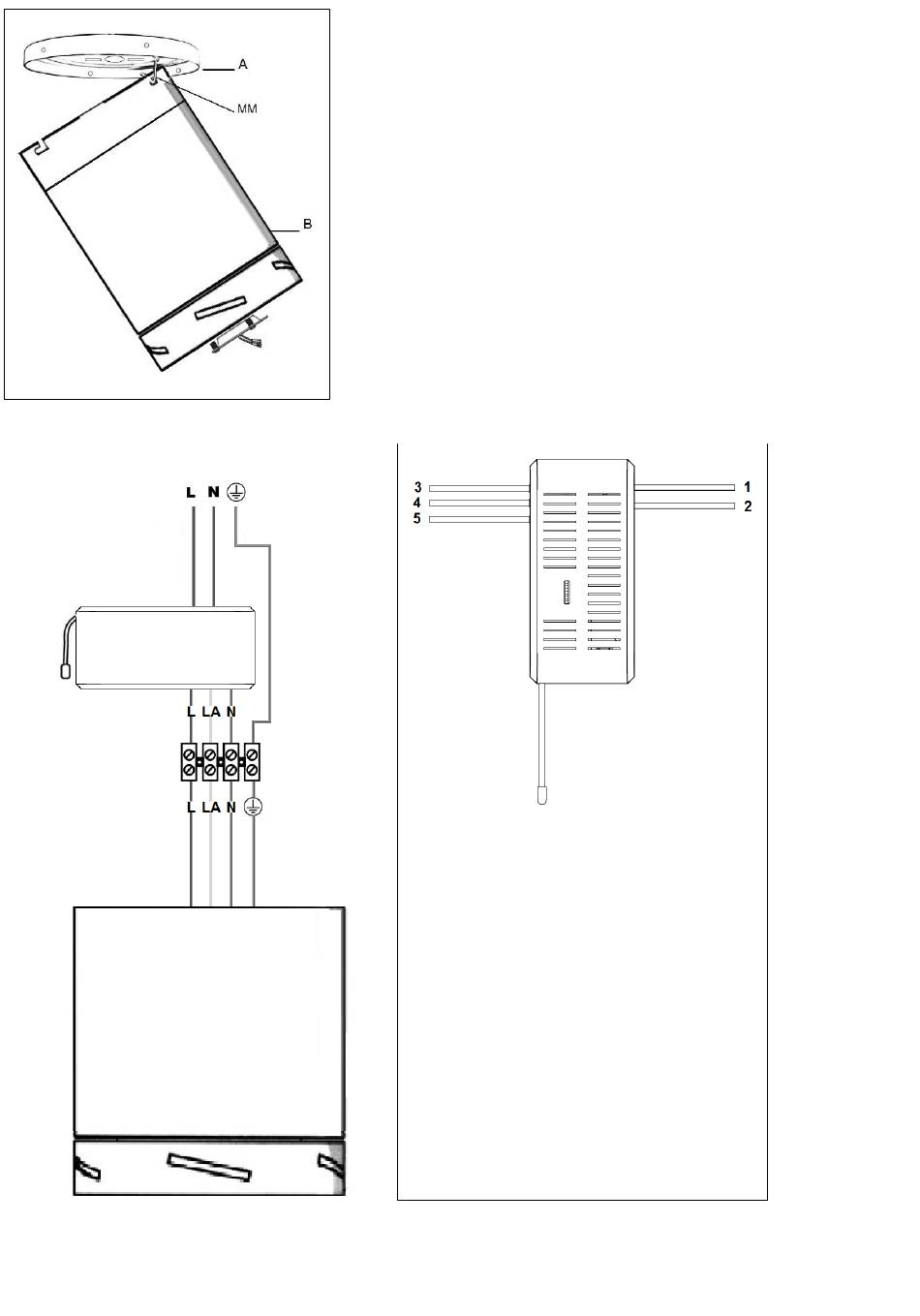

4. schéma de connexion de la télécommande.
3.
¨ Soulevez avec précaution l'ensemble ventilateur-moteur (B)
jusqu'au support de montage coulissant (A).
¨ Placez l'ensemble ventilateur-moteur (B) sur le crochet en J
(MM) de la plaque de montage.
¨ fourni en utilisant l'un des trous ronds situés sur le bord
extérieur de l'ensemble ventilateur-moteur (B).Accrochez le
ventilateur au crochet en J (MM).
Sous-titre :
1 : AC IN N (Blanc)
2 : AC IN L (Noir)
3 : Fil sous tension pour le ventilateur L
(Noir)
4 : Fil sous tension pour le contrôle de la
lampe LA (Bleu)
5 : Sortie ligne zéro commune N (Blanc)
