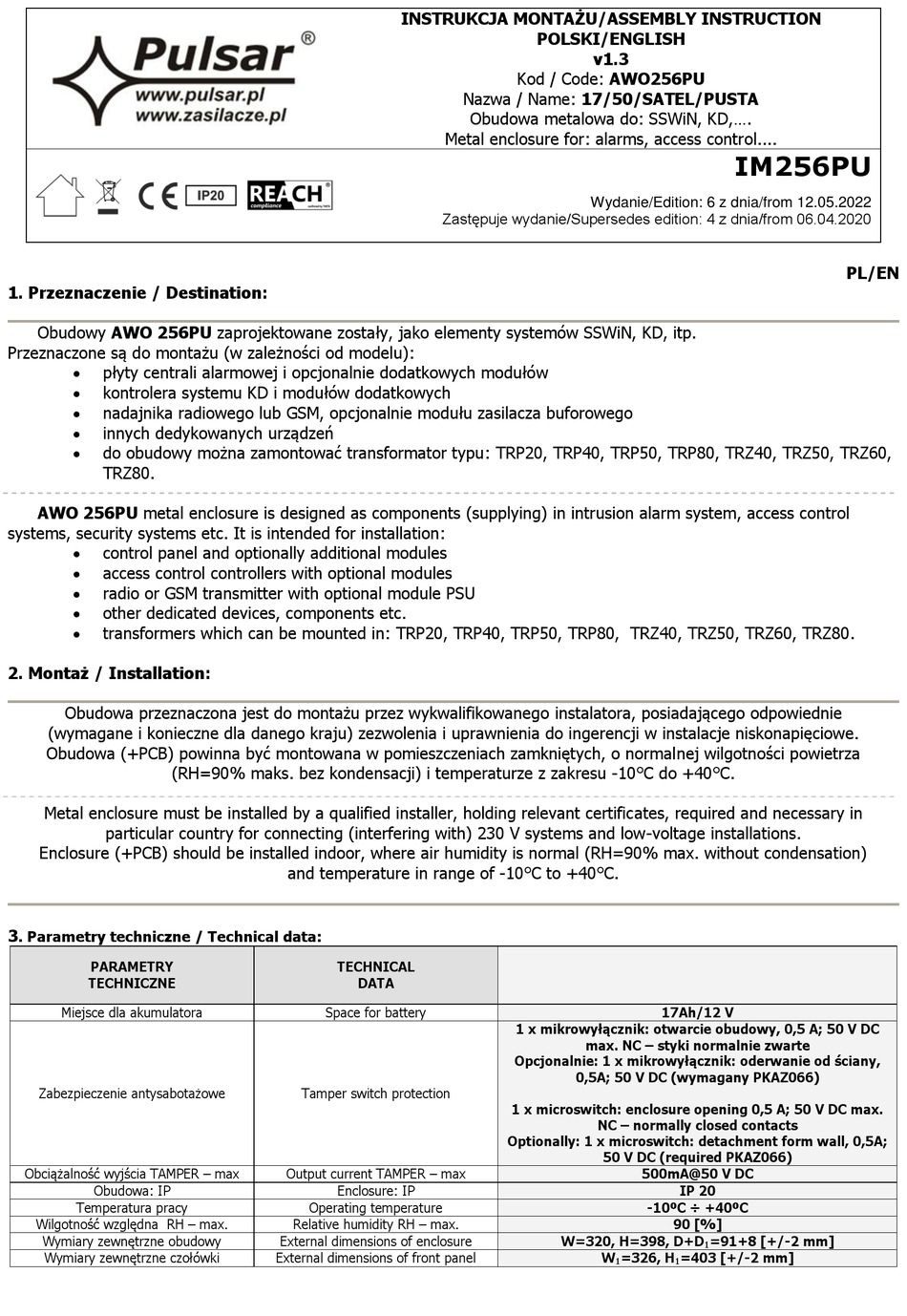

Pulsar IM256PU Assembly Instruction

1. Przeznaczenie / Destination:

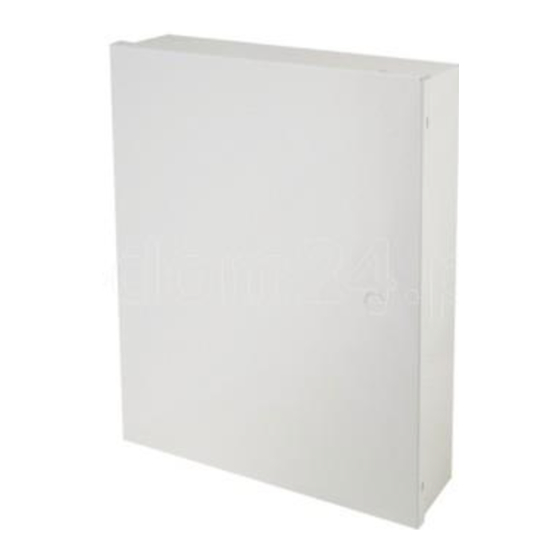

Obudowy AWO 256PU zaprojektowane zostały, jako elementy systemów SSWiN, KD, itp.
Przeznaczone są do montażu (w zależności od modelu):
 płyty centrali alarmowej i opcjonalnie dodatkowych modułów

kontrolera systemu KD i modułów dodatkowych
 nadajnika radiowego lub GSM, opcjonalnie modułu zasilacza buforowego
 innych dedykowanych urządzeń
 do obudowy można zamontować transformator typu: TRP20, TRP40, TRP50, TRP80, TRZ40, TRZ50, TRZ60,
TRZ80.
AWO 256PU metal enclosure is designed as components (supplying) in intrusion alarm system, access control
systems, security systems etc. It is intended for installation:
 control panel and optionally additional modules
 access control controllers with optional modules
 radio or GSM transmitter with optional module PSU
 other dedicated devices, components etc.
 transformers which can be mounted in: TRP20, TRP40, TRP50, TRP80, TRZ40, TRZ50, TRZ60, TRZ80.
2. Montaż / Installation:
Obudowa przeznaczona jest do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie
(wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do ingerencji w instalacje niskonapięciowe.
Obudowa (+PCB) powinna być montowana w pomieszczeniach zamkniętych, o normalnej wilgotności powietrza
(RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C.
Metal enclosure must be installed by a qualified installer, holding relevant certificates, required and necessary in
particular country for connecting (interfering with) 230 V systems and low-voltage installations.
Enclosure (+PCB) should be installed indoor, where air humidity is normal (RH=90% max. without condensation)
3
. Parametry techniczne / Technical data:
PARAMETRY
TECHNICZNE
Miejsce dla akumulatora
Zabezpieczenie antysabotażowe
Obciążalność wyjścia TAMPER – max
Obudowa: IP
Temperatura pracy
Wilgotność względna RH – max.
Wymiary zewnętrzne obudowy
Wymiary zewnętrzne czołówki
INSTRUKCJA MONTAŻU/ASSEMBLY INSTRUCTION
Metal enclosure for: alarms, access control....
Zastępuje wydanie/Supersedes edition: 4 z dnia/from 06.04.2020
and temperature in range of -10°C to +40°C.
TECHNICAL
DATA
Space for battery
Tamper switch protection
Output current TAMPER – max
Enclosure: IP
Operating temperature
Relative humidity RH – max.
External dimensions of enclosure
External dimensions of front panel
POLSKI/ENGLISH
v1.3
Kod / Code: AWO256PU
Nazwa / Name: 17/50/SATEL/PUSTA
Obudowa metalowa do: SSWiN, KD,....
Wydanie/Edition: 6 z dnia/from 12.05.2022
1 x mikrowyłącznik: otwarcie obudowy, 0,5 A; 50 V DC
max. NC – styki normalnie zwarte
Opcjonalnie: 1 x mikrowyłącznik: oderwanie od ściany,
0,5A; 50 V DC (wymagany PKAZ066)
1 x microswitch: enclosure opening 0,5 A; 50 V DC max.
NC – normally closed contacts
Optionally: 1 x microswitch: detachment form wall, 0,5A;
50 V DC (required PKAZ066)
W=320, H=398, D+D
W =326, H
1
IM256PU
17Ah/12 V
500mA@50 V DC
IP 20
-10ºC ÷ +40ºC
90 [%]
=91+8 [+/-2 mm]
1
=403 [+/-2 mm]
1
PL/EN
