Summary of Contents for Pulsar TELOS XP50

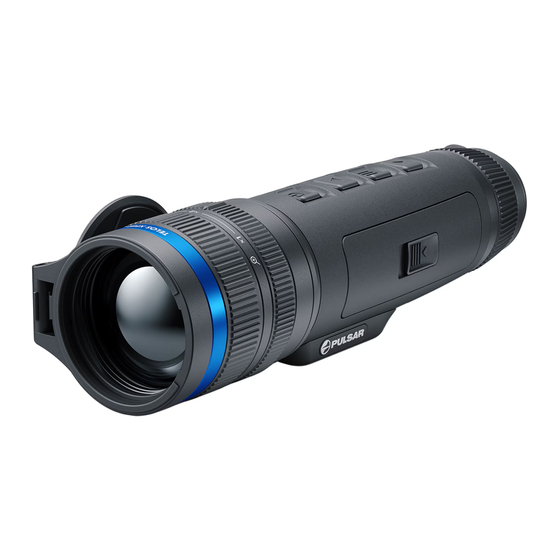

- Page 1 Quick Start Guide English Français Deutsch Thermal Imaging Monocular TELOS XP50 Español Italiano Русский...
- Page 2 The device repair is possible within 5 years. The current version of the User’s Manual can be found on the website www.pulsar-vision.com For technical support please contact support@pulsar-vision.com Attention! Les imageurs thermiques Telos nécessitent l’obtention d’une licence s’ils sont exportés hors de votre pays.
- Page 3 Die Reparatur des Gerätes ist innerhalb von 5 Jahren möglich. La versione attuale delle istruzioni d’uso è disponibile sul sito Die aktuelle Version der Bedienungsanleitung finden Sie unter www.pulsar-vision.com www.pulsar-vision.com Per ricevere assistenza tecnica si prega di utilizzare l’indirizzo email Für technische Unterstützung wenden Sie sich bitte an...
- Page 4 Install the Stream Vision 2 application to download files, update firmware, control the device by remote control and broadcast images from your device to a smartphone or a tablet via WiFi. Installez l’application Stream Vision 2 pour télécharger vos fichiers, mettre à jour le logiciel, contrôler l’appareil à distance et diffuser des images depuis votre appareil vers un smartphone ou une tablette via Wi-Fi.
-
Page 7: Table Of Contents
Thermal Imaging Monocular TELOS XP50 Quick Start Guide 12-17 English Guide de Démarrage Rapide 18-23 Français Kurzanleitung 24-29 Deutsch Guía de inicio rápido 20-35 Español Guida di avvio rapido 36-41 Italiano Краткая инструкция по эксплуатации 42-47 Русский... -
Page 12: Quick Start Guide
Description Components and Controls Telos thermal imaging monoculars are designed for use both Lens cover at night-time and during the day and provide exceptional Lens focus ring image quality even in adverse weather conditions (fog, smog, Digital zoom adjustment ring rain) and beyond obstacles like branches, tall grass, dense Tripod socket foliage, etc. - Page 13 Getting Started Activate the Quick Menu by briefly pressing the MENU (11) button to adjust the brightness and contrast of the display Before first use, the battery should be charged (for more details, see the Interface –> Quick Menu section according to the diagram in the figure.
- Page 14 Interface Main Menu The main menu contains settings for palettes, Wi-Fi, Quick Menu calibration, dead pixel repair, etc. The quick menu is used to quickly access the settings for Activated by long pressing the MENU (11) button. brightness, contrast, and use the stadiametric rangefinder. Activated by briefly pressing the MENU (11) button.
- Page 15 Button Operation ON/OFF button Device is off: Power on the device: short press of the ON/OFF button. Device is on: Power off the device: long press of the ON/OFF button for longer than 3 seconds. Turn display off: long press of the ON/OFF button for less than 3 seconds. Turn display on: short press of the ON/OFF button.
- Page 16 Decrease value: short press of the DOWN/MODE button. In Main Menu: Menu navigation down/left: short press of the DOWN/MODE button. The Detailed User’s Manual is available through a QR code or on the website www.pulsar-vision.com in the section Support -> Manuals -> Telos. Quick Start Guide...
- Page 17 Specifications Model XP50 77493 Microbolometer 640x480 px @ 17 μm NETD, mK < 18 Optical Specifications Lens, mm F50 / 1.0 Magnification, x 2.5-10 Field of view (HxV), ° 12.4x9.3 Detection distance (Object of "deer" type), m/y 1800 / 1969 Display Type / Resolution, px AMOLED / 1024x768...
-
Page 18: Guide De Démarrage Rapide
Description Éléments et commandes de l’appareil Les monoculaires d’imagerie thermique Telos sont conçus Capuchon d’objectif pour être utilisés le jour comme la nuit dans des conditions Bague de mise au point de l’objectif météorologiques difficiles (brouillard, smog, pluie) ainsi qu’en Bague de réglage du zoom numérique présence d’obstacles rendant difficile la détection d’une cible Prise trépied... - Page 19 Mise en route d’amplification augmente. Sélectionnez l’une des palettes couleur dans le menu Avant la première utilisation, la batterie doit être principal (pour plus de détails, consultez la section chargée selon le schéma de la figure. «Interface» –> «Menu principal» –> «Modes de couleurs» Insérez la batterie dans le compartiment batterie de la version complète du manuel).
-
Page 20: Guía De Inicio Rápido
Interface Menu principal Le menu principal contient des paramètres pour les palettes, Menu rapide le Wi-Fi, le calibrage, le traitement des pixels morts, etc. Le menu rapide est utilisé pour accéder rapidement aux Activé en appuyant longuement sur le bouton MENU (11). réglages de luminosité, de contraste et d’utiliser le télémètre stadimétrique. - Page 21 Fonctions des boutons Bouton ON/OFF L’appareil est éteint: Allumage de l’appareil: appuyez brièvement sur le bouton ON/OFF. L’appareil est allumé: Extinction de l’appareil: appuyez longuement sur le bouton ON/OFF pendant plus de 3 secondes. Éteindre l’écran: appuyez longuement sur le bouton ON/OFF pendant moins de 3 secondes.
- Page 22 Menu principal: Navigation en bas/à gauche: appuyez brièvement sur le bouton DOWN/MODE. Le Manuel utilisateur détaillé est disponible grâce au QR code ou sur le site www.pulsar-vision.com dans la rubrique Support -> Manuels d’utilisation -> Telos. Guide de Démarrage Rapide...
- Page 23 Spécifications techniques Modèle XP50 77493 Microbolomètre 640x480 px @ 17 μm NETD, mK < 18 Spécifications optiques Lentille, mm F50 / 1.0 Grossissement, x 2,5-10 Champ de vision (HxV), degré 12,4x9,3 Distance de détection (Objet de type «cerf»), m 1800 L’écran Type / Résolution, pixels AMOLED / 1024x768...
-
Page 24: Kurzanleitung
Beschreibung Gerätekomponenten und Bedienungselemente Wärmebild-Monokulare Telos sind für den Einsatz sowohl in der Nacht, als auch am Tag bei schwierigen Objektivschutzdeckel Wetterverhältnissen (Nebel, Smog, Regen) entwickelt, sowie Fokussierring für Umgebungen mit Hindernissen, welche die Erkennung Digitalzoom-Einstellring eines Ziels erschweren (Äste/ Zweige, hohes Gras, dichte Sträucher usw.). - Page 25 Inbetriebnahme Wärmebild mit zunehmender Verstärkung zu verbessern. Wählen Sie im Hauptmenü eine der Farbpaletten Vor der ersten Inbetriebnahme sollte der Akku gemäß aus (weitere Informationen finden Sie im Abschnitt dem Schema in der Abbildung aufgeladen werden. „Schnittstelle“ -> „Hauptmenü“ -> „Farbmodi“ in der Setzen Sie den Akku in das Akkufach des Geräts ungekürzten Ausgabe des Handbuchs).
- Page 26 Schnittstelle Hauptmenü Das Hauptmenü enthält Einstellungen für Paletten, Wi-Fi, Schnellstartmenü Kalibrierung, Behandlung toter Pixel usw. Das Schnellstartmenü wird verwendet, um schnell die Wird durch langes Drücken der Taste MENU (11) aktiviert. Einstellungen für Helligkeit und Kontrast zuzugreifen und den stadiametrischen Entfernungsmesser einzusetzen. Wird durch kurzes Drücken der Taste MENU (11) aktiviert.
- Page 27 Funktionen der Tasten Taste ON/OFF Das Gerät ist Das Gerät einschalten: kurzes Drücken der Taste ON/OFF. ausgeschaltet: Das Gerät ist Das Gerät ausschalten: langes Drücken der Taste ON/OFF für mehr als 3 Sekunden. eingeschaltet: Das Display ausschalten: langes Drücken der Taste ON/OFF für weniger als 3 Sekunden. Das Display einschalten: kurzes Drücken der Taste ON/OFF.
- Page 28 MODE. Schnellmenü: Wert verringern: kurzes Drücken der Taste DOWN/MODE. Hauptmenü: Navigation nach unten/nach links: kurzes Drücken der Taste DOWN/MODE. Das ausführliche Benutzerhandbuch ist über einen QR-Code oder auf der Website www.pulsar-vision.com im Bereich Service -> Betriebsanleitungen -> Telos verfügbar. Kurzanleitung...
- Page 29 Technische Daten Modell XP50 77493 Mikrobolometer 640x480 px @ 17 μm NETD , mK < 18 Optische Kenndaten Objektiv, mm F50 / 1.0 Vergrößerung, x 2,5-10 Winkel des Sehfeldes (HxV), Grad 12,4x9,3 Entdeckungsdistanz (Objekt vom Typ „Hirsch“), m 1800 Display Typ / Auflösung, px AMOLED / 1024x768 Elektronische Kenndaten...
- Page 30 Descripción Unidades de dispositivo y controles Los monoculares térmicos Telos están destinados para ser Tapa del objetivo usados tanto de noche como durante el día en condiciones Anillo de enfoque del objetivo climáticas complicadas (niebla, smog, lluvia), así mismo Anillo de ajuste del zoom digital cuando hay obstáculos que dificulten la detección de Toma de trípode objetivos (ramas, hierba alta, arbustos densos, etc.).
- Page 31 Funcionamiento de amplificación. Seleccione una de las paletas de colores en el menú Antes del primer uso, la batería debe cargarse de principal (para más información, consulte la sección acuerdo con el diagrama de la figura. “Interfaz” -> “Menú principal” -> “Modos de color” de la Inserte la batería recargable en el compartimento de la versión completa del manual).
- Page 32 Interfaz Menú principal El menú principal contiene ajustes para paletas, Wi-Fi, Menú rápido calibración, eliminación de píxeles defectuosos, etc. El menú rápido se utiliza para acceder rápidamente a Se activa mediante una pulsación prolongada del botón los ajustes de brillo, contraste y utilizar el telémetro MENU (11).
- Page 33 Funcionamiento de botones Botón ON/OFF Dispositivo apagado: Enciende el dispositivo: pulsación breve del botón ON/OFF. Dispositivo encendido: Apaga el dispositivo: pulsación prolongada del botón ON/OFF durante más de 3 segundos. Apaga la pantalla: pulsación prolongada del botón ON/OFF durante menos de 3 segundos.
- Page 34 Navegación hacia abajo/a la izquierda: pulsación breve del botón DOWN/MODE. El manual de usuario detallado está disponible a través de un código QR o en la página web www.pulsar-vision.com en la sección Soporte -> Manuales de instrucciones -> Telos. Guía de Inicio Rápido...
- Page 35 Especificaciones Modelo XP50 77493 Microbolómetro 640x480 px @ 17 μm NETD, mK < 18 Especificaciones ópticas Lente, mm F50 / 1.0 Aumento, x 2,5-10 Campo de visión (HxV), grados 12,4x9,3 Distancia de detección (Objeto tipo “ciervo”), m 1800 Pantalla Tipo / Resolución, px AMOLED / 1024x768 Características operativas Tipo de batería / Capacidad...
-
Page 36: Guida Di Avvio Rapido
Descrizione Parti e controlli del dispositivo I monocoli di visione termica Telos sono progettati per l’uso Copriobiettivo sia di notte che di giorno in condizioni meteorologiche difficili Ghiera di messa a fuoco della lente (nebbia, smog, pioggia), nonché in presenza di ostacoli che Ghiera di regolazione zoom digitale rendono difficile il rilevamento di bersagli (rami, erba alta, Presa per treppiede... - Page 37 Inizio del funzionamento stessa all’aumentare del livello di amplificazione. Scegliere una tavolozza di colori dal menu principale (per Prima del primo utilizzo, la batteria deve essere caricata maggiori dettagli si veda la sezione «Interfaccia» –> «Menu secondo lo schema in figura. principale»...
- Page 38 Interfaccia Menu principale Il menu principale contiene le impostazioni per tavolozze, Wi- Menu rapido Fi, calibrazione, trattamento dei pixel morti, ecc. Il menu rapido può essere utilizzato per accedere Viene attivato tramite una pressione prolungata del pulsante rapidamente alle impostazioni di luminosità, contrasto e l’uso MENU (11).
- Page 39 Funzionamento dei pulsanti Pulsante ON/OFF Dispositivo è spento: Accensione del dispositivo: pressione breve del pulsante ON/OFF. Dispositivo è acceso: Spegnimento del dispositivo: pressione prolungata del pulsante ON/OFF per più di 3 secondi. Spegnimento del display: pressione prolungata del pulsante ON/OFF per meno di 3 secondi.
- Page 40 Ridurre parametro: pressione breve del pulsante DOWN/MODE. Menu principale: Navigazione in basso, a sinistra: pressione breve del pulsante DOWN/MODE. Il manuale utente dettagliato è disponibile tramite codice QR oppure sul sito internet www.pulsar-vision.com nella sezione Supporto -> Istruzioni per l’uso -> Telos. Guida di Avvio Rapido...
- Page 41 Caratteristiche tecniche Modello XP50 77493 Microbolometro 640x480 px @ 17 μm NETD, mK < 18 Caratteristiche ottiche Lente, mm F50 / 1.0 Ingrandimento, x 2,5-10 Campo visivo (OxV), gradi 12,4x9,3 Distanza di rilevamento (Oggetto di tipo «cervo»), m 1800 Display Tipo / Risoluzione, px AMOLED / 1024x768 Caratteristiche operative...
-
Page 42: Краткая Инструкция По Эксплуатации
Описание Элементы прибора и органы управления Тепловизионные монокуляры Telos предназначены для использования как ночью, так и днем в сложных погодных Крышка объектива условиях (туман, смог, дождь), а также при наличии Кольцо фокусировки объектива препятствий, затрудняющих обнаружение цели (ветки, Кольцо регулировки цифрового увеличения высокая... - Page 43 Начало работы сглаживания в основном меню. Войдите в основное меню и выберите подходящую Перед первым использованием батарею следует цветовую палитру (подробнее см. в разделе «Interface» зарядить согласно схеме на рисунке. –> «Main Menu» –> «Colour Modes» полной версии Установите батарею в...
- Page 44 Интерфейс Основное меню Основное меню содержит настройки палитры, Wi-Fi, Быстрое меню калибровки, лечения битых пикселей и др. Быстрое меню служит для быстрого доступа к настройкам Активируется длительным нажатием кнопки MENU (11). яркости, контраста, использования стадиометрического дальномера. Активируется кратким нажатием кнопки MENU (11). Краткая...
- Page 45 Работа кнопок Кнопка ON/OFF Прибор выключен: Включение прибора: краткое нажатие кнопки ON/OFF. Прибор включен: Выключение прибора: долгое нажатие кнопки ON/OFF более 3 секунд. Выключение дисплея: долгое нажатие кнопки ON/OFF менее 3 секунд. Включение дисплея: краткое нажатие кнопки ON/OFF. Калибровка микроболометра: краткое нажатие кнопки ON/OFF. (10) Кнопка...
- Page 46 Вкл/выкл палитру «горячий белый»: долгое нажатие кнопки DOWN/MODE. Быстрое меню: Уменьшение параметра: краткое нажатие кнопки DOWN/MODE. Основное меню: Навигация вниз/влево: краткое нажатие кнопки DOWN/MODE. Подробное руководство по эксплуатации доступно по QR коду или на сайте www.pulsar-vision.com в разделе Support -> Manuals -> Telos. Краткая инструкция по эксплуатации...
- Page 47 Технические характеристики Модель XP50 77493 Микроболометр 640x480 пк @ 17 мкм NETD, мК < 18 Оптические характеристики Объектив, мм F50 / 1.0 Увеличение, х 2,5-10 Угол поля зрения (ГхВ), град 12,4x9,3 Дистанция обнаружения (объект – животное типа «олень»), м 1800 Дисплей...
- Page 48 www.pulsar-vision.com...
