1.Befestigen Sie vier Hakenleisten mit acht Schrauben (M4 x 6) (Abbildung 1).
2.Halten Sie genügend Abstand zwischen Heizgerät, Boden und Wand (Abbildung 2).
3.Benutzen Sie die Bohrschablone Papier, um die beiden oberen Löcher (Φ8) in die Wand
zu bohren. Stecken Sie die Kunststoffdübel in die Löcher und befestigen Sie dann die
Dehnschrauben (ST4 x 40) in den Löchern (Abbildung 3).
4.Hängen Sie die beiden oberen Hakenleisten an die Schrauben (ST4 x 40) (Abbildung 4).
Markieren Sie die Position für die beiden unteren Hakenleisten an der Wand. Entfernen
Sie das Heizgerät und bohren Sie zwei untere Löcher (Φ8) in die Wand, dann stecken
Sie die Kunststoffdübel in die Löcher (Abbildung 4).
5.Hängen Sie das Heizgerät an die Wand und setzen Sie die Dehnschrauben (ST4 x 40) in
die beiden unteren Löcher ein (Abbildung 5).
Freistehend

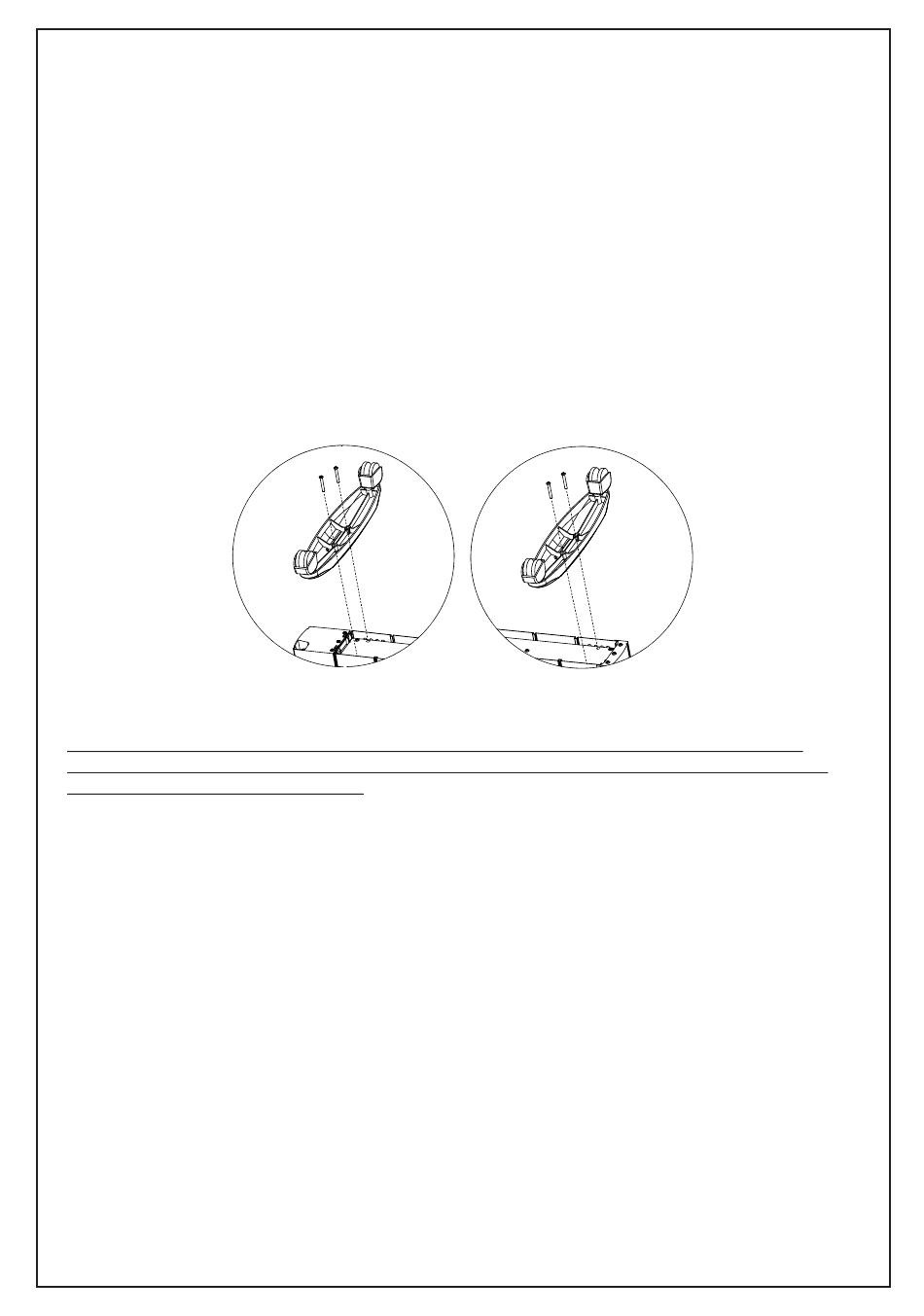

1 – Setzen Sie die Füße auf die Unterseite des Gehäuses.
2 – Befestigen Sie die Füße mit vier Schrauben (ST4 x 35).
VORSICHT: Vergewissern Sie sich vor der Inbetriebnahme des Geräts, dass es
richtig an der Wand montiert ist. Wenn es nicht parallel zum Boden steht, können
technische Probleme auftreten.
