LED Profile Mini

Bedienungsanleitung

Eigenschaften

Bedienelemente

Steuerung

Bedienungsanleitung bitte aufbewahren

Keep this Manual for later queries

User Manual

Art.Nr.: led22870

Speciﬁcations

Änderungen sind ohne Ankündigung möglich.

Changes are possible without prior notice.

Rev. 2018-49-42

Control

Table of Contents

Need help?

Do you have a question about the LED Profile Mini and is the answer not in the manual?

Questions and answers

Summary of Contents for Expolite LED Profile Mini

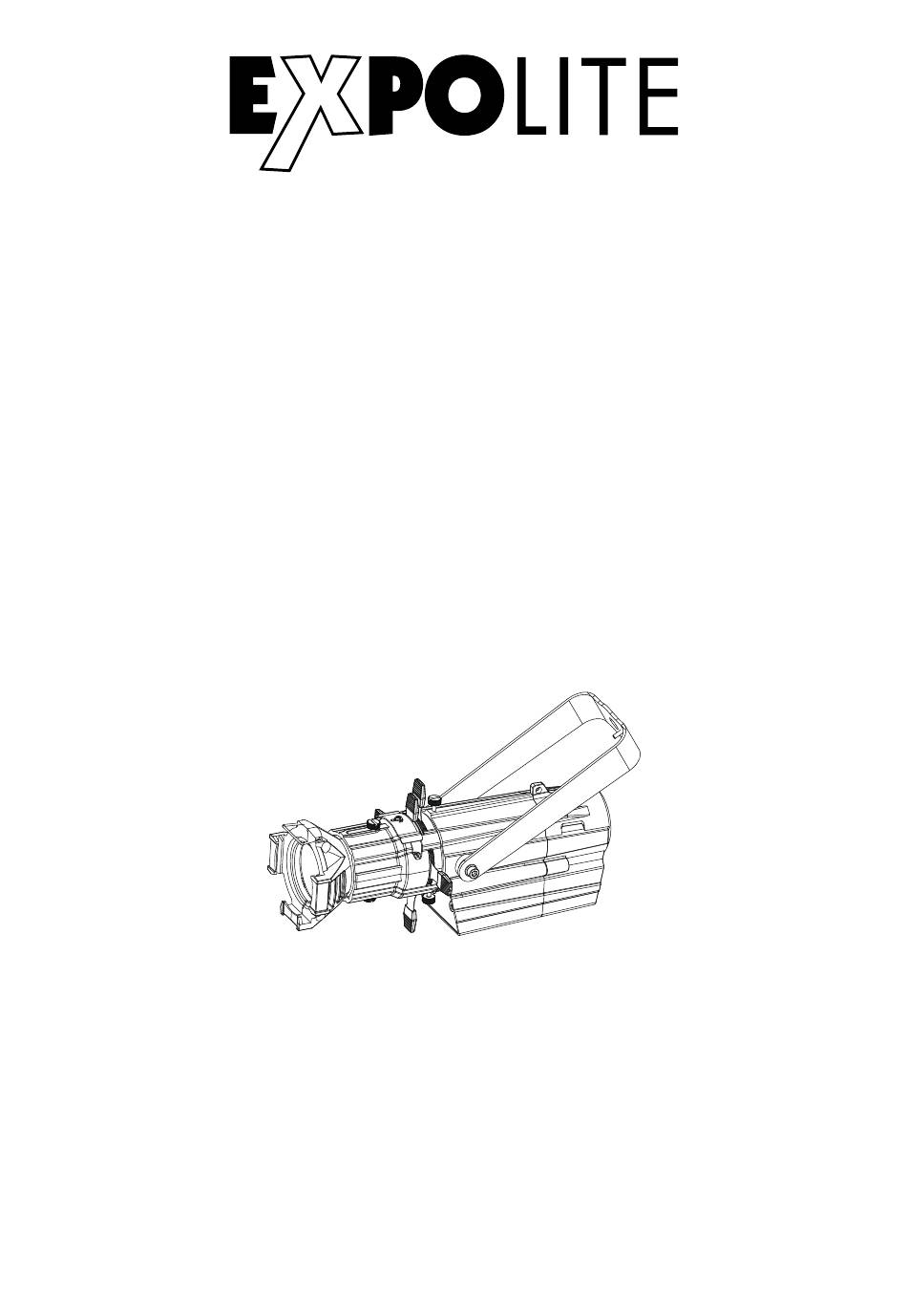

Page 1 LED Profile Mini Bedienungsanleitung User Manual Art.Nr.: led22870 Speciﬁcations Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2018-49-42...
Page 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...
Page 3: Table Of Contents
Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Installation D-04 Technische Daten D-05 Abmessungen D-06 Bedienung D-07 Delivery E-08 Installation E-08 Product Information E-09 Dimensions E-10 Operation E-11...
Page 4: Installation
- Expolite LED Proﬁle Mini - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. Installation Montage Hängend...
Page 5: Technische Daten
Technische Daten Spannungsversorgung 100V - 240V AC 50/60Hz Maximale Leistungsaufnahme Abmessungen 290 x 107 x 236mm Gewicht 1,6kg Anschlüsse Power In Betriebstemperatur -0°C - 45°C Luftfeuchtigkeit < 98% Schutzklasse IP 20 Gehäuse Aluminium-Strangpressproﬁl LEDs 10W WW* LED Treiberstrom 3,0A Abstrahlwinkel 19°/ 26°...
Page 6: Abmessungen
Abmessungen D-06...
Page 7: Bedienung
Bedienung Wenn der Stecker des Gerätes in eine Steckdose gesteckt wird, beginnt das Gerät zu leuchten. Wenn der Stecker aus der Steckdose entfernt wird, ist das Gerät aus. Zusätzlich ist es möglich, dass Gerät über die vorhandene 0 - 10V Schnittstelle zu dimmen! D-07...
Page 8: Installation
Delivery - Expolite LED Proﬁle Mini - Power connection cable - General Information for Expolite Units - User Manual Expolite devices are carefully checked before shipment. If the delivery is not complete, please contact your distributor immediately. Installation Mounting Hanging The ﬁxture can be mounted in a hanging position using the mounting...
Page 9: Product Information
Product Information Voltage 100V - 240V AC 50/60Hz Power Consumption Dimensions 290 x 107 x 236mm Weight 1,6kg Connectors Power In Ambient Temperature -0°C - 45°C Humidity < 98% Protection IP 20 Housing Extruded Aluminium Housing LEDs 10W WW* LED Current 3,0A Optics 19°/ 26°...
Page 10: Dimensions
Dimensions E-10...
Page 11: Operation
Operation When the powerplug is connected to a plug socket, the device starts operating. When the powerplug is disconnected, the device stops operating. It is also possible to dim the ﬁxture via the existing 0 - 10 V Interface! E-11...
